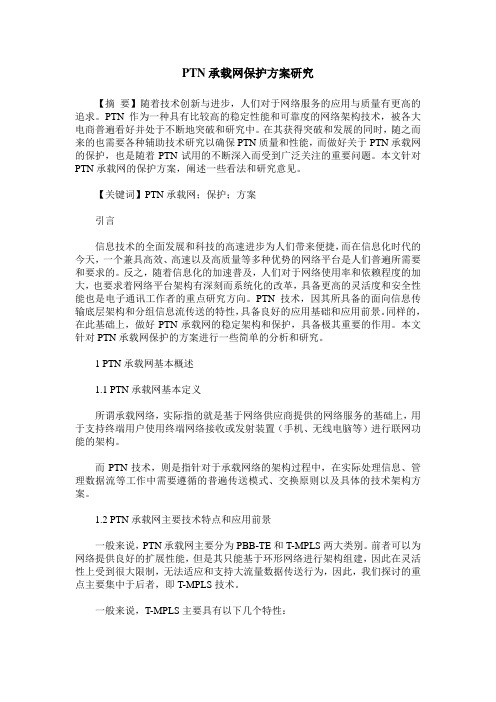

PTN承载网保护方案研究【摘要】随着技术创新与进步，人们对于网络服务的应用与质量有更高的追求。
PTN作为一种具有比较高的稳定性能和可靠度的网络架构技术，被各大电商普遍看好并处于不断地突破和研究中。
在其获得突破和发展的同时，随之而来的也需要各种辅助技术研究以确保PTN质量和性能，而做好关于PTN承载网的保护，也是随着PTN试用的不断深入而受到广泛关注的重要问题。
本文针对PTN承载网的保护方案，阐述一些看法和研究意见。
【关键词】PTN承载网；保护；方案引言信息技术的全面发展和科技的高速进步为人们带来便捷，而在信息化时代的今天，一个兼具高效、高速以及高质量等多种优势的网络平台是人们普遍所需要和要求的。
反之，随着信息化的加速普及，人们对于网络使用率和依赖程度的加大，也要求着网络平台架构有深刻而系统化的改革，具备更高的灵活度和安全性能也是电子通讯工作者的重点研究方向。
PTN技术，因其所具备的面向信息传输底层架构和分组信息流传送的特性，具备良好的应用基础和应用前景。
同样的，在此基础上，做好PTN承载网的稳定架构和保护，具备极其重要的作用。
本文针对PTN承载网保护的方案进行一些简单的分析和研究。
1 PTN承载网基本概述1.1 PTN承载网基本定义所谓承载网络，实际指的就是基于网络供应商提供的网络服务的基础上，用于支持终端用户使用终端网络接收或发射装置（手机、无线电脑等）进行联网功能的架构。
而PTN技术，则是指针对于承载网络的架构过程中，在实际处理信息、管理数据流等工作中需要遵循的普遍传送模式、交换原则以及具体的技术架构方案。
1.2 PTN承载网主要技术特点和应用前景一般来说，PTN承载网主要分为PBB-TE和T-MPLS两大类别。
前者可以为网络提供良好的扩展性能，但是其只能基于环形网络进行架构组建，因此在灵活性上受到很大限制，无法适应和支持大流量数据传送行为，因此，我们探讨的重点主要集中于后者，即T-MPLS技术。
浅析PTN LTE 网络承载方案摘要：LTE是由3GPP组织制定的UMTS技术标准的长期演进，采用OFDM和多天线MIMO等关键传输技术，频谱分配更加灵活，系统容量和覆盖显著提升。
LTE无线网络架构更加扁平化，具有高数据速率、分组传送、延迟降低、广域覆盖和向下兼容等特点。
在降低用户感知时延的同时，也对现有承载网提出了更高的要求。
关键词：PTN；LTE；组网方案一、PTN、LTE关键技术简介1.1 PTN技术发展随着LTE技术的迅猛发展，4G发展趋势日发迅猛。
中国移动、中国电信、中国联通、三大运营商也全面开展了LTE 移动承载网技术的研究和网络布置。
中国移动已经开始研究包括在PTN基础之上，启用三层路由功能的承载方案。
而在中国移动的现网中，PTN 已经广泛应用并大规模推广，目前已经成为中国移动承载网的主流技术。
中国电信也着力于LTE承载测试，在端到端的技术层面和保护方案方面，L3的功能PTN也有很多优势。
对于网络平滑演进方面的部署情况也取得了较大的成功。
中国联通也在致力于研究IP RAN技术和PTN技术的承载解决方案。
1.2 PTN网络现状和面临的挑战1.2. 1 PTN网络现状中国移动的前期PTN承载网络主要用于对TD-SCDMA业务、重点集团客户业务及基站IP化业务的承载。
在当今的发展形势下，中国移动已经大规模的使用了PTN设备，形成了以核心层、汇聚层、接入层为结构的模型。
其中核心层以|10GE PTN 部署，汇聚层以10GE PTN 组件，接入层以10GE PTN 环为主。
1.2.2 PTN技术及特点PTN分组传送网是基于分组交换技术的，是结合于数据技术和传输技术，是多业务统一面向连接的传输技术。
PTN 不仅能较好的适应于电信级ETHI 业务，满足高可靠性、高标准化业务、严格的QoS管理、灵活扩展性、简便运行管理维护、完善的0AM检测机制等六大基本属性。
同时兼顾承载了传统的ATM和TDM业务，保留了原有SDH网络的图形化操作界面及业务端到端配置功能。
LTE承载网策略探讨【摘要】首先分析LTE业务需求对PTN承载网络架构带来的改变，接着重点研究PTN承载网络各个层面适应LTE业务承载的技术方案。
最后结合承载技术发展趋势对今后城域承载网的演进策略作了探讨。
【关键词】PTN （Package Transport Network）；LTE（Long Term Evolution）；OTN（Optical Transport Network）1、前言LTE作为目前移动网络演进的主流版本，将实现移动网络进入真正的移动宽带时代。
相比传统的2G/3G网络，扁平化的LTE网络将对承载网产生一些新的需求，势必引起承载网络做一定的变化。
针对LTE的新变化，运营商需对不同的组网需求提供相应的组网解决方案，保证整个移动承载网络实现平滑演进。
在LTE时代，必须实现城域传输网对2G、3G、LTE三者的统一承载和规划，以充份利用现有承载网资源，节约投资。
本文针对LTE业务模型的特点，提出PTN承载网核心层、汇聚层和接入层承载策略，并对今后LTE承载网的演进进行了探讨。
2、LTE对承载网的需求LTE的无线回传网（RAN）需要解决LTE基站与多个核心网元（SGW/MME）S1接口业务和信令互联，同时疏导LTE基站间的X2接口流量。
相比2G/3G组网，LTE减少了BSC/RNC一层网络，流量需集中汇聚到多个核心网元；相比2/3G 业务流向的点到点汇聚型，LTE业务流向为点到多点（X2，S1-FLEX），传输网必须支持基于IP地址的路由转发功能。
如图1所示：图1 LTE 回传网和2G/3G回传网的区别LTE要满足移动宽带数据业务需求，扁平化网络结构特征，因此对承载网提出了一些新需求，相比于2G/3G网络，最大的变化在于以下2点：（1）带宽需求2G基站带宽一般为2M-8M，3G基站带宽一般为14M-20M，LTE基站带宽需求达到40M-320M，传输带宽由于对基站业务进行打包，封装效率一般为75%，因此LTE基站传输带宽需求为60M-450M。
杭州移动 TD-LTE 传输承载网策略研究
钟强;沈周晖;喻浩
【期刊名称】《中国新通信》
【年(卷),期】2012(000)015
【摘要】浙江移动应用 PTN 技术已经有四年.PTN 技术从试验网应用到现在，已明确定位为下一代 IP 化城域承载网技术.2011年，杭州作为 TD-LTE 试验城市，明确引入 PTN+CE 组网模式作为 TD-LTE 组网基本架构.浙江移动针对目前业界主流的 PTN+CE 组网方案进行了详细的分析和现网试验.本文以杭州 TD-LTE试验局为例，以 PTN+CE 华为设备及 LTE 诺基亚-西门子设备为基础，详细阐述了在搭建 PTN+CE 组网模式下的浙江经验
【总页数】2页(P39-40)
【作者】钟强;沈周晖;喻浩
【作者单位】中国移动通信集团浙江有限公司;中国移动通信集团浙江有限公司;中国移动通信集团浙江有限公司
【正文语种】中文
【相关文献】
1.中国移动本地网TD-LTE分组承载网规划探讨 [J], 何健
2.PTN承载助力杭州移动TD-LTE首航 [J], 王晓义;田君;姚理
3.中国移动本地网TD-LTE分组承载网规划探讨 [J], 陈涛;张建强;魏涛;李玲
4.配套TD-LTE——深圳移动PTN L3承载网经验漫谈 [J], 陈孟奇
5.面向TD-LTE的传输承载网建设 [J], 任志刚
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈基于PTN的城域传输网建设策略作者：游乾都来源：《无线互联科技》2014年第03期摘要：本文分析了引入PTN技术后，PTN网络在整个传送网络中的定位及相互关系，阐述了PTN网络在网络结构方面的建设策略，同时探讨了SDH/MSTP网络向PTN网络的演进思路以及互通策略。
关键词：PTN；城域传输网；运用模式；组网随着网络逐渐全面IP化，现有的城域传输网面临着巨大的承载压力。
然而，国内运营商目前主要采用城域传送网MSTP/SDH，以电路交换为核心，承载IP业务效率低，带宽独占，调度灵活性差。
因此，城域网需要采用灵活、高效和低成本的分组传送平台来实现全业务统一承载和网络融合，分组传送网（PTN）技术由此应运而生。
1 PTN技术特点SDH/MSTP技术：通信业务运行中常见的SDH/MSTP技术主要以固有的资源分配模式与用户接口传输来实现TDM及以太网数据业务的稳定、高效传输，此种技术应用于城域传输网业务建设与运行过程中，具有效率高、稳定性强、小颗粒灵活调度的优势，也存在IP化需求不断提升下带宽不足、宽带造价高的缺陷。
PTN技术：PTN是近年来得以迅速发展的内核IP化的网络传输技术。
此种技术具有很强的带宽利用率，能很好地应对不确定、波动较大的业务类型，并为之提供更加稳定、更高效的业务支持。
随着通信技术与网络传输技术的不断发展，PTN技术在TDM业务接入方面的功能得到很大的改善，已开始逐渐替代SDH/MSTP等技术提供TDM业务。
SDH/MSTP为主的技术应用于城域传输网中，能够完成接入层及汇聚层较多的IP业务传输工作，但并不能够同时很好地保持网络中业务传输工作的稳定性和高效性，IP程度较高的PTN技术很大程度上弥补了以太网及SDH/MSTP技术在接入层与汇聚层业务传输中的这些缺陷，能够灵活、高效地为城域传输网的这些层面提供大量的收敛与传输服务，并同时兼顾业务运行中的安全与效率。
2 基于PTN的城域网运用模式PTN技术能为城域传输网提供灵活、安全、稳定、高效的汇聚层与接入层业务传输支持，同时也存在大量大颗粒业务传输能力低下的缺陷，PTN技术在城域传输网中的应用需要根据城域传输网的实际规模及业务特点决定，基于PTN技术的城域传输网主要有PTN独立组网模式、SDH/MSTP升级PTN双平面组网模式、PTN、SDH/MSTP混合组网模式、PTN+OTN联合组网四种运用模式。
PTN承载LTE解决方案与规划建议作者：郭晓鹏来源：《中国新通信》2014年第20期【摘要】 LTE是下一代无线技术的主要标准，随着无线通信技术的快速发展，实现真正的无线宽带连接以及无线互联网是通信行业发展过程中的一个重要方向。
本文对LTE的重点需求进行分析，并且提出了PTN承载LTE的解决方案与规划，旨在促进无线技术研究目标可以得到实现。
【关键词】 PTN LTE PTN承载一、LTE承载方案规划建议对于城域网的核心层，可以开启L3VPN来承载LTE业务，总体说来，这种承载方案如图1所示。
如上图所示，城域网内新建的核心汇聚层，可以根据LTE业务的带宽需求进行调整，当局域网的带宽超过10GE，则可以采用40GE PTN进行组网规划。
如果局域网的带宽没有超过10GE，则新建的核心汇聚设备应该要平滑地升级到40GE，以便能够对后续的各种业务在运行过程中增长的带宽需求进行满足。
1、核心层组网原则。
当城域网的核心层开启了L3VPN，则可以对IP业务进行调度，但是L2和L3桥接点与各种业务的落地节点之间应该分开部署，此举的目的主要是为了防止后续的各种设备在拓展的过程中对业务配置造成影响。
根据业务的需求，可以采用10GE/40GE链组口字型网进行规划设计。
2、汇聚层组网原则。
在一些带宽需求增长较快的城区或者城域汇聚层，新建PTN汇聚环时，要加强推40GEPTN的应用，新建的各种设备应该要采用支持40GE接口的PTN设备。
对于业务发展比较迅速，对带宽需求增长较快的区域，可以尽快实现40GE环网的部署。
新建的组环网，在节点的数量方面要进行控制，一般说来可以是6至8个，而且最好是成对地进行节点部署，每一个节点可以接4至6个接入环。
3、接入层组网原则。
当在城域网内新建PTN或者对原有的网络进行调整时，应该要接入含有6至8个节点的接入环组建全新的PTN系统，PTN接入环的带宽如果不满足具体的基站要求，则可以在一定时间内完成裂环或者跳点组环。
PTN技术及其在移动传输承载网中应用的研究摘要：目前，基于 IP的多业务是目前通信网络的主流方向，传统的 SDH技术无法满足高效率、高灵活性的 IP服务要求。
PTN技术将 IP/MPLS、以太网、SDH等技术的优势结合起来，使 IP的智能、宽带、扁平的传输成为可能。
PTN技术具有时间同步、健全的保护与修复机制及良好的网路管理功能，可以实现多个业务的统一传送。
本文主要介绍了 PTN技术和它在移动承载网络中的应用。
关键词:PTN技术; 传送承载网;组网技术;分组传输网前言：面对全球信息化浪潮，国内、外各大电信运营商纷纷进行业务转型、网络向信息化转变、技术革新。
随着5 G技术的发展，以及今后固网移动通信融合（FMC）的深入发展，对传输互联技术的需求也越来越大。
在城市网络中，为了使整个物流、运输服务的整体承载能力以及一体化的一体化，需要一个灵活、高效、低成本的数据包信息传送平台， PTN技术就应运而生。
1.PTN技术概述PTN是一种数据包传输网络，它是一种以数据包为传输单元的网络，它可以兼容 ATM和 TDM服务。
它通过数据转发机制、强大的网络扩充、丰富的 OAM管理、严格的 QoS机制，可以有效地解决回传网络、以太网专线、集团客户业务、在线 IPTV等高质量的数据服务中，数据和信息的传递。
2.PTN关键技术2.1 PTN功能需求要求该系统能够提供 CES业务、 ATM业务、以太网业务、L3VPN业务。
丰富的界面类型：需要有大量的外部界面，比如服务界面、管理界面、副界面等等。
为了在多层次上快速地进行故障检测与定位，必须具备层次 OAM的能力。
完善的防护，需要对系统进行通信级别的设备级防护和网络级防护。
良好的 QoS机制要求该系统可以提供分层的端到端 QoS 管理，并可根据不同的业务类型提供高品质的差别传输服务[1]。
准确的同步需要支持物理层的时钟同步，并能提供外部的时钟输入、输出、设备内的系统时钟，以及IEEE1588V2和1588 ACR同步。
