局部放电高性能电流传感器的设计摘要：局部放电检测，是检验设备绝缘状态的有效试验，以罗氏线圈结构为核心的电流传感器，能够检测到电缆局部放电微信号，即使是极小的绝缘缺陷也能够被及时发现，电缆及发电机组绝缘介质等设备的绝缘状态也能够得到动态监测，处于运行状态时可正常获取绝缘老化情况，便于结合其具体情况制定出可行性的维修策略，提高电缆的安全运行效率。
本文就对局部放电高性能电流传感器的设计展开研究及讨论。
关键词：局部放电；高性能电流传感器；设计罗氏线圈具有较高的测量精度，可以实现对电流的准确测量，充分满足精密测量的需求，适应较宽的电流测量范围，基于较快的响应速度，实时监测电流的变化。
罗氏线圈是一种被动式传感器，不需要外部电源供应，它通过测量电流产生的磁场来实现电流的测量，不需要额外的能源消耗，更加节能环保，基于其优势特点，目前被广泛应用于电力系统的高压侧电流检测及控制中。
基于罗氏线圈的原理，可建立起对应的高频模型及等效电路，优化调整传感器参数，借助边界性能优良的滤波器处理信号，可提升传感器的幅频特性，增强电流传感器的性能。
1电流传感器原理电流传感器是依托于电磁感应信号耦合的线圈，在实际运行中，一次侧初始信号电流能够流至传感器的几何中心，在初级线圈交流电流的影响及作用下，于磁芯中形成交流磁通，促使二次侧线圈能够对电流进行正常感应，借助于串接的负载阻抗，生成高频电流分量。
在应用罗氏线圈开展测量工作的过程中，其几何中心则成为载流导线穿越的核心，可通过设定线圈的平均半径，在截面上各处磁通量保持一致的情况下，带入公式，再根据电磁场理论，明确线圈交链磁链与初级电流的变化关系，根据对应参数及公式，获得单位长度线圈交链的磁链，后续经过微分处理，可进一步明确感应电动势，构建罗氏线圈等效电路模型，并将过程中涉及的公式进行联立处理，在拉普拉斯变换后，就能够计算得出高频线圈S域的传递函数。
在高频信号的作用环境下，杂散电容是较为重要的影响因素，需根据预设指标，分析线圈在对应谐振角频率下的灵敏性，在耦合高频信号阶段，线圈灵敏度受到自身电感、杂散电容、电阻及外接电阻的共同作用，虽然其复杂性强，却更易明确输出电压幅值与外接积分电阻等各项关键技术参数之间的关联性，当传感器磁芯材料、内外径大小及结构形状等要素明确后，就能够调整线圈匝数及外接积分电阻值，改变电流传感器工作频带及灵敏性。
局部放电设计方案局部放电设计方案是指通过合理布置局部放电传感器，对设备进行在线监测与预警，以减少设备发生故障的可能性，保障设备的安全可靠运行。
下面是一个局部放电设计方案的简要介绍：一、设备选型根据被监测设备的性质和工作环境，选择适用的局部放电传感器。
传感器需要具备高灵敏度、宽频带和抗干扰能力强的特点，才能保证监测的准确性和可靠性。
二、传感器布置根据设备的结构特点和局部放电高发区域，合理布置传感器。
通常采用分布式布置方式，将传感器分散在设备的关键部位，以全面监测设备的状态。
同时，根据设备的工作情况和使用特点，合理调整传感器的安装位置和布置密度，以最大程度地提高监测的效果。
三、监测仪器的选择监测仪器需要具备高精度、高可靠性的特点，能够实时采集传感器的信号，并进行分析和处理。
同时，还需要具备良好的数据存储和通信功能，以方便用户进行数据的查看和管理。
根据被监测设备的情况，可以选择便携式监测仪器或在线监测系统。
四、监测系统的建立根据监测仪器的要求和安装环境，选择合适的数据传输方式，将监测数据传输至数据中心或指定位置。
同时，建立合理的数据分析和处理系统，实时监测设备的状态，进行故障预警和诊断，以及以提前才能修复或更换有问题的设备。
五、数据分析和处理通过对监测数据的分析和处理，提取出有效的故障特征，制定相应的维护计划和措施。
同时，还可以对设备的运行状况进行长期的数据分析和统计，从而得出设备疲劳破损和性能退化的规律，并提出相应的改进建议。
六、故障预警与处理根据监测数据的分析结果，及时发出故障预警，并采取相应的处理措施。
对于紧急情况，可以远程控制设备的停机或切换，以防止设备进一步损坏。
同时，还可以提前准备备件和人员，加快故障处理的速度，以最大程度地减少设备的停机时间。
七、经验积累与改进根据长期实践和数据分析，积累经验并进行对监测方案的改进。
对于监测设备性能的提升和监测范围的扩大，要及时更新设备和技术，并进行相应的培训和人员配备调整。
局部放电设计方案引言局部放电是一种在电气设备中经常会出现的故障现象，可能导致设备的损坏和性能下降。
因此，设计一个有效的局部放电监测与控制方案变得至关重要。
本文将介绍一个局部放电设计方案，包括局部放电监测技术、设备布置以及监测数据的分析与处理。
1. 局部放电监测技术1.1 传感器选择局部放电监测技术的核心是选择适合的传感器，用于检测设备中的局部放电现象。
目前常用的局部放电传感器包括电感耦合传感器（TEV）、电容耦合传感器（HFCT）以及超声波传感器等。
在选择传感器时，需要考虑以下几个因素： - 传感器的灵敏度和频率响应范围 - 传感器的尺寸和安装方式 - 传感器的稳定性和可靠性 - 传感器的成本和易用性1.2 监测系统配置一个完整的局部放电监测系统包括传感器、数据采集单元、信号处理单元以及数据存储与分析单元。
传感器用于检测局部放电信号，数据采集单元将信号转换为数字信号，信号处理单元用于滤波和放大信号，数据存储与分析单元用于存储和分析监测数据。
在配置监测系统时，需要考虑以下几个因素： - 传感器与监测设备的连接方式 - 数据采集单元的采样率和分辨率 - 信号处理单元的滤波和放大参数 - 数据存储与分析单元的存储容量和算法选择2. 设备布置设备布置是局部放电监测方案中的一个重要环节。
合理的设备布置可以提高监测的准确性和效果。
2.1 传感器位置选择选择适当的传感器位置是设备布置中的关键一步。
传感器应该安装在设备中容易发生局部放电的部位，如绝缘材料缺陷处、接头处和变压器绕组等。
2.2 传感器布线传感器的布线要尽量减少干扰源对监测信号的影响。
布线时应避免与高压电源线路和其他电磁干扰源过近，采取屏蔽和接地等措施。
2.3 数据采集单元位置选择数据采集单元应尽量靠近传感器，以减少信号传输过程中的信号损失和干扰。
3. 监测数据的分析与处理3.1 数据采集与存储监测系统每隔一段时间采集一次局部放电信号，并将采集的数据存储在数据存储与分析单元中。

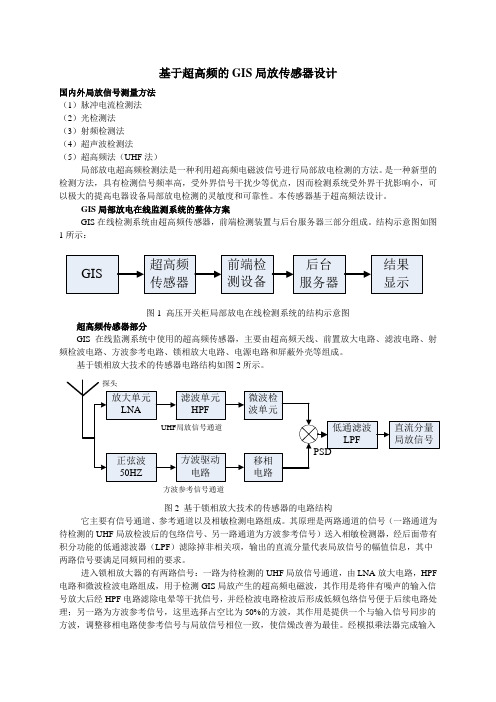

基于超高频的GIS局放传感器设计国内外局放信号测量方法（1）脉冲电流检测法（2）光检测法（3）射频检测法（4）超声波检测法（5）超高频法（UHF法）局部放电超高频检测法是一种利用超高频电磁波信号进行局部放电检测的方法。
是一种新型的检测方法，具有检测信号频率高，受外界信号干扰少等优点，因而检测系统受外界干扰影响小，可以极大的提高电器设备局部放电检测的灵敏度和可靠性。
本传感器基于超高频法设计。
GIS局部放电在线监测系统的整体方案GIS在线检测系统由超高频传感器，前端检测装置与后台服务器三部分组成。
结构示意图如图1所示：图1 高压开关柜局部放电在线检测系统的结构示意图超高频传感器部分GIS在线监测系统中使用的超高频传感器，主要由超高频天线、前置放大电路、滤波电路、射频检波电路、方波参考电路、锁相放大电路、电源电路和屏蔽外壳等组成。
基于锁相放大技术的传感器电路结构如图2所示。
图2 基于锁相放大技术的传感器的电路结构它主要有信号通道、参考通道以及相敏检测电路组成。
其原理是两路通道的信号（一路通道为待检测的UHF局放检波后的包络信号、另一路通道为方波参考信号）送入相敏检测器，经后面带有积分功能的低通滤波器（LPF）滤除掉非相关项，输出的直流分量代表局放信号的幅值信息，其中两路信号要满足同频同相的要求。
进入锁相放大器的有两路信号：一路为待检测的UHF局放信号通道，由LNA放大电路，HPF 电路和微波检波电路组成，用于检测GIS局放产生的超高频电磁波，其作用是将伴有噪声的输入信号放大后经HPF电路滤除电晕等干扰信号，并经检波电路检波后形成低频包络信号便于后续电路处理；另一路为方波参考信号，这里选择占空比为50%的方波，其作用是提供一个与输入信号同步的方波，调整移相电路使参考信号与局放信号相位一致，使信燥改善为最佳。
经模拟乘法器完成输入信号和参考信号乘法运算，得到二者的和频与差频的谐波信号，经过低通滤波器（LPF）滤掉告辞谐波的高频成分，这时的等效噪声带宽很窄，从而可以提取深埋在噪声中的微弱信号，最终输出为直流分量代表着局放信号的幅度信息。
基于超高频的GIS局放传感器设计引言：电力变压器是电力系统中非常重要的组成部分，其正常运行对于电力系统的稳定供电至关重要。
然而，由于变压器工作时所产生的局放现象会导致变压器内部绝缘的损坏，进而影响其运行稳定性和寿命。
因此，监测和诊断变压器局放现象至关重要。
本文针对局放现象的监测，设计了一种基于超高频的GIS局放传感器。
一、超高频传感器原理超高频传感器是一种非接触式的传感器，其原理是通过采用超高频电磁波的反射特性来检测目标物体的局放现象。
传感器发射超高频电磁波，当波束碰撞到目标物体时，会发生波的反射，传感器通过测量反射波的时间延迟和幅度差异来计算目标物体的位置和强度。
1.硬件设计传感器的硬件设计包括发射装置和接收装置两部分。
发射装置：发射装置由发射天线和超高频发射模块组成。
发射装置负责向目标物体发射超高频电磁波，用于激发局放现象。
接收装置：接收装置由接收天线和超高频接收模块组成。
接收装置负责接收目标物体反射的超高频电磁波，并通过超高频接收模块进行信号放大和处理。
2.软件设计软件设计包括信号处理和数据分析两个部分。
信号处理：通过超高频接收模块采集的信号进行放大、滤波和频谱分析等处理，将信号转化为数字信号进行后续处理。
数据分析：通过对传感器获取的数据进行分析，可以实现对局放现象的监测和诊断。
通过对局放信号进行频谱分析和时域分析，可以判断局放的位置和强度。
三、性能评估1.精度评估传感器的精度评估主要包括定位精度和强度测量精度。
定位精度可以通过和已知位置的目标物体进行对比来评估，强度测量精度可以通过和其他传感器进行对比来评估。
2.稳定性评估传感器的稳定性评估主要包括传感器性能是否稳定以及工作环境对传感器性能的影响。
稳定性评估可以通过长时间的实验观察来评估，并对不同的工作环境进行测试。
3.可靠性评估传感器的可靠性评估主要包括传感器的寿命和传感器的抗干扰能力。
寿命评估可以通过长时间实验观察传感器的运行时间来评估，抗干扰能力可以通过在不同干扰环境下进行测试来评估。
变压器局部放电特高频传感器的优化与改进变压器局部放电特高频传感器的优化与改进局部放电是变压器运行过程中常见的故障现象之一，它会导致变压器绝缘系统的损坏并最终影响变压器的安全运行。
为了准确检测和监测变压器的局部放电现象，需要使用特高频传感器。
本文将从优化和改进特高频传感器的角度出发，逐步探讨该传感器的设计和性能提升。
首先，特高频传感器的设计应考虑其频率响应范围。
局部放电产生的特高频信号通常在300MHz至1000MHz之间，因此传感器的频率响应范围应该覆盖这个范围，并且在整个频率范围内具有较高的增益和灵敏度。
可以通过使用宽带天线和匹配网络等设计措施来实现这一点。
其次，传感器的抗干扰性也是一个重要的考虑因素。
变压器运行环境复杂，存在各种干扰源，如电磁场、噪声等。
传感器应具备较强的抗干扰能力，以确保准确检测到局部放电信号。
可以通过使用屏蔽材料、滤波器和抗干扰算法等方法来提高传感器的抗干扰性能。
此外，传感器的尺寸和安装方式也需要优化。
传感器应具有较小的体积和重量，以方便在变压器内部进行安装和布置。
此外，传感器应具备良好的机械强度和耐高温性能，以适应变压器的工作环境。
最后，传感器的信号处理与分析算法也需要进行改进。
传感器检测到的特高频信号需要经过一系列的信号处理和分析过程，以提取出局部放电特征，并判断其严重程度。
可以采用现代数字信号处理技术，如小波变换、频谱分析和模式识别等算法，以提高局部放电检测的准确性和可靠性。
综上所述，通过对特高频传感器的优化与改进，可以提高其对变压器局部放电的检测和监测能力。
这对于及时发现变压器故障并采取相应措施来保证变压器的安全运行具有重要意义。
基于宽频带电流传感器的开关柜局部放电检测方法研究
韦湛兰;李鹏
【期刊名称】《传感技术学报》
【年(卷),期】2024(37)3
【摘要】开关柜局部放电信号的采集会受到噪声信号的影响,导致开关柜局部放电检测准确性较差,为此提出基于宽频带电流传感器的开关柜局部放电检测方法。
该方法将宽频带电流传感器放置在开关柜的零序电流互感器处,采集宽频带电流,结合独立分量分析方法和经验模态分解方法,消除噪声信号对局部放电检测产生的影响,提取去噪后宽频带电流的集中度特征,将其输入更新后的高斯混合模型中,实现开关柜局部放电检测。
实验结果表明:所提方法的电流检测误差在0.1 mA以内,错分率小于0.25%,放点检测耗时为23.5 s。
证明了所提方法对开关柜局部放电检测的准确性及效率均较好,能够有效保障开关柜运行的安全稳定性。
【总页数】6页(P545-550)
【作者】韦湛兰;李鹏
【作者单位】百色职业学院智能制造工程学院;桂林电子科技大学海洋工程学院【正文语种】中文
【中图分类】TM591
【相关文献】
1.地铁直流馈出电缆局部放电宽频带电流传感器的研究
2.开关柜局部放电带电检测及定位的方法研究与应用
3.基于高频电流传感器阵列的开关柜局部放电检测与定
位4.宽频带电流传感器在检测交联聚乙烯电缆局部放电中的应用5.局部放电检测用宽频带电流传感器的探讨
因版权原因，仅展示原文概要，查看原文内容请购买。
UHF局部放电传感器的设计本文首先阐述了局部放电的原理，分为常见原因、频带范围及技术瓶颈；其次给出了局部放电信号接收原理，即接收天线的设计理念；然后给出了传感器的结构设计，分为内置式和外置式；最后进行了讨论。
相关内容还需进一步的分析研究。
1UHF检测局部放电的原理变压器超高频法（UHF法）是通过超高频信号传感器接收局部放电过程辐射的超高频电磁波，实现局部放电的检测。
研究认为：变压器每一次局部放电都发生正负电荷中和，伴随有一个陡的电流脉冲，并向周围辐射电磁波。
试验结果表明：局部放电所辐射的电磁波的频谱特性与局放源的几何形状以及放电间隙的绝缘强度有关。
当放电间隙比较小时，放电过程的时间比较短，电流脉冲的陡度比较大，辐射高频电磁波的能力比较强；而放电间隙的绝缘强度比较高时，击穿过程比较快，此时电流脉冲的陡度比较，辐射高频电磁波的能力比较强。
变压器油－隔板结构的绝缘强度比较高，因此变压器中的局部放电能够辐射很高频率的电磁波，最高频率能够达到数GHz。
荷兰KEMA 实验室的Rutgers 等人和英国Strathclyde 大学的Judd 等人的研究表明：油中放电上升沿很陡，脉冲宽度多为纳秒级，能激励起1GHz 以上的超高频电磁信号。
它可以通过超高频传感器加以耦合接收，这就为进一步研究超高频检测技术在电力变压器中的应用提供了依据。
在超高频范围内（300MHz～3000 MHz）提取局部放电产生的电磁波信号，外界干扰信号几乎不存在，因而检测系统受外界干扰影响小，可以极大地提高变压器局部放电检测（特别是在线检测）的可靠性和灵敏度。
GISGIS内部发生局部放电时，由于放电点处电荷的迅速转移，形成持续时间很短的电流脉冲（ns级），并产生频率分量极其丰富的电磁信号（高达GHz），通过传感局部放电所产生的电信号进行局部放电检测，有可能实现较高的灵敏度，并能够及时发现早期的局部放电。
局部放电电信号传感面临的关键困难是电磁干扰问题。
UHF局部放电传感器的设计本文首先阐述了局部放电的原理，分为常见原因、频带范围及技术瓶颈；其次给出了局部放电信号接收原理，即接收天线的设计理念；然后给出了传感器的结构设计，分为内置式和外置式；最后进行了讨论。
相关内容还需进一步的分析研究。
1UHF检测局部放电的原理变压器超高频法（UHF法）是通过超高频信号传感器接收局部放电过程辐射的超高频电磁波，实现局部放电的检测。
研究认为：变压器每一次局部放电都发生正负电荷中和，伴随有一个陡的电流脉冲，并向周围辐射电磁波。
试验结果表明：局部放电所辐射的电磁波的频谱特性与局放源的几何形状以及放电间隙的绝缘强度有关。
当放电间隙比较小时，放电过程的时间比较短，电流脉冲的陡度比较大，辐射高频电磁波的能力比较强；而放电间隙的绝缘强度比较高时，击穿过程比较快，此时电流脉冲的陡度比较，辐射高频电磁波的能力比较强。
变压器油－隔板结构的绝缘强度比较高，因此变压器中的局部放电能够辐射很高频率的电磁波，最高频率能够达到数GHz。
荷兰KEMA 实验室的Rutgers 等人和英国Strathclyde 大学的Judd 等人的研究表明：油中放电上升沿很陡，脉冲宽度多为纳秒级，能激励起1GHz 以上的超高频电磁信号。
它可以通过超高频传感器加以耦合接收，这就为进一步研究超高频检测技术在电力变压器中的应用提供了依据。
在超高频范围内（300MHz～3000 MHz）提取局部放电产生的电磁波信号，外界干扰信号几乎不存在，因而检测系统受外界干扰影响小，可以极大地提高变压器局部放电检测（特别是在线检测）的可靠性和灵敏度。
GISGIS内部发生局部放电时，由于放电点处电荷的迅速转移，形成持续时间很短的电流脉冲（ns级），并产生频率分量极其丰富的电磁信号（高达GHz），通过传感局部放电所产生的电信号进行局部放电检测，有可能实现较高的灵敏度，并能够及时发现早期的局部放电。
局部放电电信号传感面临的关键困难是电磁干扰问题。
局部放电检测传感器LNA的设计局部放电检测传感器LNA的设计在电力系统中，局部放电（Partial Discharge，PD）是一种常见的电气故障，具有潜在的危害性。
为了准确、及时地检测局部放电现象，局部放电检测传感器是必不可少的一种装置。
本文将介绍局部放电检测传感器中低噪放大器（LowNoise Amplifier，LNA）的设计。
局部放电检测传感器是一种用于检测电力设备中潜在放电故障的装置，它采集设备周围环境中产生的高频信号，然后放大并解码以判断是否出现局部放电故障。
而LNA是局部放电检测传感器中的关键部分，其主要功能是将微弱的高频信号放大到能够被后续电路处理的合适水平。
局部放电检测传感器中LNA的设计需要考虑到以下几个方面：输入和输出电阻匹配、噪声系数、增益和带宽。
首先，输入和输出电阻匹配是确保信号传输的重要因素。
为了最大限度地提取并放大局部放电信号，输入电阻应该与源端电阻相匹配，以最大化信号传输效率。
同时，为了减小输出信号的反射损失，输出端的电阻也需要与后级电路的输入端匹配。
通过合理选择和布置元件，可以实现输入和输出电阻匹配，提高信号传输效率。
其次，噪声系数是衡量LNA性能的一个重要指标。
由于局部放电信号非常微弱，所以LNA的噪声系数要尽可能的低。
噪声系数是指LNA输出信号中与输入信号无关的噪声功率与输入信号功率之比。
在设计LNA时，应选择低噪声系数的器件并采取合适的电路设计手段，如降低电阻温度、优化元器件的匹配和偏置等，以减小噪声功率的引入。
再次，增益是LNA设计中非常关键的指标。
增益决定了信号放大的程度，直接影响到后续电路对放大信号的处理效果。
为了获得高增益，可以使用高增益的晶体管作为LNA的核心，并通过合理的偏置电路进行电阻和电容的匹配。
同时，应该注意避免过多的增益，以防止信号失真和干扰。
最后，带宽是指LNA能够放大的频率范围。
由于局部放电信号通常包含一定的高频成分，因此LNA需要有足够的带宽来传输这些信号。
