维意定制整体衣柜内部合理设计图

定制衣柜设计及⼯艺标准汇报⼈：文⼩库2024-10-09•定制衣柜初认识•定制衣柜设计规范⽬录•定制衣柜⼯艺规范•柜体设计⽅式•衣柜计价⽅式定制衣柜初认识01定制衣柜介绍定制衣柜主要是以板件（标准板件⼤⼩2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加⼯⽽成。

衣柜的主要组成部分衣柜的主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。

定制衣柜初认识定制衣柜设计规范02宽度⽅向上定制设计⽅式设计分区涵盖标准模块与可变动模块，确保宽度⽅向上的⾼度定制化。

⾼度⽅向上定制设计⽅式结合标准柜体与顶柜，实现⾼度⽅向上的灵活定制，满⾜不同需求。

设计思路不常⽤区设计不常⽤区时，需考虑辅助件的使⽤，当单个独立柜体⼤于1200mm时，需要设计中侧板。

常⽤区设计常⽤区时，需考虑⼈体⼯程学，确保使⽤最舒服的位置，使⽤频率⾼，是视觉的中⼼点。

次常⽤区设计次常⽤区时，需考虑产品强度限制，当单个设计空间宽度⼤于1000时，需增加中竖板。

设计⼈体⼯程学设计空间宽度限制单个设计空间没有中隔板时宽度不能⼤于1000mm，⼤于1000时，需增加中竖板；如果单个独立柜体⼤于1200mm时，需要设计中侧板。

柜体宽度分割当柜体宽度⼤于2400mm时，需将柜体分成两个或两个以上独立柜，利⽤柜体连接螺丝进⾏连接，原因：板材规格限制，标准板材规格2440mm*1220mm。

固层设计加固单个设计空间⼤于800时，必须设计⾄少⼀块固层，安装时需在背部⽤⾃攻螺丝将背板与固层连接加固，原因：⽆固层加固容易导致层板变形，影响使⽤。

设计分区规范定制衣柜⼯艺规范03背板⼯艺背板安装与加固采⽤8mm背板，侧板与顶底板开槽，超过1200需分上下两块，有固层分割则内进20开宽9mm深5mm槽位，⽆层板分割则加100mm加固条，⽤M4*16螺丝斜45度锁紧。

中侧板应⽤当单个柜体超过1200mm时，需要使⽤中侧板，该块侧板双⾯开槽，槽位宽度为9mm，深度为5mm，中侧板的使⽤增强了柜体的稳定性，同时也⽅便了后续的安装与维护。

1米衣柜内部设计图纸_1米衣柜格局效果图衣柜是家庭家具的重要部分之一，衣柜好不好看，也会影响家庭生活的质量，所以衣柜设计不能马虎去做。

以下是店铺为你整理推荐1米衣柜内部设计图，希望你喜欢。

1米衣柜内部设计图赏析衣柜设计的生产周期传统打制衣柜：木工现场施工，测量、裁剪及安装同步进行，一般工期为2-4天。

成品衣柜：即买即用，比较便利。

整体衣柜：确定了品牌和产品款式后，定制衣柜企业会上门量尺寸，量完尺寸后，大概1-3天，设计师会根据需求，出设计方案及具体报价。

确定方案后再交付工厂生产。

生产周期根据旺淡季，一般要15-30天不等。

衣柜生产结束后，商家会电话通知消费者交付余款，约定上门安装的时间。

衣柜设计的使用功能及空间利用传统打制衣柜：受到安装工艺的限制，传统现场打制的衣柜主要由隔板组成，区域划分简单，功能比较单一，仅能满足悬挂衣物和放置叠放物品两种功能。

传统的柜子虽然有的可以量身定做，但还是不能够做到跟墙体完全吻合，所以依然有空利用不到，柜体和天花的空间易产生卫生死角。

成品衣柜：风格一致是成品家具的最大特点，也是它“致命”的缺点。

成品衣柜的内部结构也相对单一，但部分成品衣柜也能根据需求增加或减少隔板。

成品衣柜的高度与宽度的尺寸相对固定，衣柜顶部往往距离天花板还剩有40——40厘米的空间，容易造成空间利用的浪费。

整体衣柜：整体衣柜最突出的特点就是“个性化定制”，在空间上，整体衣柜能完全利用每个卧室的空间，完全与墙体吻合。

不留任何多余空间，彻底消除卫生死角。

整体衣柜所具有的折叠门与推拉门使空间利用达到最大化。

而对于衣柜本身，板材，饰面，门板，五金配件，以及内部功能区域(长短悬挂区/叠放区/饰品区/西裤区等)都能随自己的需求定制，同时整体衣柜的款式颜色还能与卧室地板，墙纸的颜色协调搭配，使装修风格相互呼应。

猜你还感兴趣的：。

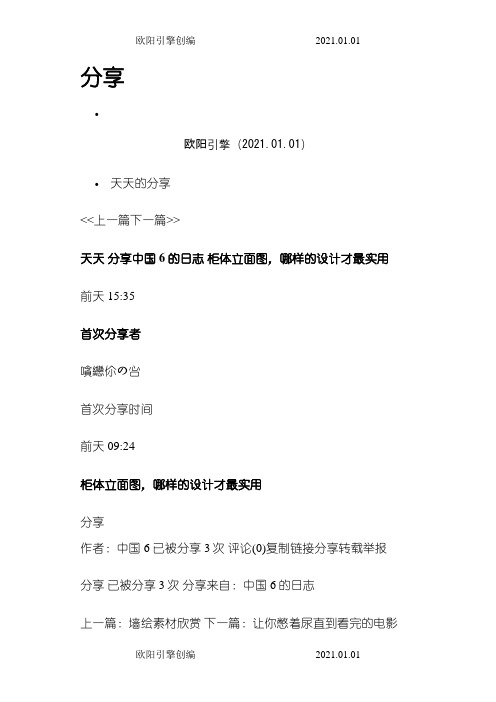

分享
•
欧阳引擎（2021.01.01）
•天天的分享
<<上一篇下一篇>>
天天分享中国6的日志柜体立面图，哪样的设计才最实用前天 15:35
首次分享者
嗿纞伱の吢
首次分享时间
前天 09:24
柜体立面图，哪样的设计才最实用
分享
作者：中国6 已被分享3次评论(0)复制链接分享转载举报分享已被分享3次分享来自：中国6的日志
上一篇：墙绘素材欣赏下一篇：让你憋着尿直到看完的电影
大家发表的互动观点(3人发表)
筒子们，快来看呀超萌~~~很好，很强大！
直接输入观点，最多8个字
分享评论
◆
我也说一句...。

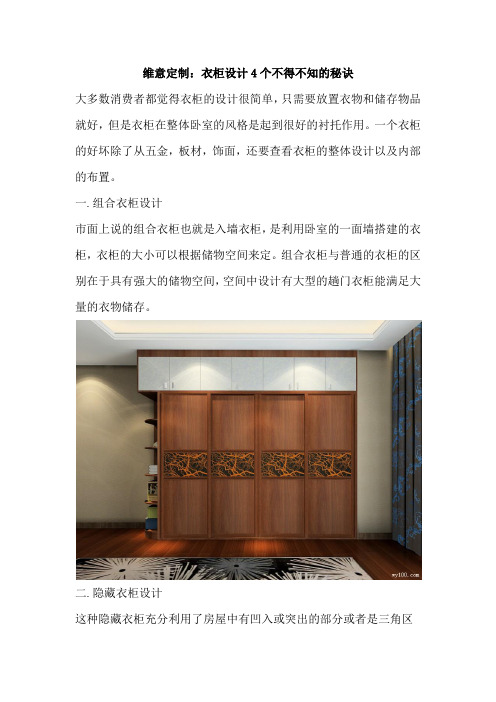

维意定制：衣柜设计4个不得不知的秘诀
大多数消费者都觉得衣柜的设计很简单，只需要放置衣物和储存物品就好，但是衣柜在整体卧室的风格是起到很好的衬托作用。

一个衣柜的好坏除了从五金，板材，饰面，还要查看衣柜的整体设计以及内部的布置。

一.组合衣柜设计
市面上说的组合衣柜也就是入墙衣柜，是利用卧室的一面墙搭建的衣柜，衣柜的大小可以根据储物空间来定。

组合衣柜与普通的衣柜的区别在于具有强大的储物空间，空间中设计有大型的趟门衣柜能满足大量的衣物储存。

二.隐藏衣柜设计
这种隐藏衣柜充分利用了房屋中有凹入或突出的部分或者是三角区
域规划出一个衣柜。

实用性非常强，比较节约面积，优点在于空间规划地非常合理，最上面是放置不常用的东西，抽屉和挂衣服完美地穿插，让小小的空间都有用处，装饰感也是非常的强。

三.转角衣柜设计
它设计在两面墙壁的转角地方，这样的设计不仅不会浪费一点空余的地方，而且非常独特，利用转角衣柜的设计让整体衣柜的容量大了很多，转角衣柜还可以根据自己喜欢的风格进行设计，无论你空间的大小都是可以利用的，特别是利用转角的地方，既节省地方又不会感觉留着空隙不好看。

四.衣柜内部合理设计图
通过衣柜内部合理设计图设计衣柜，衣柜内部设计要考虑空间性，规划好衣柜内部空间，合理规划充分利用，运用计算精确布局。

维意定制最新出品生活方式衣柜，科学收纳，合理分类分区收纳，非常方便拿取。

1、标准柜设计原则衣柜组合原则：当组合衣柜的柜体数量小于或等于3时，两两共用侧板，当数量大于3时，另外的柜体必须独立，如右图：组合衣柜由1+2+3+4组成，1、2、3号柜两两共用侧板，但4号柜必须独立成组标准柜配置：1号柜默认的配置是3固、2活、6抽屉、1时尚挂板，但为了满足个性化的设计，设计师可以将6抽屉换成3抽屉或裤架、格子架等配件，也可以任意加、减活层，如果增加活层的话会使每层的空间比较小，所以默认的2活层是最佳的选择图1 2号柜是最灵活的柜体，它的尺寸可以在一定范围内任意改变（宽≤1200mm ，高≤2068mm），设计师可以根据客户房间的尺寸来调节2号柜的尺寸，使衣柜符合客户房间尺寸。

2号柜是摆放成套衣服的主要地方，可以全部摆放上衣，这时可选择一个上衣通和一个下衣通，如图2所示；如果需要摆放短上衣、风衣、裤等，你可以选择用一个上衣通、一个L 架、一裤架，如图3所示。

3号柜的默认配置是3固、2活、3大抽、1时尚挂板，设计师可以根据客户需求将3大抽换成3小抽、6小抽、裤架或格子架等，如图1、2、4所示，如果增加活层的话会使每层的空间比较小，所以默认的配置是最佳的选择4号柜默认配置是3图2图3固、4活、1时尚挂板，可以根据需要更换或增减配件，但使用默认的配置是最佳的选择图4 7号柜8号柜整体式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门支撑式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门顶柜式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门2、非标设计原则顶柜式非标柜：支撑式非标柜：支撑式非标柜加竖隔板无限制，加横层板必须按照如下原则：加了层板后保证每层间的距离不得小于350mm ，例如支撑柜高度为690mm时，不可加层板；若高度为700mm 时可加1块层板，高度为1050mm以上时可以加2块层板A转角的处理：对于右图的转角，我们可以先摆好标准柜体，剩下的空间（墙垛）我们可以有两种处理方式：1、如果剩下的空间深度很大，可以选择摆放一个深度较小的非标柜2、如果剩下的空间较小，可以选择用一块封板将剩余的空间封住B转角的处理：对于有横梁的墙面，横梁凸出部分可以通过非标柜来调节。

第七部分图型表达与综合设计一、三视图的概念1、视图的定义光线照射在物体在投影面所产生的图形称为视图。

2、视图的种类1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图)2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图)3)左视图——光线从左往右方向照向物体所得视图；4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图)5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图)6)右视图——光线从右往左方向照向物体所得视图。

3、三视图的表达方式及名称1、表达方式宽（W）X 深（D）X 高（H）2、名称a、主视图b、俯视图c、侧视图（宽×高）（宽×深）（深×高）注:侧视图是指左视图或是右视图中的一种。

（如果图形复杂，一种表达不清楚；哪么左右视图要同时表达）4、视图线的表达含义粗实线：表达基本视图中可见轮廓线；虚线：表达视图中不可见轮廓部分的线。

5、三视图的画法说明1）首先是在平面上定义一坐标，将平面画分为四个区间面；2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面；3）在第<4>区间里画出角的平分线作为辅助线；4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深度、高度对应高度、切角位对切角位来绘制。

5）注意实线与虚线是否表达清楚。

6、三视图的图形画法示例：例1：尺寸：800（W ）X550（D ）X 680（H ）例2：顶柜尺寸：1000（W ）X 598（D ）X 500（H ）三 视 图立 体 图俯视图正视图顶柜立体图侧视图二、衣柜制图的标准表达方式(画法) 1、直型柜的画法1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三根双竖线2)顶（底、层）板的画法：用两根双横线来表示。

2、转角柜图形的表达当整个柜子的形状为L 形时，其转角处需做成一个L 形（900x900mm ）的独立柜子。

1.8米衣柜内部设计图纸_1.8米衣柜内部合理设计图简单大气的感觉，非常的气派的衣柜总是受到家庭的欢迎，那么1.8米的衣柜设计到底是怎么样的呢?以下是店铺为你整理推荐1.8米衣柜内部设计图，希望你喜欢。

1.8米衣柜内部设计图赏析衣柜设计空间布局1.方便衣物分类放置年轻夫妇的衣物是多样化的。

一般将左右两边分别设置成男女方各自的储衣空间，柜体内的挂衣架通常分为长短两层分别储存大衣和上装，衬衫也可以放置于独立的小抽屉或搁板，不会因过多衣物挤压在一起而皱折难看。

内衣、领带和袜子可用专用的小格子，既有利于衣物保养，取物也更直观方便;毛衣可放在较深的抽屉里;裤子则用专用的挂架存放。

儿童的衣物，通常是挂件较少，叠放的衣物较多，且考虑到儿童玩具的摆放问题，最好能在衣柜设计时就考虑一个大的通体柜，只有上层的挂件，下层空置，可方便儿童随时打开柜门取放和收藏玩具，满足儿童好玩的心态。

老年父母叠放衣物较多，通常挂件较少，因此设计时可以考虑多做些层板和抽屉，而老年人因身体状况，不宜上爬或下蹲，衣柜里的抽屉就不宜放置在最底层，应该在离地面1米高左右，有条件的话，最好考虑衣柜上层装有升降衣架。

2.按更换频度分区可以将衣柜按衣物更换频度划分为三个区域：过季、当季、常换。

在衣柜的顶部安排三隔层板，用于叠放除当季以外三个季节的衣物，而下部靠中间部分因为在移门内侧，存放当季衣物，也可以叠放，但比顶部容易取用。

在衣柜中部的两侧靠近移门口顺手部位安排几个抽屉和挂衣区，用于存放最近常更换的衣物，这样每次换季的时候将过季衣物从中部叠衣区移到顶部过季区，将当季衣物从顶部更换到当季区，就不会出现找T恤的时候满眼都是毛衣，找大衣的时候又满眼都是衬衣的烦人情况。

3.遵循衣柜尺寸规范一般来说，衣柜的每个储衣空间都是有尺寸上的讲究的。

据装修辅导员介绍，挂短衣或上装的空间高度不低于800mm;挂长大衣的高度不低于1400mm;抽屉的高度不低于150mm～200mm;至于叠放衣物的柜体，以衣物折叠后的宽度来看，柜体设计时宽度在330mm～400mm之间、高度不低于350mm;整个衣柜上端通常会设置成放置棉被等不常用物件，高度也要不低于400mm。

1米6衣柜内部设计图纸_1.6米衣柜合理设计效果图衣柜的设计要慎之又慎，不仅要考虑衣柜的内部合理设计，还需要考虑整个家居环境的布局。

以下是店铺为你整理推荐1米6衣柜内部设计图，希望你喜欢。

1米6衣柜内部设计图赏析为年轻小夫妻设计的衣柜介绍要点：分类放置、注重细节业主信息：90后小夫妻大刚和妖妖是一对刚刚结婚的90后小夫妻，房子不大却温馨。

身为飞行员的大刚非常严谨，他一手包办了家里的装修，堪称史上最严格业主。

竣工后，妖妖对新家非常满意，特别是主卧的大衣柜，是妖妖的最爱!大刚将家里的衣柜左右两边分别设置成男、女方各自的储衣空间，柜体内的挂衣架则分为长短两层分别储存大衣和上装，衬衫也可以放置于独立的小抽屉或搁板，不会因过多衣物挤压在一起而皱折难看。

内衣、领带和袜子则用专用的小格子收好，既有利于衣物保养，取物也更直观方便;毛衣被放在较深的抽屉里;裤子则用专用的挂架存放。

大刚家的衣柜选择的是推拉门，由于是第一次装修，忽视了一些细节，还好装修师傅提醒，才避免了可能会出现的问题。

编辑在采访中发现，有些业主会根据自己的喜好将柜体做成不均等的空间，而为了保持柜门的美观，而将推拉门做成等分的三扇或四扇，然而在实际使用过程中，因为推拉门的轨道问题，在打开一扇门时，必然会有另外两扇是并在一起的，因此，当柜体内不等分时，总有个空间无法用到，如果正好是抽屉的位置，甚至会无法打开。

所以编辑建议大家，在确定柜体时，最好让空间等分，这样就不会出现柜体内出现死角的尴尬局面了。

本案例衣柜尺寸标准汇总：1、如果衣柜使用滑门，要在滑门的位置留75—80mm的滑道位置。

滑门是2门的，就不能设计在1/2的位置，是3门的话，就不能设计在1/3和2/3的位置，不然抽屉是打不开的，4门及以上就不用考虑位置。

2、衣柜深度在530-620mm，一般对女性而言，衣柜深度在580mm，加上门，整个衣柜在600mm的宽度，这个宽度放衣服就没有多大的问题了。
