思乡办公家具：健康生活，精彩办公衣柜的结构一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:思乡办公家具：健康生活，精彩办公注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图思乡办公家具：健康生活，精彩办公7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图思乡办公家具：健康生活，精彩办公三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
三米长衣柜合理设计效果图纸三米长衣柜合理设计效果图三米长衣柜定制合理设计图衣柜设计的注意事项一、根据家庭的人口构成，合理设计衣柜的空间①、老年人叠放衣物较多，挂件较少，而且大多数衣物可能长期都不会穿戴，因此在设计时可以考虑多些独立的层板和抽屉，把使用较少的衣物分开存放，而且考虑到老年人行动不方便，抽屉不宜设计在最底层或偏低的位置，应该在离地面900mm高左右，这样老人家就可以很方便的拿取衣物;②、夫妻的衣物，则多样化，有职业正装、休闲装和运动装等等。
一般将左右两边分别设置成夫妻各自的储衣空间，如果房间面积够大的话。
柜体内的衣通分为长短两层，分别储存风衣、连衣裙或上衣，衬衫、上衣等可以挂在短层衣通也可以放置于独立的小抽屉或层板，但是不能叠放太多，这样会使衣物褶皱。
内衣、领带和袜子可用专用的时尚抽屉、豪华领带夹和裤架，既有利于衣物保养，取物也更直观方便;毛衣等季节性强的衣物可以放在顶柜里面;③、儿童的衣物，一方面考虑到儿童玩具的摆放问题，最好能在衣柜设计时多设计一些抽屉、层板或格子架等，另一方面考虑到儿童的衣物随着年龄的增长会经常更换，所以设计一些衣通等挂件的地方还是有必要的，而且儿童房的衣柜颜色也很有讲究，应该以暖色调为主。
二、合理分区①、虽然每个家庭的衣物老老少少、大大小小一大堆，但是如果空间设计合理的话，找寻衣物很方便，也很节省时间。
不会出现为了找件衣服翻遍衣柜，或者某件自己喜爱的衣服躺在某个角落长期闲置的情况。
②、在季节轮换不是很明显的地区，每季要更换的衣服并不多的,建议可以将衣柜按衣物更换频率划分。
在衣柜的顶部放一些这个季度不经常更换的衣物或被褥等，而下部可以放一些要经常更换的衣物，以挂件居多，这样在晾干衣物并熨烫之后，可以直接挂在容易拿的地方，下次需要的时候就很方便。
三、规范设计①、一般来说，衣柜的每个储衣空间尺寸上都是有讲究的。
挂短衣或上装的空间高度不低于800mm;挂长大衣的高度不低于1400mm;抽屉的高度不低于150mm～200mm;至于叠放衣物的柜体，以衣物折叠后的宽度来看，柜体设计时宽度在330mm～400mm之间、高度不低于350mm;整个衣柜上端是设计顶柜，放置棉被等不常用物件，高度也要不低于400mm。

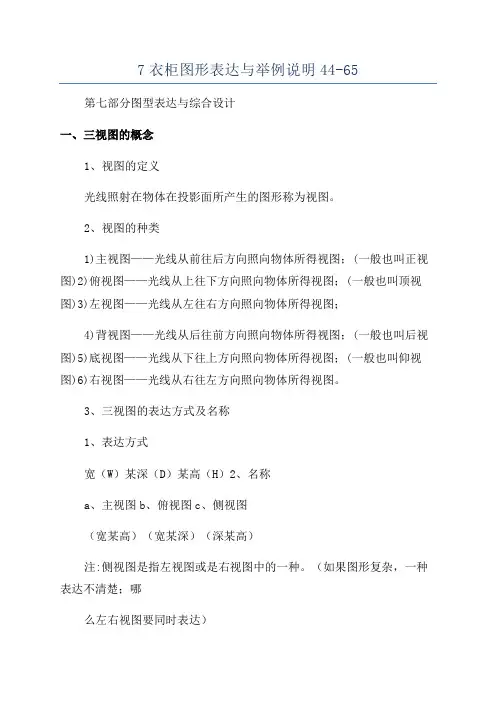

7衣柜图形表达与举例说明44-65第七部分图型表达与综合设计一、三视图的概念1、视图的定义光线照射在物体在投影面所产生的图形称为视图。
2、视图的种类1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图)2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图)3)左视图——光线从左往右方向照向物体所得视图；4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图)5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图)6)右视图——光线从右往左方向照向物体所得视图。
3、三视图的表达方式及名称1、表达方式宽（W）某深（D）某高（H）2、名称a、主视图b、俯视图c、侧视图（宽某高）（宽某深）（深某高）注:侧视图是指左视图或是右视图中的一种。
（如果图形复杂，一种表达不清楚；哪么左右视图要同时表达）4、视图线的表达含义粗实线：表达基本视图中可见轮廓线；虚线：表达视图中不可见轮廓部分的线。
5、三视图的画法说明1）首先是在平面上定义一坐标，将平面画分为四个区间面；2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面；3）在第<4>区间里画出角的平分线作为辅助线；4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深44度、高度对应高度、切角位对切角位来绘制。
5）注意实线与虚线是否表达清楚。
6、三视图的图形画法示例：例1：尺寸：800（W）某550（D）某680（H）例2：顶柜尺寸：1000（W）某598（D）某500（H）正视图侧视图俯视图顶柜立体图角的平分线立体图三视图45二、衣柜制图的标准表达方式(画法)1、直型柜的画法1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三根双竖线2)顶（底、层）板的画法：用两根双横线来表示。
侧板层板2、转角柜图形的表达平面图当整个柜子的形状为L形时，其转角处需做成一个L形（900某900mm）的独立柜子。
