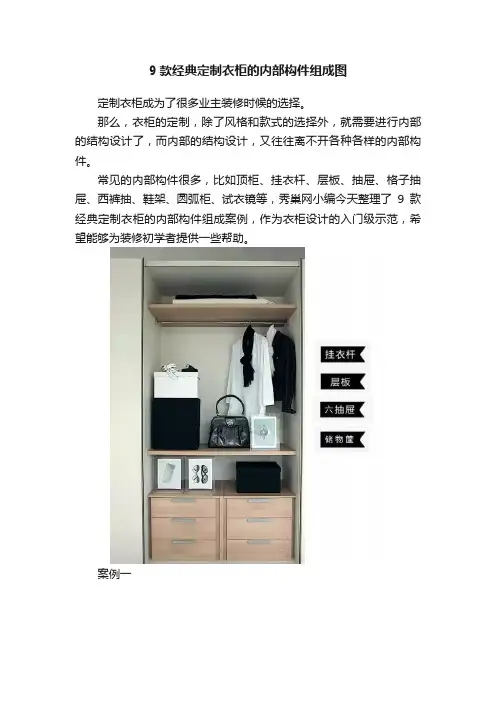

衣柜内部结构实际效果图

9款经典定制衣柜的内部构件组成图
定制衣柜成为了很多业主装修时候的选择。

那么，衣柜的定制，除了风格和款式的选择外，就需要进行内部的结构设计了，而内部的结构设计，又往往离不开各种各样的内部构件。

常见的内部构件很多，比如顶柜、挂衣杆、层板、抽屉、格子抽屉、西裤抽、鞋架、圆弧柜、试衣镜等，秀巢网小编今天整理了9款经典定制衣柜的内部构件组成案例，作为衣柜设计的入门级示范，希望能够为装修初学者提供一些帮助。

案例一
案例二
案例三
案例四
案例五
案例六
案例七
案例八
案例九
大家通过这9个案例也可以看出来，同样的内部构件，经过不同形式的搭配，往往能够搭配出无穷种方式，也就可以得到无穷个衣柜设计案例，也正因为如此，定制衣柜越来越成为装修业主的主流选择，也正因为个性化定制的需求，也使得对装修品质有要求的人，深度排斥套餐装修的方式，认为纯粹属于屌丝用户的选择，无论如何，只要有房子，总还是属于幸运的一拨人了，至于选择个性化定制装修还是标准化装修，确实要看对个性化和品质化要求的程度了。

希望直接找工长装修，但又担心报价不规范，还担心没有保障，到底应该怎么办呢？不妨下载【秀巢选装修】APP吧，由大公司的优秀工长免费上门量房报价，全网统一报价，统一材料，没有套餐限制，更能节省40%的费用，秀巢网提供全程监理和五年保修，但仅向北京
地区的业主朋友提供施工服务。

更系统的家装知识分享地——秀巢网微信公众号：shownest（长按可复制）。

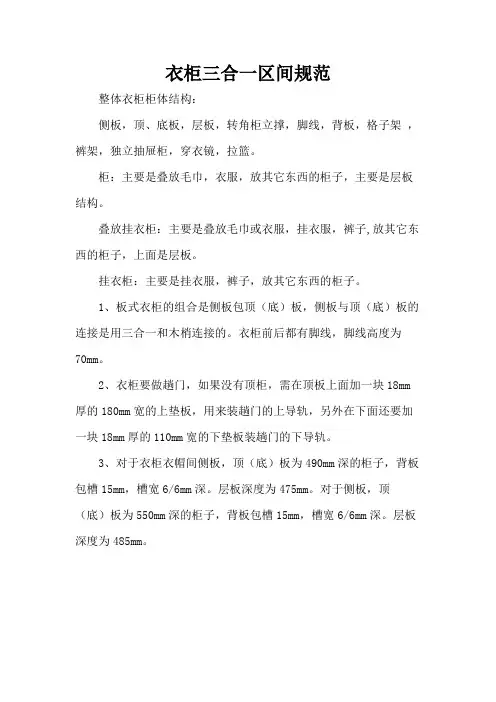

衣柜三合一区间规范
整体衣柜柜体结构：
侧板，顶、底板，层板，转角柜立撑，脚线，背板，格子架，裤架，独立抽屉柜，穿衣镜，拉篮。

柜：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。

叠放挂衣柜：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板。

挂衣柜：主要是挂衣服，裤子，放其它东西的柜子。

1、板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。

衣柜前后都有脚线，脚线高度为
70mm。

2、衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。

3、对于衣柜衣帽间侧板，顶（底）板为490mm深的柜子，背板包槽15mm，槽宽6/6mm深。

层板深度为475mm。

对于侧板，顶（底）板为550mm深的柜子，背板包槽15mm，槽宽6/6mm深。

层板深度为485mm。

1.4米衣柜内部设计图_1.4米长衣柜内部设计方案
在当代家居的装修中，空间的利用是最珍贵的，那么要如何合理设计衣柜呢?下面就由店铺为你带来1.4米衣柜内部设计图，希望你喜欢。

1.4米衣柜内部设计图
1.4米衣柜内部设计图1
这款卧室橱柜效果图是专门设置的一个衣帽间，这样就增加了衣物的收纳空间，大件衣物就可以采取悬挂的形式，而不会有褶皱。

1.4米衣柜内部设计图2
衣柜设计图中衣柜的组合以书桌为主，灵活的设计拼搭，结合不同层次高度的柜体，不仅在需求上能给予最大的满足，在造型上还能带来新鲜感，衣柜结合书柜的形式，把功能区与储物区归纳在一起，节省了更多时间来整理、划分。

整体空间宽阔而舒适，温暖的色彩打造出卧房的时尚、活力之感。

1.4米衣柜内部设计图3
卧室，是个充满魅力和主人摩登生活向往的空间。

粗矿的新柚木纹边框搭配黑皮材质的衣柜演绎低调的奢华，床头柜、电视柜组合设计完全符合我们生活动线，空间的视觉是尊贵的，手感更是细腻的。

纯黑色板材与新柚木的完美结合，使整个空间呈现一种和谐与深邃的美。

1.4米衣柜内部设计图4
装饰吊柜与掩门衣柜的设计，使整个卧房空间充满了田园温馨的气息，百叶的设计，使柜体不会太单调，吊柜的掩门可以放一些比较贵重或易碎的物品。

在设计卧室衣柜的时候，除了可以参考上述卧房衣柜设计图以外，还可以根据空间远近来设计，将更换频繁的衣物放置在取物方便的地方。

衣柜的中间位置可放西装、大衣、外套、衬衫、长裤、裙子等衣服，并根据衣裤长短分上下挂衣通吊挂。

常用的折叠空间一般设计靠外取物方便处，放常用的可折叠的衣服，衣柜中下方空间可设计抽屉、
层板、放可折叠的T恤衫、衬衣、毛衣等。

荣事达衣柜销售设计系统操作流程•、平面设计1启动双击桌面上的“乐宜嘉衣柜销售设计系统”图标，单击“ 2D”图标；或从“开始程序圆方软件乐宜嘉衣柜销售设计系统乐宜嘉衣柜销售设计系统平面设计”里启动。

2、建房用房间菜单下的建房命令或建墙命令建好一个房间。

要注意：房间的墙体一定要闭合。

3、添加门窗选择房间结构菜单下的门窗命令，界面中选择门窗类型，然后调整尺寸参数，确定后首先单击左键选择安装门窗的墙体，再移动到合适的位置单击左键确定位置；如果要精确定位，只要右键单击门，再选择弹出快捷菜单的“位置”命令即可。

安装窗口的操作相同。

4、摆放家具选择房间结构下拉菜单中的布置家具或者家具组合命令，弹出家具模型库，也可以按下空格键快速调出模型库。

在模型库中挑选适合的家具摆放在房间内部。

图15、确定房间高选择天花菜单下搜索天花基面命令，在房间内单击鼠标左键，在弹出的对话框（如图1）中输入房间高度。

如果此处设置了天花高度则在进入三维时的房间净高选项无效。

6、设置天花灯选择天花菜单下的直线布灯或者天花灯命令，在需要的位置布上若干的天花灯。

7、设置默认相机位选择设置菜单下的设置默认相机位命令，结合角度捕捉命令进行默认相机位的设置，使我们在进入三维后有最佳的观察视角。

8、尺寸标注及文件保存对关键尺寸进行标注，点击文件下拉菜单的保存命令对文件进行保存。

（*.koc ）1、三维设计1、导入三维单击2D里“三维场景”菜单的“生成三维场景”命令，将建好的房间导入到虚拟现实中。

2、设置房间风格系统风格模板选择界面里选择装修风格近似客户房间的模板。

（如图4）图43、选择要生成的房间在左侧黄色房型内用鼠标左键点击一下，选择要生成三维场景的房间，然后输入房间的高度，再点击确定。

如果在二维没有进行天花高度的设定则以此处高度为准。

4、设置配色方案点击需要设置的板件，进行材质的选择。

5、填写客户信息在订单信息中填写相关信息。

（如图8）6、保存默认相机位点击“视图保存相机”对在二维中设置的默认相机位置进行保存，我们可以通过点击“显示相机列表”命令随时回到保存过的相机位置。

1.7米两门衣柜内部结构设计图_1.7米两门衣柜格局设计效果图一款优秀的衣柜，不仅要在设计款式上做到新颖，还要在细节上做到精致与完美。

以下是店铺为你整理推荐1.7米两门衣柜内部结构设计图，希望你喜欢。

1.7米两门衣柜内部结构设计图1.7米两门衣柜内部结构设计图1娇小型的卧室衣柜装修，不仅要在设计款式上做到新颖，还要在细节上做到精致与完美。

精美的雕刻设计，自然的线条柔美流畅，比较适合女生卧室中甜美可爱的风格。

小的储存空间，小的衣柜更适合配上小户型的卧室装修，在保证它的实用性前提下又不会占据太多的空间。

请看这幅卧室衣柜装修效果图。

1.7米两门衣柜内部结构设计图2在床的一侧安装这样一个大型的衣橱，让你在阳光的沐浴下更衣，让你离开柔软的床就可以找到自己的那一套衣服，窗户用百叶窗作为窗帘，正好能够为你遮挡一部分阳光，让你的衣物每天都充满着阳光的味道。

1.7米两门衣柜内部结构设计图3这个小型的卧室中卧室橱柜效果图利用门边的空间和门框上的空间做成了一个收纳空间，放置一些不当季的衣物，不仅让小小的卧室看着整洁，节省了空间，又起到了收纳的功能1.7米两门衣柜内部结构设计图4上面的整体衣柜非常适合在女生的房间中。

因为一个人的房间没有太多的物品，所以整体衣柜也不用做的太大。

除了两个衣柜以外，在旁边还附带了一个小柜子。

用来放置一些小摆件或者学习用品，紧接着就是一套白色的书桌椅，不管是学习还是办公，都非常的方便。

大家可以看到，衣柜与展示柜还有书桌是连成一个整体的，这也正是整体衣柜的优点：一个衣柜，功能齐全，既节约空间，又节省资金。

再加上卧室中配套的床还有浅木色的地板，整个房间都洋溢着青春女孩的朝气与恬静。

第七部分图型表达与综合设计一、三视图的概念1、视图的定义光线照射在物体在投影面所产生的图形称为视图。

2、视图的种类1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图)2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图)3)左视图——光线从左往右方向照向物体所得视图；4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图)5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图)6)右视图——光线从右往左方向照向物体所得视图。

3、三视图的表达方式及名称1、表达方式宽（W）X 深（D）X 高（H）2、名称a、主视图b、俯视图c、侧视图（宽×高）（宽×深）（深×高）注:侧视图是指左视图或是右视图中的一种。

（如果图形复杂，一种表达不清楚；哪么左右视图要同时表达）4、视图线的表达含义粗实线：表达基本视图中可见轮廓线；虚线：表达视图中不可见轮廓部分的线。

5、三视图的画法说明1）首先是在平面上定义一坐标，将平面画分为四个区间面；2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面；3）在第<4>区间里画出角的平分线作为辅助线；4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深度、高度对应高度、切角位对切角位来绘制。

5）注意实线与虚线是否表达清楚。

6、三视图的图形画法示例：例1：尺寸：800（W ）X550（D ）X 680（H ）例2：顶柜尺寸：1000（W ）X 598（D ）X 500（H ）三 视 图立 体 图俯视图正视图顶柜立体图侧视图二、衣柜制图的标准表达方式(画法) 1、直型柜的画法1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三根双竖线2)顶（底、层）板的画法：用两根双横线来表示。

2、转角柜图形的表达当整个柜子的形状为L 形时，其转角处需做成一个L 形（900x900mm ）的独立柜子。

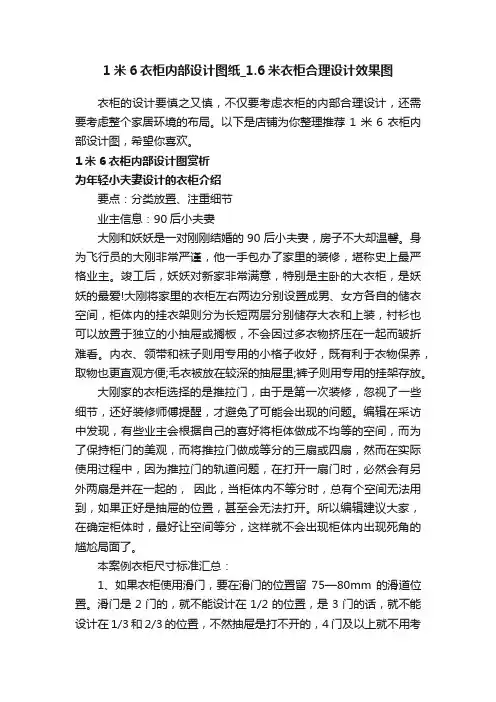

1米6衣柜内部设计图纸_1.6米衣柜合理设计效果图衣柜的设计要慎之又慎，不仅要考虑衣柜的内部合理设计，还需要考虑整个家居环境的布局。

以下是店铺为你整理推荐1米6衣柜内部设计图，希望你喜欢。

1米6衣柜内部设计图赏析为年轻小夫妻设计的衣柜介绍要点：分类放置、注重细节业主信息：90后小夫妻大刚和妖妖是一对刚刚结婚的90后小夫妻，房子不大却温馨。

身为飞行员的大刚非常严谨，他一手包办了家里的装修，堪称史上最严格业主。

竣工后，妖妖对新家非常满意，特别是主卧的大衣柜，是妖妖的最爱!大刚将家里的衣柜左右两边分别设置成男、女方各自的储衣空间，柜体内的挂衣架则分为长短两层分别储存大衣和上装，衬衫也可以放置于独立的小抽屉或搁板，不会因过多衣物挤压在一起而皱折难看。

内衣、领带和袜子则用专用的小格子收好，既有利于衣物保养，取物也更直观方便;毛衣被放在较深的抽屉里;裤子则用专用的挂架存放。

大刚家的衣柜选择的是推拉门，由于是第一次装修，忽视了一些细节，还好装修师傅提醒，才避免了可能会出现的问题。

编辑在采访中发现，有些业主会根据自己的喜好将柜体做成不均等的空间，而为了保持柜门的美观，而将推拉门做成等分的三扇或四扇，然而在实际使用过程中，因为推拉门的轨道问题，在打开一扇门时，必然会有另外两扇是并在一起的，因此，当柜体内不等分时，总有个空间无法用到，如果正好是抽屉的位置，甚至会无法打开。

所以编辑建议大家，在确定柜体时，最好让空间等分，这样就不会出现柜体内出现死角的尴尬局面了。

本案例衣柜尺寸标准汇总：1、如果衣柜使用滑门，要在滑门的位置留75—80mm的滑道位置。

滑门是2门的，就不能设计在1/2的位置，是3门的话，就不能设计在1/3和2/3的位置，不然抽屉是打不开的，4门及以上就不用考虑位置。

2、衣柜深度在530-620mm，一般对女性而言，衣柜深度在580mm，加上门，整个衣柜在600mm的宽度，这个宽度放衣服就没有多大的问题了。

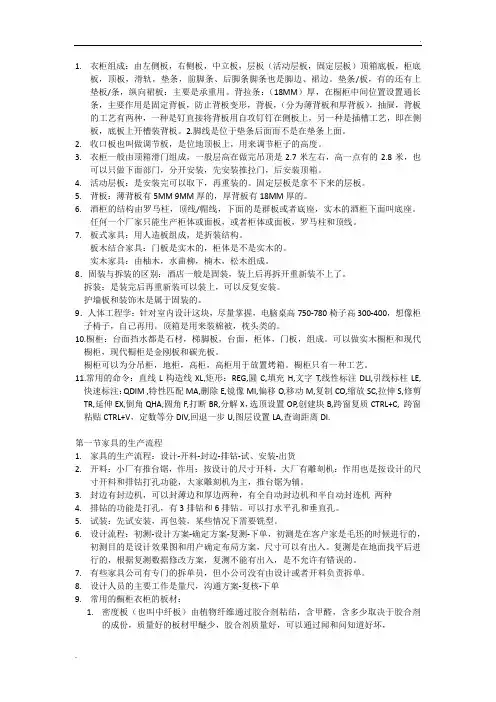

1.衣柜组成：由左侧板，右侧板，中立板，层板（活动层板，固定层板）顶箱底板，柜底板，顶板，滑轨，垫条，前脚条、后脚条脚条也是脚边、裙边。

垫条/板，有的还有上垫板/条，纵向裙板：主要是承重用。

背拉条：（18MM）厚，在橱柜中间位置设置通长条，主要作用是固定背板，防止背板变形，背板，（分为薄背板和厚背板），抽屉，背板的工艺有两种，一种是钉直接将背板用自攻钉钉在侧板上，另一种是插槽工艺，即在侧板，底板上开槽装背板。

2.脚线是位于垫条后面而不是在垫条上面。

2.收口板也叫做调节板，是位地顶板上，用来调节柜子的高度。

3.衣柜一般由顶箱滑门组成，一般层高在做完吊顶是2.7米左右，高一点有的2.8米，也可以只做下面部门，分开安装，先安装推拉门，后安装顶箱。

4.活动层板：是安装完可以取下，再重装的。

固定层板是拿不下来的层板。

5.背板：薄背板有5MM 9MM厚的，厚背板有18MM厚的。

6.酒柜的结构由罗马柱，顶线/帽线，下面的是群板或者底座，实木的酒柜下面叫底座。

任何一个厂家只能生产柜体或面板，或者柜体或面板，罗马柱和顶线。

7.板式家具：用人造板组成，是折装结构。

板木结合家具：门板是实木的，柜体是不是实木的。

实木家具：由柚木，水曲柳，楠木，松木组成。

8．固装与拆装的区别：酒店一般是固装，装上后再拆开重新装不上了。

拆装：是装完后再重新装可以装上，可以反复安装。

护墙板和装饰木是属于固装的。

9．人体工程学：针对室内设计这块，尽量掌握，电脑桌高750-780椅子高300-400，想像柜子椅子，自己再用。

顶箱是用来装棉被，枕头类的。

10.橱柜：台面挡水都是石材，梯脚板，台面，柜体，门板，组成。

可以做实木橱柜和现代橱柜，现代橱柜是金刚板和碳光板。

橱柜可以为分吊柜，地柜，高柜，高柜用于放置烤箱。

橱柜只有一种工艺。

11.常用的命令：直线L构造线XL,矩形：REG,圆C,填充H,文字T,线性标注DLI,引线标柱LE,快速标注：QDIM ,特性匹配MA,删除E,镜像MI,偏移O,移动M,复制CO,缩放SC,拉伸S,修剪TR,延伸EX,倒角QHA,圆角F,打断BR,分解X，选顶设置OP,创建块B,跨窗复质CTRL+C, 跨窗粘贴CTRL+V，定数等分DIV,回退一步U,图层设置LA,查询距离DI.第一节家具的生产流程1.家具的生产流程：设计-开料-封边-排钻-试、安装-出货2.开料：小厂有推台锯，作用：按设计的尺寸开料，大厂有雕刻机：作用也是按设计的尺寸开料和排钻打孔功能，大家雕刻机为主，推台锯为辅。

柜体类家具的结构分析--柜身为“躯”，门板为“面”前言：柜体类家具的组成单元中，柜身为主体框架，是整体结构的基础，影响家具的牢固与稳定。

门为柜体的封盖部分，是主要可视面，决定了家具的美观与体验。

柜身与门组成了柜类家具的“身躯”和“脸面”。

一、柜身的组成与结构形式1）柜身组成部件的称谓不同零部件通过组合与连接构成不同的结构单元，柜身作为主要单元，是由不同的板件组合而成。

根据这些板件的位置和作用，它们被赋予不同的称谓以示区别，了解这些板件的称谓也更加有利于对柜身结构的认识和把握。

图1柜身组成部件的称谓如图1所示，柜身通常是由上下的顶板、底板；左右两边的左侧板、右侧板；中间垂直方向的中侧板或中竖板、水平方向的固定搁板；后面的背板；以及脚线或脚盒共同组成。

不同位置与作用的板件在实际组合中存在差异，它们各自具有不同的结构特点，以适配不同的产品需要。

2）侧板与顶、底板的组合结构侧板与顶板、侧板与底板，各自的组合结构通常有两种，在图2与图3所示的结构中，你能发现有什么不同吗？图2两种侧板与顶板的结构图3两种侧板与底板的结构（1）侧包顶所谓“侧包顶”，即由侧板包住顶板，是柜类家具最为常见的组合结构，多用于到顶的柜身，见图4。

图4柜身中的“侧包顶”结构（2）顶包侧所谓“顶包侧”，即由顶板包住侧板，多用于不到顶的柜身，如桌、台类的类柜体家具，见图5。

图5柜身中的“顶包侧”结构（3）侧包底所谓“侧包底”，即由侧板包住底板，是非常常见的一种柜身组合结构，多用于顶柜，没有脚盒的类型，见图6。

图6柜身中的“侧包底”结构（4）底包侧所谓“底包侧”，即由底板包住侧板，见图7。

图7柜身中的“底包侧”结构3.中间垂直板件与顶、底的组合结构如图8所示，柜体内部的垂直板件与上下顶、顶板有三种结构方式：既断顶板、又断底板的称为中侧板；既不断顶板，又不断底板的称为中竖板；只断顶板或只断底板的也称为中竖板。

图8中间垂直板与顶、底板的组合结构4.背板与侧板的组合结构（1）插槽式背板槽插式背板即在左右侧板、顶底板上各开一个槽，然后将背板卡入槽内，多用于橱柜背板、部分衣柜背板、抽屉背板，见图9。
