预应力混凝土施工(先张法、后张法)

  • 格式：ppt
  • 大小：6.50 MB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

2024版预应力混凝土工程课件先张法后张法预应力

2024版预应力混凝土工程课件先张法后张法预应力

contents •预应力混凝土工程概述•先张法预应力技术•后张法预应力技术•预应力混凝土构件设计•预应力混凝土工程施工质量控制•预应力混凝土工程应用案例目录01 02提高抗裂性增大刚度提高耐久性030201桥梁工程高层建筑海洋工程其他领域先张法预应力技术原理原理概述先张法预应力技术是指在混凝土浇筑前，先张拉钢筋，利用钢筋的回弹力对混凝土施加预压应力的一种施工方法。

预应力筋张拉在台座或钢模上张拉预应力筋至预定应力，并用锚具临时固定在台座或钢模上。

混凝土浇筑与养护浇筑混凝土，待混凝土达到规定强度后，放松预应力筋，使混凝土产生预压应力。

施工准备预应力筋张拉与固定混凝土浇筑与养护预应力筋放松与锚固先张法预应力技术施工流程先张法预应力技术优缺点优点先张法预应力技术具有施工简便、效率高、成本低等优点。

同时，由于预压应力的作用，可以提高构件的抗裂性和刚度，减小变形。

缺点先张法预应力技术的缺点在于需要专门的台座或钢模，占用场地较大。

同时，预应力筋的张拉和锚固等操作需要较高的技术水平，对施工人员的素质要求较高。

此外，先张法预应力构件的运输和安装也需要特别注意，以避免预应力损失。

后张法预应力技术原理预应力原理粘结锚固原理锚固与封锚在张拉完成后，对预应力筋进行锚固，并采取封锚措施，确保预应力的长期有效性。

待混凝土达到一定强度后，对预应力筋进行张拉，使其产生预压应力。

浇筑混凝土在钢筋张拉完成后，浇筑混凝土并进行养护。

准备工作包括设计计算、材料准备、设张拉钢筋后张法预应力技术施工流程提高构件承载能力和抗裂性能适应性强需要专门的张拉设备01对混凝土质量要求高02预应力损失较大03构件类型与选择先张法构件后张法构件构件选择原则构件截面设计与配筋配筋设计截面设计根据截面设计结果进行配筋计算，确定钢筋的种类、直径、间距等参数。

构造要求承载力验算将计算得到的承载力与规范规定的限值进行比较，确保满足要求。

承载力计算根据荷载效应组合、材料性能、截面尺寸等条件进行承载力计算。

先张法与后张法预应力混凝土的施工工艺与特点

先张法与后张法预应力混凝土的施工工艺与特点

先张法与后张法预应力混凝土的施工工艺与特点摘要：普通混凝土最大的缺点就是抗拉性能差，在承受拉力的建筑工程施工中，很容易造成混凝土受拉区出现裂缝，最终导致混凝土结构发生破坏，对人们的生命财产造成严重危害，预应力混凝土有提高构件的抗裂性，提高构件的刚度，节约材料，降低造价，扩大钢筋混凝土结构的应用范围等优点。

是大跨度、高层建筑、大型承重结构施工中不可缺少的结构之一。

关键词：先张法；后张法；预应力；混凝土；施工工艺；特点1预应力混凝土的基本原理在一定荷载作用下的构件，尽管普通钢筋、结构具有对高强度钢筋受拉区进行施加压预应力的优势，但也存在着很多缺陷和不足，主要表现在：和高强度混凝土相比，普通混凝土的抗拉强度偏小，极限拉应变数值偏小，但是与混凝土相比，钢筋的极限拉应变力要高出很多，因此会导致构件在应用过程中极易产生裂缝。

对钢筋混凝土构件来说，混凝土在受拉过程中存在规定的极限范围，一旦高于規定范围，则混凝土便极易产生裂缝现象，和钢筋对比，混凝土的受拉极限约为钢筋的0.125～0.25倍。

因此在选用原材料过程中，尽管选用高强度钢筋能够有效提高极限受拉强度，不过一旦高于强钢筋的极限强度，相应的应变力便会增大至约2mm。

而对于混凝土结构，加入钢筋应变力小，则混凝土极易产生裂缝现象。

为有效处理普通型钢材混凝土的不足和缺陷，建议在高强钢筋、高强混凝土构成的结构中施加适当的预应力，以便增强整个结构的承载能力和刚度，同时好地预防结构裂缝现象的产生。

如果要求混凝土构件具有一定的预应力，可以选用适当的施工设备或施工机械张拉高强钢筋，由此混凝土中便会产生预应力。

2预应力混凝土的类型在实际施工过程中，可以将预应力混凝土划分为整体、局部的预应力混凝土和黏结性预应力混凝土。

对于整体、局部的预应力混凝土，可具体分为全预应力混凝土以及预应力混凝土。

全预应力混凝土的结构构建方法可以有效地避免混凝土边缘受拉，使混凝土在相关荷载作用中不会产生拉应力。

先张法和后张法

先张法和后张法

5.2后张法施工在制作构件或块体时，在放置预应力筋的部位留设孔道，待混凝土达到设计规定的强度后，将预应力筋穿入预留孔道内，用张拉机具将预应力筋张拉到规定的控制应力，然后借助锚具把预应力筋锚固在构件端部，最后进行孔道灌浆（也有不灌浆的），这种预加应力的方法称为后张法。

图5.10所示为预应力后张法构件生产示意图。

图5.10预应力混凝土后张法生产示意图{观看后张法施工工艺动画}(a)制作混凝土构件；(b)后钢筋；(c)锚固和孔道灌浆1－混凝土构件；2－预留孔道；3－预应力筋；4－千斤顶；5－锚具后张法的特点是直接在构件上张拉预应力筋，构件在张拉过程中受到预压力而完成混凝土的弹性压缩，因此，混凝土的弹性压缩，不直接影响预应力筋有效预应力值的建立。

后张法适宜于在施工现场制作大型构件（如屋架等），以避免大型构件长途运输的麻烦。

后张法除作为一种预加应力的工艺方法外，还可以作为一种预制构件的拼装手段。

大型构件（如拼装式大跨度屋架）可以预制成小型块体，运至施工现场后，通过预加应力的手段拼装成整体；或各种构件安装就位后，通过预加应力手段，拼装成整体预应力结构。

但后张法预应力的传递主要依靠预应力筋两端的锚具，锚具作为预应力筋的组成部分，永远留置在构件上，不能重复使用，这样，不仅需要耗用钢材多，而且锚具加工要求高，费用昂贵，加上后法工艺本身要预留孔道、穿筋、张拉、灌浆等因素，故施工工艺比较复杂，成本也比较高。

预应力后张法构件的生产分为两个阶段：第一阶段为构件的生产；第二阶段为施加预应力，其中包括预应力筋的制作、预应力筋的张拉和孔道灌浆等工艺。

本节主要叙述第二阶段的施工工艺。

5.2.1锚具和预应力筋的制作在后张法构件生产中，锚具、预应力筋和张拉机具是配套使用的，目前我国在后张法构件生产中采用的预应力筋钢材主要有冷拉Ⅱ、Ⅲ、Ⅳ级钢筋，热处理钢筋，精轧螺纹钢筋，碳素钢丝和钢绞线等。

归纳成三种类型预应力筋，即单根粗钢筋（包括精轧螺纹钢筋）、钢筋束（或钢绞线束）和钢丝束。

预应力施工先张法和后张法

预应力施工先张法和后张法

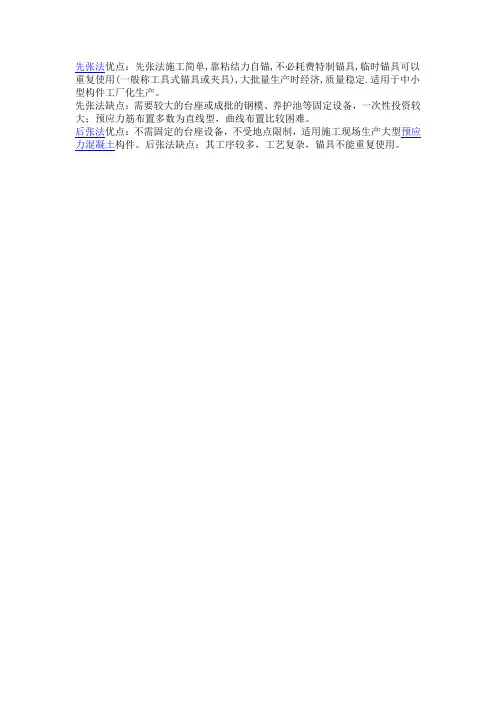

先张法与后张法的一个重要区别在于钢筋是否放张(1)先张法即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力
→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢
筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土
获得预压应力? 6.1.2 预加应力的方法先张法施工简单,靠粘结力自锚,不必耗费
特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产.? (2)后张法①有粘结预应力混凝土? 先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土. 有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.? ②无粘结预应力混凝土? 其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.? 施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.。

先张法后张法

先张法后张法

先张法后张法先张法即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土获得预压应力?后张法即先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力1.先张法与后张法优缺点先张法与后张法的一个重要区别在于钢筋是否放张(1)先张法即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,使截面混凝土获得预压应力6.1.2 预加应力的方法先张法施工简单,靠粘结力自锚,不必耗费特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产(2)后张法①有粘结预应力混凝土先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工②无粘结预应力混凝土其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.。

预应力混凝土施工(先张法、后张法)

预应力混凝土施工(先张法、后张法)


2.消除应力钢丝 采用消除应力的矫直回火钢丝，可消除钢丝冷拔中产生的 残余应力，提高钢丝的比例极限、屈服强度和弹性模量， 并改善塑性。消除应力钢丝按外形分为光面、刻痕和螺旋 肋钢丝。直径4 ㎜～9㎜；1570 、 1670和1770MPa；弹 性模量2.05 ×105N/mm2 。

3.热处理钢筋 对某些热轧Ⅳ钢筋（如40Si2Mn、48 Si2Mn、45 Si2Cr 等）经调质处理而形成的高强度无明显流 幅的硬钢。利用热轧钢筋的余热进行淬火，然后 再中温回火等热处理后形成的。 直径6 ㎜、8.2 ㎜ 、10㎜；1470MPa；弹性模量 2.0 ×105N/mm2 。
通过张拉预应力筋利用预应力筋的回弹来挤压混凝土使混凝土受到预压应力qm锚具扁锚bmovm锚具压花锚具挤压锚具钢质锥形锚具拉杆式千斤顶穿心式千斤顶zb4500型电动油泵台座准备刷隔离剂放预应力筋张拉侧模安装浇筑混凝土养护放张脱模出槽堆放制作试块试块试压085fpyk090fpyk冷拉钢筋065fptk070fptk热处理钢筋075fptk075fptk清除应力钢丝钢绞线后张法先张法张拉方法钢种张拉力的计算实际伸长值量测
方证召开14年市政培训、200多ppt集合等产品，联系qq568244473
为什么要使用预应力混凝土？

混凝土的抗拉极限应变值只有0.0001～0.00015㎜, 要保证混凝土不开裂，钢筋的应力只能达到20～ 30N/mm2；即使允许出现裂缝的构件，当裂缝宽度 限制在0.2～0.3㎜时，钢筋应力也只能达到150～ 250N/mm2,使高强钢筋的强度无法充分利用。
2.张拉设备


液压张拉千斤顶和电动油泵 穿心式千斤顶：常用YCW千斤顶 ，1000－4000KN；适用 于张拉FVM夹片群锚、DM型镦头锚等 拉杆式千斤顶：可张拉DM型螺丝端杆锚、JLM精轧螺丝钢 锚具，LZM冷铸锚等。 锥锚式千斤顶:仅用于带钢质锥形锚具的钢丝束。

预应力先张法和后张法的区别

预应力先张法和后张法的区别范本一：正文：1. 引言本文将对预应力先张法和后张法进行详细的比较和分析，以探讨它们之间的区别。

2. 预应力先张法2.1 原理预应力先张法是一种在施工过程中先施加预应力，然后再浇筑混凝土的方法。

它的原理是利用预应力杆或索，在混凝土凝固前施加预应力，使混凝土抵抗预应力的作用，从而达到增加混凝土抗弯能力的目的。

2.2 施工过程2.2.1 预应力杆或索的布置在施工现场根据设计要求确定预应力杆或索的布置位置和数量，并进行固定。

2.2.2 预应力杆或索的拉伸在混凝土浇筑前，对预应力杆或索进行拉伸，施加预应力。

2.2.3 混凝土浇筑经过预应力杆或索拉伸后，进行混凝土的浇筑。

3. 预应力后张法3.1 原理预应力后张法是一种在混凝土凝固后施加预应力的方法。

它的原理是利用预应力杆或索，在混凝土凝固后施加预应力，使混凝土的抗弯能力得到增强。

3.2 施工过程3.2.1 预应力杆或索的布置在施工现场根据设计要求确定预应力杆或索的布置位置和数量，并进行固定。

3.2.2 混凝土浇筑首先进行混凝土的浇筑，待混凝土凝固后。

3.2.3 预应力杆或索的拉伸在混凝土凝固后，对预应力杆或索进行拉伸，施加预应力。

4. 区别4.1 施工顺序预应力先张法在混凝土浇筑前施加预应力，而预应力后张法在混凝土凝固后施加预应力，这是两者最明显的区别。

4.2 单元构件预应力先张法适用于需要预应力杆或索穿过整个构件的情况，而预应力后张法适用于需要将预应力杆或索安装在构件侧面的情况。

4.3 经济性预应力先张法需要在混凝土浇筑前进行预应力拉伸工作，增加了施工难度和工期，而预应力后张法能够在混凝土凝固后再施加预应力，减少了施工难度和工期，从经济上更具优势。

附件：无法律名词及注释：1. 预应力：在混凝土中施加的预先计算好的压力，以提高混凝土的抗弯能力。

2. 先张法：先施加预应力，再浇筑混凝土的方法。

3. 后张法：混凝土凝固后施加预应力的方法。

预应力 张拉中 先张和后张 各是什么？有什么区别？

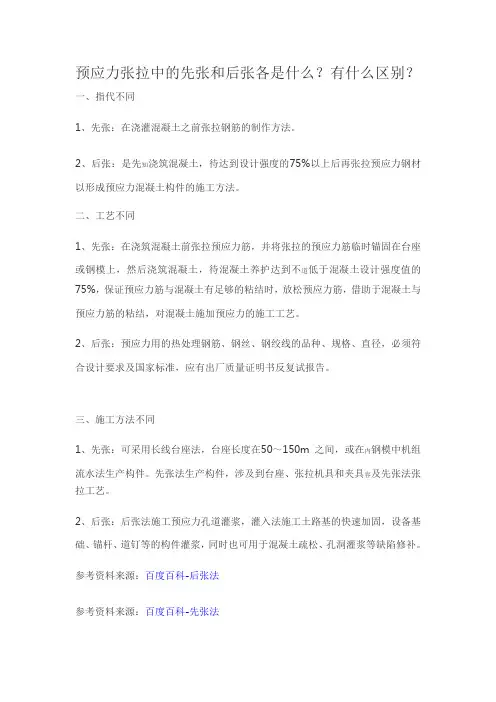

预应力张拉中的先张和后张各是什么？有什么区别？
一、指代不同
1、先张：在浇灌混凝土之前张拉钢筋的制作方法。

2、后张：是先知浇筑混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。

二、工艺不同
1、先张：在浇筑混凝土前张拉预应力筋，并将张拉的预应力筋临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土养护达到不道低于混凝土设计强度值的75%，保证预应力筋与混凝土有足够的粘结时，放松预应力筋，借助于混凝土与预应力筋的粘结，对混凝土施加预应力的施工工艺。

2、后张：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书反复试报告。

三、施工方法不同
1、先张：可采用长线台座法，台座长度在50～150m之间，或在内钢模中机组流水法生产构件。

先张法生产构件，涉及到台座、张拉机具和夹具容及先张法张拉工艺。

2、后张：后张法施工预应力孔道灌浆，灌入法施工土路基的快速加固，设备基础、锚杆、道钉等的构件灌浆，同时也可用于混凝土疏松、孔洞灌浆等缺陷修补。

参考资料来源：百度百科-后张法
参考资料来源：百度百科-先张法。

预应力混凝土工程

（一）孔道留设：
• 1、要求：位置准确；内壁光滑；
–端部预埋钢板垂直于孔道轴线（中心线）；
–直径、长度、形状满足设计要求（直径与锚具及筋有关）。 • 2、方法： • ①钢管抽芯法（直孔）——钢管应平直、光滑，用前刷油； 每根长≧15米，每端伸出500mm；两根接长，中间用木塞及套管 连接；用钢筋井字架固定，@≧1米；浇混凝土后每10～15分钟 转动一次；混凝土初凝后、终凝前抽管；抽管先上后下，边转边 拔。（灌浆孔间距≧12米）
②做好各种准备工作。
• 2.张拉控制应力和超张拉最大应力：（比先张法均低0.05f） • 3、张拉程序：同先张法。
４、张拉顺序：
• 配有多根钢筋或多束钢丝的构件 －－分批对称张拉（注意：后批对先批产生应力影响）；
con1 con • E ( con ) Ap S
3、张拉设备：
拉杆式千斤顶（YL－60）； • 穿心式千斤顶（YC－60、YC－20、YC－18）。
YL-60 拉杆式 千斤顶
（二）钢筋束、钢绞线束：
•1、锚具：
•张拉端——
• JM－12型锚具：锚环、夹片用45#钢。 – 可锚3～6根直径12的光圆、螺纹HRB500级筋或钢绞线； • KT－Z型锚具：可锚3～6根直径12的HRB400~500级筋 • 单孔夹片式锚具：二片式、三夹片（直、斜开缝）；
• 多孔夹片式锚具：XM型、QM型、OV型、BS型…
•非张拉端——钢筋可用镦头锚具（固定板）； – 钢绞线可用挤压锚具
•2、筋的制作：
•
工序：冷拉→下料→编束。 • 下料长度 l ：
– 两端张拉： l ＝l0＋2a
– 一端张拉： l ＝l0＋a＋b • a－－张拉端留量（600～850mm，由机具定） • b－－非张拉端外露长度（80～100mm） •

先张法及后张法预应力箱梁施工控制要点

先张法及后张法预应力箱梁施工控制要点摘要：先张法和后张法在预应力箱梁施工中起到重要的控制作用。

通过施加适当的预应力，可以有效控制形变、裂缝和增强结构的承载能力和耐久性。

本文主要分析先张法及后张法预应力箱梁施工控制要点，以供参考。

关键词：路桥施工;预应力混凝土;箱梁;施工工艺;质量控制;1 先张法及后张法预应力箱梁施工控制作用先张法和后张法是预应力混凝土结构施工中常用的两种技术，它们在预应力箱梁施工中起到重要的控制作用。

先张法即“先张后浇”，是在箱梁浇筑施工之前，先张拉预应力刚束，再浇筑混凝土。

通过在预应力钢束两端施加预定的拉力，将预应力钢束与混凝土箱梁紧密地连接起来。

预应力钢束根据设计要求预制，并通过锚固设备固定在预制梁台座的两端。

在浇筑混凝土之前，使用张拉设备对钢束施加拉力，拉紧钢束两端，使其伸长一定距离。

在拉紧固定钢束后，浇筑混凝土，并进行一定时间的养护和固化，待预制箱梁混凝土达到适当强度后，切断预应力刚束，其失去了外界的张力会发生回缩，借助于混凝土与预应力刚束的粘结力（摩擦力），使混凝土产生预压应力，使混凝土受压，用以在使用阶段减小或抵消荷载引起的变形，提高结构刚度和稳定性。

预应力的引入可以减少混凝土结构中的裂缝，提高抗裂性能。

通过先张法施加预应力，可以增强箱梁的承载能力和耐久性，使其能够承受更大的荷载。

后张法即“先浇后张”，是先浇筑混凝土，再通过张拉预应力刚束，对箱梁内部施加预应力的一种方法。

混凝土浇筑之前预留预应力管道，预应力管道根据设计要求布置，并与构件钢筋可靠固定，待混凝土浇筑完成养护一定时间后，达到一定强度，再将预应力刚束放入管道内，施加预定的拉力拉紧钢束两端。

通常在箱梁两端分别固定锚具，使用张拉设备施加拉力。

在施加设计预应力后，固定锚具的锚固端把刚束固定在混凝土构件端部，将预应力传递到混凝土中，形成结构的预应力状态。

最后进行孔道压浆，并进行一定时间的养护和固化。

后张法可以在混凝土浇筑完成后施加预应力，对混凝土结构进行控制形变，提高结构刚度和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.张拉设备


液压张拉千斤顶和电动油泵 穿心式千斤顶：常用YCW千斤顶 ，1000－4000KN；适用 于张拉FVM夹片群锚、DM型镦头锚等 拉杆式千斤顶：可张拉DM型螺丝端杆锚、JLM精轧螺丝钢 锚具，LZM冷铸锚等。 锥锚式千斤顶:仅用于带钢质锥形锚具的钢丝束。
拉杆式千斤顶
穿心式千斤顶
l1 100 l2 l3

（2）预应力筋穿束 先穿束和后穿束。

一般采用人工穿束；梁的中部留设约3m长的穿束 助力段

3.预应力筋的张拉与锚固
75%
安装张拉设备时，对直线预应力筋，应使张拉力 的作用线与孔道中心线重合；对曲线预应力筋， 应使张拉力的作用线与孔道中心线末端的切线重 合。
钢质锥形锚具

（4）夹具 ①锚固夹具：钢质锥形夹具；墩头夹具

②张拉夹具 ：月牙夹具、偏心式夹具和楔形夹具

（4）夹具、锚具的质量检验 1000套为一个验收批 外观检查 ：10%的锚具且不少于10套 （裂纹和尺寸 ） 硬度检验：5%的锚具且不少于5套 （如夹片 ） 静载锚固性能试验：3个预应力筋锚具组装件，测定预应 力筋用夹片效率系数。

5.1.2 预应力设备

1.夹具和锚具 锚具（M）：锚固在构件端部，与构件联成一体 共同受力，不再取下的称为锚具。用于后张法。

夹具（J）：在张拉钢筋和混凝土成型过程中夹持 和临时固定预应力筋，待混凝土达到一定强度后 取下并再重复使用的称为夹具。 用于先张法。

（1）单根粗钢筋锚具 ①LM型螺丝端杆锚具 （张拉端和固定端）；固 定端：②帮条锚具 ； ③镦头锚具


4.预应力筋的放张
（1）放张要求：75% （2）放张顺序

1）对轴心受预压构件（如压杆、桩等）所有预应力筋应 同时放张。
2）对偏心受预压构件（如梁等）先同时放张预压力较小 区域的预应力筋，再同时放张预压力较大区域的预应力筋。 3）如不能按上述规定放张时，应分阶段、对称、相互交 错的放张，以防止在放张过程中构件发生翘曲、裂纹及预 应力筋断裂等现象。

QM锚具
扁锚（BM）
OVM锚具

②固定端锚具：挤压锚具和压花锚具。其中挤压 锚具既可埋在混凝土内，也可安装在结构之外， 对有粘结、无粘结钢绞线都适用，应用范围最广。 压花锚具仅用于固定端空间较大且具有足够的粘 结长度的情况，但成本最低。
挤压锚具
压花锚具

（3）钢丝束锚具 ①钢质锥形锚具； ②锥型螺 杆锚具 ；③镦头锚具

（3）张拉程序 1）采用低松弛钢丝和钢绞线：0→σcon锚固

2）采用普通松弛预应力筋时，按下列超张拉程序进行操 作：
对镦头锚具等可卸载锚具：0→1 .0 5σcon（持荷2min） →σcon锚固 对夹片锚具等不可卸载锚具：0→1 .0 3σcon锚固 以0.2～0.25σcon为量伸长起点，分3级加载（0.2、 0.6及 1.0）或4级加载（0.25, 0.50, 0.75及1.0），每级加载均 应量测张拉伸长值。
方证召开14年市政培训、200多ppt集合等产品，联系qq568244473
为什么要使用预应力混凝土？

混凝土的抗拉极限应变值只有0.0001～0.00015㎜, 要保证混凝土不开裂，钢筋的应力只能达到20～ 30N/mm2；即使允许出现裂缝的构件，当裂缝宽度 限制在0.2～0.3㎜时，钢筋应力也只能达到150～ 250N/mm2,使高强钢筋的强度无法充分利用。

（2）钢筋束、钢绞线锚具 ①夹片式锚具：单孔和多孔。主要品牌有：QM 、 OVM、BM等。 夹片的块数与预应力钢筋或钢绞线的根数相同， 夹片呈楔形，其截面为扇形。每一块夹片有二个 圆弧形槽，槽内有齿纹，用以锚住预应力钢筋。 锚具靠摩擦力锚固预应力筋，依靠摩擦力将预拉 力传给夹片。再通过夹片的楔入作用将承压力传 给锚环，锚环挤压混凝土（或通过垫板）通过承 压力将张拉力传给混凝土构件。


（1）张拉方式：
一端张拉（长度≤30m；Lf≥L/2 ）的曲线预应力 筋 ；两端张拉；分批张拉；分段张拉；分阶段张 拉；补偿张拉


（2）张拉顺序
原则：对称张拉；还应考虑到尽量减少张拉设备 的移动次数 。
钢绞线束为双跨曲线筋，长度达 40m，采用两端张拉方式。图中 4束钢绞线分为两批张拉，两台 千斤顶分别设置在梁的两端，按 左右对称各张拉1束，待两批4束 均进行一端张拉后，再分批在另 端补张拉。这种张拉顺序，还可 减少先批张拉预应力筋的弹性压 缩损失。
5）在曲线孔道的波峰部位应设置泌水管，灌浆孔与泌水 管的孔径应能保证浆液畅通。排气孔不得遗漏或堵塞；

2.预应力筋制作与穿束 （1）预应力筋制作
钢绞线下料长度：采用夹片锚具，以穿心式千斤 顶在构件上张拉时
两端张拉
L l 2 l1 l2 l3 100
一端张拉 l 1— 夹片式工作锚厚度； L l 2 l 2— 穿心式千斤顶长度； l 3— 夹片式工具锚厚度。
钢 种
张 拉 方 法 先 张 法 0.75fptk 0.70fptk 0.90fpyk 后 张 法 0.75fptk 0.65fptk 0.85fpyk
清除应力钢丝、钢绞线 热处理钢筋 冷拉钢筋
张拉力的计算
Pj con AP

（2）预应力筋伸长值与应力的测定 实际伸长与计算伸长值的偏差不超过±6%
预应力混凝土的基本原理？

在构件承受外荷载前，预先在构件的受拉区对混 凝土施加预压应力抵消构件在使用阶段时外荷载 作用下产生的拉应力，这就推迟了混凝土裂缝的 出现并限制了裂缝的开展，从而提高了构件的抗 裂度和刚度。 思考：预压应力怎样施加？


通过张拉预应力筋利用预应力筋的回弹来挤压混 凝土，使混凝土受到预压应力



超张拉5％目的：主要是减少钢筋松弛、混凝土弹性压缩、 锚具变形和孔道摩擦等所引起的应力损失。 超张拉3％目的：主要是弥补设计或施工中不可预见的损失。

持荷2分钟目的：主要是为了加速钢筋松弛的早发展。

（4）伸长值校核 张拉伸长值应分段计算，然后累加。


考虑减去：
张拉过程中锚具楔紧引起的预应力筋内缩值 千斤顶体内预应力筋的张拉伸长值 施加预应力时，后张法混凝土构件的弹性压缩值


4.孔道灌浆
目的：防止钢筋锈蚀，增加结构的整体性和耐久性。 水泥浆：水灰比：0.4～0.45；泌水率：拌后三小时宜 ≯2%，最大≯3%，强度≮30MPa。对孔隙较大的孔道，可 采用砂浆灌浆。可掺入对预应力筋无腐蚀作用的外加剂 （0.25%的本质素磺酸钙，0.05%的铝粉）。 灌浆前，用压力水冲洗和温润孔道。用电动灰浆泵进行灌 浆。灌浆工作应连续进行，不得中断。并应防止空气压入 孔道而影响灌浆质量。灌浆压力以0.5～0.6MPa为宜。灌 浆顺序应先下后上，以避免上层孔道漏浆时把下层孔道堵 塞。
预应力混凝土分类

1.张拉钢筋与混凝土浇筑的先后关系 ： 先张法：粘结力传递 后张法：锚具传递


（按预应力筋粘结状态又分为：有粘结和无粘结 ）
2.施工方式不同分为：
预制预应力混凝土
现浇预应力混凝土 叠合预应力混凝土
本章内容

5．1 预应力筋与预应力设备 5．2 先张法施工
3）预应力筋位置偏差：≯5mm，且≯构件截面短边的4%；



4）在张拉过程中发生断丝或钢丝滑脱，应予以更换。
5）台座两端应有防护设施。张拉时沿台座长度方向每隔 4～5m放一个防护架，张拉时严禁正对钢筋张拉的两端站 立人员，也不准进入台座，防止断筋回弹伤人。

3.混凝土浇筑与养护 低水灰比，控制水泥用量，采用良好的级配及振 捣密实。振捣混凝土时，振动器不得碰撞预应力 钢筋。采用自然养护和湿热养护。

2.消除应力钢丝 采用消除应力的矫直回火钢丝，可消除钢丝冷拔中产生的 残余应力，提高钢丝的比例极限、屈服强度和弹性模量， 并改善塑性。消除应力钢丝按外形分为光面、刻痕和螺旋 肋钢丝。直径4 ㎜～9㎜；1570 、 1670和1770MPa；弹 性模量2.05 ×105N/mm2 。

3.热处理钢筋 对某些热轧Ⅳ钢筋（如40Si2Mn、48 Si2Mn、45 Si2Cr 等）经调质处理而形成的高强度无明显流 幅的硬钢。利用热轧钢筋的余热进行淬火，然后 再中温回火等热处理后形成的。 直径6 ㎜、8.2 ㎜ 、10㎜；1470MPa；弹性模量 2.0 ×105N/mm2 。


（2）预埋金属螺旋管留孔
连接：大一号同型螺旋管，长度为200～3 00㎜， 其两端用密封胶带或塑料热缩管封裹。 固定：应采用钢筋支托，其间距为0.8～桨孔、排气孔和泌水管
灌浆孔可设置在锚垫板上或利用灌浆管引至构件外，孔径 不宜小于20㎜。 曲线预应力筋孔道的每个波峰处，应设置泌水管。泌水管 伸出梁面的高度不宜小于0.5m，泌水管也可兼作灌浆孔用。 灌浆孔的作法，在螺旋管上开口，用带嘴的塑料弧形压板 与海绵垫片覆盖并用铁丝扎牢，再接增强塑料管。

5．3 后张法施工
5．1 预应力筋与预应力设备

5.1.1 预应力筋
基本要求：高强度、较好的塑性以及较好的粘结 性能。 主要种类：钢铰线、消除应力钢丝和热处理钢筋。


1.钢绞线 一般由三股、七股Φ3、Φ4 或Φ5 的高强钢丝用铰 盘拧成螺旋状，再经低温回火制成。直径8.6 ㎜ ～15.2㎜； 1570 、 1720和1860 MPa；弹性模 量1.95 ×105N/mm2 .
6 预应力混凝土施工
授课教师：张 洁
授课学时：6学时
开篇语： 本系列是本人搜集很多图片归集而成，耗费大量时间精力的作品，谢谢大家 的支持，欢迎转载，把知识传递给更多人。
