多级抗混叠滤波器的优化设计

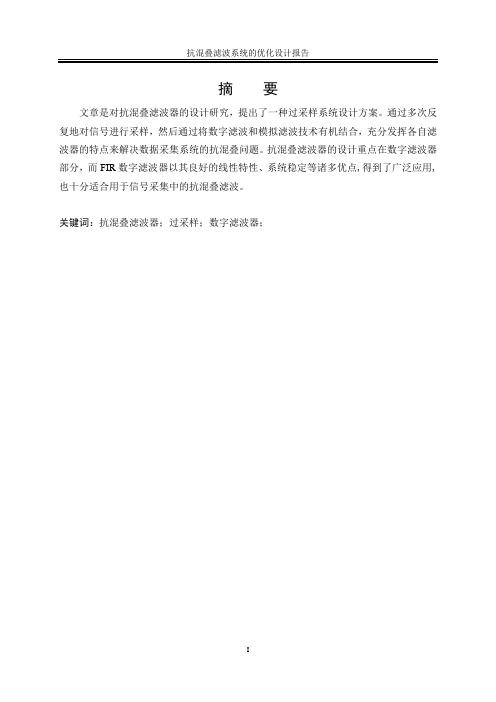

摘要文章是对抗混叠滤波器的设计研究，提出了一种过采样系统设计方案。

通过多次反复地对信号进行采样，然后通过将数字滤波和模拟滤波技术有机结合，充分发挥各自滤波器的特点来解决数据采集系统的抗混叠问题。

抗混叠滤波器的设计重点在数字滤波器部分，而FIR数字滤波器以其良好的线性特性、系统稳定等诸多优点,得到了广泛应用,也十分适合用于信号采集中的抗混叠滤波。

关键词：抗混叠滤波器；过采样；数字滤波器；目录摘要 (I)目录 (II)第1章绪论 (1)1.1 课题研究背景和意义 (1)1.2 课题研究现状 (1)1.3 课题的目标与任务 (2)第2章抗混叠滤波器系统的构建 (3)2.1 抗混叠滤波器设计的基本思路 (3)2.2 数字滤波器的选择 (3)2.3 过采样系统 (4)2.3.1 过采样技术 (4)2.3.2 过采样系统设计方案 (4)第3章抗混叠滤波器系统的仿真 (6)3.1 FIR低通滤波器的设计 (6)3.1.1 FIR数字滤波器的设计步骤 (6)3.1.2 窗函数的选择 (6)3.1.3 MATLAB相关函数的使用 (7)3.2 过采样系统的构建与仿真 (8)结论 (11)参考文献 (12)致谢.................................................................................................. 错误！未定义书签。

附录. (13)第1章绪论1.1 课题研究背景和意义现如今需要滤波器的领域十分多。

例如，采样视频系统中的信号混叠现象，当超出视频频段范围的高频信号通过数模转换器的采样过程混叠回视频频段时，就会产生混叠现象；随着电力电子技术的不断发展，电力电子装置广泛投入运行因而有大量的高次谐波注入电网，产生了严重的谐波污染，对于工农业生产造成了严重的影响；在当代煤矿的电网中，由于大量大功率和非线性设备的应用，致使部分煤矿电网中的谐波含量已经远远超出国家标准；在自动控制、测控系统的数据采集过程中，不可避免地会有高频干扰信号混杂在有用信号当中，当这些信号的数据采集频率超过采样定理所规定的范围时，就会采集到一些不确定的信号并对有用信号造成干扰，即频率混叠。

多级EMI滤波器优化设计方法研究在设计开关电源产品的EMI滤波器时，既需要保证产品满足电磁兼容标准的要求，又需要考虑滤波器的体积、重量和成本问题。

典型的EMI滤波器一般采用单级结构，有时为了获得更好的滤波效果，也会采用多级滤波结构。

本文以共模滤波器为例，将铜材成本作为主要考虑，研究了多级EMI滤波器的优化设计方法，为单级和多级滤波器的选择提供了设计依据。

标签：传导电磁干扰；EMI滤波器；共模电感0 引言在设计开关电源的EMI滤波器时，一般采用单级滤波器结构，有时也选用多级EMI滤波器以获得更好的滤波效果。

事实上，在采用单级滤波器就能够满足标准要求的情况下，选用多级滤波器反而增加了不必要的成本，降低了功率密度。

目前，电源设计人员仍然缺乏单级与多级滤波器的选择依据。

如何配置多级滤波器的元件参数，才能够利用有限的资源实现最优的滤波效果，也是多级滤波器设计需要考虑的问题。

本文首先以单级共模滤波器为例，介绍EMI滤波器的重要性能指标衰减特性的概念及测试方法。

其次，结合文献[1]–[5]的研究内容，总结了EMI滤波器设计的经典方法。

然后通过理论计算与分析，对比单级与两级共模滤波器的性能差别，同时给出优化设计中的注意事项，指出转折频率与元件取值以及谐振频率与元件取值的关系。

最后，本文以最小用铜量实现最优滤波效果为目标，给出了单级和两级共模滤波器的选择依据。

1 传导电磁干扰测试原理所有的电源产品在进入市场之前，都必须通过传导干扰的测试认证。

在产品中加入EMI滤波器的目的是保证电源产品满足相应传导干扰标准的要求。

图1给出了传导电磁干扰测试的基本原理图，其中LISN（Line Impedance Stabilization Network，LISN）为线性阻抗稳定网络，EUT（Equipment Under Test，EUT）为被测试的设备。

在设计EMI滤波器时，通常需要将传导干扰分为共模干扰和差模干扰进行测试[6]，然后分别设计共模和差模滤波元件。

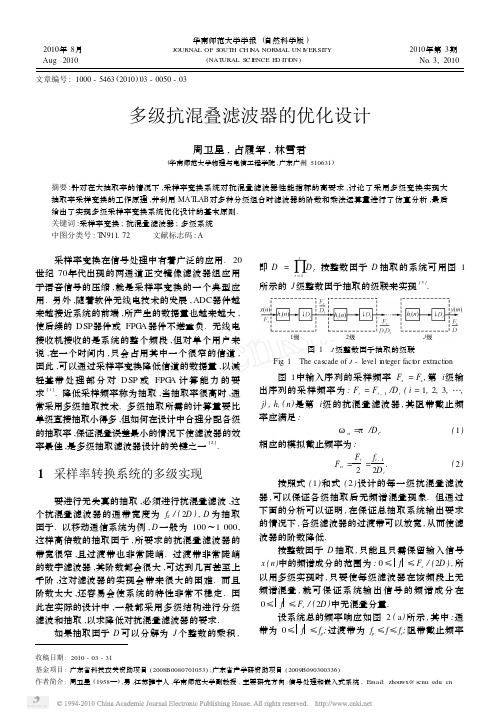

2010年8月Aug .2010 华南师范大学学报(自然科学版)JOURNAL OF S OUT H CH I N A NORMAL UN I V ERSI TY (NAT URAL SC I ENCE E D I TI O N ) 2010年第3期　No .3,2010收稿日期:2010-03-31基金项目:广东省科技攻关资助项目(2008B0080701053);广东省产学研资助项目(2009B090300336)作者简介:周卫星(1958—),男,江苏睢宁人,华南师范大学副教授,主要研究方向:信号处理和嵌入式系统,Email:zhouwx@scnu .edu .cn .文章编号:1000-5463(2010)03-0050-03多级抗混叠滤波器的优化设计周卫星,占履军,林雪君(华南师范大学物理与电信工程学院,广东广州510631)摘要:针对在大抽取率的情况下,采样率变换系统对抗混叠滤波器性能指标的高要求,讨论了采用多级变换实现大抽取率采样变换的工作原理,并利用MAT LAB 对多种分级组合时滤波器的阶数和乘法运算量进行了仿真分析,最后给出了实现多级采样率变换系统优化设计的基本原则.关键词:采样率变换;抗混叠滤波器;多级系统中图分类号:T N911.72 文献标志码:A 采样率变换在信号处理中有着广泛的应用.20世纪70年代出现的两通道正交镜像滤波器组应用于语音信号的压缩,就是采样率变换的一个典型应用.另外,随着软件无线电技术的发展,ADC 器件越来越接近系统的前端,所产生的数据量也越来越大,使后续的DSP 器件或FPG A 器件不堪重负.无线电接收机接收的是系统的整个频段,但对单个用户来说,在一个时间内,只会占用其中一个很窄的信道,因此,可以通过采样率变换降低信道的数据量,以减轻基带处理部分对DSP 或FPG A 计算能力的要求[1].降低采样频率称为抽取,当抽取率很高时,通常采用多级抽取技术.多级抽取所需的计算量要比单级直接抽取小得多,但如何在设计中合理分配各级的抽取率,保证混叠误差最小的情况下使滤波器的效率最佳,是多级抽取滤波器设计的关键之一[2].1　采样率转换系统的多级实现要进行无失真的抽取,必须进行抗混叠滤波,这个抗混叠滤波器的通带宽度为f S /(2D ),D 为抽取因子.以移动通信系统为例,D 一般为100～1000,这样高倍数的抽取因子,所要求的抗混叠滤波器的带宽很窄,且过渡带也非常陡峭.过渡带非常陡峭的数字滤波器,其阶数都会很大,可达到几百甚至上千阶,这对滤波器的实现会带来很大的困难.而且阶数太大,还容易会使系统的特性非常不稳定.因此在实际的设计中,一般都采用多级结构进行分级滤波和抽取,以求降低对抗混叠滤波器的要求.如果抽取因子D 可以分解为J 个整数的乘积,即D =7ji =1D i .按整数因子D 抽取的系统可用图1所示的J 级整数因子抽取的级联来实现[3].图1　J 级整数因子抽取的级联Fig .1　The cascade of J -level integer fact or extracti on 图1中输入序列的采样频率F x =F s ,第i 级输出序列的采样频率为:F i =F i -1/D i (i =1,2,3,…,j ),h i (n )是第i 级的抗混叠滤波器,其阻带截止频率应满足:ωsi =π/D i .(1)相应的模拟截止频率为:F si =F i2=f i -12D i.(2)按照式(1)和式(2)设计的每一级抗混叠滤波器,可以保证各级抽取后无频谱混叠现象.但通过下面的分析可以证明,在保证总抽取系统输出要求的情况下,各级滤波器的过渡带可以放宽,从而使滤波器的阶数降低.按整数因子D 抽取,只能且只需保留输入信号x (n )中的频谱成分的范围为:0≤f ≤F x /(2D ),所以用多级实现时,只要使每级滤波器在该频段上无频谱混叠,就可保证系统输出信号的频谱成分在0≤f ≤F x /(2D )中无混叠分量.设系统总的频率响应如图2(a )所示,其中:通带为0≤f ≤f p ;过渡带为f p ≤f ≤f s ;阻带截止频率为f s ≤F x /(2D ).在多级级联系统中,为保证总系统的通带,各级滤波器的通带截止频率f pi 应不小于系统总响应的通带截止频率f p .这里取第i 级的通带截止频率为f pi =f p (i =1,2,3,…,j );(3)第i 级的阻带截止频率为f si =F i -f s (i =1,2,3,…,j ).(4)此时,第i 级滤波器的频率响应特性如图2(b )所示,第i 级抽取器输出端频谱示意图如图2(c )所示.图2　频谱示意图Fig .2　Spectru m diagra m由图2(c )可见,在0≤f ≤f s 上无频谱混叠.用式(2)确定h i (n )阻带截止频率时,其过渡带宽度为:ΔB 1=f si -f p =F i2-f p .用式(3)和式(4)确定h i (n )阻带截止频率时,其过渡带宽度为:ΔB 2=f si -f p =F i -f s -f p .采用上述2种条件确定的过渡带之间的变化为:ΔB 2-ΔB 1=F i2-f s .通常总有F i >2f s ,可见,采用式(3)、(4)确定的h i (n )的过渡带,其宽度要大于由式(2)确定的h i (n )的过渡带.由于过渡带变宽,滤波器的阶数会减少,使滤波器的实现更为方便.2　多级采样率变换系统的优化分析当抽取因子D 确定后,在进行多级变换时,怎样合理地分配各级的抽取系数D i ,使系统的空间和时间代价最低,是设计多级系统的一个关键.在实际设计中,各级一般采用抽取率为2的抽取器为基本单元,若抽取率D =D 1×2K,则在第一级采用运算简单的级联积分梳状抽取(Cascaded I ntegrat or -Comb,C I C )滤波器,其抽取率为D 1,其后,采用K 个半带滤波器和2倍抽取器[1].首先分析一个实例.考虑从带宽为4000Hz (采样频率为F s =8000Hz )的信号中分离出40Hz 以下的频率成分.采用降采样的抽取技术,将采样频率由8000Hz 降到80Hz,即D =100.为了进行比较,图3分别给出了单级直接抽取时,线性相位F I R 滤波器的幅频响应(虚线)和D 1=25、D 2=4的两级抽取后的输出幅频响应(实线).图3　100倍直接抽取和2534二级抽取的幅频响应图Fig .3　The a mp litude frequency res ponse diagra m of direct ex 2tracti on of 100ti m es and 2nd -level extracti on of 2534 2种方式的其他数据比较如表1所示.从表1可以看出,采用二级抽取时,不但系统的频率响应比直接抽取时要好,而且对应滤波器的阶数也只占直接抽取时的616507%,乘法运算量占直接抽取的1317993%.表1　100倍直接抽取和二级抽取的比较Tab .1　The comparis on of direct extracti on of 100ti m es and2nd -level extracti on滤波器阶数乘法运算量/(次・秒-1)直接抽取5022401760二级抽取33455440 显然,对于D =100的抽取要求,采用多级级联时,各级的抽取率并不只有2534一种分解的可能,2035、103532、5353232等都可以组成多级系统,这时就存在一个哪种分解方案最优的问题.图4、图5是运用matlab 计算出D =50和D =100倍抽图4　D =50时,多级滤波器的阶数占直接抽取的百分比Fig .4　The percentage of the order of multistage filter when D =5015第3期周卫星等:多级抗混叠滤波器的优化设计图5　D =100时,各种组合时滤波器的总阶数Fig .5　The t otal order of filter by vari ous combinati ons whenD =100取时各种分解方案的比较. 数字滤波器的乘法运算量与滤波器的阶数是直接相关的,一般情况下,阶数越大,对应的乘法运算量越大.由图4、图5可见,不同的分级组合在空间(阶数)和时间(乘法运算)的复杂度上会有很大的不同.分析上面的结果,可以看出,由一级、二级到三级的方案中,滤波器的阶数和计算量递减较快,但由三级到四级阶数和数据量的减少远不如一级到二级、二级到三级明显.对于二级组合D =2534:总阶数为334,乘法运算量占直接抽取13180%;三级组合D =103532:总阶数为182,乘法运算量占直接抽取的11133%;四级组合D =5353232:总阶数为165,乘法运算量占直接抽取的11179%.3　总结当数字信号多速率变换时要求有较大的抽取率,采用单级实现时,对相应的抗混叠滤波器(抗镜像滤波器)将有很高的指标要求,有时这些指标是难以实现的.而如果将单级实现转化为多级级联实现,则可使各级滤波器的阶数大大下降,对应的运算量也大幅减少.利用前述matlab 软件进行的各种设计方案的比较,可以得到下面结论:(1)运算量降低的方案与优化存储量的设计方案基本一致.(2)抽取率很大时,采用多级结构,不管是运算量还是存储量都较单级结构优越.(3)当各级抽取比满足D 1≥D 2≥D 3≥…≥D i ,多级结构较优.当需要的抽取率并不是整数时,需要通过内插和抽取的组合.例如,当需要进行215倍的抽取时,可先进行2倍内插,然后进行5倍的抽取.本文只对抽取进行了分析,对于内插,读者可参考有关文献.参考文献:[1]　李翔,万栋义.数字下变频中抽取技术研究[J ].电子科技大学学报,2006,35(4):471-473;523.L I Xiang,WAN Dongyi .Research on deci m ati on tech 2nique of digital downconversi on[J ].Journal of University of Electr onic Science and Technol ogy of China,2006,35(4):471-473;523.[2]　郑拯国,陈光梦.一种用于软件无线电中的有效的采样率转换算法[J ].微型电脑应用,2007,23(11):9-10.ZHE NG Zhenguo,CHE N Guang meng .An effective con 2versi on algorith m of sa mp ling rate app lied in s oft w are wireless [J ].M icr ocomputer App licati ons,2007,23(11):9-10.[3]　伯卡斯,拉卡斯.数字信号处理:原理、算法与应用[M ].张晓林,译.北京:电子工业出版社,2004.O PT I M I ZAT I O N O F M U L T I -L EVE L ANT I -AL I AS ING F I L TERZHOU W eixing,ZHAN Lujun,L IN Xuejun(School of Physics and Teleommunicati on Engineering,South China Nor mal University,Guangzhou 510631,China )Abstract:The realizati on p rinci p le of large extracti on rate samp ling transfor m by multi -stage sa mp ling rate con 2versi on is discussed f or large deci m ati on rate .The order and multi p licati on computati on of vari ous combinati on fil 2ters are calculated in virtue of the Matlab language .Finally,the basic realizati on and op ti m izati on p rinci p le of multi -stage sa mp ling rate conversi on syste m are p r oposed .Key words:sa mp le rate conversi on;anti -aliasing filter;multi -level system【责任编辑　庄晓琼】25华南师范大学学报(自然科学版)2010年。
