飞机前起落架转弯系统性能分析

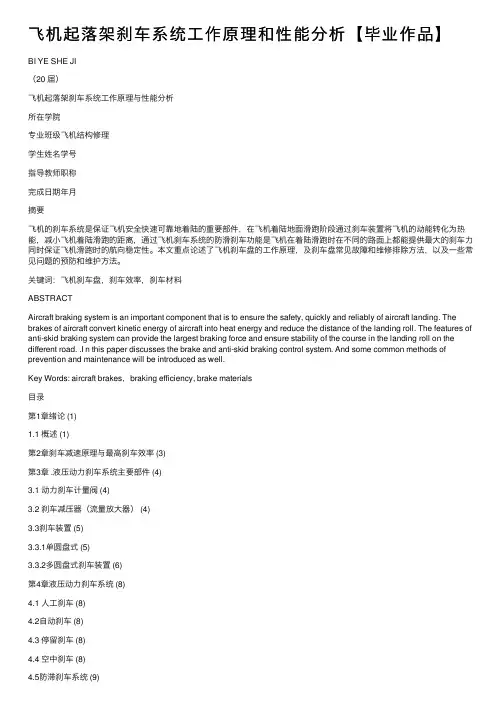

飞机起落架刹车系统⼯作原理和性能分析【毕业作品】BI YE SHE JI（20 届）飞机起落架刹车系统⼯作原理与性能分析所在学院专业班级飞机结构修理学⽣姓名学号指导教师职称完成⽇期年⽉摘要飞机的刹车系统是保证飞机安全快速可靠地着陆的重要部件，在飞机着陆地⾯滑跑阶段通过刹车装置将飞机的动能转化为热能，减⼩飞机着陆滑跑的距离，通过飞机刹车系统的防滑刹车功能是飞机在着陆滑跑时在不同的路⾯上都能提供最⼤的刹车⼒同时保证飞机滑跑时的航向稳定性。

本⽂重点论述了飞机刹车盘的⼯作原理，及刹车盘常见故障和维修排除⽅法，以及⼀些常见问题的预防和维护⽅法。

关键词：飞机刹车盘，刹车效率，刹车材料ABSTRACTAircraft braking system is an important component that is to ensure the safety, quickly and reliably of aircraft landing. The brakes of aircraft convert kinetic energy of aircraft into heat energy and reduce the distance of the landing roll. The features of anti-skid braking system can provide the largest braking force and ensure stability of the course in the landing roll on the different road. .I n this paper discusses the brake and anti-skid braking control system. And some common methods of prevention and maintenance will be introduced as well.Key Words: aircraft brakes，braking efficiency, brake materials⽬录第1章绪论 (1)1.1 概述 (1)第2章刹车减速原理与最⾼刹车效率 (3)第3章 .液压动⼒刹车系统主要部件 (4)3.1 动⼒刹车计量阀 (4)3.2 刹车减压器（流量放⼤器） (4)3.3刹车装置 (5)3.3.1单圆盘式 (5)3.3.2多圆盘式刹车装置 (6)第4章液压动⼒刹车系统 (8)4.1 ⼈⼯刹车 (8)4.2⾃动刹车 (8)4.3 停留刹车 (8)4.4 空中刹车 (8)4.5防滞刹车系统 (9)4.5.1惯性防滞刹车系统 (9)4.6电⼦式防滞刹车系统 (10)4.7电⼦式防滞系统的组成 (11)4.7.1 轮速传感器 (11)4.7.2 防滞控制器 (11)第5章刹车温度探测和冷却系统 (12)5.1刹车温度探测 (12)5.2电动刹车系统 (13)第6章总结与展望 (15)6.1 结论 (15)6.2 展望 (15)参考⽂献 (16)第1章绪论1.1 概述飞机的刹车系统是飞⾏器着陆制动的重要了系统，在飞机地⾯着陆滑跑过程中吸收飞机滑跑的动能，是飞机滑跑的速度快速降低，从⽽缩短飞机的制动距离;在飞机着陆后确保飞机可以实现驻停;在飞机起飞过程中遇突发情况可以实现飞机的起飞中⽌刹车;在飞机起飞起落架收起后可以刹停机轮。

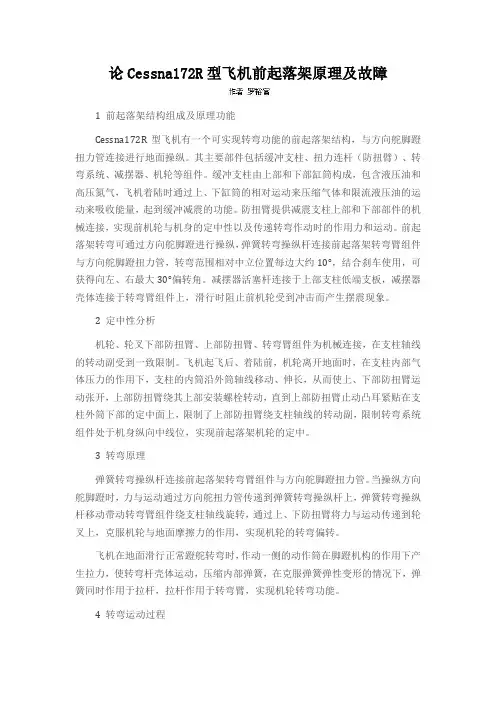

论Cessna172R型飞机前起落架原理及故障1 前起落架结构组成及原理功能Cessna172R型飞机有一个可实现转弯功能的前起落架结构，与方向舵脚蹬扭力管连接进行地面操纵。

其主要部件包括缓冲支柱、扭力连杆（防扭臂）、转弯系统、减摆器、机轮等组件。

缓冲支柱由上部和下部缸筒构成，包含液压油和高压氮气，飞机着陆时通过上、下缸筒的相对运动来压缩气体和限流液压油的运动来吸收能量，起到缓冲减震的功能。

防扭臂提供减震支柱上部和下部部件的机械连接，实现前机轮与机身的定中性以及传递转弯作动时的作用力和运动。

前起落架转弯可通过方向舵脚蹬进行操纵，弹簧转弯操纵杆连接前起落架转弯臂组件与方向舵脚蹬扭力管，转弯范围相对中立位置每边大约10°，结合刹车使用，可获得向左、右最大30°偏转角。

减摆器活塞杆连接于上部支柱低端支板，减摆器壳体连接于转弯臂组件上，滑行时阻止前机轮受到冲击而产生摆震现象。

2 定中性分析机轮、轮叉下部防扭臂、上部防扭臂、转弯臂组件为机械连接，在支柱轴线的转动副受到一致限制。

飞机起飞后、着陆前，机轮离开地面时，在支柱内部气体压力的作用下，支柱的内筒沿外筒轴线移动、伸长，从而使上、下部防扭臂运动张开，上部防扭臂绕其上部安装螺栓转动，直到上部防扭臂止动凸耳紧贴在支柱外筒下部的定中面上，限制了上部防扭臂绕支柱轴线的转动副，限制转弯系统组件处于机身纵向中线位，实现前起落架机轮的定中。

3 转弯原理弹簧转弯操纵杆连接前起落架转弯臂组件与方向舵脚蹬扭力管。

当操纵方向舵脚蹬时，力与运动通过方向舵扭力管传递到弹簧转弯操纵杆上，弹簧转弯操纵杆移动带动转弯臂组件绕支柱轴线旋转，通过上、下防扭臂将力与运动传递到轮叉上，克服机轮与地面摩擦力的作用，实现机轮的转弯偏转。

飞机在地面滑行正常蹬舵转弯时，作动一侧的动作筒在脚蹬机构的作用下产生拉力，使转弯杆壳体运动，压缩内部弹簧，在克服弹簧弹性变形的情况下，弹簧同时作用于拉杆，拉杆作用于转弯臂，实现机轮转弯功能。

飞机起落架悬挂系统动力学特性分析飞机起落架是飞机的重要组成部分，其主要作用是支持飞机在地面起落过程中的安全和平稳。

悬挂系统作为起落架的关键组件之一，对飞机的动力学特性有着重要的影响。

本文将对飞机起落架悬挂系统的动力学特性进行分析和探讨。

首先，我们来介绍一下飞机起落架悬挂系统的主要组成部分。

悬挂系统主要包括悬挂支架、油管、液压缸、减振器等多个部件。

其中，悬挂支架是飞机起落架的主体部分，负责连接起落架与飞机机身，并通过液压缸实现起落架的收放。

减振器则主要起到减震作用，确保飞机在起降过程中的稳定性。

在飞机起降过程中，悬挂系统的动力学特性显得尤为重要。

首先是起飞时的抬轮过程。

当飞机加速到一定速度后，飞行员会操作起落架的收放按钮或拉动手柄，使起落架抬升。

在这个过程中，悬挂系统需要足够的刚度和强度来支撑飞机的重量。

同时，为了保证起落架平稳地抬升，悬挂系统的减振器也需要具备一定的减震性能，以增加飞机的稳定性。

接下来是降落时的起落架展开过程。

当飞机降落时，飞行员会将起落架展开，准备接触地面。

此时，悬挂系统需要具备一定的弹性来吸收降落冲击力，减小对飞机结构的冲击，从而保护飞机不受损坏。

悬挂系统的减振器在这个过程中起到了重要的作用，通过减震和缓冲的方式，降低对飞机和乘客的冲击，确保起落过程的平稳进行。

飞机起落架悬挂系统的动力学特性还与飞机的几何参数和弹性特性密切相关。

例如，飞机的重量分布、机身硬度、减振器的刚度等都会对悬挂系统的动力学行为产生影响。

这些参数的变化将直接影响到起落架在起降过程中的振动特性和减震效果。

此外，飞机起落架的悬挂系统还需要考虑外界环境因素的影响。

例如，起飞和降落过程中的风速、地面条件、温度等都会对悬挂系统的动力学特性产生一定的影响。

同时，不同机型的飞机起落架悬挂系统也存在差异，其动力学特性也有所不同。

因此，在实际应用中需要对不同条件下的飞机起落架悬挂系统进行研究和优化设计，以满足各种工况下的要求。

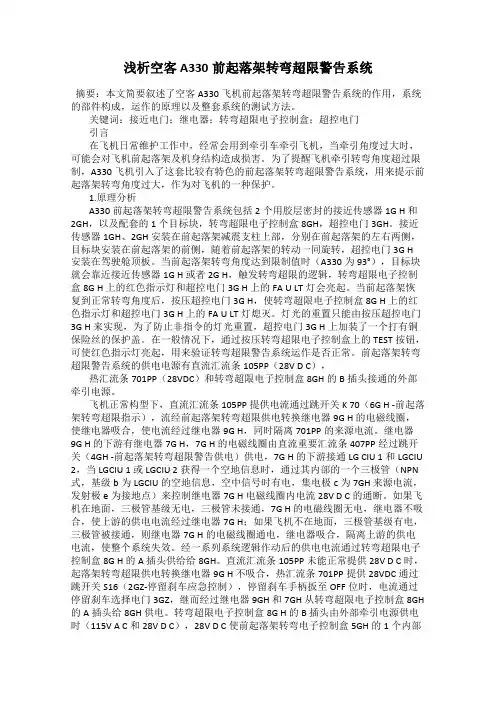

浅析空客A330前起落架转弯超限警告系统摘要：本文简要叙述了空客A330飞机前起落架转弯超限警告系统的作用，系统的部件构成，运作的原理以及整套系统的测试方法。

关键词：接近电门；继电器；转弯超限电子控制盒；超控电门引言在飞机日常维护工作中，经常会用到牵引车牵引飞机，当牵引角度过大时，可能会对飞机前起落架及机身结构造成损害。

为了提醒飞机牵引转弯角度超过限制，A330飞机引入了这套比较有特色的前起落架转弯超限警告系统，用来提示前起落架转弯角度过大，作为对飞机的一种保护。

1.原理分析A330前起落架转弯超限警告系统包括2个用胶层密封的接近传感器1G H 和2GH，以及配套的1个目标块，转弯超限电子控制盒8GH，超控电门3GH。

接近传感器1GH、2GH 安装在前起落架减震支柱上部，分别在前起落架的左右两侧，目标块安装在前起落架的前侧，随着前起落架的转动一同旋转，超控电门3G H 安装在驾驶舱顶板。

当前起落架转弯角度达到限制值时（A330为93°），目标块就会靠近接近传感器1G H 或者2G H，触发转弯超限的逻辑，转弯超限电子控制盒8G H 上的红色指示灯和超控电门3G H 上的FA U LT灯会亮起。

当前起落架恢复到正常转弯角度后，按压超控电门3G H，使转弯超限电子控制盒8G H 上的红色指示灯和超控电门3G H 上的FA U LT灯熄灭。

灯光的重置只能由按压超控电门3G H 来实现，为了防止非指令的灯光重置，超控电门3G H上加装了一个打有铜保险丝的保护盖。

在一般情况下，通过按压转弯超限电子控制盒上的TEST按钮，可使红色指示灯亮起，用来验证转弯超限警告系统运作是否正常。

前起落架转弯超限警告系统的供电电源有直流汇流条105PP（28V D C），热汇流条701PP（28VDC）和转弯超限电子控制盒8GH 的B插头接通的外部牵引电源。

飞机正常构型下，直流汇流条105PP提供电流通过跳开关K 70（6G H -前起落架转弯超限指示），流经前起落架转弯超限供电转换继电器9G H 的电磁线圈，使继电器吸合，使电流经过继电器9G H，同时隔离701PP的来源电流。

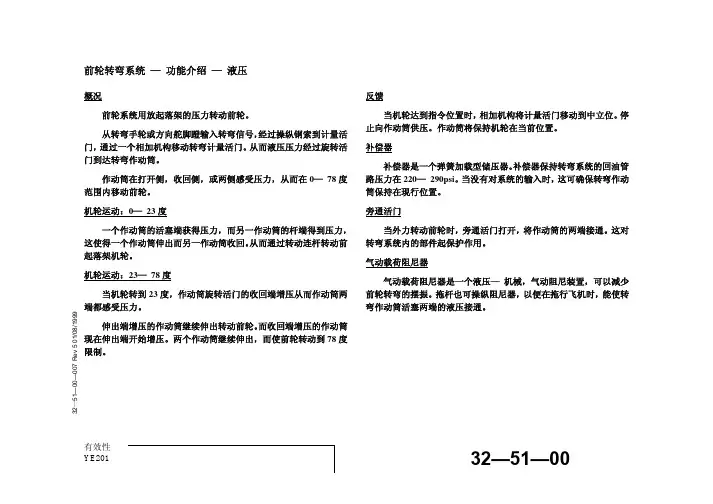

飞机前起落架转弯系统性能分析张丹丹南京航空航天大学，南京 210000摘要：飞机前轮操纵技术是飞机地面操纵的核心。

作为起落架设计中的重要组成部分，前轮转弯操纵系统的结构及性能对起落架地面滑跑及操纵稳定性存在较大影响。

特别地，转弯机构能否实现大角度转弯，满足大转弯力矩的要求，对飞机起落架的滑跑转弯性能有重要影响。

本文某型飞机为研究对象，针对双作动筒式前轮转弯系统和齿轮齿条式前轮转弯系统的前轮转弯机构和液压控制系统两部分，在LMS b AMESim中建立了双作动筒式和齿轮齿条式前轮转弯操纵系统的液压系统模型。

然后基于LMS b Motion软件平台分别建立了含有双作动筒式前轮转弯机构和齿轮齿条式前轮转弯机构的前起落架动力学模型，并与AMESim中建立的两种转弯系统的液压控制模型进行联合仿真，分析不同工况下飞机转弯操纵的性能。

关键词：民机起落架、转弯系统、Virtual Lab Motion、AMESim、联合仿真0 前言作为飞机设计的基础领域之一，起落架的设计结果对飞机性能的影响是非常大的。

飞机的起飞着陆过程是飞机安全事故的多发阶段，因此飞机具有良好的地面操纵性就显得尤为重要。

对于大型飞机，起落架多采用前三点式布局。

该布局常用的转弯操纵技术有以下三种：发动机推力差动、前轮操纵以及差动刹车技术。

其中，发动机差动对飞机地面机动和方向难以达到精准控制，而差动刹车对机轮磨损严重，现代飞机多采用前轮操纵的方式来实现飞机的转向以及地面机动。

前轮转弯系统不仅能对飞机运动方向进行操纵，当飞机滑跑过程中遇到扰动或侧风、单侧轮胎爆破漏气等原因导致的飞机前轮摆振或偏离预定航向时，前轮转弯操纵系统能及时响应，消除前轮摆振并对航向进行纠正。

液压传动是飞机各操纵系统动力的主要来源。

由于技术水平的限制，国内早期军用飞机的前轮转弯系统大多采用的是机械—液压系统。

此类系统通过机械机构（手轮或脚蹬）传递操纵指令控制液压助力器，以此提供转弯力矩驱动前轮转弯。

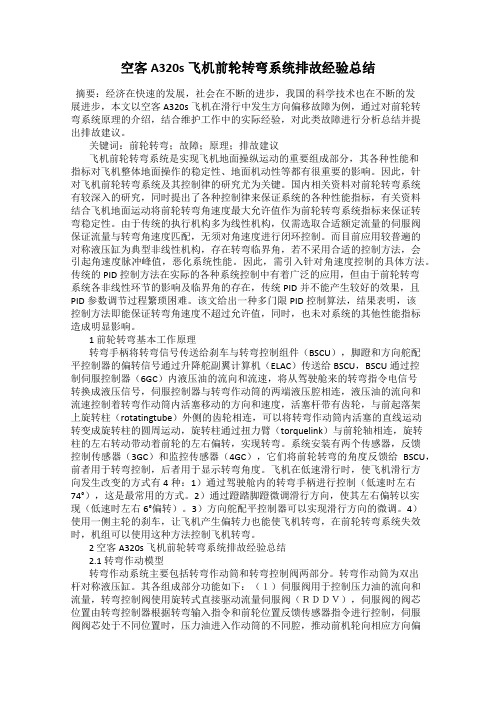

空客A320s飞机前轮转弯系统排故经验总结摘要：经济在快速的发展，社会在不断的进步，我国的科学技术也在不断的发展进步，本文以空客A320s飞机在滑行中发生方向偏移故障为例，通过对前轮转弯系统原理的介绍，结合维护工作中的实际经验，对此类故障进行分析总结并提出排故建议。

关键词：前轮转弯；故障；原理；排故建议飞机前轮转弯系统是实现飞机地面操纵运动的重要组成部分，其各种性能和指标对飞机整体地面操作的稳定性、地面机动性等都有很重要的影响。

因此，针对飞机前轮转弯系统及其控制律的研究尤为关键。

国内相关资料对前轮转弯系统有较深入的研究，同时提出了各种控制律来保证系统的各种性能指标，有关资料结合飞机地面运动将前轮转弯角速度最大允许值作为前轮转弯系统指标来保证转弯稳定性。

由于传统的执行机构多为线性机构，仅需选取合适额定流量的伺服阀保证流量与转弯角速度匹配，无须对角速度进行闭环控制。

而目前应用较普遍的对称液压缸为典型非线性机构，存在转弯临界角，若不采用合适的控制方法，会引起角速度脉冲峰值，恶化系统性能。

因此，需引入针对角速度控制的具体方法。

传统的PID控制方法在实际的各种系统控制中有着广泛的应用，但由于前轮转弯系统各非线性环节的影响及临界角的存在，传统PID并不能产生较好的效果，且PID参数调节过程繁琐困难。

该文给出一种多门限PID控制算法，结果表明，该控制方法即能保证转弯角速度不超过允许值，同时，也未对系统的其他性能指标造成明显影响。

1 前轮转弯基本工作原理转弯手柄将转弯信号传送给刹车与转弯控制组件（BSCU），脚蹬和方向舵配平控制器的偏转信号通过升降舵副翼计算机（ELAC）传送给BSCU，BSCU通过控制伺服控制器（6GC）内液压油的流向和流速，将从驾驶舱来的转弯指令电信号转换成液压信号，伺服控制器与转弯作动筒的两端液压腔相连，液压油的流向和流速控制着转弯作动筒内活塞移动的方向和速度，活塞杆带有齿轮，与前起落架上旋转柱（rotatingtube）外侧的齿轮相连，可以将转弯作动筒内活塞的直线运动转变成旋转柱的圆周运动，旋转柱通过扭力臂（torquelink）与前轮轴相连，旋转柱的左右转动带动着前轮的左右偏转，实现转弯。

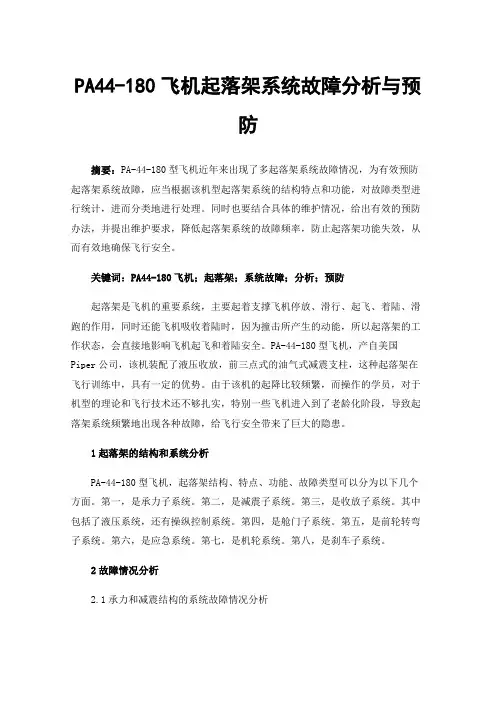

PA44-180飞机起落架系统故障分析与预防摘要：PA-44-180型飞机近年来出现了多起落架系统故障情况，为有效预防起落架系统故障，应当根据该机型起落架系统的结构特点和功能，对故障类型进行统计，进而分类地进行处理。

同时也要结合具体的维护情况，给出有效的预防办法，并提出维护要求，降低起落架系统的故障频率，防止起落架功能失效，从而有效地确保飞行安全。

关键词：PA44-180飞机；起落架；系统故障；分析；预防起落架是飞机的重要系统，主要起着支撑飞机停放、滑行、起飞、着陆、滑跑的作用，同时还能飞机吸收着陆时，因为撞击所产生的动能，所以起落架的工作状态，会直接地影响飞机起飞和着陆安全。

PA-44-180型飞机，产自美国Piper公司，该机装配了液压收放，前三点式的油气式减震支柱，这种起落架在飞行训练中，具有一定的优势。

由于该机的起降比较频繁，而操作的学员，对于机型的理论和飞行技术还不够扎实，特别一些飞机进入到了老龄化阶段，导致起落架系统频繁地出现各种故障，给飞行安全带来了巨大的隐患。

1起落架的结构和系统分析PA-44-180型飞机，起落架结构、特点、功能、故障类型可以分为以下几个方面。

第一，是承力子系统。

第二，是减震子系统。

第三，是收放子系统。

其中包括了液压系统，还有操纵控制系统。

第四，是舱门子系统。

第五，是前轮转弯子系统。

第六，是应急系统。

第七，是机轮系统。

第八，是刹车子系统。

2故障情况分析2.1承力和减震结构的系统故障情况分析PA-44-180型飞机，主要是作为训练使用的飞机，所以在日常使用过程中，起降非常地频繁，平均每1个小时，就会有1.4次的起落，在起落架起落和收放过程中，主要的承力结构件，会受到较大的冲击力和载荷作用，再加上飞机老龄化的问题，起落架的承力结构部件非常的容易出现疲劳损伤、磨损、腐蚀等情况，进而会直接地影响到飞行安全。

起落架承力结构件主要包括了以下几个方面内容。

第一，是起落架的安装支板和固定螺栓。

飞机起落架系统故障模式与效果分析FMEA 飞机起落架系统是飞机的重要组成部分，对于飞机的安全性和可靠性起着至关重要的作用。

然而，由于各种原因，起落架系统也会出现故障。

为了提前发现、分析和解决起落架系统的故障，降低事故风险，机务人员需要进行故障模式与效果分析（Failure Mode and Effect Analysis，简称FMEA）。

本文将对飞机起落架系统的故障模式与效果进行详细分析，以提供有关起落架系统故障的有效解决方案。

1. 引言飞机起落架系统是飞机的重要组成部分，主要用于在飞机的起飞和着陆过程中支持飞机的重量。

起落架系统一般由起落架、刹车系统、悬挂系统等组成。

如果起落架系统发生故障，将严重影响飞机的飞行安全。

因此，通过FMEA方法对起落架系统的故障模式和效果进行分析，可以帮助机务人员提前做好维修和应对工作，确保飞机在起飞和着陆过程中的安全性和可靠性。

2. FMEA方法简介故障模式与效果分析（FMEA）是一种可靠性工程的分析方法，用于识别并评估系统、组件或过程的潜在故障模式及其对系统性能和功能的影响。

FMEA方法通常包括三个主要步骤：识别故障模式、评估故障效果和确定风险等级。

以下将根据这些步骤对飞机起落架系统的故障模式和效果进行分析。

3. 起落架系统故障模式与效果分析3.1 起落架无法收起故障模式：起落架无法收起是常见的起落架系统故障模式之一，可能由于起落架本身机械结构损坏或液压系统故障导致。

故障效果：起落架无法收起将导致飞机在飞行中增加阻力，增加燃油消耗，并可能造成起飞和着陆时的不稳定，影响飞行安全。

3.2 起落架无法放下故障模式：起落架无法放下可能由于起落架本身机械结构损坏、液压系统故障或电气系统故障导致。

故障效果：起落架无法放下将导致飞机无法着陆，需要通过手动操作或其他备用系统来解决，增加紧急情况的处理难度和飞行风险。

3.3 起落架折断故障模式：起落架折断可能由于设计缺陷、材料疲劳、外部撞击等原因导致。
