灯光与影子1晚自习作业

灯光下影子的变化规律
1、灯光下的影子可以在光源的同侧，也可以在光源的两侧 2、同一时刻，灯光下影子和物体所在的位置及光源有关，
所以无法确定影子的长短 3、在光源的同侧，人离光源越近，影子越短。
§4.3灯光与影子（一）
皮影
手影
上面皮影和手影都是在灯光照射下形成的影子.
探照灯、手电筒、路灯和台灯的光线可 以看成是从一点出发的，这一点叫光源
像这样的光线所形成的投影称为中心投 影. (central projection)
如何确定灯光下的影子
例竹竿分别位于图中A B C D 4个位置 (1)作出竹竿在路灯左侧的影子，并观察影长的变化 (2)作出竹竿在路灯右侧的影子，并观察影长的变化 (3)观察灯光下的影子长度的变化规律，你能得出什么结论？

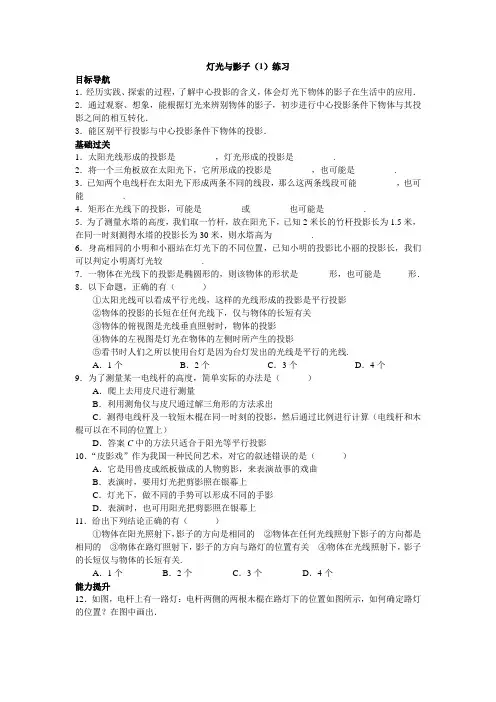

灯光与影子（1）练习目标导航1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用．2．通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．3．能区别平行投影与中心投影条件下物体的投影．基础过关1．太阳光线形成的投影是_________，灯光形成的投影是_________.2．将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________.3．已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_________，也可能_________.4．矩形在光线下的投影，可能是_________或_________也可能是_________.5．为了测量水塔的高度，我们取一竹杆，放在阳光下，已知2米长的竹杆投影长为1.5米，在同一时刻测得水塔的投影长为30米，则水塔高为_________.6．身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.7．一物体在光线下的投影是椭圆形的，则该物体的形状是_______形，也可能是______形．8．以下命题，正确的有（）①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线.A．1个B．2个C．3个D．4个9．为了测量某一电线杆的高度，简单实际的办法是（）A．爬上去用皮尺进行测量B．利用测角仪与皮尺通过解三角形的方法求出C．测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍可以在不同的位置上）D．答案C中的方法只适合于阳光等平行投影10．“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（）A．它是用兽皮或纸板做成的人物剪影，来表演故事的戏曲B．表演时，要用灯光把剪影照在银幕上C．灯光下，做不同的手势可以形成不同的手影D．表演时，也可用阳光把剪影照在银幕上11．给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A．1个B．2个C．3个D．4个能力提升12．如图，电杆上有一路灯：电杆两侧的两根木棍在路灯下的位置如图所示，如何确定路灯的位置？在图中画出．13．为什么同一物体早晨的影子较长，中午的影子较短，点燃一只蜡烛，找一木棍变换蜡烛的位置能得出怎样的结论？14．与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树。

0 最大最全最精的教育资源网

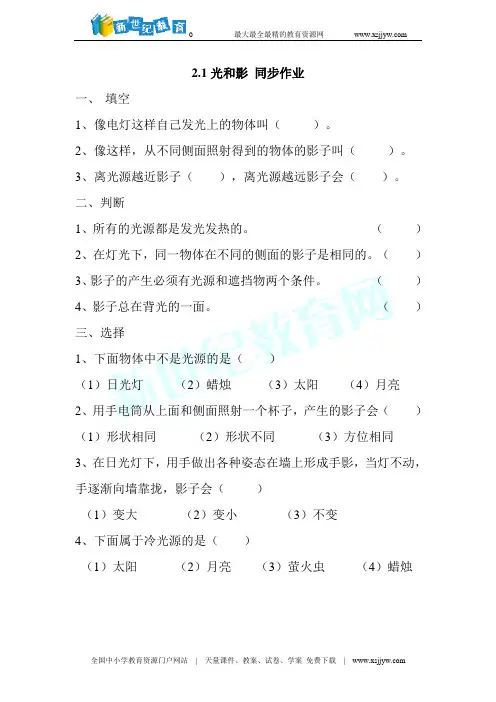

全国中小学教育资源门户网站 | 天量课件、教案、试卷、学案 免费下载 | 2.1光和影 同步作业
一、 填空
1、像电灯这样自己发光上的物体叫（ ）。

2、像这样，从不同侧面照射得到的物体的影子叫（ ）。

3、离光源越近影子（ ），离光源越远影子会（ ）。

二、判断
1、所有的光源都是发光发热的。

（ ）
2、在灯光下，同一物体在不同的侧面的影子是相同的。

（ ）
3、影子的产生必须有光源和遮挡物两个条件。

（ ）
4、影子总在背光的一面。

（ ）
三、选择
1、下面物体中不是光源的是（ ）
（1）日光灯 （2）蜡烛 （3）太阳 （4）月亮
2、用手电筒从上面和侧面照射一个杯子，产生的影子会（ ）
（1）形状相同 （2）形状不同 （3）方位相同
3、在日光灯下，用手做出各种姿态在墙上形成手影，当灯不动，手逐渐向墙靠拢，影子会（ ）
（1）变大 （2）变小 （3）不变
4、下面属于冷光源的是（ ）
（1）太阳 （2）月亮 （3）萤火虫 （4）蜡烛。

图(1)
图(2)
2:有天晚上，小丽和小刚在灯下玩耍，小 刚突然高兴地对小丽说： “我踩到你的 ‘脑袋’了”。 请在图中画出 小丽在灯光下 的影子(可用线 段表示),并确 定小刚此时所 站的位置。
B A
3:小朋友晚上在路灯下的马 路上列队行进，队长下命令 说：“注意每个人之间的距 离！每两人间隔的距离应该 有一个人影那么长！”你认 为他下达的这个命令合理吗？ 若小朋友按照这个命令来执 行，会出现什么样的情况？
3
“才华”显露
当你乘车沿一盘棋平坦的大道向前行驶时,你会发现 : 前方那些高一些的建筑物好像“沉”到了位于它们 前面的那些矮一些的建筑物后面去了.这则为什么?先 想一想,再与同伴进行交流.
当视点与A的距离越来越近时，所能看到 的B的部分就越来越少，直至完全消失.这 一过程给人的感觉就是B逐渐“沉”到A后 面去了. 盲区
小结：手电筒与物体，改变其中的一个位置 和方向，影子都会发生改变 。
如图，在一间黑屋子里用一盏白炽 灯照一个球。 （１）球在地上的阴影是什么形状？ 一个圆 （２）当把白炽 灯向远移时，阴 影的大小会怎样 变化？ 阴影会变小
总结
探照灯、手电筒、路灯 和台灯的光线可以看成 是从一点出发的，像这 样的光线所形成的投影 称为中心投影。
小结
拓展
中心投影
• 探照灯,手电筒,路灯,和台灯的光线可以看 成是从一点出发的光线,像这样的光线所形 成的投影称为中心投影(central projection). • 皮影是用兽皮或纸板做成的人物剪影来表演 故事的戏曲.用灯光照射在银幕上,艺人在幕 后一边操纵剪影,一边演唱,并配以音乐. • 在灯光的照射下,做不同的手势可以形成各 种各样的手影. • 皮影和手影都是在灯光照射下形成的影子.
