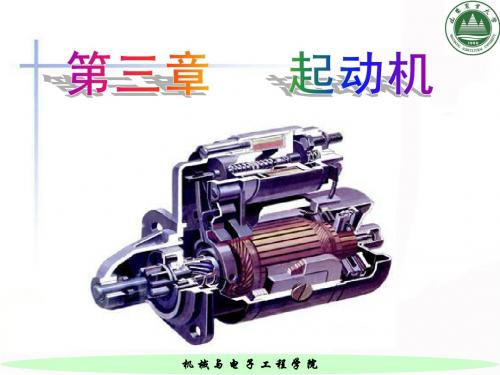

第三章起动机概述一、发动机起动方式发动机靠外力起动，常用起动方式有：1、人力起动（手摇或绳拉，小功率发动机）2、电力起动机起动（简称起动机起动，电动机带动，现代汽车发动机广泛应用）3、汽油机起动（小型汽油机带动，大功率柴油机）4、压缩空气起动（压缩空气冲入气缸，大型柴油机组如轮船、电站）二、起动机功用、组成与工作过程电力起动机简称起动机。
1、起动机功用：起动发动机（将蓄电池的电能转换为机械能-电磁转矩，驱动发动机飞轮旋转）。
2、起动机组成：一般由三部分组成（1）直流电动机：产生转矩。
普遍采用串激（励）式直流电动机。
（2）传动机构（啮合机构）：传递动力和切断动力（起动时将起动机转矩传给发动机曲轴，起动后断开发动机向发电机的逆向动力传递）。
（3）控制装臵（操纵机构）：控制起动机驱动齿轮与发动机飞轮的啮合与分离以及电动机电路的通断（对于某些汽油发动机还兼有短路点火线圈附加电阻的作用）。
三、起动机的种类1、起动机分类随着起动机结构与性能的不断发展，出现了多种结构型式。
（1）按总体结构①普通起动机：无特殊结构和装臵（电磁式电动机即磁场由电产生，起动机与驱动齿轮之间直接通过单向离合器传动即传动机构无减速装臵）。
汽车起动机普遍使用。
如EQ1090配用的QD124、QD1212型，CA1090配用的QD1215型和桑塔纳轿车配用的QD1225型起动机。
②永磁起动机：以永久磁铁作磁极，取消磁场线圈。
结构简化、体积小、重量轻。
近年出现的新型起动机。
③减速起动机：在起动机与驱动齿轮之间增设了一组减速齿轮，即传动机构设有减速装臵。
具有结构尺寸小、重量轻、起动可靠等优点（可采用小型高速、低转矩电动机，质量和体积比普通起动机减小30%-35%），在轿车上的应用日渐增多。
（3）按传动机构驱动齿轮啮入方式①惯性啮合式：依靠驱动齿轮自身旋转的惯性力啮入飞轮齿环。
结构简单，但工作可靠性较差，现很少采用。
②电枢移动式（电磁啮合式）：靠磁极产生的电磁力使电枢作轴向移动，带动固定在电枢轴上的驱动齿轮啮入飞轮齿环。
起动机的拆装--电子教案第一章：起动机概述1.1 起动机的功能解释起动机的作用和重要性讨论起动机在汽车启动过程中的角色1.2 起动机的类型介绍不同类型的起动机及其特点比较电磁感应式和电动机式起动机1.3 起动机的组件介绍起动机的主要组成部分，包括电机、传动机构和控制单元第二章：起动机的拆卸2.1 安全操作规程讨论在进行起动机拆卸时的安全注意事项说明正确穿戴个人防护装备的必要性2.2 拆卸工具和设备介绍拆卸起动机所需的工具和设备演示如何正确使用这些工具和设备2.3 拆卸过程逐步说明拆卸起动机的具体步骤包括拆卸传动带、固定螺栓和连接管路等操作第三章：起动机的检查与维护3.1 检查起动机介绍如何检查起动机的性能和磨损情况解释如何评估起动机是否需要更换或维修3.2 维护起动机讨论定期维护起动机的重要性说明如何更换机油、清洁部件和检查电气连接3.3 故障诊断与排除介绍常见的起动机故障及其原因演示如何诊断和排除这些故障第四章：起动机的安装4.1 安装工具和设备介绍安装起动机所需的工具和设备说明如何正确使用这些工具和设备4.2 安装过程逐步说明安装起动机的具体步骤包括固定螺栓、连接管路和检查传动带等操作4.3 试运行与检查介绍如何进行起动机的试运行和检查解释如何确保起动机正常运行并满足性能要求第五章：起动机故障案例分析5.1 案例一：起动机无法启动分析一起动机无法启动的故障案例解释可能的原因和解决方案5.2 案例二：起动机异响分析一起动机异响的故障案例讨论可能的原因和相应的维修措施5.3 案例三：起动机过热分析一起动机过热的故障案例说明可能的原因和预防措施第六章：起动机的电子控制系统6.1 电子控制系统的功能解释起动机电子控制系统的目的和重要性讨论系统如何控制起动机的启动和停止6.2 电子控制系统的组成介绍起动机电子控制系统的关键组成部分，包括传感器、控制单元和执行器说明各部分如何协同工作以控制起动机6.3 故障诊断与维修讨论如何诊断电子控制系统的故障演示如何维修或更换故障的电子控制系统部件第七章：起动机的性能测试7.1 测试设备和工具介绍用于测试起动机性能的设备和工具说明如何正确使用这些设备和工具7.2 性能测试方法详细说明如何进行起动机性能测试包括测试起动机的转速、扭矩和启动时间等参数7.3 测试结果分析讨论如何解读测试结果解释测试结果对于诊断起动机性能问题的意义第八章：起动机的节能与环保8.1 节能技术与措施讨论起动机节能技术的重要性介绍提高起动机效率的技术和措施8.2 环保要求与合规解释起动机环保法规的要求说明如何确保起动机符合排放标准和环保规定8.3 节能与环保的实践应用探讨在实际应用中如何实施节能和环保措施分享成功案例和最佳实践经验第九章：起动机的智能化发展9.1 智能化技术概述介绍起动机智能化技术的发展趋势讨论智能化技术在起动机领域的应用前景9.2 智能控制系统的原理解释智能控制系统如何提高起动机的性能和可靠性介绍系统中的高级算法和技术9.3 智能化发展的挑战与机遇讨论智能化发展中面临的挑战和问题探讨智能化技术对起动机行业带来的机遇和影响第十章：起动机的未来发展趋势10.1 新能源汽车对起动机的影响分析新能源汽车对传统起动机技术的挑战讨论起动机在新能源汽车中的角色和未来发展10.2 起动机技术革新介绍起动机技术的创新和发展方向探讨电动起动机、混合动力起动机等领域的前景10.3 行业标准和规范的未来变化预测起动机行业标准和规范的未来变化趋势讨论如何适应和应对这些变化以保持竞争力重点和难点解析1. 起动机概述：理解起动机在不同类型车辆中的作用和重要性，以及它在汽车启动过程中的关键角色。
汽修教案起动机拆装、检测一、教学内容本节课我们将学习《汽车维修技术》教材第3章“汽车电气设备”中的第2节“起动机拆装与检测”。
具体内容包括起动机的结构、工作原理，拆装步骤，检测方法以及常见故障的排查。
二、教学目标1. 理解起动机的结构、工作原理以及拆装、检测的重要性。
2. 学会起动机的拆装步骤、检测方法，并能独立完成实际操作。
3. 能够分析并解决起动机的常见故障。
三、教学难点与重点重点：起动机的拆装步骤、检测方法及注意事项。
难点：起动机故障的诊断与分析。
四、教具与学具准备1. 教具：起动机实物、检测仪器、拆装工具、挂图等。
2. 学具：起动机拆装与检测手册、练习册等。
五、教学过程1. 导入新课：通过展示起动机实物，引发学生兴趣，介绍起动机在汽车电气设备中的重要性。
2. 理论知识讲解：a. 起动机的结构与工作原理b. 起动机拆装、检测的步骤与注意事项3. 实践操作演示：a. 拆装起动机，边操作边讲解b. 使用检测仪器检测起动机性能，边操作边讲解4. 随堂练习：学生分组进行起动机拆装与检测练习，教师巡回指导。
5. 例题讲解：针对起动机常见故障，进行诊断与分析，提出解决方案。
六、板书设计1. 起动机结构、工作原理示意图2. 拆装步骤、检测方法流程图3. 常见故障诊断与分析七、作业设计1. 作业题目：a. 请简述起动机的工作原理。
b. 列出起动机拆装步骤，并说明注意事项。
起动机不能转动起动机转动无力2. 答案：a. 起动机工作原理：电磁原理，通过电磁力使起动机齿轮与飞轮啮合，实现启动发动机。
b. 拆装步骤及注意事项：见教材或课堂笔记。
c. 故障分析及解决方案：见教材或课堂讲解。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生利用课余时间，了解起动机的更新换代、新技术，提高自身知识储备。
重点和难点解析一、教学难点与重点1. 起动机拆装步骤的准确性和顺序。
2. 起动机检测方法及故障诊断技巧。
3. 实践操作中的安全注意事项。
第三章起动机.实验一起动机的拆解与检测一、实训目的1．掌握起动机的拆装顺序。
2．了解起动机各零件名称和作用。
3．掌握对起动机进行简单测量的方法。
4．学习拆解检修及装配起动机作业的基本方法。
二、工具材料汽车用起动机；万用表；维修工具。
三、操作要点及项目1．起动机拆解和清洗（1）首先将待修起动机外部的尘污、油污清除。
（2）拆下连接片与电磁开关，取下电磁铁芯。
（3）拆下防尘箍，用钢丝钩子提起电刷弹簧取出电刷（共4只）。
（4）拆下起动机贯穿螺栓，使后端盖、起动机外壳、电枢分离。
（5）取下拨叉支承销，取下驱动端盖、拨叉与转子总成。
（6）用专用工具拆下止推座圈，取下驱动齿轮、单向离合器。
各总成是否继续进一步分解，应视具体情况而定。
（7）对分解的零部件进行清洗。
清洗时，对所有的绝缘部件，只能用干净布蘸少量汽油擦拭，其他机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。
2．起动机主要部件的检测⑴直流电动机的检修1）磁场绕组（定子）的检查：如图3-1所示磁场绕组断路的检查：首先通过外部验视，看其是否有烧焦或断路处，若外部验视未发现问题，可用万用表电阻R×1 档检测，两表笔分别接触起动机外壳引线（即电流输入接线柱）与磁场绕组绝缘电刷接头是否导通，如果测得的电阻无穷大，说明磁场绕组断路，应予以检修或更换。
磁场绕组搭铁的检查：用万用表电阻R×10K档（或数字万用表高阻档）检测磁场绕组图3-1 磁场绕组断路及搭铁的检查电刷接头与起动机外壳是否相通，如果相通，说明磁场绕组绝缘不良而搭铁；如果阻值较小，说明有绝缘不良处，应检修或更换磁场绕组。
磁场绕组短路的检查：可用2V直流电进行接线，如图3-2所示。
电路接通后，将改锥放在每个磁极上，检查磁极对改锥的吸引力是否相同。
若某一磁极吸力太小，就表明该磁场绕组有匝间短路故障存在。
2）电枢绕组（转子）的检查电枢绕组的检查，可在电气万能试验台上的电枢检验仪上进行。
搭铁检验：用附件F6一根，一端插入插座33，一端接电枢轴，另一根附件F6一端插入插座34，一端接至整流子铜片，如有搭铁，指示灯25即亮，可标出搭铁的整流子铜片。
短路检验：如图3-3，将待试的电枢放在电枢感应仪3上，接通开关60，灯19亮，感应仪配备一钢片，将该钢片放置于电枢铁芯线槽上，如该钢片振动发声，则表明绕组有短路故障。
不断慢慢转动电枢一圈，将钢片依次逐个放置于各线槽上，对每一故障处作出标记。
由于起动机电枢绕组采用波绕法，所以当钢片在四个铁芯槽出现振动时，说明相邻换向器铜片间短路；当钢片在所有槽上振动时，说明同一个槽中上、下两层导线短路。
3-2 磁场绕组短路的检查图3-3 电枢短路检验操作图断路检验：如图3-4，将待试的电枢放在感应仪上3上，接通开关60，灯19将感应仪所附试棒两触针放在相邻两整流子片上，若电流表18针不动，移动触针至电流表指出某一电流数值，固定此触针位置，然后转动电枢，使其余两邻片也达到至此位置，用触针测其电流，如电枢没有损坏，相邻两整流子片在电流表18上的读数均应不变，若电流表18无读数则表明该绕组断路。
使用万用表对电枢绕组搭铁的检查：用电阻R×10K档检测，如图3-5所示，用一根表笔接触电枢，另一根表笔依次接触换向器铜片，万用表指针不应摆动即电阻为无穷大，否则说明电枢绕组与电枢轴之间绝缘不良有搭铁之处。
使用万用表对电枢绕组的短路检查：用电阻R×1Ω档检查换向器和电枢铁芯之间是否导通，如图3-6所示。
如有导通现象，说明电枢绕组搭铁，应更换电枢。
使用万用表对电枢绕组断路的检查：用电阻R×1Ω档，将两个表笔分别接触换向器相邻的铜片，如图3-7所示，测量每相邻两换向片间是否相通，如万用表指针指示“0”，说明电枢绕组无断路故障，若万用表指针在某处不摆动，即电阻值为无穷大，说明此处有断路故障，应更换电枢。
图3-4 电枢断路检验操作图图3-5 检测电枢轴与电枢绕组之间的绝缘电阻图3-6 电枢绕组搭铁的检查图3-7 电枢绕组断路的检查对于磁场绕组的断路、短路、搭铁故障都应对其检修或更换。
3）电枢轴的检查用千分表检查电枢轴是否弯曲，如图3-8所示。
若铁芯表面摆差超过0.15mm 或中间轴颈摆差大于0.05mm时，均应进行校正或更换。
另外，还应检查电枢轴上的花键齿槽，如严重磨损或损坏，则应修复或更换。
4）电刷的检查检查电刷的高度：电刷高度应不低于新电刷高度的2/3（国产起动机新电刷高度一般为14mm），即7～10mm，否则应换新。
检查电刷架的接触面积电刷与整流子表面之间的接触面积应达到75%以上，否则应研磨电刷。
⑵传动机构的检修1）检查拨叉拨叉应无变形、断裂、松旷等现象，回位弹簧应无锈蚀、弹力正常，否则应更换。
2）驱动齿轮的检查驱动齿轮的齿长不得小于全齿长的1/3（如解放牌与跃进牌汽车的齿长不应短于16mm），且不得有缺损、裂痕，否则应予更换；齿轮磨损严重或扭曲变形时，也应以更换。
3）单向离合器的安装与检查如图3-9 所示，将单向离合器及驱动齿轮总成装到电枢轴上，握住电枢1，当转动单向离合器外座圈2时，驱动齿轮总成应能沿电枢轴自如滑动。
如图3-10所示，在确保驱动齿轮无损坏的情况下，握住外座圈，转动驱动齿轮，应能自由转动；反转时不应转动，否则就有故障，应更换单向离合器。
电磁开关线圈的检查：电磁开关圈的检查，用万用表R×1 档分别测量吸引线圈和保持线圈的电阻，吸引线圈的电阻值一般在0.6Ω以下，而保持线圈的阻值一般在1Ω左右。
如万用表指针不摆动即电阻无穷大，说明线圈断路；若电阻值小于规定值，说明线圈有匝间短路。
图3-8 电枢轴弯曲度的检验图3-9 单向离合器总成的安装与检查线圈断路或短路均需更换。
将上述检测结果填入表3-1，并与标准要求比较，做出结论。
表3-1起动机检测数据记录表序号检测项目标准情况检测情况结论1 磁场绕组磁场绕组断路的检查通（0Ω）①合格②不合格磁场绕组搭铁的检查不通（∞）磁场绕组短路的检查每个磁极对改锥的吸引力相同2 电枢绕组断路检验试验台电流表读数均应不变1）合格2）不合格万用表R=0Ω搭铁检验试验台搭铁灯不亮万用表R=∞短路检验试验台钢片不振动万用表R=∞续表3-13 电枢轴弯曲度≯0.15mm1）合格2）不合格4 电刷高度7～10mm1）合格2）不合格5电磁开关线圈吸引线圈电阻值（Ω）0.6Ω以下1）合格2）不合格保持线圈的阻值（Ω）1Ω图3-10 单向离合器的进一步检查3．起动机的清洗与装配1）对分解的零部件进行清洗，清洗时，对所有的绝缘部件，只能用干净布蘸少量汽油擦拭，其他机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。
注意：整流片及电刷表面在装配时，不应沾有油污。
2）按解体的相反顺序进行安装，在将电枢轴装入电刷架时，应防止将电刷撞断，必要时使用专用工具进行安装。
3）装配完毕后，转子应转动灵活，无碰擦或卡滞现象。
4）用改锥沿轴向拨动驱动齿轮，应能伸出并能自动回位。
实验二起动机的调整与试验一、实训目的1．进一步学习汽车电气试验台的使用方法。
2．掌握起动机的试验方法。
二、工具材料汽车用起动机、TDQ-2型汽车电气万能试验台、手持式转速表。
三、操作要点及项目⒈起动机的调整起动机检修装复后，必须做认真细致地调整，以防止起动机齿轮啮合不良、有冲撞声、起动困难等现象。
⑴驱动齿轮与止推垫圈之间间隙的调整电磁操纵强制啮合式起动机驱动齿轮与止推垫圈之间间隙的调整如图3-11所示将电磁开关的活动铁芯推至使其开关刚好接通的位置，并保持稳定，测量驱动齿轮与止推垫圈端面之间的间隙值，一般为4～5mm，如不符合，可适当拧入或旋出拨叉2与活动铁芯4的连接螺杆3进行调整，然后再将活动铁芯顶到极限位置，此时驱动齿轮与止推垫圈之间的间隙应减小到1.5～2.5mm，如不符合，可调整齿轮行程限位螺钉1，直至合格为止。
⑵起动机开关接通时刻的调整电磁开关的调整，主要是调整点火线圈附加电阻短路接线接触片的接通时刻。
一般在电磁开关内，短路点火线圈附加电阻都是利用主接线柱触头与接触盘之间的辅助接触片进行调整的。
调整时只需将辅助接触片做适当的弯曲即可。
⑶起动机驱动齿轮端面与驱动端盖突缘面之间距离的调整如图3-12所示。
有些汽车（如东风EQ1090、北京2020等）起动机，规定了起动机不工作时，驱动齿轮端面与后端盖突缘面之间的距离，如图3-13所示。
如东风EQ1090型汽车起动机规定此值为29～32mm，北京2020型汽车起动机规定此值为32.5～34 mm。
不符合规定值时，可调整后端盖上的齿轮行程限位螺钉。
图3-11 电磁操纵强制啮合式起动机驱动齿轮与止推垫圈之间间隙的调整图3-12 驱动齿轮端面与驱动端盖突缘面之间距离的调整表3-2 起动机调整参数记录表起动机型号：调整项目调整部位标准值（mm）调整值（mm）驱动齿轮与止推垫圈之间间隙的调整电磁操纵强制啮合式起动机驱动齿轮与止推垫圈之间间隙起动机开关接通时刻的调整起动机驱动齿轮端面与驱动端盖突缘面之间距离⒉起动机的空载试验起动机空载试验的目的是通过试验测量起动机的空载电流和空载转速，并与标准值比较，从而判断起动机内部是否有电气故障和机械故障。
空载试验步骤如下：⑴装夹起动机将被试起动机夹紧在汽车电气万能试验台的制动夹具上。
注意：在装夹过程中，应注意连接起动机的电枢接线柱的导线线头避免与制动夹具的V 型块接触，造成短路，可采用加垫绝缘胶皮的方法。
⑵电路连接与试验试验原理电路如图3-13所示。
图3-13 起动机空载试验原理图3-14 起动机空载实验接线操作图按以下方法连接试验电路：1）用附件F1一端连接插座54，另一端与起动机电枢接线柱连接。
2）用附件F2连接插座53与51（51为12V插座，若起动机为24V，则应连接插座52；若起动机为6V，则应连接插座50）。
⑶试验操作如图3-14所示。
1）按下开关56，起动机开始转动，从电流表15可读到空转电流值，并填入表格中；2）用手持式转速表紧接在电枢轴的驱动端，测得起动机的空转转速，并填入表格中；3）松开开关56，起动机空载试验结束。
注意：空载试验时，试验不能超过1min，以免起动机过热而损坏。
另外，换向器上不应有火花，电枢旋转应平稳，不应有机械的磨擦声，起动机不应有明显抖动和异响，若有异常现象发生，应停止试验，查明原因，排除故障后再进行。
⑷将起动机空载试验数据（转速和电流）填入表3-3中，并与标准值相比较，对起动机做出综合评价。
表3-3 起动机空载试验数据⒊起动机的全制动试验起动机的全制动试验（又称制动扭矩试验）必须选用空载试验性能良好的起动机。
试验的目的是通过全制动试验测量起动机在完全制动时所消耗的电流和制动扭矩，并与标准值比较，以判断起动机主电路是否正常，单向离合器是否打滑。
