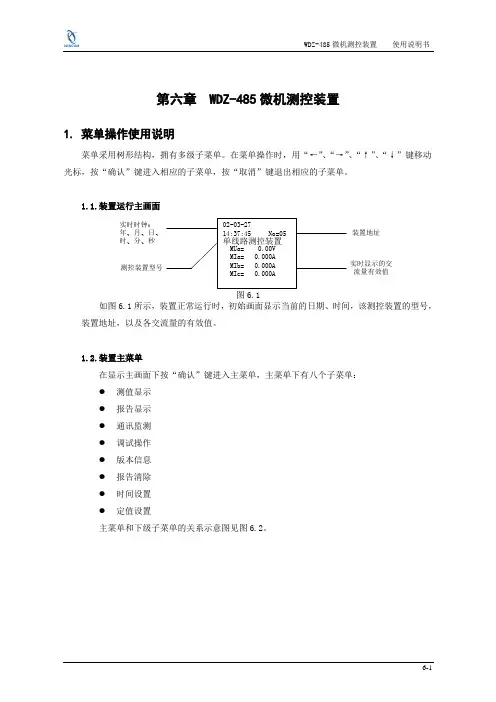

第六章WDZ-485微机测控装置1.菜单操作使用说明菜单采用树形结构，拥有多级子菜单。
在菜单操作时，用“←”、“→”、“↑”、“↓”键移动光标，按“确认”键进入相应的子菜单，按“取消”键退出相应的子菜单。
1.1.装置运行主画面实时时钟年 月 日 时 分 秒测控装置型号装置地址实时显示的交流量有效值图6.1如图6.1所示，装置正常运行时，初始画面显示当前的日期、时间，该测控装置的型号，装置地址，以及各交流量的有效值。
1.2.装置主菜单在显示主画面下按“确认”键进入主菜单，主菜单下有八个子菜单：●测值显示●报告显示●通讯监测●调试操作●版本信息●报告清除●时间设置●定值设置主菜单和下级子菜单的关系示意图见图6.2。
图6.21.3.测值显示测值显示菜单下有六个子菜单，子菜单的显示画面详见图6.3。
1.3.1.状态量显示实时的显示遥信等状态量变位的信息，相应的报告在报告显示里有详细记录。
1.3.2.测量量显示显示直流模拟量、三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因素、频率。
1.3.3.电度脉冲显示显示有功电度脉冲、无功电度脉冲。
1.3.4.电度电能显示显示有功电度电能、无功电度电能。
1.3.5.复数显示显示三相电压、零序电压、三相电流、零序电流的复数表示（前为实部，后为虚部）。
1.3.6.相角显示显示三相电压、零序电压、三相电流、零序电流的相角。
图6.31.4.报告显示报告显示菜单下有五个子菜单，子菜单的显示画面详见图6.4。
图6.41.4.1.自检报告显示1.4.2.遥信变位报告显示1.4.3.远方命令显示1.4.4.统计报告显示见图6.5。
保护跳闸次数遥控跳闸次数复位次数保护合闸次数遥控合闸次数图6.51.4.5.装置上电信息显示装置上电后，装置上电信息里显示的数字尾数都是奇数为装置正常。
1.5.通讯监测通讯监测菜单下有四个子菜单，显示画面详见图6.6。
●网络N1监测●网络N2监测●调试口监测●电能板监测图6.61.6.调试操作调试操作菜单包含开关控制、继电器控制、电能板调试三个子菜单，显示画面详见图6.7。
PMF553箱变智能监控装置技术及使用说明书（Ver3.3）许昌智能继电器股份有限公司XUCHANG INTELLIGENT RELAY CO.，LTD.产品一览表：PMF553箱变智能监控装置系列型号功能配置应用场合备注PMF553A 1）交流量采集：6路电压、6路电流2）开关量：22路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）通讯功能：2路RS485口，2路光纤以太网光口,传输距离不低于50公里，可组成自愈式光纤环网，支持IEC60870-5-103协议7）故障录波：记录故障点前3后5个波形应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制PMF553B 1）交流量采集：6路电压、6路电流2）开关量：48路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；4）电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）光纤通讯：2路光纤以太网口,传输距离不低于50公里，可组成自愈式光纤环网，支持IEC60870-5-103协议7）通信管理：8路RS485主站接口可接入汇流箱、逆变器等他智能设备并可完成规约转换8）故障录波：记录故障点前3后5个波形应用于光伏电站发电单元箱变信息、逆变器汇流箱信息的采集及控制分裂变低压侧双侧电流电压采集及开关的控制此装置融合了通信管理机、光纤交换机、测控保护等功能PMF553C 1）交流量采集：6路电压、6路电流2）开关量：22路开入，6路继电器出口3）直流输入：2路热电阻，2路4-20mA；4）电气量保护：三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等5）非电量保护：8路独立（跳闸、告警可选），重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等6）通讯功能：2路RS485口，1路以太网接口，提供标准MODBUS规约，方便接入综自系统7）故障录波：记录故障点前3后5个波形应用于光伏电站升压分裂变低压侧双侧电流电压采集及开关的控制目录1．装置简介 (1)2．技术指标 (2)3.型号说明 (4)4．装置硬件 (4)5．保护功能 (5)7．装置使用说明 (9)8．装置接线说明 (11)9．装运说明及注意事项 (11)10．贮存及保修 (11)11．供应成套性 (11)12．订货须知 (12)13．附图 (13)PMF553箱变智能监控装置1．装置简介PMF553箱变智能监控装置具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，同时此装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏发电子系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现升压站对光伏发电单元或风电场的远程管理和自动化监控，满足光伏电站以及风电场全面智能化、“无人值班，少人值守”的运行管理方式。
8路串口继电器说明书适用产品系列/型号：LH-IO808历史版本目录1.产品介绍 ------------------------------------------------------------------------------ - 4 -1.1.产品简介-------------------------------------------------------------------------- - 4 -1.2.工作模式说明 --------------------------------------------------------------------- - 5 -1.2.1.正常模式 --------------------------------------------------------------------- - 5 -1.2.2.闪开闪闭功能----------------------------------------------------------------- - 5 -1.2.3.本机非锁联动模式 ------------------------------------------------------------ - 6 -1.2.4.本机自锁联动模式 ------------------------------------------------------------ - 6 -1.2.5.本机互锁模式----------------------------------------------------------------- - 6 -1.2.6.双机非锁联动模式 ------------------------------------------------------------ - 7 -1.2.7.双机自锁联动模式 ------------------------------------------------------------ - 7 -2.规格参数 ------------------------------------------------------------------------------ - 9 -3.产品尺寸 ----------------------------------------------------------------------------- - 11 -4.通信协议与数据格式 ------------------------------------------------------------------ - 11 -4.1.上位机软件下载 ------------------------------------------------------------------ - 11 -4.2.设备通信配置 -------------------------------------------------------------------- - 12 -4.2.1.地址的设定与读取 ----------------------------------------------------------- - 12 -4.2.2.波特率的设定与读取 --------------------------------------------------------- - 13 -4.3.通信协议说明 -------------------------------------------------------------------- - 13 -4.3.1.Modbus寄存器说明--------------------------------------------------------- - 14 -4.3.2.指令列表 -------------------------------------------------------------------- - 16 -4.3.3.指令详解 -------------------------------------------------------------------- - 18 -4.4.主动上报协议 -------------------------------------------------------------------- - 23 -5.电气接线 ----------------------------------------------------------------------------- - 24 -5.1.产品使用拓扑图 ------------------------------------------------------------------ - 24 -5.2.产品接线端子定义---------------------------------------------------------------- - 24 -5.3.产品输入接线图 ------------------------------------------------------------------ - 26 -5.4.产品输出接线图 ------------------------------------------------------------------ - 28 -6.产品维护保养------------------------------------------------------------------------- - 30 -6.1.设备使用环境 -------------------------------------------------------------------- - 30 -6.2.常见问题与解决办法-------------------------------------------------------------- - 30 -7.售后服务 ----------------------------------------------------------------------------- - 32 -7.1.售后服务承诺 -------------------------------------------------------------------- - 32 -7.2.免责声明------------------------------------------------------------------------- - 32 -7.3.联系方式------------------------------------------------------------------------- - 32 -用户须知❖使用前请详细阅读本说明书，并保存以供参考。
