RS485继电器模组使用说明

JaRa 2108S/D双重防雷、光电隔离型RS-485中继器Fig 11．产品简介2108系列产品是捷瑞公司专门针对工业应用而推出的高性能RS485光电隔离中继器。

采用捷瑞工业模块式设计，同时提供导轨安装与壁挂式安装两种安装方式（详见Fig7.1、7.2）。

RS485信号端具有双重防静电防浪涌功能，使产品使用寿命更长。

光电隔离功能可以更有效的保护您的设备或网络。

每个RS485接收器为1/8标准负载，允许同时将256个2108中继器并联扩展您的485网络。

具备失效保护功能，有效的将故障隔离。

外部电源为双+5V 和+9～+24V 备投--说明：·2108S 为单端隔离。

此时，信号1端(GND1)是被隔离端，外部电源直接给信号2端(GND2)供电·2108D 为双端隔离。

此时，信号1端(GND1)、信号2端(GND2)与电源端(GND)三者之间是彼此隔离的·无论是2108S 还是2108D，两个信号端之间彼此都是隔离的·当2108接上电源时，红色指示灯Power 亮 ·当2108处在通信状态时，绿色指示灯>>>和<<<指示信号传输的方向·未标功能的接线端子为空（未用） 电源同时给2108供电。

当其中的一个电源出现故障时，另外一个电源可以继续给2108供电。

3．2108S/D隔离方式下图为2108S/D的系统供电框图（Fig 2.1为2108S,Fig 2.2为2108D）Fig 2.1 Fig 2.2说明：2108S为单端隔离（隔离信号1端），2108D为双端隔离（信号1端和信号2端都隔离）。

即：2108S的电源与信号端2是非隔离的，而与信号端1是隔离的（如图Fig2.1所示，）。

2108D的电源端与信号1端和2端彼此之间都是隔离的。

可以用万用表验证2108S/D的隔离方式。

将万用表拨到短路档，分别测量GND、GND1和GND2三个地之间的短路情况。

JaRa 2108S/D双重防雷、光电隔离型RS-485中继器产品使用说明书1．产品简介2108系列产品是捷瑞公司专门针对工业应用而推出的高性能RS485光电隔离中继器。

采用工业模块式设计，易于安装。

RS485端具有双重防静电防浪涌功能。

2108系列产品分为两种型号---2108S、2108D。

两种种产品外形尺寸以及使用都完全相同，唯一的区别是隔离方式不同。

2108S为单端隔离；2108D为双端隔离。

（详细区别见产品系统供电框图）2．2108S/D外形及引脚定义（注意：图中NC表示“未用”）说明：2108S为单端隔离。

此时，SG2与GND是同一个地。

但，与SG1不是同一个地2108D为双端隔离。

此时，SG1、SG2、GND三者不是同一个地2108S/D接上电源时，电源指示灯Power（红色）长亮当有数据由左向右传输时，指示灯>>>（绿色）闪烁当有数据由右向左传输时，指示灯<<<（绿色）闪烁3．性能参数接口标准 兼容EIA/TIA的RS485标准传输介质 普通双绞线传输距离 单端0---1.2Km，双端2400m，可使您的485网络再延长1200m通信速率 300---115200bps挂接点数 32个标准节点隔离电压 2500V供电方式 在接线柱的VPP和GND之间接+8VDC～+30VDC直流电源最大功率 <1W信号 SG1端：A、B、SG1(可选)；SG2端：A、B、SG2(可选)工作方式 半双工通信协议 透明工作温度 -10℃---50℃相对湿度 5%---95%备注：2108S/D的外部供电电源设计为可以从两端提供，既，将+9VDC～+24VDC直流电源接在2108S/D的任何一端都可以。

两端的电源地（GND）是相通的，但两端的电源VPP是不通的。

详细情况参见2108S/D的内部供电框图4．2108S/D的内部电源供电框图4.1 2108S（单端隔离）（注意：2108S的SG1端485的信号地（SG1）与电源地（GND）是同一个地）4.2 2108D（双端隔离）（注意：2108D的右信号地SG1、信号地SG2与电源地（GND）彼此不是同一个地）5．应用举例5．1 2108S/D并联方式扩展RS-485网络说明：并联2108S/D方式用于在同一个区域内扩展您的485通信网络，增加您的485网络的设备数量。

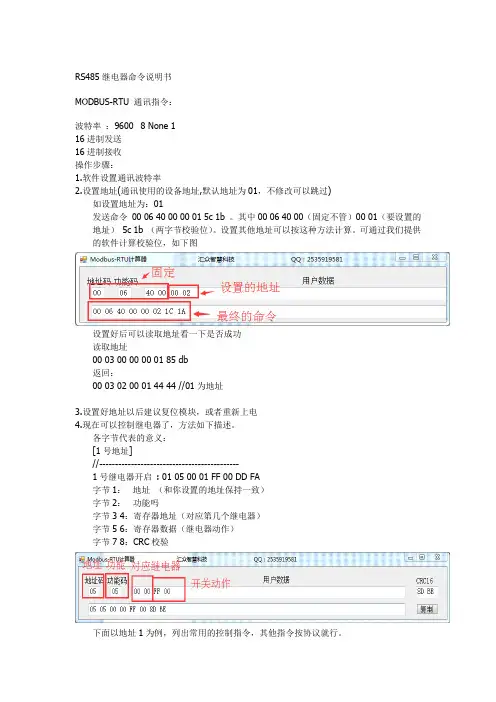

RS485继电器命令说明书MODBUS-RTU 通讯指令：波特率：9600 8 None 116进制发送16进制接收操作步骤：1.软件设置通讯波特率2.设置地址(通讯使用的设备地址,默认地址为01，不修改可以跳过)如设置地址为：01发送命令00 06 40 00 00 01 5c 1b 。

其中00 06 40 00（固定不管）00 01（要设置的地址）5c 1b （两字节校验位）。

设置其他地址可以按这种方法计算。

可通过我们提供的软件计算校验位，如下图设置好后可以读取地址看一下是否成功读取地址00 03 00 00 00 01 85 db返回：00 03 02 00 01 44 44 //01为地址3.设置好地址以后建议复位模块，或者重新上电4.现在可以控制继电器了，方法如下描述。

各字节代表的意义：[1号地址]//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA字节1：地址（和你设置的地址保持一致）字节2：功能吗字节3 4：寄存器地址（对应第几个继电器）字节5 6：寄存器数据（继电器动作）字节7 8：CRC校验下面以地址1为例，列出常用的控制指令，其他指令按协议就行。

[1号地址]//--------------------------------------------0号继电器开启: 01 05 00 00 FF 00 8C 3A0号继电器关闭: 01 05 00 00 00 00 CD CA//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA1号继电器关闭: 01 05 00 01 00 00 9C 0A//-------------------------------------------2号继电器开启: 01 05 00 02 FF 00 2D FA2号继电器关闭: 01 05 00 02 00 00 6C 0A//-------------------------------------------3号继电器开启: 01 05 00 03 FF 00 7C 3A3号继电器关闭: 01 05 00 03 00 00 3D CA单一翻转指令：0号继电器翻转：01 05 00 00 55 00 F2 9A1号继电器翻转：01 05 00 01 55 00 A3 5A2号继电器翻转：01 05 00 02 55 00 53 5A3号继电器翻转：01 05 00 03 55 00 02 9A全关闭：01 05 00 ff 00 00 fd fa全开启：01 05 00 ff ff ff fc 4a全翻转：01 05 00 ff 5a 00 c7 5a/**********************************************************************/ 读取0号继电器状态：01 01 00 00 00 01 FD CA读取1号继电器状态：01 01 00 01 00 01 AC 0A读取2号继电器状态：01 01 00 02 00 01 5C 0A读取3号继电器状态：01 01 00 03 00 01 0D CA1号继电器读取所有通道状态：01 01 00 FF 00 00 3d c9/*********************************************************************/ 读取所有接口输入状态01 02 00 00 00 00 78 0a返回：01 02 01 01 60 48 //IN1按下01 02 01 02 20 49 //IN2按下01 02 01 04 A0 4B //IN3按下01 02 01 08 A0 4E //IN4按下。

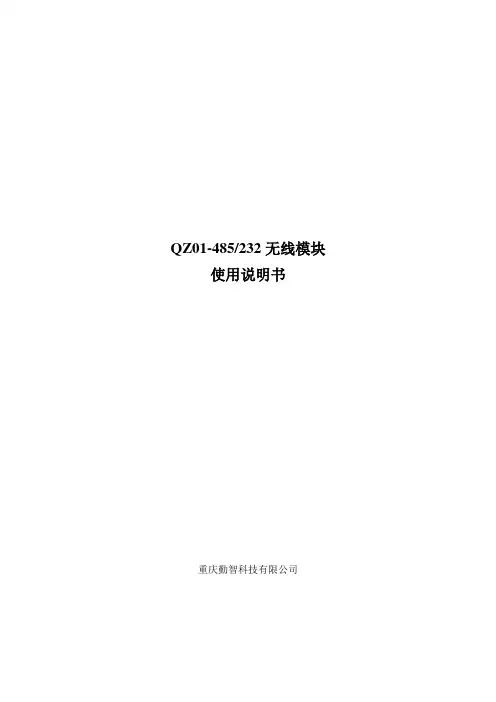

QZ01-485/232无线模块使用说明书重庆勤智科技有限公司使用本公司模块前，请仔细阅读本说明书。

一、概述ZigBee是一种用于控制和监视各种系统的低数据速率低功耗联网无线标准。

ZigBee 所依据的IEEE 802.15.4 标准规定了ZigBee的数据传输速率应在20 kbps、40 kbps 或250 kbps，并且采用ZigBee 的设备应能至少工作两年而无需更换电池。

ZigBee 拟应用于环境控制系统、安全系统、工业传感器以及医疗监控系统等传输数据量少、负载周期短的系统。

本说明书涉及到的QZ01-485-100和QZ01-485-1600均采用飞思卡尔半导体（原摩托罗拉半导体）的经济高效的单封装（SiP）MC13213 ZigBee解决方案。

运用ZigBee技术的家庭消费类产品包括：带有照明和HVAC控制设备的家庭自动化系统、安全系统、百叶窗控制及遥控器、以及用于机顶盒和其他娱乐设备的远程控制。

带有附件接口的消费产品可在售后增加ZigBee功能，例如掌上电脑或笔记本电脑中的紧凑型闪存或PCMCIA插槽。

本说明书包括两种模块：QZ01-485-100和QZ01-485-1600模块。

QZ01-485-100模块采用IEEE802.15.4标准和ZigBee协议，采用单片集成电路，通信距离不小于100m；QZ01-485-1600模块是增强型的ZigBee模块，具有通信距离远、抗干扰能力强、组网灵活等优点和特性；可实现一点对多点及多点对多点之间的设备间数据的透明传输；可组成星型和网状网络结构。

二、性能指标●设备省电ZigBee技术采用了多种节电的工作模式，可以确保两节五号电池工作长达6个月到两年。

●通信可靠ZigBee采用了CSMA/CA的碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据的竞争和冲突；MAC层采用了完全确认的数据传输机制，每个发送的数据包都必须等待接收方的确认信息。

RS485通信用户手册VPMHT271a－CCopyright © 2002-2004 Fuji Electric FA Components & Systems Co., Ltd.All rights reserved.本使用说明书的版权属于富士电机机器制御株式会社。

未经允许禁止将本手册内容的部分或全部进行转载和复制。

关于本手册内容，可能会由于产品改良而对规格等进行更改，恕不另行通知，请予以谅解。

前言利用变频器主体的操作面板连接用RJ-45连接器（组合式插座）和RS485通信卡（选配件），使操作面板的远程操作、RS485通信等的功能扩展成为可能。

本书就这些扩展功能进行说明。

对于变频器主体的操作请参照各个用户手册以及操作说明书。

为了能够正确的使用，请认真阅读本说明书。

误操作会影响正常运转，降低寿命，造成故障。

请根据使用目的利用以下的相关资料。

FRENIC-Mini名称 资料编号 记载内容用户 手册MHT270产品的概要说明、操作面板的操作方法、控制框图、外围设备的选定、容量的选定、规格、功能代码等产品目录 MH650 产品的概要说明、特性、规格、外形图、选配件等使用说明书 INR-SI47-0754到货时的检查、产品的安装和配线、操作面板的操作方法、故障诊断、维护检查、规格等 RS485通信卡安装说明书 INR-SI47-0773到货时的检查、产品的安装方法FRENiC-VP名称 资料编号 记载内容用户 手册MHT272产品的概要说明、操作面板的操作方法、控制框图、外围设备的选定、容量的选定、规格、功能代码等产品目录 MH651 产品的概要说明、特性、规格、外形图、选配件等使用说明书 INR-SI47-0852到货时的检查、产品的安装和配线、操作面板的操作方法、故障诊断、维护检查、规格等 RS485通信卡安装说明书INR-SI47-0872到货时的检查、产品的安装方法因为资料在随时进行修改，使用时请获取最新版本的资料。

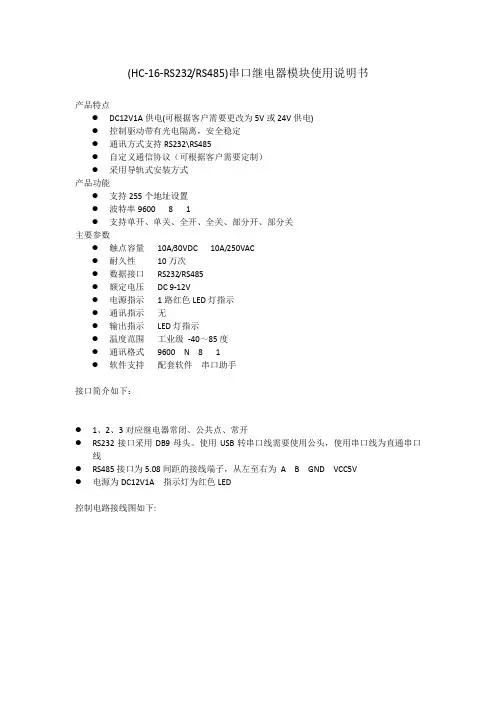

(HC-16-RS232/RS485)串口继电器模块使用说明书产品特点●DC12V1A供电(可根据客户需要更改为5V或24V供电)●控制驱动带有光电隔离，安全稳定●通讯方式支持RS232\RS485●自定义通信协议（可根据客户需要定制）●采用导轨式安装方式产品功能●支持255个地址设置●波特率9600 8 1●支持单开、单关、全开、全关、部分开、部分关主要参数●触点容量10A/30VDC 10A/250VAC●耐久性10万次●数据接口RS232/RS485●额定电压DC 9-12V●电源指示1路红色LED灯指示●通讯指示无●输出指示LED灯指示●温度范围工业级-40～85度●通讯格式9600 N 8 1●软件支持配套软件串口助手接口简介如下：●1、2、3对应继电器常闭、公共点、常开●RS232接口采用DB9母头。

使用USB转串口线需要使用公头，使用串口线为直通串口线●RS485接口为5.08间距的接线端子，从左至右为A B GND VCC5V●电源为DC12V1A 指示灯为红色LED控制电路接线图如下:上位机软件界面：●串口号可以在电脑的设备管理器里查看●模块出厂地址为00通信协议：模块默认地址00 波特率9600 8 1 十六进制AA5A000100FF 打开继电器1 AA5A000000FF 关闭继电器1AA5A001100FF 打开继电器2 AA5A001000FF 关闭继电器2AA5A002100FF 打开继电器3 AA5A002000FF 关闭继电器3AA5A003100FF 打开继电器4 AA5A003000FF 关闭继电器4AA5A004100FF 打开继电器5 AA5A004000FF 关闭继电器5AA5A005100FF 打开继电器6 AA5A005000FF 关闭继电器6AA5A006100FF 打开继电器7 AA5A006000FF 关闭继电器7AA5A007100FF 打开继电器8 AA5A007000FF 关闭继电器8AA5A008100FF 打开继电器9 AA5A008000FF 关闭继电器9AA5A009100FF 打开继电器10 AA5A009000FF 关闭继电器10AA5A00A100FF 打开继电器11 AA5A00A000FF 关闭继电器11AA5A00B100FF 打开继电器12 AA5A00B000FF 关闭继电器12AA5A00C100FF 打开继电器13 AA5A00C000FF 关闭继电器13AA5A00D100FF 打开继电器14 AA5A00D000FF 关闭继电器14AA5A00E100FF 打开继电器15 AA5A00E000FF 关闭继电器15AA5A00F100FF 打开继电器16 AA5A00F000FF 关闭继电器16AA5A00FF00FF 打开所有继电器AA5A00FE00FF 关闭所有继电器AA5A00FC00FF 查询继电器状态返回 AA5A00FC00FF (FC后面的两个十六进制对应的两组8位二进制为十六个继电器的状态 1为打开，0为关闭)AA5A00FD00FF 打开部分继电器以下是对打开部分继电器的详解：FD后面的一个十六进制为打开的指令比如当发送的是AA5A00FD99FF的时候打开的是第1，4，5，8继电器。

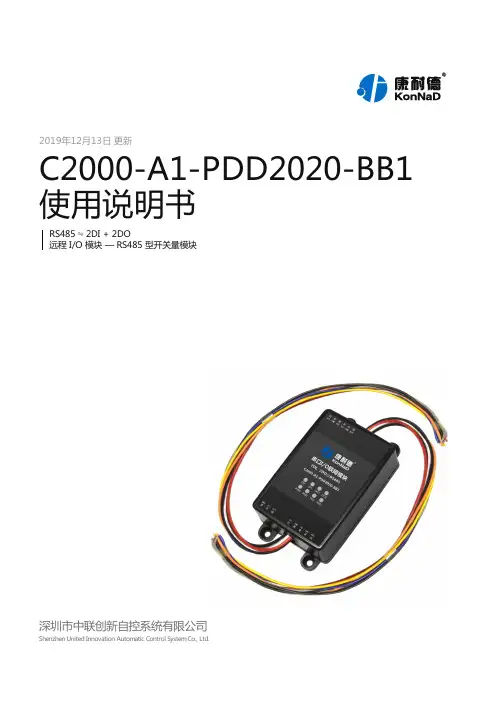

2019年12月13日 更新C2000-A1-PDD2020-BB1 使用说明书RS485 ⇋ 2DI + 2DO远程 I/O 模块 — RS485 型开关量模块深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.24445578810111213131414141414141414151515161617182020232324252526272930目录目录1. 快速使用1.1. 使用前准备1.2. 设备接线1.3. 软件设置及设备调试1.3.1. 设备搜索及参数设置1.3.2. 设备调测2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 产品功能3.1. DI 采集3.1.1. DI 采集类型3.2. DO 控制3.2.1. DO 状态3.2.2. DO 上电状态3.3. 其他功能3.3.1. 滤波器参数4. 软件操作4.1. 软件安装4.2. 软件界面及功能介绍4.3. 软件使用4.3.1. 设置设备串口参数4.3.2. 设备状态查看4.3.3. 设备状态控制5. 通信协议5.1. 寄存器列表5.2. 协议应用范例5.2.1. 读DO 状态(0x01)5.2.2. 写DO 状态(0x0F)5.2.3. 写单个DO 状态(0x05)5.2.4. 读DI 状态(0x02）5.2.5. 读DI 滤波器参数(0x03)5.2.6. 写滤波参数(0x10)6. 装箱清单7. 产品服务【版权声明】©2000 - 2019 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。

本文档涉及的第三方主体的商标，依法由权利人所有。

【免责声明】本文档仅提供有关康耐德产品的信息。

本文档并未授予任何知识产权的许可，包括未以明示或暗示、以禁止发言或其他方式授予任何知识产权许可。

SG485-3 接口扩展模块用户手册目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (4)4 接线 (5)5 电气连接图 (6)6 外形及尺寸安装 (7)前言是众智的中文商标是众智的英文商标SmartGen ―Smart的意思是灵巧的、智能的、聪明的，Gen是generator（发电机组）的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务！不经过本公司的允许，本文档的任何部分不能被复制（包括图片及图标）。

本公司保留更改本文档内容的权利，而不通知用户。

公司地址：中国·河南省郑州高新技术开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1版本发展历史日期版本内容2021-06-08 1.0 开始发布。

2021-07-19 1.1 说明书中图片更新。

2021-11-06 1.2 说明书中图片更新。

2022-09-17 1.3 更新公司Logo.1概述SG485-3是一个RS485接口的扩展模块，共有三个接口，即RS485主机接口、RS485从机1接口、RS485从机2接口，将1路RS485接口转换成2路RS485接口，方便客户通过Modbus RTU协议做监控及数据采集。

2性能和特点其主要特点如下：——采用32位ARM单片机，硬件集成度高，可靠性得到进一步提升；——供电电源电压DC 8V至DC 35V连续供电；——控制器采用35mm导轨安装方式；——模块化结构设计，可插拔式接线端子，结构紧凑，安装方便。

3规格表2性能参数项目内容工作电压DC8V~DC35VRS485接口波特率：9600bps，使用带屏蔽的120Ω双绞线的条件下最远通信距离可达1000米停止位：1位校验位：无外形尺寸71.6mmx92.7mmx60.7mm (LxWxH) 工作温度(-40~+70)°C工作湿度(20~93)%RH贮存温度(-40~+80)°C防护等级IP20重量0.14kg4接线图1SG485-3接口扩展模块面膜图表3指示灯描述序号指示灯描述1.POWER 电源指示灯，上电常亮。

为胜智控RS485IO扩展模块说明书--V1.0适用于以下型号：WS-1616SWS-3200SWS-0032S产品目录第一章产品概述 (1)1.1产品概述 (1)1.2电气规格 (1)1.3使用环境及安装方式 (1)第二章产品展示 (2)2.1产品效果图 (2)2.2产品接线图 (2)第三章通讯说明 (3)3.1通信说明 (3)3.2修改模块参数 (4)第四章保修条款 (4)第一章产品概述1.1产品概述本模块使用RS485通信接口，MODBUS协议，可扩展32路开关量输入，32路晶体管输出（非隔离），16路开关量输入16路晶体管输出（非隔离）。

响应迅速，输出响应速度<1ms，输入刷新率200Hz,波特率支持600~115200。

·RS485波特率可选：600,1200,2400,4800,9600,19200,38400,115200·站号可更改：01~247，1.2电气规格：a)电源：18~28V DCb)输入端口电压：VCCc)输入端触发方式：接地d)输入端口触发电流：2mAe)输出端输出方式：下拉到comf)输出单个端口最大持续灌入电流：2Ag)输出单个端口最大瞬时电流（<=1ms）15Ah)通信接口：RS485;Modbus-RTU1.3使用环境及安装方式·为防止机器内部温度过热，请采用壁挂方式安装。

要求上下留有足够空间作为散热空间。

·可编程控制器主机和其他设备或结构物之间留50mm以上的空隙。

尽量远离高压线、高压设备和动力设备。

·避免粉尘、油污、腐蚀性环境;注意静电防护（避免手直接碰触电路板线路）。

·采用导轨安装。

第二章产品展示2.1产品效果图图2-1图2-2图2-3 2.2产品接线图图2-4图2-5图2-6第三章通讯说明3.1通迅说明3.1.1本模块使用modbus协议进行通信3.1.2支持的功能：读取寄存器a.读取线圈(0x01)：可以读取当前输出的状态站号|功能码|读取地址H|读取地址L|读取数量H|读取数量L|CRC H|CRC L|例子：0101000000103D C6读取输出寄存器0开始的16个线圈的输出状态b.读取离散输入(0x02)：可以读取当前输入端口的状态站号|功能码|读取地址H|读取地址L|读取数量H|读取数量L|CRC H|CRC L|例子：01020000001079C6读取当前输入寄存器地址0开始16个输入的状态c.写单个线圈(0x05)：写入单个线圈站号|功能码|写入地址H|写入地址L|指令H|指令L|CRC H|CRC L|例子1：01050001FF00DD AA把Y1置一例子2：0105000100009C0A把Y1复位d.写单个寄存器(0x06):更改某个地址的寄存器的值站号|功能码|写入地址H|写入地址L|数据H|数据L|CRC H|CRC L|例子：01060000122484BD往地址为0000h的寄存器写入数据1234he.写多个线圈(0x0F)：同时更改多个输出的状态站号|功能码|起始地址H|起始地址L|写入数量H|写入数量L|字节数|………………….信息…………...|CRC H|CRC L|010F00000010255551D4F从地址0h开始向输出寄存器写入16个输出的状态数据长度两个字节，数据为55hf.写多个寄存器(0x10)：连续往写入多个数据寄存器写入数据站号|功能码|起始地址H|起始地址L|写入数量H|写入数量L|字节数|数据1H|数据1L|**数据**|CRC H|CRC L|0110000000020412341234BA6E从地址00h开始向数据寄存器写入两个数据，数据长度4个字节两个数据分别为1234h,1234h3.2修改模块参数（波特率，站号）3.2.1本模块的波特率和站号参数储存在数据寄存器中，只要通过modbus命令修改对应数据寄存器中的值即可修改相应的参数3.2.2波特率修改方法：波特率参数存储在数据寄存器的19h地址上，写入数据范围是00h~08h,对应9个波特率。

485中继器使用入门PROFIBUS协议规定了在不同传输率的情况下一个总线段的最大电缆长度。

现场使用PROFIBUS通信的过程中，经常出现要保证一定的传输率，但是总线却超出规定长度的问题，在这种情况下就需要使用RS485中继器。

中继器要增距离，上下之间才可以。

一根总线不接撇，电阻打到ON那里。

MODE开关最要紧，不能拨到OFF里。

第一句话说的是中继器只有在上下总线段间起放大作用。

如图1所示，中继器可以接4根DP电缆，分别对应的端子为A1B1，A1’B1’和A2B2，A2’B2’，其中A1B1，A1’B1’为总线段1，A2B2，A2’B2’为总线段2。

只有总线段1和总线段2之间的数据信号才会放大，从其内部电路图（图2）也可看出，端子号带撇的端子只是短接，因为左右之间短接同一个信号，所以没有信号放大作用。

图1图2第二句话是说的中继器上终端电阻的设置问题。

从图1中可以看到，中继器上有两个终端电阻S1和S2，分别对应总线段1和总线段2。

从图2中可以看出，终端电阻如果拨到ON的位置的话，会在总线AB之间接入一个电阻，同时会将端子号带撇的端子与同组的端子断开。

因此，如果中继器是本网段总线上最后一个站点的话，应将DP总线接入端子号不带撇的端子上，同时将终端电阻拨到ON的位置。

如总线只接A1B1，终端电阻S1就要拨到ON位置。

如只接到A2B2，那么终端电阻S2就拨到ON。

如果一个总线段的4个端子都接线了，那么对应的终端电阻就不激活。

通过下面几幅图说明中继器能够延长的电缆长度以及不同接线方式下终端电阻的设置（假设传输率是在1.5Mbps）。

图3图4图5第三句话最好理解，中继器最中间的MODE开关，是中继器工作的开关，如果拨到OFF位置的话，总线段1和总线段2之间是完全隔开的，之间根本没有信号通过也就没有信号放大功能。

KCU-02Monitoring Module / RS485 ModuleTel : + 886-7-8121771Fax : + 886-7-8121775URL : ______________________________________________________________________________________ 2SECTION 1 : INTRODUCTIONThe KCU-02 is the RS485 module that is designed to enable the Kutai Electronics genset controllers (AMF-10, GCU-100, GCU-3000) to be operated and monitored remotely.Via the designated operation software (Please reference from KCU-02 software user manual) user can program and change parameters remotely instead of accessing program through the controller in person.To access KCU-02 from the PC, user must be equipped with a RS232 – RS485 adapter or USB – RS485 adapter.MAIN CHARACTERISTICS :● The KCU-02 software interface is user friendly which makes it easy for user to monitor and change program setting remotely. ● The RS485 programmable range from local connection (Slave Address) is 1 ~ 99. ● During communication with the controller, the KCU-02 automatically programs the RS485 protocol slave address and transmitting rate according to the controller ’s system parameter setting.SECTION 2 : DIMENSIONSECTION 3 : INSTALLATIONDisconnect controller power source and follow the below illustrations to complete the installation of KCU-02.Step 1：Remove slot cover from the back ofcontroller.Step 2：Insert KCU-02 into the designated slot.Step 3：Tighten the screw.______________________________________________________________________________________3Step 4：Start up the controller and operate through the controller front panel and enter system setting to program corresponding startup settings (Remote operation activation).The KCU-02 currently supports AMF-10, GCU-100, GCU-3000, ATS-22, ATS-33, ATS-34 and ATS-PLC etc. controllers. The followings are the basic description of operation settings. For more detail information, please reference from the controller ’s operation manual.Remark ：If remote access is programmed to“Remote access cancelled" or “turn OFFATS-PLC communication interface “, user can only execute monitoring and changing system parameter and unable to execute controller command.SECTION 4 : OPERATIONFor more information on KCU-02 Data link status LED indicator, please reference from chapter 5.It is strongly suggested to use insulated dual-corebraided harness for RS485 wiring connection with insulated grounding harness on one side.When more than one controller are connected in a closed area network, the slave address setting on each controller can not be identical (0 = Cancelled, 1 ~ 99) but the transmission rate needs to be the same (Factory original setting recommended Program setting table item 03：38400).From the system connection example, theconnection between the PC RS485 device to the KCU-02 should be A+ to D+ and B- to D-. A 120Ω (1/4W) terminal resistor is to be connected to the KCU-02 terminal on the farthest Controller in the connection.System connection example ：SECTION 5 : STATUS INDICATOR & TROUBLESHOOTINGS5.1 Through the KCU-02 LED status indicator user can understand the current operatingstatus5.2 Trouble shootingsLED Indicator______________________________________________________________________________________ 4。

HaiwellRS485/232通讯扩展模块使用说明书一、产品型号及外观型 号 功率(24VDC)外形尺寸S01RS0.4VAH01RS 0.4VA H02RS 0.5VA30*95*82mm二、指示灯说明1、POW ：电源指示灯，绿色。

常亮 - 电源正常；不亮 - 电源异常。

2、LINK ： 模块与PLC 主机连接正常时常亮，模块与PLC 主机交互数据时闪烁。

3、RS232的0、1：指示通讯口0、1为RS232通讯方式，作主设备（Master ）时发命令闪烁，作从设备（Slave ）则回复数据时闪烁。

4、RS485的0、1：指示通讯口0、1为RS485通讯方式，作主设备（Master ）时发命令闪烁，作从设备（Slave ）则回复数据时闪烁。

三、产品环境规格项 目 环 境 规 格 温度/湿度工作温度：0~+55 ℃储存温度：-25~+70 ℃ 湿度：5~95%RH ，无凝露 抗振动能力 10~57Hz 振幅0.075mm ，57Hz~150Hz 加速度1G ，X 、Y 、Z 三轴方向各10次 抗冲击能力 15G ，持续11ms ，X 、Y 、Z 三轴方向各6次 抗干扰能力 DC EFT ：±2500V耐压能力 AC 端子对地线端子间1500VAC ，1分钟 DC 端子对地线端子间 500VAC ，1分钟 绝缘阻抗 AC 端子对地线端子间500VDC ，5M Ω以上(所有输入/输出点对地间500VDC) 接地 第三种接地（不可与强电系统通用接地） 使用环境 防尘、防潮、防腐蚀、免受电击及外力冲击等环境隔离方式通道间无隔离，通讯接口与内部电源采用光电隔离四、模块功能说明通讯扩展模块是一款用于扩展串口通讯接口的模块。

一个通讯模块可扩展RS232或RS485口，具体选择通讯方式由模块的接线决定，无需设置参数。

一台主机最多可扩展3个通讯模块，即一个PLC 系统可同时带5个通讯口与不同的设备进行通讯（主机自带2个分别为RS232与RS485的通讯接口）。
