钻井工程井眼轨道设计与轨迹控制

1 井身轨迹控制常规的水平井都由直井段、增斜段和水平段3部分组成。

由直井段末端的造斜段（kop）到钻至靶窗的增斜井段，这一控制过程为着陆控制；在靶体内钻水平段这一控制过程称为水平控制。

水平井的垂直段与常规直井及定向井的直井段控制没有根本区别。

水平井井眼轨道控制的突出特点集中体现在着陆控制和水平控制，设计到一些新的概念指标和特殊的控制方法。

1.1 水平井井眼轨道控制技术的特点水平井钻井技术是定向井技术的延伸和发展。

水平井的井眼轨道控制技术与定向井相比有类似之处，但也有显著差异，体现了水平井轨道控制的突出技术特征。

1.1.1中靶要求高定向井的靶区为目的层上的一个圆形，通称靶圆，靶圆中心称为靶心。

靶心是井身设计轨道中靶的理论位置，而靶圆是考虑到因误差而造成的实钻轨道中靶的允差范围。

一般来说，定向井的目的层越深，其靶圆半径也越大。

例如一口井垂深为1800-2100m的定向井，其靶圆半径通为30-45m，如上所述，水平井的靶体是一个以矩形靶窗为前端面的呈水平或近似水平放置的长方体或与之接近的几何体（拟柱体，棱台等）。

靶窗的高度与油层状况有关，宽度一般是高度的5倍，水平井长度则和水平井的增斜段曲率半径类型有关。

例如，对厚油层，其靶窗高度可达20m，但对薄油层，该高度可小到4m甚至更小。

按我国对石油水平井的规定，水平段井斜角应在86°以上，长、中、短半径3类水平井的水平段长度一般分别不得小于500m，300m，60m 。

很显然，水平井的目标（靶体）比定向井的目标（靶圆）要求苛刻，前者是立体（三维），后者是平面（二维），因此中靶要求更高。

对于水平井来说，井眼轨道进入目标窗口（靶窗）还不够，还要防止在钻水平段的过程中钻头穿出靶体造成脱靶，而对定向井来说，只要保证钻入靶圆即为成功。

1.1.2控制难度大由于上述定向井和水平井的目标性质与要求对比可知，水平井轨道控制难度大于定向井。

而且，由于常规定向井的最大井斜角一般在60°以内，不存在因目的层的地质误差造成脱靶的问题。

定向井钻井轨迹设计与控制技术近年来，中国发展迅速，石油在经济快速发展中的重要作用已经显现。

石油不仅可以提炼汽油和柴油，维持汽车和机器的运转，还可以将天然气作为人们生活和工业的重要燃料。

因此，石油勘探开发逐渐增多，石油钻井技术也得到很大发展。

19世纪中后期，石油钻井中定向井钻井技术的首次正式应用。

在工程建设过程中，井眼轨迹控制技术可视为定向井钻井的关键技术。

直井、斜井和稳定斜井段的井眼轨迹控制技术也不同。

总的来说，随着井眼轨迹控制技术的不断改进和完善，定向井轨迹控制水平有了很大的提高。

定向井；轨迹；控制技术引言在油气开采中，定向钻井技术是一种应用广泛的技术，其开采效率和施工质量直接影响油气开采的整体质量。

它在提高天然气和石油开采效率方面发挥着重要作用。

由于使用的地形复杂多变，决定了定向井建设项目对轨道设计和控制的要求更加严格。

影响整个施工过程的最重要因素是轨迹控制的准确性，轨迹设计和轨迹控制对钻井的整体质量起着至关重要的作用。

在石油钻井工程中，在整个定向井施工过程中，轨迹控制技术对整个工程的整体质量具有重要的现实意义。

1 定向井轨迹设计1.1 设计原则第一，实现地质目标是建设的原则。

定向钻井时，钻井的主要目的是使钻井穿过地层中的多个油层，防止井下复杂，地层易坍塌、易漏，或提取井间难以到达的死油气，或钻应急救援井，或在平台上钻定向井，节省占用空间，达到后期管理的目的。

无论哪种定向井，井眼轨迹设计都要首先考虑地质设计。

对于地质设计，如果不能满足设计要求，就无法设计出完美的钻孔轨迹。

第二，是达到安全、优质、高效钻井的目的。

在定向井轨道的设计中，地质目标有望实现。

因此，要实现这一地质目标，需要各种轨道形式。

选择最有利于现场施工难度、最小摩擦力矩和井眼轨迹控制的轨道形式，才能实现安全、优质、高效的定向钻进。

因此，在设计定向井轨迹和确定偏移点时，需要选择地层稳定、易偏移的层位。

第三，满足后期生产的要求。

第三个原则对于满足后期采油的要求至关重要，尽管这两个原则在定向井轨道设计中更为重要。

定向井轨迹控制技术定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。

文章介绍了轨迹剖面优化设计，对直井段、增斜段、稳斜段轨迹控制技术进行了详细的阐述，同时对轨迹预测方法和轨迹修正设计技术进行了论述，对现场施工具有一定的指导作用。

标签：轨迹控制;轨迹预测;剖面设计;定向井定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。

定向井施工成败的关键是能否控制井眼轨迹的变化。

1 轨迹剖面优化设计定向井井身剖面的选择对于钻井施工的安全、高效、降低成本起着至关重要，四段制轨迹剖面易形成键槽，岩屑床，起下钻和钻井过程中摩阻扭矩大，易卡钻，给井下安全带来极大隐患。

经过理论计算分析，并结合大庆地质情况，三段制或者五段制井眼轨迹剖面成为大庆定向井施工的首选对象，这两种轨迹剖面具有轨迹短、投资少、效益高、利于井眼轨迹控制等特点。

2 井眼轨迹控制技术2.1 直井段轨迹控制定向井直井段的井眼轨迹控制原则是防斜打直。

有人认为常规定向井（指单口定向井）直井段钻不直影响不大，通过后续的调整最终也可中靶，这种想法是不对的。

因为当钻至造斜点，如果直井段不直，造斜点处不仅因为有一定的井斜角而影响定向造斜的顺利完成，还会因为这个井斜角形成一定的水平位移而影响下一步钻进的井眼轨迹控制。

所以在直井段施工中，采用塔式钻具组合或钟摆钻具组合，配以合理的钻进参数，每钻进100-120米测斜一次，及时监测井斜的变化趋势，如发现井斜有增大趋势，及时调整钻井参数，加密测斜，必要情况下进行螺杆钻具纠斜。

造斜点前100m采取轻压吊打，严格控制钻进参数，保证造斜点处的井斜不超过0.5°。

2.2 造斜段轨迹控制造斜就是从造斜点开始强制钻头偏离垂直方向增斜钻进的过程。

由于大位移水平井直井段多数存在井斜方位，且方位与新设计方位不一致，所以必须利用定向井计算软件计算出直井段各点轨迹参数，同时根据最后几个测点趋势，预测出井底的井斜角和方位角，计算出井底水平位移、垂深、闭合方位、视位移、视垂距等参数。

控制工作中，工作人员可以结合偏移距离变化和靶前位移变化，控制难度比较大。

1.3 三维眼井摩阻扭矩较大在三维水平井斜井段，需要适当的增斜和扭方位，在下钻和滑动钻钻进过程中，钻具很容易发生屈曲问题，钻具接触井壁之后会产生较大的摩阻扭矩，产生严重的托压问题，不利于向钻头传递钻压，降低了钻井速度，延长了定向钻的周期。

由于上孔的扭转方向增加了全角度变化率和摩擦扭矩，定向工具面无法放置在正确位置，在同一位置反复升降钻具，增加了定向钻进的难度，延长了定向钻进的钻进周期[1]。

2 涪陵页岩气田三维水平井井眼轨迹控制技术思路采用原有的井眼轨迹设计模式，不利于实现三维水平井优化和快速定向钻井。

其工作目标是使摩擦力矩最小。

在实际工作中，有必要对原始井眼轨迹类型进行优化，改进轨迹参数，优化三维井眼轨迹设计技术，以提高定向钻井速度。

因为三维井眼轨迹控制工作具有较大的难度，为了保障钻井的安全性，提高现场定向施工的便利性，需要利用精细控制措施，严格控制井段井眼轨迹，优化涪陵页岩气田三维水平井井眼轨迹控制技术，降低整体施工难度。

面临三维井眼摩阻扭矩较大的问题，工作人员可以利用降摩减扭工具，避免发生托压问题，利用三维井眼降摩减阻技术，高效控制三维井眼轨迹。

要想优化三维井眼轨道，工作人员需要合理选择三维井眼轨道，把握入窗时机，提高施工现场的操作性。

利用预目标位移，尽可能调整倾斜点，缩短稳定段长度，有效缩短钻进周期。

为了降低整体工作量，要在稳斜段改变方位。

结合降摩减扭的工作理念，优化轨道全角的变化率，控制稳斜段的井斜角[3]。

在实际应用中，将三维水平井轨迹分为六段。

在纠偏井段的井眼内设置二维增斜段，以保证增斜效果。

在稳斜边变方位井段，施工人员需要全力扭方位，有效减少工作量。

在边增斜边调整方位井段，应合理调整调整工具面，合理调整方位角。

在着陆段利用增斜入窗，合理调整参数。

3 涪陵页岩气田三维水平井井眼轨迹控制关键技术三维水平井偏移距比较大，同时也会增加变方位工作量，在大斜度井段调整方位难度较大，定向钻工作周期比较长，井眼轨迹缺乏圆滑性，将会影响到后续井下作业的安全性。

第五章井眼轨道设计与轨迹控制1．井眼轨迹的基本参数有哪些？为什么将它们称为基本参数？08答：井眼轨迹基本参数包括:井深、井斜角、井斜方位角。

这三个参数足够表明井眼中一个测点的具体位置，所以将他们称为基本参数。

2．方位与方向的区别何在?请举例说明。

井斜方位角有哪两种表示方法？二者之间如何换算？答：方位都在某个水平面上，而方向则是在三维空间内(当然也可能在水平面上）。

方位角表示方法：真方位角、象限角。

3．水平投影长度与水平位移有何区别?视平移与水平位移有何区别?答：水平投影长度是指井眼轨迹上某点至井口的长度在水平面上的投影，即井深在水平面上的投影长度。

水平位移是指轨迹上某点至井口所在铅垂线的距离,或指轨迹上某点至井口的距离在水平面上的投影.在实钻井眼轨迹上，二者有明显区别，水平长度一般为曲线段，而水平位移为直线段。

视平移是水平位移在设计方位上的投影长度.4．狗腿角、狗腿度、狗腿严重度三者的概念有何不同？答：狗腿角是指测段上、下二测点处的井眼方向线之间的夹角（注意是在空间的夹角）.狗腿严重度是指井眼曲率，是井眼轨迹曲线的曲率。

5．垂直投影图与垂直剖面图有何区别？答:垂直投影图相当于机械制造图中的侧视图,即将井眼轨迹投影到铅垂平面上；垂直剖面图是经过井眼轨迹上的每一点做铅垂线所组成的曲面，将此曲面展开就是垂直剖面图.6．为什么要规定一个测段内方位角变化的绝对值不得超过180 ？实际资料中如果超过了怎么办？答：7．测斜计算,对一个测段来说，要计算那些参数？对一个测点来说，需要计算哪些参数？测段计算与测点计算有什么关系？答：测斜时，对一个测段来说,需要计算的参数有五个：垂增、平增、N坐标增量、E坐标增量和井眼曲率;对一个测点来说,需要计算的参数有七个:五个直角坐标值（垂深、水平长度、N坐标、E坐标、视平移）和两个极坐标（水平位移、平移方位角）.轨迹计算时，必须首先算出每个测段的坐标增量,然后才能求得测点的坐标值。

井眼轨迹控制技术 (1)三、海洋定向井直井防斜技术 (12)四、海洋定向井预斜技术 (14)上图为某平台表层预斜轨迹与内排井直井段轨迹对比图 (15)五、造斜段、稳斜段、降斜段轨迹控制 (15)井眼轨迹控制技术井眼轨迹控制指：按照设计要求（地质设计、钻井工程设计、定向井设计等），利用定向井工艺、技术，完成定向井、水平井、水平分枝井等轨迹控制的过程。

井眼轨迹控制技术按照定向井的工艺过程，可分为直井段、预斜段、造斜段、增斜段、稳斜段、降斜段和扭方位井段等控制技术。

目前海洋定向井轨迹控制使用的是导向钻具，而在陆地油田有的还是用常规钻具组合（增斜、降斜、稳斜、降斜）实现井眼轨迹的控制。

定向井井眼轨迹控制考虑的因素及工作内容包括：1.造斜点的选择(1).选择地层均一，可钻性好的地层(2).KOP在前一层套管鞋以下50米，套以免损坏套管鞋(3).初始造斜的准确性非常重要(4).大于25度的定向井方位易控制2.造斜率选择(1).大斜度大位移定向井：2～3度/30米(2).一般丛式井3 ～5度/30米(3).造斜率要均匀3.降斜率(1).对于“S”井眼，通常降斜率1～2度/30米(2).如降斜后仍然要钻长的井段，降斜率还要小，以免键槽卡钻4.预测井眼轨迹要考虑的方面(1).底部钻具组合的受力分析(2).地层的因素：岩性、均匀性、走向、倾向、倾角(3).钻头结构、形状(4).侧向切削模型和轴向切削模型，确定侧向力5.钻具组合影响轨迹：底部钻具组合表现不同的效果，是由于不同的钻具有各自的力学特性，产生钻头侧向力的方向和大小不同。

(1).1#STB和2#STB的距离(2).（刚度）钻铤内外径、材料(3).扶正器尺寸(4).钻头类型和冠部形状6.井眼方向控制内容：(1).井斜角的控制：增斜、降斜、稳斜；(2).井斜方位角控制：增方位、降方位、稳方位；7.定向井轨迹控制的主要做法1)第一阶段：打好垂直井段(1).垂直井段打不好，将给造斜带来很大的困难。

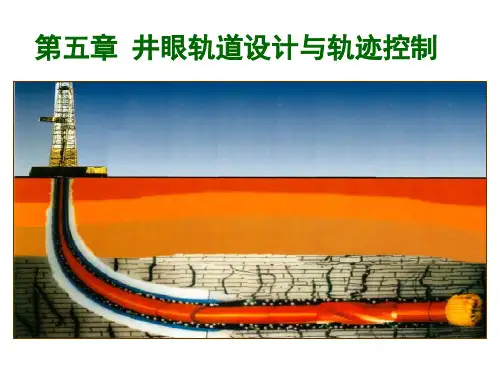

8第五章井眼轨道设计与轨迹控制井眼轨道设计和轨迹控制是钻井领域中至关重要的技术。

井眼轨道设计的目标是在地下达到所需的位置和方向，以满足石油开采的要求。

轨迹控制则是通过从地下检测井眼轨迹的变化，实时调整钻井操作以确保井眼轨迹在设计范围内。

在井眼轨道设计中，首先需要确定所需的位置和方向。

这通常是通过地质勘探和地层分析来确定的。

了解地层特征和油气藏分布对井眼轨道设计至关重要。

然后，可以使用不同的方法来设计合适的井眼轨道。

一种常用的方法是利用曲线半径和转弯的角度来确定井眼轨道。

在钻井过程中，钻井工程师可以根据需要设置不同的曲线半径和转弯的角度，以达到所需的轨道。

这可以通过调整钻井井具的参数来实现。

另一种常见的方法是使用水平井设计。

水平井设计的目标是在垂直方向达到所需的深度，并在水平方向上延伸到特定的距离。

水平井设计可以采用多种方法，如交替控制、连续建模和编码设计。

轨迹控制是指在钻井过程中实时调整井眼轨迹以确保其在设计范围内。

常用的轨迹控制方法包括钻头控制、钻进构件控制和钻进液控制。

钻头控制通过调整钻头的旋转和下压力来控制井眼轨迹。

钻进构件控制使用不同的构件来调整井眼轨迹。

钻进液控制使用特定的钻进液来控制井眼轨迹。

轨迹控制还可以利用实时测量数据来进行。

这些数据可以来自不同的传感器，如压力传感器、位移传感器和倾角传感器。

通过实时监测井眼轨迹的变化，并根据需要进行调整，可以确保井眼轨迹始终在设计范围内。

总之，井眼轨道设计和轨迹控制是钻井过程中至关重要的技术。

正确设计和控制井眼轨道可以确保钻井过程达到预期的目标，并提高石油开采的效率和产量。

这需要钻井工程师综合考虑地层特征、钻井参数和实时测量数据，采用合适的方法进行设计和控制。

第一章 钻井的工程地质条件（P41）1、简述地下各种压力的基本概念及上覆岩层压力、地层压力和基岩应力三者之间的关系。

答：P6～P82、简述地层沉积欠压实产生异常高压的机理。

答：P10答：地层在沉积压实过程中，能否保持压实平衡主要取决于四个因素：（1）上覆岩层沉积速度的大小，（2）地层渗透率的大小，（3）地层孔隙减小的速度，（4）排出孔隙流体的能力。

在地层的沉积过程中，如果沉积速度很快，岩石颗粒没有足够的时间去排列，孔隙内流体的排出受到限制，基岩无法增加它的颗粒和颗粒之间的压力，即无法增加它对上覆岩层的支撑能力。

由于上覆岩层继续沉积，岩层压力增加，而下面的基岩的支撑能力并没有增加，孔隙流体必然开始部分地支撑本应有岩石颗粒所支撑的那部分上覆岩层压力。

如果该地层的周围又有不渗透的地层圈闭，就造成了地层欠压实，从而导致了异常高压的形成。

3、简述在正常压实地层中岩石的密度、强度、空隙度、声波时差和dc 指数随井深变化的规律。

答：密度、强度、dc 指数随井深增加而增大（见P10上、P25下、P15中）；空隙度、声波时差随井深增加而减小（见P12下）。

4、解释地层破裂压力的概念，怎样根据液压实验曲线确定地层破裂压力？答：地层破裂压力：P17中。

根据液压实验曲线确定地层破裂压力：见P21中（步骤4、5）。

5、某井井深2000m ，地层压力25MPa ，求地层压力当量密度。

解：根据P13、式（1-12），地层压力D p p p ρ00981.0=地层压力当量密度 )/(274.1200000981.02500981.03m g D p p p =⨯==ρ6、某井井深2500m ，钻井液密度1.18 g/cm 3，若地层压力27.5MPa/m ，求井底压差。

解：井底压差＝井底钻井液液柱压力－地层压力静液压力： P6、式（1-1）)(94.28250018.100981.000981.0MPa h P h =⨯⨯==ρ井底压差：)(44.15.2794.28MPa P P P h h =-=-=∆7、某井井深3200m ，产层压力为23.1MPa ，求产层的地层压力梯度。

定向井钻井轨迹设计与控制技术研究摘要：在定向井钻井过程中，井眼轨迹的设计和控制至关重要，它可以决定定向井施工的成败。

因此，有必要进一步探索定向井井眼轨迹的设计和控制技术，以实现安全、优质、高效的定向井施工。

定向井轨迹的选择对钻井施工的安全、高效、低成本起着重要作用。

关键词：定向井；钻井轨迹；设计；轨迹控制前言近年来，随着钻井工程技术和钻井设备的不断改进，钻井技术得到了快速发展。

定向钻井作为一种非常重要和实用的钻井方法，受到了人们的极大关注。

井眼轨迹设计技术是一整套钻井技术中的第一个关键环节。

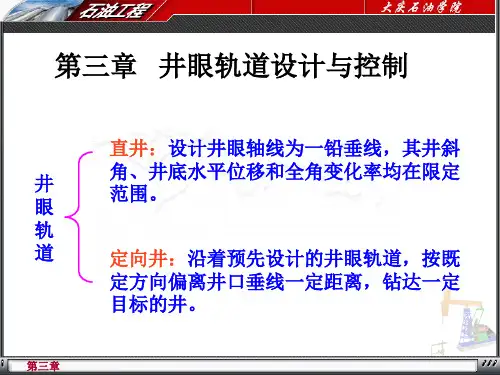

定向井是指根据预先设计的井斜方向和井筒轴线形状钻探的井。

换句话说，任何设计目标偏离井口所在垂直线的井都属于定向井。

定向井是相对于垂直井而言的，根据设计的井筒轴线分为二维定向井和三维定向井。

由于油气资源短缺以及当前油气生产中遇到的问题，为定向井轨迹设计提供了广阔的发展前景和空间。

定向井轨迹的设计方法和实际钻井偏移测量理论将是研究的重要趋势。

现在，进入计算机快速发展时期，将现有和更成熟的工程模型计算机化，以提高现场施工人员的工作效率；另一方面，准确及时地将现场数据输入计算机，为未来的数据统计和科研分析提供第一手现场真实数据。

因此，利用定向井轨迹设计的软件实现和强大的计算机编程功能，实现了定向井轨迹优化设计软件的研究。

通过不断的实验和改进，设计的轨迹不仅满足了施工现场条件的限制，而且是满足各种设计条件的理想轨迹。

1.定向井轨迹概念井眼轨迹可分为两类：设计轨迹和实际钻井轨迹。

其中，设计轨迹可分为钻孔前设计的轨迹和钻孔过程中钻孔时修改或调整的轨迹。

设计轨迹通常由一些分段的特殊曲线组成，具有很强的规律性。

设计轨迹和实际钻井轨迹都是连续光滑的空间曲线，只有一条线，在三维空间中随机变化，没有任何规则可循。

为了表达这样的曲线，可以使用图形来显示井轨迹的形状，或者使用几何参数来描述井轨迹的形式。

这两种方法相互补充，并且通常以一种既考虑到图形方法的视觉和直观特性，又考虑到精确和灵活的分析参数的优势的方式应用。
