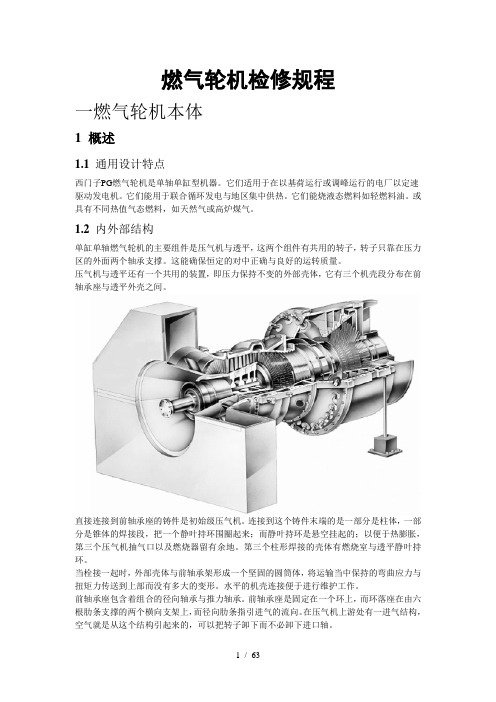

燃气轮机检修规程一燃气轮机本体1 概述1.1 通用设计特点西门子PG燃气轮机是单轴单缸型机器。
它们适用于在以基荷运行或调峰运行的电厂以定速驱动发电机。
它们能用于联合循环发电与地区集中供热。
它们能烧液态燃料如轻燃料油。
或具有不同热值气态燃料，如天然气或高炉煤气。
1.2 内外部结构单缸单轴燃气轮机的主要组件是压气机与透平，这两个组件有共用的转子，转子只靠在压力区的外面两个轴承支撑。
这能确保恒定的对中正确与良好的运转质量。
压气机与透平还有一个共用的装置，即压力保持不变的外部壳体，它有三个机壳段分布在前轴承座与透平外壳之间。
直接连接到前轴承座的铸件是初始级压气机。
连接到这个铸件末端的是一部分是柱体，一部分是锥体的焊接段，把一个静叶持环围圈起来；而静叶持环是悬空挂起的；以便于热膨胀，第三个压气机抽气口以及燃烧器留有余地。
第三个柱形焊接的壳体有燃烧室与透平静叶持环。
当栓接一起时，外部壳体与前轴承架形成一个坚固的圆筒体，将运输当中保持的弯曲应力与扭矩力传送到上部而没有多大的变形。
水平的机壳连接便于进行维护工作。
前轴承座包含着组合的径向轴承与推力轴承。
前轴承座是固定在一个环上，而环落座在由六根肋条支撑的两个横向支架上，而径向肋条指引进气的流向。
在压气机上游处有一进气结构，空气就是从这个结构引起来的，可以把转子卸下而不必卸下进口轴。
排气室包括一个坚固的单件内缸。
它支撑着透平轴承。
五根肋片直接将衬套连接到外室。
废气是由排气室衬套指引的。
因为衬套是依照能调节热膨胀而给支撑的。
排气室把透平静叶持环连接到排气扩压器上。
可以把透平轴承在扩压器侧面轴向地卸下来。
1.3 转子转子由许多圆盘（叶轮）组成每个圆盘有一个圆叶片与三个空心轴部件；由一个带预应力的中央联杆把三个部件固定在一起。
圆盘上的Hirth 型表面锯齿（facial serrations）和空心轴与圆盘对中心，使径向膨胀自由展开，并传输扭矩。
这个转子的结构能产生一个有相当硬度的自支承鼓筒，具有较高的临界转速与相对低的重量。
西门子燃气轮机凭借哪些黑科技不断突破传统能源利用极限？如果说航空发动机是“工业之花”，那么超大型燃气轮机就是“皇冠上的明珠”。
重型燃气轮机是21世纪动力设备的核心，燃气轮机技术是目前世界公认标志国家工业基础先进程度的关键技术。
燃机的工作原理是什么？燃气轮机是一种靠燃料（主要为天然气）与空气燃烧产生气体推动叶片做功的机械，按照燃烧室温度目前分为E级，F级和目前最先进的H级。
它的工作原理其实很简单，具体情况咱们来看下面这张图，燃气轮机从左到右可以分为三个部分：压气机（蓝色）、燃烧室（红色）、透平（黄色）。
首先压气机将空气吸入到燃气轮机的内部并进行压缩。
之后压缩过的空气会和天然气在燃烧室进行混合并燃烧，随后产生出的高温高压气体就会推动透平叶片转动，一部分动力会用于带动发电机发电，另一部分动力则会负责带动压气机转动。
燃气轮机的燃烧室可以说融合了整个燃机的大部分高精尖技术，比如H级燃机运转时，燃烧室内部的温度可以达到近1600度的高温！比火山岩浆还要热，绝大部分的金属在这个温度下都会熔化。
所以，咱们也就重点说说燃烧室里发生的那些事儿。
首先，咱们来了解一下：燃机的燃烧室是由什么材料制成的？这里先放上一个视频。
我们的帅大叔讲解的还算清楚吧？一台燃气轮机的燃烧室中配有大概500块这样的隔热瓷片，在隔热瓷片受热一面的温度将近1600摄氏度，而另一侧的温度仅有600多摄氏度，这些大约4厘米厚的陶瓷隔开了近1000度的高温！「此处应该有掌声」（西门子SGT-4000F型燃气轮机的燃烧室）但除了抗高温这就完了么？too naive！燃烧室中的气体还会以堪比龙卷风的速度（每秒100米）不断冲击着燃烧室。
所以这些瓷片还必须能抗住强大的冲击力——甚至要比应用于航天飞机上的隔热瓷片还结实。
这是因为航天飞机上的隔热陶瓷在每次降落后和起飞前都会经过严格的检查并替换受损瓷片，而燃气轮机中的隔热瓷片需要在运行数千小时候后才会进行检修。
西门子SGT5-4000F（2）型燃气轮机预混燃烧器改造技术介绍摘要：本文介绍了NOx的生成机理，西门子SGT5-4000F（2）型燃气轮机的三种燃烧模式，针对该型燃气轮机NOx排放偏高的现象重点介绍了预混燃烧器的改造方法和效果，为同类型燃气轮机降低NOx排放和提高燃烧稳定性提供了有效的解决方案。
关键词：NOx排放；预混燃烧器；9孔改8孔一、引言近年来，随着雾霾天气的进一步加重，环境压力与日俱增，燃气机组的环保排放要求也越来越高，低NOx排放成为燃气轮机发电重点研究的方向。
西门子SGT5-4000F（2）型燃气轮机预混燃烧器做9孔改8孔技术改造，既能提高燃烧稳定性，又能有效降低火焰中心温度从而降低NOx排放量。
二、氮氧化物的生成机理氮氧化物（NOx）是指氮的氧化物的总称，环境监测废气中的氮氧化物一般是指NO和NO2的总称。
研究表明，NOx的生成途径有三种：（1）热力型NOx，指空气中的氮气在高温下氧化而生成NOx；（2）燃料型NOx，指燃料中含氮化合物在燃烧过程中进行热分解，继而进一步氧化而生成NOx；（3）快速型NOx，指燃烧时空气中的氮和燃料中的碳氢离子团如CH等反应然后快速与氧气反应生成NOx。
快速型NOx通常所占比例不到5%；萧山天然气气源中含氮化合物的含量非常低，所占体积分数不超过0.1%，因此燃料型NOx的比例也很低；在温度低于1500℃时，热力型NOx的生成率很低，但是在1500℃以上时，热力型NOx生成速度迅速增长，尤其是1650℃以上时，热力型NOx的生成率将大幅提高，且温度越高，生成率就越高。
故燃气轮机NOx的排放量主要来自于热力型。
三、西门子SGT5-4000F（2）型燃气轮机的燃烧运行模式西门子SGT5-4000F（2）型燃气轮机燃烧器组件由扩散、预混、值班燃烧器组成，并根据不同的燃烧工况进行切换，称为“三段混合燃烧器”。
相对应的，此类型燃烧器有扩散、预混和值班三种燃烧模式。
发电：简单循环(ISO) 47.5 MW(e) / 50.5 MW(e)联合循环 2x1 (ISO) 135.4 MW(e) / 143.6 MW(e) / energy术语SC: 简单循环CC: 联合循环SCC: 西门子联合循环DLE: 干式低排放HRSG: 余热锅炉PMG: 永磁同步发电机EOH: 等效运行小时数OEM: 原始设备制造商西门子SGT-800型工业燃气轮机集可靠耐用的工业设计与高效率、低排放的特点于一身，同时在燃料、运行条件、维护理念、成套解决方案等方面具备广泛的灵活性，可满足当前及未来的市场需求。
