自清洗网式过滤器操作使用说明书自清洗网式过滤器操作维护使用说明书北京天元恒业水处理工程技术有限责任公司二○○六年十二月目录1、概述2、E.L.I 自清洗过滤器特性3、技术参数4、自清洗过滤器工作原理5、过滤器安装注意事项6、过滤器的安装调试步骤7、过滤器的日常维护8、过滤器故障的解决办法9、过滤器各部件的拆卸及安装方法附录过滤器零件详解图一、概述自清洗过滤器的作用是截留去除原水中携带的颗粒性杂质、铁锈和悬浮物，保证超滤的进水安全。
系统设3台自清洗过滤器，分别对应3套超滤装置，每台过滤器设备出力为100m3/h，过滤精度为100µ。
自清洗过滤器为精确过滤，由不锈钢编织网作为过滤元件，将水中的颗粒性杂质截留，并根据压差或时间自动进行清洗，使之恢复原有性能。
清洗过程中不断流，依然保证系统的连续运行。
设备为组合单元式成套供货，现场只需要土建基础的固定和进出口管道的连接，无须现场组装。
设备调试时，只需接通电源和设定好进出口压差和累积时间（数值可调）即可投入运行。
自清洗过滤器上配套提供一套控制盘，防护等级为IP65，并装设必要的监测仪表。
控制器可根据进出口压差和累积时间自动控制过滤器的清洗过程，反洗采用过滤器的出水进行，不设外部加压水源和空气辅助反洗。
系统同时可对设备异常运行状态进行监视报警。
图1 E.L.I自清洗网式过滤器二、 E.L.I自清洗过滤器特性1、全自动控制连续运行，设备工作过程由专用的PLC 控制器控制，不需人工干预。
工作、清洗状态之间自动切换，可确保连续出水，系统压损小。
2、适应性好、处理能力强、占地面积小,能够轻松处理各种工业用水、污水(排水)、地表水和井水等水源。
即使进水水质发生较大波动系统也能够自动适应，进行处理。
3、高效清洗，自耗水低。
高速和彻底的清洗，只在510秒左右即可完成。
ROAD北京罗道环保科技有限企业Beijing Road Environmental Protection Technology Co., Ltd.凤城市平旭石化机械密封件有限企业急冷水过滤器富胺液过滤器贫胺液过滤器技术协议书甲方：凤城市平旭石化机械密封件有限企业乙方：北京罗道环保科技有限企业日期 : 2016年05月03日Beijing Road Environmental Protection Technology Co., Ltd.凤城市平旭石化机械密封件有限企业（以下简称甲方或需方）与北京罗道环保科技有限企业（以下简称乙方或供方）就神华煤制油急冷水过滤器、富胺液过滤器、贫胺液过滤器整套设施相关事宜，经甲、乙两方友善磋商达成以下技术协议：1、范围本标准规定了自冲洗过滤器的分类与命名、技术要求、试验方法、查验规则、标记、包装、运输及储存等。
本标准合用于以上设施的制造与查收。
2、规范性引用文件以下文件中的条款经过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的改正单（不包含勘误的内容）或订正版均不合用于本标准，但是，鼓舞依据本标准完成协议的各方研究能否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本合用于本标准。
GB/T 191包装储运图示标记GB 700-88碳素构造钢GB/T 1184-1996形状和地点公差未注公差值GB 1220-92不锈钢GB 1497-85低压电器基本标准GB/T 1804-2000一般公差未注公差的线性和角度尺寸的公差GB 2681-81电工成套装置中的导线颜色GB 2682-1981电工成套装置中的指示灯和按钮的颜色GB 4720-84电控设施第一部分低压电器电控设施低压电器外壳防备等级GB5330-1985工业用金属丝编制方孔筛网GB 8898-1997电网电源供电的家用与近似一般用途的电子及相关设施的安全要求GB/T 9119-2000平面、突面板式平焊钢制管法兰GB/T 9124-2000钢制管法兰技术条件法兰用垫片GB10612-1989板厚 <3mm 的圆孔和方孔筛板GB10613-1989板厚≥ 3mm 的圆孔和方孔筛板GB/T 13306标牌过滤器网式过滤器过滤器自动冲洗网式过滤器JB/T 2932水办理设施技术条件焊接件通用技术条件3术语和定义Beijing Road Environmental Protection Technology Co., Ltd.3.1 自冲洗过滤器本标准采纳的术语切合“ 2 规范性引用文件”所列标准的规定，以下术语仅合用于本标准自冲洗过滤器指安装在管道上，经过时间或压差变化实现过滤状态、排污状态之间的自动切换，进而实此刻线不断机排污冲洗过滤单元的过滤器。
自清洗网式过滤器操作维护使用说明书北京天元恒业水处理工程技术有限责任公司二○○六年十二月目录1、概述2、自清洗过滤器特性3、技术参数4、自清洗过滤器工作原理5、过滤器安装注意事项6、过滤器(de)安装调试步骤7、过滤器(de)日常维护8、过滤器故障(de)解决办法9、过滤器各部件(de)拆卸及安装方法附录过滤器零件详解图一、概述自清洗过滤器(de)作用是截留去除原水中携带(de)颗粒性杂质、铁锈和悬浮物,保证超滤(de)进水安全.系统设3台自清洗过滤器,分别对应3套超滤装置,每台过滤器设备出力为100m3/h,过滤精度为100μ.自清洗过滤器为精确过滤,由不锈钢编织网作为过滤元件,将水中(de)颗粒性杂质截留,并根据压差或时间自动进行清洗,使之恢复原有性能.清洗过程中不断流,仍然保证系统(de)连续运行.设备为组合单元式成套供货,现场只需要土建基础(de)固定和进出口管道(de)连接,无须现场组装.设备调试时,只需接通电源和设定好进出口压差和累积时间（数值可调）即可投入运行.自清洗过滤器上配套提供一套控制盘,防护等级为IP65,并装设必要(de)监测仪表.控制器可根据进出口压差和累积时间自动控制过滤器(de)清洗过程,反洗采用过滤器(de)出水进行,不设外部加压水源和空气辅助反洗.系统同时可对设备异常运行状态进行监视报警.图1 自清洗网式过滤器二、自清洗过滤器特性1、全自动控制连续运行,设备工作过程由专用(de)PLC 控制器控制,不需人工干预.工作、清洗状态之间自动切换,可确保连续出水,系统压损小.2、适应性好、处理能力强、占地面积小,可以轻松处理各种工业用水、污水(排水)、地表水和井水等水源.即使进水水质发生较大波动系统也可以自动适应,进行处理.3、高效清洗,自耗水低.高速和彻底(de)清洗,只在5 10秒左右即可完成.4、运行可靠,使用寿命长,采用高科技不锈钢格网,坚固、无磨损、无腐蚀,经多年工业实验验证,过滤和清洗效果不会随使用时间而变差.5、特殊(de)集污器设计,采用较小(de)吸口,这样在冲洗时可以在吸口处形成更大(de)吸力,对滤网上沉积(de)污物进行更有效(de)清理.对于悬浮物含量较高(de)情况也能胜任.三、技术参数H (mm)1095重量(Kg)70图2 安装图过滤器材质：过滤器壳体涂衬环氧树脂(de)碳钢ST37法兰涂衬环氧树脂(de)碳钢ST37滤网不锈钢316L（编织）滤网支架结构特殊吸污管特殊、黄铜液压活塞不锈钢304,橡胶– EPDM,黄铜旋转轴及轴承黄铜,不锈钢303螺栓、螺母不锈钢303控制单元黄铜、不锈钢、、聚乙烯排污阀不锈钢、橡胶、黄铜、铝密封圈橡胶– EPDM四、自清洗过滤器工作原理水由入水口（1）进入过滤器,到达细滤网（2）,在此处水中(de)颗粒杂质将被滤除.随着水流(de)不断经过,水中(de)脏物、杂质不断在细滤网上累积,因此在细滤网内、外两侧形成了一个压力差.当这个压力差（ΔP）达到预设值时,自动反冲洗过程被启动,同时净水(de)供应不中断：排污阀（4）打开,过滤器内(de)高压由液压活塞（5）被释放,同时将水排出；导致液压马达室（6）和吸污管（7）内(de)压力大幅度下降,此时在吸嘴（8）处发生吸污过程.由排污阀排出(de)水需要经过液压马达（9）,特殊设计(de)液压马达在水流流经时,产生旋转运动,并带动吸污管进行旋转运动；同时系统压力平衡(de)改变,也引起了吸污管(de)水平运动；吸污管旋转运动和水平运动(de)结合,将整个滤网(de)内表面完全清洗干净.整个反冲洗过程需要5 秒钟.在反冲洗结束后,排污阀（4）关闭,系统内(de)压力恢复初始状态.过滤器开始准备下一个反冲洗周期.过滤后(de)净水由出水口（12）流出.控制器（3）通过时间或压差开关来控制清洗过程.控制器（3）通过电磁阀（11）介助水力控制排污阀(de)打开与关闭来完成对过滤器(de)反清洗.只要内部时间或压差达到压差指示仪所预定(de)压力大小时,反冲洗过程将自动进行,整个过程只需5秒（可以被用户调整）.如果在一次冲洗周期过后,压差并无改变,第二次冲洗将会在15秒后进行.图3 自清洗网式过滤器结构图1、入水口2、细滤网3、控制器4、排污阀5、液压活塞6、液压马达室7、吸污管8、吸嘴9、液压马达10、压差指示仪 11、电磁阀12、出水口五、过滤器安装注意事项1、安装时请确认过滤器(de)入、出口.（在过滤器壳体上作有标识）2、将过滤器安装到位后,请检查控制管线及各部件(de)连接是否紧固.3、检查控制管线有无被挤压变形或打死弯(de)情况,如有请进行处理,否则将直接影响过滤器(de)正常工作.4、检查由排污阀接出(de)排污管道：A、排污管管径≥40㎜排污管长度≤5mB、排污管(de)安装是否水平,尽量减少走弯路.C、确认排污管道(de)出口是否直接接触大气,禁止将排污管道内通压力,否则将直接影响过滤器(de)正常工作.5、电磁阀排水端接出(de)管线同样也是直接接触大气,禁止在其管线内通有压力.6、确认控制器及电子部分做好防水处理并没有被水淋(de)可能.7、完成以上(de)确认后,如果过滤器出口安装了阀门,请将其打开,然后缓慢打开入口(de)水力阀门,确认没有渗漏(de)现象,然后接通电源.8、查看过滤器入、出口(de)压力,做好记录.注：过滤器(de)工作条件为：环境温度：0℃以上；最小工作压力：2 bar工作温度：65℃以下；最大工作压力：10 bar六、过滤器(de)安装调试步骤1．仔细检查过滤器控制管线(de)连接.图4 交流控制器过滤器控制管线连接图1）液压活塞与排污阀(de)控制管线连接电磁阀(de)出水口（手动强制钮(de)对面）2）压差指示仪有两个接口,分别接过滤器(de)高压部（入水）和低压部（出水）,在指示仪上分别标有“high”及“low”字样.3）电磁阀(de)上部连接过滤器(de)低压部（出水）.A.电磁阀(de)排水口为手动强制钮侧(de)接口B.电磁阀(de)入水口在电磁阀(de)下部2．缓慢打开过滤器(de)入口阀门（如果过滤器安装了出口阀门,应先将其打开）,确认工作压力没有异常.3．手动强制电磁阀,确认系统可以进行反清洗.1电磁阀手动强制(de)方法:2PVC 电磁阀(de)强制方法：如图（5）所示,用手将电磁阀中部(de)扳手顺时针旋转90°,将会改变电磁阀入水口与出水、排水口(de)工作状态来控制排污阀(de)开闭,对过滤器进行手动反清洗.3黄铜座电磁阀(de)强制方法：如图（6）所示,用一字螺丝刀将黄铜座上部(de)螺钉顺时针旋转90°,将会改变电磁阀入水口与出水、排水口(de)工作状态来控制排污阀(de)开闭,对过滤器进行手动反清洗.图 5 PVC电磁阀图 6 黄铜座电磁阀4．交流T2AC 控制器(de)设置.T2AC 交流控制器(de)电源为：115VAC-230VAC 50/60Hz在标有1、2、3、4 (de)端子中,若1-2 短路、3-4 短路,其输入电源为110V ；若2-3 短路,其输入电源为220V.电磁阀输出口：24V 交流,10W 1打开控制盒,查看控制电路板上标识为“S1”(de)组合乒乓开关(de)数值是否为“0000”（下、下、下、下）----表示为反清洗时间为５秒.根据水质(de)状况不同,可以对清洗间隔时间进行适当调整.1连接电源,确认电源指示灯亮起.2将压差指示仪(de)低压控制端管线拆下,确认过滤器进行反清洗,然后迅速将管线复位,查看电磁阀是否动作,并观察电磁阀及排污阀是否在5 秒后关闭.3查看压力表,确认入口与出口(de)压差不超过 .4将压差指示仪(de)设定旋钮设定为或7psi .过滤器状态指示灯LED 动作意义持续“ON”开状态在两个循环周期间等待每秒钟闪烁一次反冲洗进行中闪烁两次开关在转换位置控制器出问题,或重新启动SW 出LED“OFF”关状态问题5图 7 图 8上图中标示部分解释：A –内部程序设置跳线开关B –电源指示灯（绿色）C –过滤器状态指示灯（红色）D –手动清洗按钮E –连接状态指示灯和手动清洗按钮(de)插头67内部程序设置8910注意：系统内部已设定当收到DP 信号10 秒钟延迟后,才能启动反冲洗.七、过滤器(de)日常维护1．过滤器外壳检查内容：检查是否有被腐蚀(de)现象实施方法：若有被腐蚀现象,用砂纸打磨该区域,并涂上一层薄薄(de)漆加环氧树脂层.周期：1 次/月2．过滤器是否有渗漏现象内容：检查过滤器(de)端盖、管道连接处、液压活塞头部等位置是否有渗漏现象.实施方法：a. 若是螺纹连接,将部件拆下,在螺纹处缠生料带再连接.b. 若是密封垫连接,更换密封垫或紧固连接部.周期：1 次/月3．过滤器(de)控制器检查内容：对交流控制器查看指示灯是否亮起（绿色）周期：1 次/周4．检查系统流量是否正常内容：查看过滤器出口(de)流量较之初次安装后有无变化（在入口流量没有变化(de)情况下）周期：1 次/周5．检查过滤器(de)压力表内容：检查压力表是否完好,记录过滤器入、出口(de)水压力实施方法：通过转换三通阀.周期；2 次/周6．检查过滤器入、出口(de)压力差内容：检查过滤器进水口及出水口(de)压力差是否小于预先设定(de)反冲洗启动压差值（通常为）.实施方法：通过转换三通阀.周期：2 次/周7．检查排污管道内容：查看排污管道出口处有无堵塞现象周期：1 次/月8．查看电磁阀排水口内容：确认电磁阀排水口管道没有压力周期：1 次/月八、过滤器故障(de)解决办法1、手动强制电磁阀,过滤器无法进行反清洗检查过滤器(de)入、出口水压正常（出口水压不低于2bar）检查电磁阀(de)入口（高压）管线内水压正常（压力应等于过滤器入口水压）若不正常,检查管线与过滤器入口连接处(de)微型过滤器是否被异物堵塞拆下连接排污阀(de)电磁阀出口管线,强制电磁阀,查看电磁阀是否有水喷出.若没有：A . 断开控制器电源,再次强制电磁阀,确认是否有水喷出.B. 若还没有,可以确定为电磁阀不良.若有水喷出,检查连接排污阀(de)控制管线是否堵塞.若控制管线良好,可以确定为排污阀被异物卡住或排污阀不良.2、按下手动清洗按钮,过滤器无反应手动强制电磁阀,确认过滤器可以进行反清洗.若不可以,参照上述(de)方法进行故障排除.确认交流T2AC 控制器(de)指示灯亮起.在控制盒上有一绿色指示灯,正常时此绿灯常亮.交流控制器检查步骤:A 按下手动反清洗按钮,确认控制盒上(de)红色指示灯闪烁,并听到电磁阀发出“哔”(de)声音B 若指示灯没有闪烁,请确认手动按钮(de)连线是否正常C 若指示灯闪烁,但没有听到电磁阀发出声音,请用万用表测量控制器是否输出24VAC (de)电压,若有电压,说明电磁阀不良.D 若没有电压输出,说明控制器不良.3、过滤器连续进行反清洗将连接排污阀(de)控制管线拆下,查看管线内是否有水喷出若没有,说明排污阀被异物卡住或排污阀损坏若有水,请将控制器电源断开,查看是否还有水喷出若没有：A 断开DP 信号,将控制器供电,看是否还有水喷出,若还有,说明控制器不良B 若没有水喷出,说明压差开关出现问题或系统已经存在压差.若还有水：说明电磁阀不良4、过滤器出口压力为零过滤器出口压力为零,入口压力偏高,说明过滤器已经严重堵塞,按照下列方法进行故障(de)排除：关闭过滤器(de)出口阀门确认过滤器(de)出口压力到达2bar手动进行反清洗,直到过滤器(de)入、出口(de)压差小于九、过滤器各部件(de)拆卸及安装方法1. 电磁阀(de)安装与拆卸如图9 所示.4电磁阀电磁阀、控制器和压差开关被固定在过滤器壳体上.图 9 交流PVC 及黄铜座电磁阀(de)安装与拆卸1、关闭过滤器(de)入水口阀门,断开控制器电源.2、将电磁阀(de)控制管线及电源线拆下.3、拆下固定电磁阀(de)螺钉.4、与拆卸(de)顺序相反,将新品电磁阀安装.5、安装完成后,打开过滤器入口及出口阀门,接通控制器电源.6、拆下压差开关上(de)低压控制管执行一次反冲洗循环,反冲洗开始后立即将拆下(de)管线复位.7、手动强制电磁阀进行一次手动反清洗循环.注意事项：1交流电磁阀(de)电源线没有顺序之分1交流PVC 与黄铜座电磁阀在拆卸过程中,只是它们(de)固定方式不同,其余1一样.在拆卸过程中,切记在所拆下(de)控制管线上作下标记,防止不必要1 (de)麻烦发生.2. 压差指示仪压差指示仪检测入口水压与出口水压(de)压力差,当这个压力差达到指示仪所设定(de)数值时,压差指示仪将发送数据至电子控制单元,电子控制单元将据此信号控制过滤器(de)反清洗过程.压差指示仪(de)安装与拆卸如图10 所示,压差指示仪、电磁阀、控制器一起被固定在过滤器壳体上.（1）关闭入、出口水力阀门,断开电源.（2）拆下压差指示仪上(de)两根控制管线.（3）拆下控制器端连接(de)两根信号线.（4）拆下压差指示仪(de)固定螺母,取出旧品,将新品压差指示仪安装固定.（5）将两根控制管线与新品压差指示仪连接注意：高压管线必须接至“H”,低压管线必须接至“L”.高压管线-入水口,低压管线-出水口,“H”、“L”在压差指示仪上分别表示为“High”和“Low ”.（6）将信号线连接至控制器端子台(de)“D”和“P”端.（见图10）（7）打开过滤器(de)入、出口水力阀门,接通电源.（8）断开压差指示仪上(de)低压控制管线,执行一次反清洗循环,反清洗开始后立即将拆下(de)管线复位.（9）查看排污阀是否在5 秒钟后关闭.（10）手动强制电磁阀进行一次手动反清洗循环.注意事项：1压差指示仪有两条信号线,分别为：“D”、“P”,它们与控制器连接时没有2顺序.3在调整压差指示仪数值时,不要将其数值调(de)过高或过低,否则会影响系4统(de)正常工作.应将其设定在或7psi (de)位置.图 10 压差指示仪(de)安装与拆卸3. 排污阀安装与拆卸排污阀受控于电磁阀,是过滤器开始和结束反清洗过程(de)关键部件.（1）关闭入、出口水利阀门,断开电源.（2）拆下排污阀(de)两根控制管线.（3）在本系列过滤器中,主要采用PVC 排污阀,其采用螺纹连接,在拆除时,逆时针拧下即可.（4）将新品排污阀更换.（5）将拆下(de)管线复位.（6）打开过滤器(de)入、出口水利阀门,接通电源.（7）断开压差指示仪上(de)低压控制管线,执行一次反清洗循环,反清洗开始后立即将拆下(de)管线复位.（8）查看排污阀是否在5 秒钟后关闭.（9）手动强制电磁阀进行一次手动反清洗循环.4. 液压活塞如图（11）所示液压活塞是通过水压控制活塞杆进行直线(de)往返运动.此往返运动(de)行程刚好就是细滤网每节(de)长度.1 a. 液压活塞(de)安装与拆卸（1）关闭入口及出口管道阀门,断开电源.（2）确保过滤器在维修前已将水排尽.（3）拆开活塞组件尾部(de)控制管线.（4）逆时针旋转液压活塞,将其拆下.（5）小心取出活塞组件.（6）将前部密封圈固定至新(de)活塞组件中.（7）小心将新(de)活塞组件顺时针拧至过滤器主体上.（8）连接好活塞组件尾部(de)控制管线.（9）打开入口及出口管道阀门.检查有无渗漏现象.断开压差指示仪上(de)低压控制管执行一次反冲洗循环（闭合电路）-反冲洗开始后立即重新连接低压控制管.查看水力排污阀是否在5 秒钟后关闭.强制电磁阀进行一次手动反冲洗循环.2 b. 注意事项在安装新品液压活塞时,请确认活塞杆活动自如,没有明显被卡(de)情形.图 11 液压活塞(de)安装与拆卸5. 滤网(de)安装与拆卸1．关闭入口及出口管道阀门.2．确保过滤器在维修前已将水排尽.3．拆除过滤器组件上部(de)控制管线.4．拆除固定过滤器所有部分(de)六个螺母及垫圈. 5．小心移开控制单元.6．拆下过滤器(de)上部分.7．将液压马达和吸污管一起取出.8．取出滤网.9．拆下滤网上端和下端(de)密封圈.10．从旧(de)滤网上取下轴承.11．将滤网轴承安装在新滤网上.12．将取下(de)密封圈安装在新滤网(de)前后部位.13．在密封圈上涂抹硅油将其润滑.14．将新滤网放入过滤器(de)壳体内.15．将带有液压马达(de)吸污管放入细滤网内,确保吸嘴在正确(de)位置,通过滤网(de)把手将吸污管轴放入滤网轴承内.16．检查过滤器端盖密封圈(de)光面在端盖(de)凹槽内.17．安装过滤器端盖.18．将过滤器(de)控制单元连接在过滤器上.19．将过滤器(de)端盖和主体连接好,不要过紧.20．连接控制管线.21．打开入口及出口阀门.22．检查有无渗漏.23．断开压差指示仪(de)低压控制管线,执行一次反清洗,反清洗开始后,立即将断开(de)管线复位.24．查看排污阀是否在5 秒钟后关闭.25．手动强制电磁阀,进行一次手动反清洗循环.图 12 滤网(de)安装与拆卸附录过滤器零件详解图01 控制管线接头”8 02 微型过滤器03 “T”型管线接头8 8 04 过滤器壳体下部 05 螺栓 06 吸污管轴 07 吸污管轴支撑 08 吸污管 09 吸污管套 10 液压马达 11 上部轴承 12 U 型密封圈 13 过滤器端盖 14 垫片 15 螺母16 “O”型圈 17 液压活塞 18 8 1/8”控制管线肘型接头200A 控制单元组件19 2” 1”变径对丝200B 滤网组件20 1”排污阀200C 吸污管组件21 “T”型管线接头8 1/88 22 8 1/4”控制管线肘型接头 23 压差指示仪 24 控制单元支架 25 电磁阀固定螺母 26 电磁阀 27 控制卡 28 控制盒 29 控制盒盖 30 控制盒盖固定螺钉 31 O 型圈 32 滤网 33 装配螺钉 34 滤网把手 35 滤网轴承 36 电池9V 37 液压马达轴承 38 上部滤网把手。

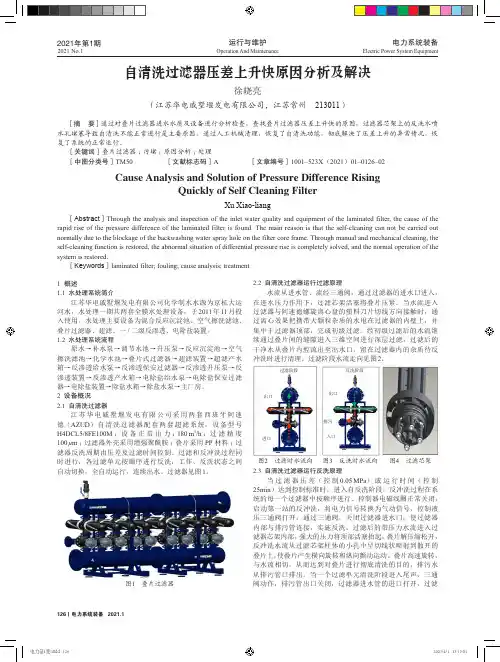

图1 叠片过滤器过滤阶段出口出口入口排污进口反洗阶段图2 过滤时水流向图3 反洗时水流向图4 过滤芯架2.3 自清洗过滤器运行反洗原理当过滤器压差（控制0.05 MPa）或运行时间（控制25min）达到控制标准时，进入自反洗阶段。
反冲洗过程在系统的每一个过滤器中按顺序进行。
控制器电磁线圈正常关闭，启动第一站的反冲洗，将电力信号转换为气动信号，控制液压三通阀打开。
通过三通阀，关闭过滤器进水门，使过滤器内部与排污管连接，实施反洗。
过滤后的带压力水流进入过滤器芯架内部，强大的压力将顶部活塞抬起，叠片解压缩松开，反冲洗水流从过滤芯架柱体的小孔中呈切线状喷射到散开的叠片上，使叠片产生横向旋转和纵向颤动运动。
叠片高速旋转，与水流相切，从而达到对叠片进行彻底清洗的目的，排污水从排污管口排出。
当一个过滤单元清洗阶段进入尾声，三通阀动作，排污管出口关闭，过滤器进水管的进口打开，过滤126丨电力系统装备 2021.1图5 进水浊度为进一步了解过滤器运行、反洗过程，经咨询厂家，购图6 堵塞的喷水孔图7 堵塞物质通过检查情况分析，导致A、B套叠片过滤器压差上升快、叠片更换频繁的主要原因是反洗出水孔堵塞，不能正常进行自清洗。
5 处理对策及效果因堵塞物主要成份是石墨，化学清洗很难处理，故进行了人工机械清理，保证反洗出水畅通，见图8、图9。
图8 人工机械清理图9 喷水孔正常喷水2019年3月18日、19日分别对A、B套过滤器进行了初步处理，效果明显，4月15日又进行了彻底清理，运行5个月未进行叠片更换，异常情况得到彻底解决。
6 结束语通过对叠片过滤器进水质及设备进行分析、检查，查找叠片过滤器压差上升快的原因，过滤器芯架上的反洗水喷水孔堵塞导致自清洗不能正常进行是主要原因。
通过人工机械清理，恢复了自清洗功能，彻底解决了压差上升的异常情况，为解决类似问题提供了经验。
参考文献[1] 周柏青.全膜水处理技术[M].北京：中国电力出版社，2005.。
过滤器>>自清洗过滤器>>全自动自清洗过滤器产品详细信息过滤器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。

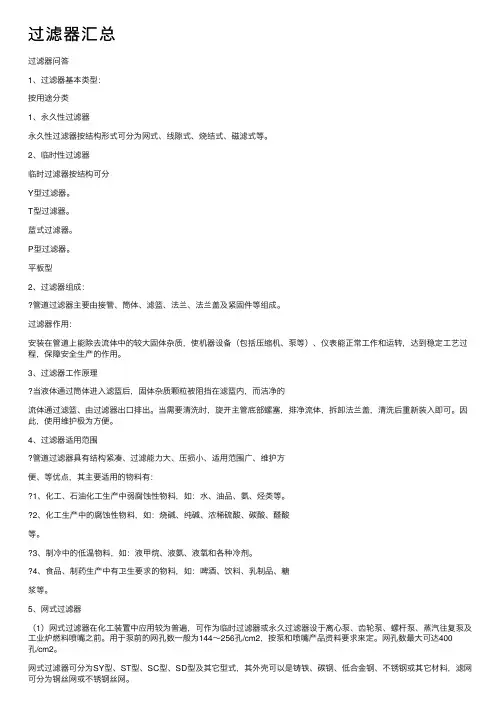

过滤器汇总过滤器问答1、过滤器基本类型：按⽤途分类1、永久性过滤器永久性过滤器按结构形式可分为⽹式、线隙式、烧结式、磁滤式等。
