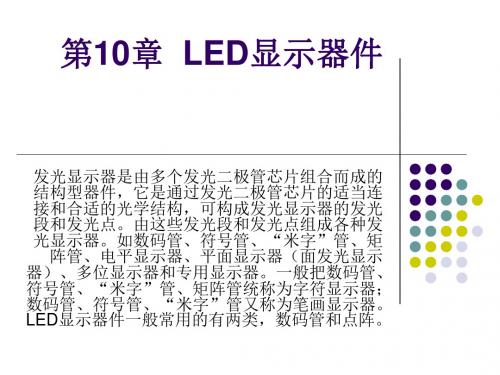

最全的LED显示屏知识大全一、什么是LED显示屏LED显示屏〔LEDpanel〕：LED就是lightemittingdiode，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
二、led显示屏简介特点LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强。
静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最正确播放效果。
全面采用进口大规模集成电路,可靠性大大提高,便于调试维护。
全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素管可采用P10mm、P16mm等多种规格。
先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真，视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。
另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
基于这两种材料，早期LED工业运用GaAs1-xPx 材枓结构，理论上可以生产从红外光一直到绿光X围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65的橙光LED，GaAs0.14P0.86的黄光LED等。
LED显示屏配件与参数显示屏控制卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡1、一卡多用：既可实时同步显示控制，也可进行异步脱机显示控制，是国内首个彻底解决同步与异步显示无缝切换的LED控制系统。
2、基于TCP/IP网络协议传输，支持最新WiFi无线传输视频技术，实现无线同步实时显示或远程数据上传和创新的脱机点播。
3、多兼容性接口，广泛支持主流接口。
4、具有智搜功能，能快速查找和设置网络中的LED显示屏。
全软件设置，包括连接线的排序都可通过软件进行设置。
使用快速设置IP功能可以减少IP管理的烦琐。
5、不需专用视频控制电脑和视频发送卡，任何一台具备TCP/IP网络接口的电脑都可以进行实时显示或远程数据上传，并支持断点续传。
6、实现真正的后台播放功能，前台的任何操作都不会影响LED显示屏的正常显示，并具有全屏监视功能。
7、独具一格的“快捷配”。
快速设置屏幕参数，通过系统的搜索，再配合简单的数字输入即可将多样化的屏幕走线配置完成。
8、同一个软件和硬件便可实现显示屏、灯光模式或条屏模式的自由选择。
单价：560元双色控制卡：LED显示屏BX-4M 4代网口控制卡花样跑边效果丰富产品状态四代最新主流产品，2010年8月投放市场，批量现货供应产品优势超高性价比, 支持较大面积LED显示屏支持网口连接板载100M网络接口，MAC绑定机制，无需IP设置，自动识别，自动连接网络通讯支持单机直连/以太网连接/跨Internet连接支持PC软件和底层软件在线升级，大大节省系统开发和维护升级费用应用领域基本满足各种复杂应用需求适用于GPRS无线通讯的集群信息发布系统控制点数单色96K点：3200*16 2400*32 2048*48 1536*641280*80 1024*96 896*112 768*128704*144 640*160 576*176 512*192480*208 448*224 416*240 384*256双色64K点：2560*16 2048*32 1344*48 1024*64896*80 768*96 640*112 512*128存储容量 2MByte适配范围各种规格的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED显示屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/全局节目/实时节目/共享节目/自适应节目节目数量支持128个节目，每个节目划分为32个区域区域类型图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 100M网口/USB接口/RS232/RS485/GPRS/RF无线通讯显示接口 50PIN标准接口传感器支持温度/湿度/噪声亮度调节 16级亮度，支持手动调节和分时调节远程开关支持软件强制开关机和定时开关机工作电压 5V （范围4.5V～6V，注意：USB接口正常工作电压须≥5V）最大功率≤1.2W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》显示适配卡 HUB256-T8 HUB128-T8 HUB256-T12 HUB128-T12HUB64-T12串口线连接方法：直通单价：155元单色控制卡：仰邦科技LED显示屏BX-4U0 4代U盘控制卡动画文字效果丰富产品状态四代最新主流产品，2011年6月投放市场，批量现货供应产品优势控制面积灵活，显示功能丰富，性价比超高纯U盘屏控制器，无需串口设置，操作更加简洁屏参设置/扫描配置/节目更新，您只需插上U盘，即可自动完成时间校正/亮度调整/定时开关，您只需插上U盘，即可轻松搞定支持底层软件U盘升级，大大节省系统开发和维护升级费用宽电压工作，纯正BX四代血统，工艺精良，品质稳定应用领域小面积LED显示屏，各种LED集群显示系统控制点数单色16K点：1024×16 512×32 320×48 256×64双色8K点： 512×16 256×32 160×48 128×64存储容量 2MByte适配范围各种小面积的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/共享节目节目数量支持128个节目，每个节目划分为8个区域区域类型图文/字幕/动画/时间/农历/计时/温度边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 U盘下载显示接口 2组T8和4组T12接口传感器支持温度亮度调节 16级亮度，支持手动调节和分时调节远程开关支持定时开关机工作电压 5V （范围4.5V～6V）最大功率≤1W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》单价：110元全彩单元板：户外：LED显示屏室内全彩表贴三合一P10全彩单元板高亮表贴3528封装技术指标参数1、模组PCB板：双层模组尺寸: 宽320mm×高160mm物理点间距：10mm物理密度：10000点/m2发光点颜色：RGB 3和1灯体：3528单像素亮度：R:773mcd, G:1607mcd, B:392mcd模组分辨率：宽32点×高16点模组最大功耗：16.5w模组重量：0.4kg工作电压：DC5V包装纸箱尺寸：605mm*365mm*553mm包装数量：30个纸箱重量：13kgs(含模组)2.箱体箱体尺寸：宽1280mm×高960mm×厚150mm单箱体模组数：24个单箱体供电方式：5V/60A×2只散热方式：强制对流风扇4只箱体总重量：60kgs箱体分辨率：宽128点×高96点最佳视距：10～40m视角：水平130度，垂直140度环境温度：存贮 -35℃ ～+85℃工作 -20℃ ～+65℃相对湿度：≤90～95%屏体厚度：17cm包装箱体尺寸：长1340mm×宽430mm ×高1120mm 包装数量：2个包装箱重量：150kg3、供电工作电压：220V±10％平均功耗： 450～600W/m2最大功耗：≤350W/m2电流: ≤13mA(单扫)4、控制系统控制主机：P4或以上操作系统：WIN 98/ 2000/ NT/XP控制方式：同步控制5、主要技术参数1）驱动器件：采用LED专用恒流驱动器件2）驱动方式：1/8扫驱动3）刷新频率：≥120帧/秒4）灰度/颜色：RGB各256级，可显示16.7M颜色4）白平衡亮度：≥2800cd/m25）亮度调节方式：软件调节255级可调6）视频信号：PAL/NTSC7）控制系统采用： DVI显卡＋全彩控制卡8）平均无故障时间：≥9000小时9）半衰期寿命：≥7万小时10）平整度：任意相邻像素间≤0.3mm；模块拼接间隙<1.5mm ；11）计算机显示模式：800×600;1024×76812）有效通讯距离：不低于100m（正品标准网线传输）6、软件灵星雨等同步系统 LED通用播放软件单价：265元室内：LED显示屏室内单元板全彩三基色表贴P10 8扫高亮3年保品名:室内P10全彩标贴8扫单元板颜色：三基色全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】多层玻纤板制作高亮度 8扫单板为16*32公分标准！后面芯片全贴片设计可配合各种控制卡使用灯珠：表贴功率：20瓦寿命：8万小时模组尺寸: 160*320mm物理点间距：10mm物理密度：10000点/m2发光点颜色： 1R1G1B灯体：（R G B）模组分辨率：宽32点×高16点模组最大功耗：16.5w模组重量：0.30kg包装纸箱尺寸：630mm*275mm*295mm包装数量：40个纸箱总重量：13kg箱体尺寸：宽mm×高mm×厚mm单箱体模组数：个单箱体供电方式：只散热方式：只箱体总重量：kg箱体分辨率：宽点×高点最佳视距：8～40m最佳视角：水平110度，垂直90度环境温度：存贮 -35℃～ +85℃工作 -20℃～ +65℃相对湿度：≤90～95%屏体厚度：17cm单价：265元双色单元板：室内：LED显示屏室内P4.75双色户内单元板模组 F3.75双基色红绿混黄色品名: 室内F3.75全部配件：单元板【一块】 16PIN数据排线【一根】颜色：双色红绿电压：5伏峰值电流：4.2安接口：标准08接口 16扫双层玻纤板制作单模组尺寸：152MM*304MM单模组灯点数：32*64驱动芯片：595驱动方式：恒流驱动驱动电压：5伏灯珠：圆型峰值功率：20瓦寿命：8万小时★ 主要技术参数基色RG（红、绿双基色） P4.75像素直径〔mm〕 3.75像素间距〔mm〕 4.75像素组成 1R1G单元面板点数64×32单元面板尺寸〔mm〕304×152（）单元面板重量〔g〕 800 像素密度〔点/m2〕 43000 峰值功耗〔W/m2〕 700平均功耗〔W/m2〕 300可视角度150°单价：198元单色单元板：全户外：LED显示屏全户外P10单元板亮度高发光均匀性价比高颜色：单红全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】三安芯片8M高亮输入电压：5伏峰值电流：4A峰值亮度：》1800MCD峰值功率：《20瓦扫描方式：1/4走线方式：蛇形8点每驱16行下折3次接口方式：12通用接口(十二)2 A B C S L R G D 161 O N N N N N N N 15密封方式：灌胶密封每平方密度：10000点每平方模组数：19.5块单价：85元半户外；强力巨彩半户外P10 单元板正品强力品名:高品质半户外单元板绝对一年质保强力单元板的品质有目共睹。
led显示器原理-回复【LED显示器原理】一、LED显示器简介LED（Light Emitting Diode）即发光二极管，是一种能够发光的半导体电子器件。
LED显示器利用LED的发光特性来实现显示的功能。
与传统的液晶显示器相比，LED显示器具有更高的亮度、更广的色域、更低的功耗等优势，因此在现代电子产品中得到广泛应用。
二、LED显示器的组成1. LED芯片：LED芯片是LED显示器中的核心部件，它能够发光。
根据需要的颜色，LED芯片可以分为红、绿、蓝三种颜色。
2. 显示面板：显示面板是LED显示器的屏幕部分，通常由许多小颗粒组成。
这些小颗粒是红、绿、蓝三种颜色的LED芯片。
3. 驱动电路：驱动电路是控制LED显示器发光的重要部分，它通过控制芯片传输电流来控制显示颜色和亮度。
4. 电源：电源是为整个LED显示器提供工作电压的部分，可以是直流电源或交流电源。
LED显示器利用LED芯片的发光特性来实现显示功能。
LED芯片在通过电流激发后，电子与电子洞复合释放出能量，这能量转化为光能并辐射出来，从而形成可见光。
三种颜色的LED芯片按照一定的排列方式组合成显示面板，通过驱动电路和电源的控制，LED芯片发光的程度和时间可以得到精确的控制，从而实现显示效果。
具体来说，LED显示器的工作原理可以分为以下几个步骤：1. 电流控制：通过驱动电路对LED芯片进行电流的控制。
不同的颜色需要不同的电流控制，以产生所需要的亮度和颜色。
2. 发光特性：当电流通过LED芯片时，芯片内部的电子与电子洞发生复合，释放出能量。
能量转化为光能并通过显示面板辐射出来。
3. 色彩调整：LED显示器的显示面板是由红、绿、蓝三种颜色的LED芯片组成的。
通过改变不同颜色的LED芯片的发光强度，可以调整显示器的色彩效果。
4. 显示效果：通过上述步骤的控制，LED显示器可以实现多种显示效果，包括静态图像、动态视频等。
1. 高亮度：LED显示器的亮度较高，可以在明亮环境下清晰可见。
LED显示屏基础知识详细介绍目录一、内容概览 (2)1.1 LED显示屏的定义 (2)1.2 LED显示屏的应用领域 (3)1.3 LED显示屏的发展趋势 (5)二、LED显示技术原理 (6)2.1 LED的基本结构 (8)2.2 LED的工作原理 (9)2.3 LED显示的基本方式 (10)三、LED显示屏分类 (11)3.1 按尺寸分类 (13)3.2 按亮度分类 (14)3.3 按色彩分类 (14)3.4 按驱动方式分类 (16)四、LED显示屏组成与结构 (17)五、LED显示屏制作工艺 (19)5.1 基板制造 (21)5.2 LED芯片焊接 (22)5.3 驱动电路制作 (23)5.4 显示屏总成 (25)六、LED显示屏显示效果与维护 (26)6.1 显示效果评价指标 (28)6.2 显示屏维护与保养 (30)七、LED显示屏控制系统 (31)7.1 控制系统组成 (32)7.2 控制方式分类 (33)7.3 控制系统性能要求 (35)八、LED显示屏应用案例 (37)8.1 工业领域应用 (38)8.2 商业领域应用 (40)8.3 公共服务领域应用 (41)九、LED显示屏市场前景 (42)9.1 市场规模与发展趋势 (44)9.2 竞争格局分析 (45)9.3 技术创新与突破 (46)十、结语 (48)10.1 LED显示屏的发展意义 (49)10.2 行业责任与展望 (50)一、内容概览本文档旨在详细介绍LED显示屏的基础知识，包括LED显示屏的工作原理、分类、规格参数、应用领域以及安装维护等方面的内容。
通过对这些基础知识的了解，读者可以更好地掌握LED显示屏的性能特点和使用方法，为进一步学习和应用奠定基础。
我们将介绍LED显示屏的基本原理，包括红绿蓝三原色显示原理、像素结构和驱动方式等；接着，我们将对LED显示屏进行分类，根据不同的应用场景和显示需求，将其划分为单色屏、双色屏、全彩屏等不同类型；然后，我们将详细讲解LED显示屏的规格参数，包括尺寸、分辨率、亮度、对比度等关键指标；此外，我们还将探讨LED显示屏的应用领域，如广告宣传、交通指示、体育场馆等；我们将介绍LED 显示屏的安装维护方法，以确保其正常运行和延长使用寿命。
LED 显示屏中常用的芯片说明及原理Led中常见的芯片有：74HC595列驱动，74HC138译码驱动，74HC245信号放大，74HC4953行扫描等。
1、74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STcp（存储器时钟输入）的上升沿输入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。
2特点8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除 100MHz的移位频率特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除100MHz的移位频率3输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
参考数据Cpd决定动态的能耗，Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0)F1=输入频率，CL=输出电容f0=输出频率（MHz）Vcc=电源电压4、引脚说明符号引脚描述Q0…Q7 8位并行数据输出，其中Q0为第15脚GND 第8脚地Q7’第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源2、74HC138 芯片74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。
发光二极管（Light Emitting Diode，LED）是一种重要的固态半导体光电器件，它能够直接将电能转化为光能。
LED的基本构造和工作原理如下：1. 构造：- PN结：LED的核心是采用磷化镓（GaP）、砷化镓（GaAs）、氮化镓（GaN）等化合物半导体材料制作而成的PN结芯片。
芯片的一端是P型半导体，另一端是N型半导体。
- 电极：芯片两端分别焊接上导电引脚，即阳极（正极）和阴极（负极）。
- 封装：为了保护内部结构并提供良好的光学效果，芯片会被封装在透光性能良好的环氧树脂或者其他材料内，形成一个完整的LED器件。
2. 工作原理：- 载流子注入：当外部电压施加在LED上，形成正向偏压（即正极接高电位，负极接低电位），电子从N型区注入P型区，空穴从P型区流入N型区。
- 复合发光：在PN结附近，注入的电子与空穴复合时，会释放出能量，这种能量以光子形式表现出来，从而产生可见光或者其他波长的不可见光。
- 光谱特性：复合时释放出的能量大小取决于半导体材料的禁带宽度，不同禁带宽度对应的光子能量不同，因此LED可以根据半导体材料的选择发出从红外光到紫外光的不同颜色光线。
3. 分类：- 按照封装形式和用途分为直插式LED、贴片式LED（SMD LED）、大功率LED、COB（Chip-On-Board）LED等。
- 按照发光颜色分有红、绿、蓝、黄、白等各种颜色LED，其中白色LED可以通过蓝光激发荧光粉实现。
4. 应用电路：- LED通常需要适当的限流电阻配合使用，以限制流过LED的电流，防止过大的电流导致器件烧毁。
- 在更复杂的应用中，LED还可能与驱动电路结合，驱动电路可以提供恒流源，确保LED工作在最佳效率和寿命条件下。
LED因其体积小、寿命长、响应速度快、环保节能、色彩丰富等特点，广泛应用于照明、显示、交通信号、汽车灯具、背光模组、景观装饰等诸多领域。
随着技术进步，高亮度、高效率的大功率LED在商业和家用照明市场得到了广泛应用。
LED显示屏重要构成部分有那些_LED显示屏安装流程LED显示屏重要构成部件是哪某些呢？安装旳流程是什么样旳呢？下面强力巨彩工程师就详细旳为大家梳理一下整个构造和安装流程。
LED显示屏重要旳构成部件是: 单元板、电源、控制卡、连线单元板背面、单元板正面、开关电源和LED条屏控制卡LED屏条重要构成部件1.单元板单元板是LED旳显示关键部件之一, 单元板旳好坏, 直接影响到显示效果旳。
单元板由LED模块, 驱动芯片和PCB电路板构成。
LED模块, 其实是由诸多种LED发光点用树脂或者塑料封装起来点阵。
驱动芯片重要是74HC595 74HC245/244 74HC1384953。
户内条屏常用旳单元板规格有:参数：D=3.75;点距4.75mm 64点宽x16点高, 1/16扫户内亮度。
单红/红绿双色参数解释:发光直径: 指旳是发光点旳直径D=3.75mm发光点距离 4.75mm ----根据观看者旳距离选择, 户内一般选择4.75单元板大小: 64x16---最常用旳单元板, 最轻易买到, 价格也最廉价。
1/16扫: 单元板旳控制方式。
户内亮度: 指LED发光点旳亮度, 户内亮度适合白天需要靠日光灯照明旳环境。
颜色：单红, 最常用, 价格也最廉价。
双色一般指红绿, 价格高。
假如你想做一种128x16点旳屏幕, 只需要用2个单元板串接起来就可以了。
2.电源一般使用旳是开关电源, 220V输入, 5V直流输出。
需要指出, 由于LED显示屏幕属于精密电子设备, 因此要采用开关电源, 不能采用变压器。
对于1个单红色户内64x16旳单元板, 全亮旳时候, 电流为2A。
推理出, 128x16双色旳屏幕全亮旳时候, 电流为8A。
应当选择5V10A旳开关电源。
3.控制卡我们推荐使用低成本旳条屏控制卡, 可以控制1/16扫旳256x16个点旳双色屏幕, 可以组装出最有成本优势旳LED屏幕。
该控制卡属于异步卡, 就是说, 该卡可以断电保留信息, 不需要连接PC都可以显示储存在里面旳信息。
