led显示屏的八大分类

LED显示屏(LED panel)：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。

它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

一：什么是led显示屏?LED显示屏分为数码显示屏、图文显示屏和视频显示屏，均由LED矩阵块组成。

LED数码显示屏的显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。

图文显示屏可与计算机同步显示汉字、英文文本和图形;视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD 节目以及现场实况。

LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

2.5m宽茶色和透明磨砂树脂板已由无锡正成企业安装调试成功!!大大改善了LED的整体效果,有效时间达20年之久,耐高温达150度,低温达-45度 LED显示屏可以显示变化的数字、文字、图形图像;不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。

LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。

这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。

LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。

LED显示屏性能超群:发光亮度强在可视距离内阳光直射屏幕表面时,显示内容清晰可见.超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强.静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果.全面采用进口大规模集成电路,可靠性大大提高,便于调试维护.全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格.先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素影像画面清晰、无抖动和重影，杜绝失真视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制。

LED显示屏技术方案随着数码技术的发展和应用场景的不断拓展，LED显示屏已逐渐成为现代化城市建设的重要组成部分。

LED显示屏的应用不仅局限于广告牌，还广泛应用于大型活动现场、公共交通、商场、体育馆等场所。

本文将介绍LED显示屏技术方案的相关知识。

一、LED显示屏的分类根据应用场景和特点，LED显示屏可以分为室外大屏和室内小屏。

室内小屏通常用于商场、酒店、舞台等场所，而室外大屏则应用于广场、公共交通、体育场馆等公共场所。

同时，LED显示屏还可以按照其颜色单色和全彩分为两种类型。

1. 单色LED显示屏单色LED显示屏通过单色LED点阵组成，主要是红、绿、黄三种单色LED，价格相对便宜，适用于文本、数字等简单内容的展示，不适用于复杂动态图像的现实，一般应用于一些特定地方如车站、酒店等场所。

2. 全彩LED显示屏全彩LED显示屏则通过各种颜色的LED点阵组成，可以呈现出更加丰富的色彩和效果。

全彩LED显示屏广泛应用于各种场合，如企业展会、体育赛事、政治活动、演出等，具有良好的视觉效果，是目前市场上最为常见的LED显示屏。

二、LED显示屏的基本构成LED显示屏的基础构成大致分为三部分：LED模组、LED控制器和电源系统。

1. LED模组LED模组是LED显示屏中最重要的组成部分，负责将LED点阵形成的图像转换成对应的电信号，并将其输出到LED驱动器中，将LED驱动器送出的电流控制LED芯片的发亮程度，从而形成不同亮度、颜色、灰度的显示效果。

LED模组有两种常见的连接方法：常用方法是将各级芯片（如模组上的驱动IC、接口、LED灯等）以表面焊接的方式粘结在PCB上，而智能模组则采用过孔连接法将各级芯片安装到PCB上。

2. LED控制器LED控制器主要负责将输入到它的数据信号进行解码、处理，以实现灰度控制，并将控制信息传输给LED模组。

同时，LED控制器还具有亮度、色彩、声音等各种参数设定和控制功能，通过PC或移动终端实现远程控制与管理。

LED电子显示屏规范LED电子显示屏规范随着当前科技的不断发展，LED显示屏已经广泛应用于各种场合，如广告牌、演播室、舞台、会议室、商场等。

然而，由于各个制造商的技术水平和质量控制能力不同，LED电子显示屏的质量和性能也存在着巨大的差异。

因此。

为了确保用户和使用者能够获得高质量和安全的产品，制定LED电子显示屏规范就显得尤为重要。

一、定义与分类LED电子显示屏是一种以LED为主要发光原理的信息显示器材料。

其特点是：高亮度、大视角、视觉效果好、颜色真实等。

按适用范围划分，LED电子显示屏可以分为：室内显示屏、户外显示屏、半户外显示屏。

按照像素密度划分，LED显示屏又可以分为：P1、P1.5、P1.8、P2、P2.5、P3、P4、P5、P6、P7.62、P8、P10、P12、P16、P20、P31.25等。

二、质量要求1.图像质量：LED电子显示屏图像质量应保持高分辨率，无失真、毛刺及影像抖动现象。

2.亮度：LED电子显示屏的亮度应该符合定义的指标要求，并能够根据环境及观看距离进行亮度调节。

同时，需要确保亮度调节均匀、无级、无明显闪烁、色彩准确。

3.色彩校准：LED电子显示屏应该具有完整的色彩调节和二次校准功能，以满足各种复杂应用场景下的高标准的色彩还原及匹配。

4.可靠性：LED电子显示屏应该具有高可靠性，以能够适应各种工作环境。

并且应该经过完整的安全验证及测试，如IP等级、震动耐受性等。

三、安装要求1.强度：LED电子显示屏的安装过程中应该保证其强度。

如果需要在户外安装，则安装必须满足强度设计标准，确保在震动、风雨等不良天气下，能够保持固定和牢固。

2.接口协议：LED电子显示屏需要具有各种接口协议。

接口协议需要满足国际标准化组织相关规范。

3.统一播放：LED电子显示屏可以采用网络统一控制进行播放。

需要提供完整的网络控制接口，允许使用用户自定义播放模式。

四、维护要求1.外观：LED电子显示屏的外观应美观大方，颜色协调、清洁度高、高档次，且材料需要耐用。

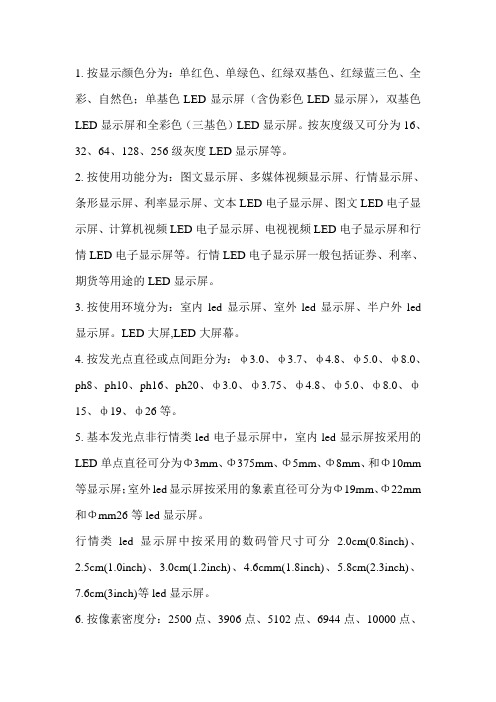

1. 按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色、全彩、自然色；单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。

按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。

2. 按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏、利率显示屏、文本LED电子显示屏、图文LED电子显示屏、计算机视频LED电子显示屏、电视视频LED电子显示屏和行情LED电子显示屏等。

行情LED电子显示屏一般包括证券、利率、期货等用途的LED显示屏。

3. 按使用环境分为：室内led显示屏、室外led显示屏、半户外led 显示屏。

LED大屏,LED大屏幕。

4. 按发光点直径或点间距分为：φ3.0、φ3.7、φ4.8、φ5.0、φ8.0、ph8、ph10、ph16、ph20、ф3.0、ф3.75、ф4.8、ф5.0、ф8.0、ф15、ф19、ф26等。

5. 基本发光点非行情类led电子显示屏中，室内led显示屏按采用的LED单点直径可分为Φ3mm、Φ375mm、Φ5mm、Φ8mm、和Φ10mm 等显示屏；室外led显示屏按采用的象素直径可分为Φ19mm、Φ22mm 和Φmm26等led显示屏。

行情类led显示屏中按采用的数码管尺寸可分 2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等led显示屏。

6. 按像素密度分：2500点、3906点、5102点、6944点、10000点、虚拟3906*4=12384点、15625点、17199点、17772点、27778点、44321点、62500点也就是1万点、1万7千点、1万5千点、2万7千点、4万4千点、6万2千点等LED显示屏。

LED显示屏的分类及选用与维护LED显示屏是一种高清晰度、高亮度、长寿命的显示设备，广泛应用于室内外的广告牌、会议展示、舞台演出等领域。

LED显示屏的分类主要根据其用途和安装环境来划分，包括室内LED显示屏、室外LED显示屏、全彩LED显示屏等。

在选择和维护LED显示屏时，需要考虑到多个因素，包括显示效果、环境适应性、耗能情况等。

一、LED显示屏的分类1.室内LED显示屏：室内LED显示屏主要用于商场、展厅、会议室等室内环境。

室内LED显示屏一般采用小间距LED模块组合而成，具有高清晰度、高亮度、色彩还原度高的特点，适合观看近距离的画面。

2.室外LED显示屏：室外LED显示屏主要用于户外广告牌、体育场馆、交通枢纽等室外环境。

室外LED显示屏需要具有防水、防晒、耐高低温等性能，以保证在恶劣的室外环境下正常工作。

3.全彩LED显示屏：全彩LED显示屏由红、绿、蓝三种颜色的LED灯珠组成，能够显示丰富的色彩，适用于需要显示彩色视频、动画等内容的场合，如演出舞台、广告牌等。

二、LED显示屏的选用1.显示效果：选择LED显示屏时首要考虑的是显示效果，包括分辨率、亮度、色彩还原度等。

分辨率越高、亮度越强、色彩还原度越好的LED显示屏，显示效果越好。

2.环境适应性：根据LED显示屏在室内外环境的不同，选择具有相应防水、防晒、耐高低温等性能的LED显示屏，以确保其在不同环境下正常工作。

3.能耗情况：LED显示屏长时间工作会消耗大量能源，选择能效比较高的LED显示屏，可以减少能耗，节约成本。

4.品牌信誉：选择有一定品牌信誉和售后服务保障的LED显示屏，可以确保产品质量和售后服务。

5.维护便捷性：LED显示屏在长时间使用过程中可能出现故障或需要维护，选择维护便捷、易于更换零部件的LED显示屏，可以减少维护成本和时间。

三、LED显示屏的维护1.定期清洁：LED显示屏表面会积累灰尘、污垢等，影响显示效果，定期清洁可以保持显示屏清洁、亮度充足。

保定LED光电一．LED显示屏的分类二．LED显示屏的基本构成1、异步屏：2、同步屏：三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16 （64列16行、由16个模块组成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。

面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。

一.LED显示屏简介LED显示屏（LED display）：又叫电子显示屏或者飘字屏幕。

是由LED点阵组成，通过红色或绿色灯珠的亮灭来显示文字、图片、动画、视频，内容可以随时更换，各部分组件都是模块化结构的显示器件。

通常由显示模块、控制系统及电源系统组成。

显示模块由LED灯组成的点阵构成，负责发光显示；控制系统通过控制相应区域的亮灭，可以让屏幕显示文字、图片、视频等内容，恒舞动卡主要是播放动画的；电源系统负责将输入电压电流转为显示屏需要的电压电流。

LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。

LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。

这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。

LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。

LED显示屏性能超群:发光亮度强在可视距离内阳光直射屏幕表面时,显示内容清晰可见. 超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强. 静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度. 自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果. 全面采用进口大规模集成电路,可靠性大大提高,便于调试维护. 全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格. 先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素影像画面清晰、无抖动和重影，杜绝失真视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制.LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
