柴油电控高压共轨系统维修规范及典型故障诊断程序一、电控高压共轨系统零部件装配规范及注意事项1、喷油器的拆装（1）喷油器的拆装必须使用喷油器专用拆装工具，有关工具的使用，请仔细阅读《柴油电控高压共轨系统专用拆装工具使用说明书》。
（2）在拆装喷油器前必须仔细清洁喷油器四周，拆装下来的喷油器要注意保护，防止磕碰。
（3）安装喷油器时，其前端必须使用垫片装配，各机型垫片厚度如下：BJ493ZLQ3：1.5 mm；BJ493ZQ3:3.5 mm；CA4DC2：2mm。
（4）喷油器组件的安装A、将喷油器垫片定位在喷油器密封面上，用手轻轻将喷油器推入缸盖喷油器的止推面。
B、在喷油器压板的两个弧形面涂抹少量柴油机油，将压板压在喷油器的相应位置后，用喷油器压板螺栓将喷油器分两次拧紧，第一次（7.5-9）N.M，接着用专用工具转动喷油器。
C、不允许通过施加力在电磁铁上来拨喷铀器，必须使用专用工具。
D、先用柴油润滑喷油器回油管处的O型圈，再将喷油器回油管垂直插入，直到听到“咔”一声，喷油器回油管被推入正确位置时为止。
E、不允许随意拆卸回油管金属卡子，回油管的软管部分不能从回油管插头上拆卸或弄松，因为不能保证重新完好的安装好，如果发生上述情况，整个回油管必须更换。
2、高压油泵的安装（1）把高压油泵从包装箱取出时，要手持正确的位置，不应拿易损部件（高、低压接头、油量控制单元）。
（2）喷油管的进回油管勿接反。
（3）在装配过程中不得有任何敲击喷油泵轴的行为。
（4）在运输过程中，喷油泵的传动轴、所有接头以及MPROP必须用保护冒保护好。
3、高压油管的安装（1）高压油管的安装包括从高压油泵到共轨，从共轨到各个喷油器之间的高压油管的安装。
（2）每个高压油管装配前，必须确保管壁内腔清洁。
（3）每个高压油管安装或拆卸时，都应先操作高压油轨一端的连接螺栓。
（4）当安装或拆卸高压油泵、喷油器的连接螺栓时，用另一个工具把着高压油泵或喷油器上相应的螺栓座，以免将高压油泵及喷油器上的螺栓座松开。
高压共轨系统维修技巧：了解高压共轨燃油系统故障的检修方法高压共轨系统是现代柴油发动机中常见的技术，其优势包括燃油喷射更精准、动力更强劲以及排放更清洁。
然而，这种技术在长时间使用后仍然可能会出现故障。
为了使发动机始终保持良好的工作状态，我们需要了解高压共轨燃油系统故障的检修方法。
下面是高压共轨系统维修的详细步骤和技巧：1. 排查故障 - 首先，检查发动机是否出现明显的故障指示灯，如发动机故障灯或燃油故障灯。
同时，观察发动机是否出现异常声音或震动。
检查发动机的稳定性和加速性能是否有所下降。
这些都可能是高压共轨系统出现问题的迹象。
2. 故障诊断 - 根据排查的结果，通过诊断工具对高压共轨系统进行故障诊断。
诊断工具可以读取发动机内部的故障代码，并提供可能的解决方案。
3. 压力测试 - 使用专业的压力表对高压共轨系统进行压力测试。
测试过程中，需要检查高压油泵是否能够提供足够的燃油压力，并观察压力是否在正常范围内。
如果压力不足，可能是高压油泵故障或喷油嘴堵塞等原因。
4. 清洁喷油嘴 - 高压共轨系统中的喷油嘴容易受到污染或沉积物的影响，导致喷油不畅或喷油量不准确。
使用专业的清洗剂和清洗工具对喷油嘴进行清洁。
注意遵循操作手册上的使用方法，避免损坏喷油嘴。
5. 更换燃油滤清器 - 燃油滤清器的作用是过滤掉燃油中的杂质和污染物，防止其进入高压共轨系统。
定期更换燃油滤清器可以保持系统的清洁，并避免喷油嘴堵塞。
根据操作手册上的建议，选择适合的燃油滤清器进行更换。
6. 检查电气连接 - 高压共轨系统的正常工作需要一个稳定的电气连接。
检查系统中的所有电气连接，包括传感器、控制单元和电缆。
确保连接紧固，并清理腐蚀或氧化的接头。
松动的电气连接或腐蚀的接头可能导致信号不准确或系统无法正常工作。
7. 修复或更换部件 - 如果在以上步骤中发现了故障或损坏的部件，需要及时进行修复或更换。
根据具体情况，可以选择更换高压油泵、喷油嘴、压力传感器等关键部件。

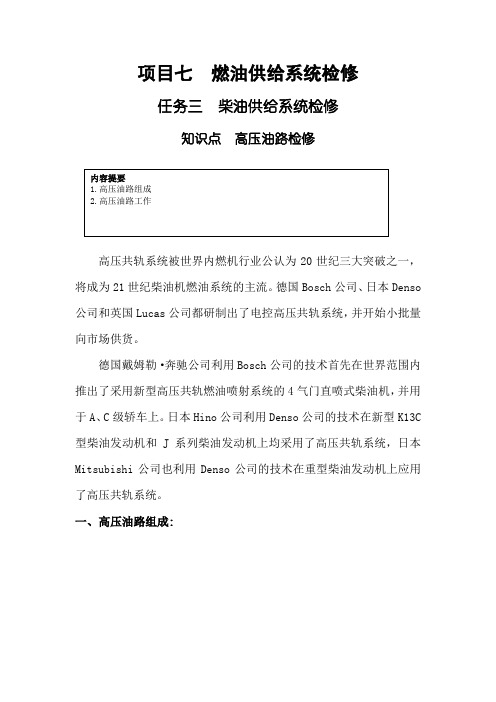

项目七 燃油供给系统检修任务三 柴油供给系统检修知识点 高压油路检修高压共轨系统被世界内燃机行业公认为20世纪三大突破之一，将成为21世纪柴油机燃油系统的主流。
德国Bosch 公司、日本Denso 公司和英国Lucas 公司都研制出了电控高压共轨系统，并开始小批量向市场供货。
德国戴姆勒·奔驰公司利用Bosch 公司的技术首先在世界范围内推出了采用新型高压共轨燃油喷射系统的4气门直喷式柴油机，并用于A 、C 级轿车上。
日本Hino 公司利用Denso 公司的技术在新型K13C 型柴油发动机和J 系列柴油发动机上均采用了高压共轨系统，日本Mitsubishi 公司也利用Denso 公司的技术在重型柴油发动机上应用了高压共轨系统。
一、高压油路组成:共轨系统的高压部分被分成高压发生器（高压泵）、压力蓄能器（共轨）和燃油计量元件（电磁阀）。
主要的零部件：配有电磁阀的高压油泵（CP1H型），共轨，共轨压力传感器，喷油器。
1.高压油泵高压油泵是高压回路和低压回路的分界面，在所有工况下，它主要负责在车辆的整个使用寿命中供给足够的高压燃油，同时还必须保证为使发动机迅速起动所需要的额外的供油量和压力要求。
高压油泵不断的产生共轨所需的系统压力。
这就意味着燃油并不是在每个单一的喷射过程都必须被压缩（相对于传统的燃油系统）。
高压油泵安装在与传统柴油机分配泵相同的位置上。
它是通过带轮发兰、带轮、齿带由发动机驱动，其最高转速不超过 3000 转/ 分钟。
高压泵借以低压油路过来的燃油润滑。
高压油泵上安装有用来进行压力控制的电磁阀。
燃油被三个成辐射状安装互隔120°的泵油柱塞压缩，高压泵每转一圈，有三次供油，峰值驱动扭矩较低，油泵驱动系统保持较稳定的负荷。
2.高压油管高压油管是连接共轨管和喷油器的通道，用来传送高压燃油。
喷油瞬间，在高压油管内有时会发生高频压力波动，因此高压油管必须能够承受最高的系统压力和高压燃油的冲击作用。
