《PLC应用技术》课件——2.5 S7-1200PLC数据存储类型

保持存储器
• 用来防止在电源关闭时丢失数据，可以用不同方法设置变量的断电保持功能，
• 凡是选择了保持性的存储器，断电后数据和状态不丢失。
NO 02
第二部分
S7-1200的系统存储区
PLC系统存储区分为：
过程映像输入过程映像输出
位存储器数据块
物理输入物理输出临时局部存储器
பைடு நூலகம்
过程映像输入
过程映像输出
• 过程映像输出的标识符为Q，在扫描循环之间，逻辑运算的结果存入过程映像输出；
• 在扫描结束前，操作从过程映像输出将逻辑结果写入物理输出，及传送到数字量输出模块，直接控制 PLC外部的指示灯。
• 继电器等控制对象在博途软件仿真中可以强制、没有保持功能。
物理输出
• 物理输出是在Q后面加上下划杠“_”、冒号“：” 、P，表示立即写物理输出，它不受扫描周期影响，没有强制和保持功能。
本讲内容结束，期待大家的共同学习和探讨，谢谢观看！
这是个动图
工作存储器
• PLC启动时将装载存储器中的程序拷贝到工作存储器，即编程运行时使用的程序和数据，
• 类似于计算机的内存，CPU断电时内容丢失。
系统存储器
• 用于存放过程映像输入区PII、PIQ、位存储器M、定时器T、计数器C、堆栈块和终端堆栈以及临时存储器。
• 系统存储器通常又称为系统存储区。

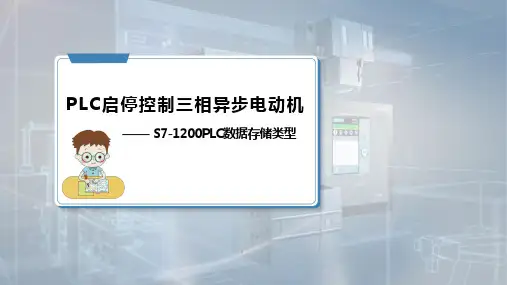

PLC启停控制三相异步电动机
—— S7-1200PLC数据存储类型
本讲内容
（一）S7-1200的存储器概念（二）S7-1200的系统存储区
（三）小结与思考
NO 01
第一部分
S7-1200的存储器概念
S7-1200的存储器有4类：

PLC的数据存储结构

PLC的数据存储结构在我们西门子PLC当中主要有，我们的I区，Q区，M 区，T区（定时器），C区（计数器）。

还有的就是V存储区（它是PLC内部数据存储区，也是按8进制分配如:v0.0-v0.7 .v1.0-v1.7）现在来看一下它们的结构。

1.位（BOOL\BITE）对于位它只存在‘0’和‘1’两种状态表现形式，类似于开关。

0代表断开，1代表接通。

如：M0.0，Q0.0，I0.0，…都是位的一种。

现在来看一下I0.0的位,当I0.0为‘0’时如下图：现在再来看一下I0.0为‘1’时如下图：同理，我们的M0.0，Q0.0，I0.0，都是这样的。

这就是位状态结构。

2.字节（BYTE）1个字节=8个位如：QB0，QB1IB0，IB1MB0，MB1VB0，VB1如何解释上面这句1个字节=8个位如图：1是一个I0.0的位转换为2进制就是一个‘0’那么在2里是不是发现，当写入的地址是IB0时我们的二进制里显示了8个‘0’，也就是说有8个位。

同理QB0，QB1IB0，IB1MB0，MB1VB0，VB1都是一样的含有8个位。

我们可以往VB0里写入数值比如说写入30如下图：数据范围字节：有符号-128-127无符号0-2553.字（WORD）1个字=2个字节=16个位如：QW0,QW2,QW4VW0,VW2,VW4MW0,MW2,MW4QW0/ \QB0 QB1/ \ / \Q0.7-Q0.0 Q1.7- Q1.0这个就是我们一个分配图、Q1.7-Q1.0，为低位，Q0.7-Q0.0，为高位。

记住这个格式。

数据范围：字有符号-32768-32767无符号0-655354.双字（DWORD）1个双字=2个字=4个字节=32位如下图：QD0/ \QW0 QW2/ \ / \ QB0 QB1 QB2 QB3/ \ / \Q0.7-Q0.0 Q1.7- Q1.0如上图所示，有些人就问为什么是QW0，QW2.为什么不写QW1！！注意看下面是不是有QB0和QB1.那么我如果在写QW1是不是QW1含QB1和QB2那么是不是QB1和QB1重复了。

PLC的数据类型及存储区域

plc的数据类型及存储区域
contents
目录
• PLC数据类型简介 • 数据存储区域 • 数据类型及存储区域的应用 • 数据类型转换与存储区域扩展 • 实际应用案例分析
01
PLC数据类型简介
数值型数据
整数型数据
用于表示整数值，如计数器、定时器等。
实数型数据
用于表示浮点数，如模拟量输入/输出等。
理。
案例一：某工厂的PLC数据管理
总结词：数据采集
详细描述：该工厂采用多种传感器和仪表进行数据采集，包括温度、压力、流量、液位等参数。采集的数据通过PLC进行预处理，然后传输到上位机进行进一步的分析和处理。
案例一：某工厂的PLC数据管理
总结词：数据处理
详细描述：该工厂的PLC具备强大的数据处理能力，可以对采集的数据进行实时处理和分析。处理后的数据可以用于实时控制、报警和历史记录等。
用于表示开关状态、数量、时间等数值，如int、float等。
结构型数据
用于表示复杂的数据结构，可以包含多个不同类型的数据。
字符型数据
用于表示文本、字符串等信息，如string 、char等。
数组型数据
用于存储多个同类型的数据，以索引方式访问。
布尔型数据
用于表示开关状态，只有真（true）和假（false）两种值。
详细描述
输出映像区是PLC中另一个重要的数据存储区域，用于存储将要发送到输出设备的控制信号。当PLC需要控制外部设备时，相应的控制信号将被写入输出映像区，然后输出到对应的输出设备。
内部存储区
总结词
用于存储程序执行过程中的中间变量和数据。
详细描述
内部存储区是PLC中一个非常关键的数据存储区域，用于存储程序执行过程中的中间变量和数据。这些数据在程序的执行过程中会被频繁地读取和写入，以支持PLC的控制逻辑和数据处理功能。

S7-200 PLC PPT讲座课件

延伸阅读
一、可编程序控制器（PLC）的产生与发展概况
1．PLC的产生
美国通用汽车公司在1969 年公开招标，要求采用新的控制装置取代继电器控制装置，并提出了十项招标指标，即： ①编程方便，现场可修改程序； ②维修方便采用模块化结构； ③可靠性高于继电器控制装置； ④体积小于继电器控制装置； ⑤数据可直接送入管理计算机； ⑥成本可与继电器控制装置竞争； ⑦输入可以是交流115V（美国市电电压标准）； ⑧输出为交流115V 2A 以上能直接驱动电磁阀接触器等； ⑨在扩展时原系统只要很小变更；⑩用户程序存储器容量至少能扩展到4KB。 1969 年，美国数字设备公司（DEC）根据上述十项要求，研制出第一台PLC，型号是PDP-14，在美国通用汽车自动装配线上试用，并获得成功。
7、其他部件有的PLC根据需要还可以配存储器卡、电池卡等。
二、PLC的工作原理
1、PLC的工作原理（1）用继电器直接控制的电路
（2）用PLC控制的电路
2、PLC的工作方式
PLC是采用循环扫描工作方式执行程序的。PLC中用户程序按先后顺序存放，CPU从第一条指令开始执行程序，直到遇到结束符号后又返回第一条，如此重复，不断循环。 PLC工作时的扫描过程可分为5个阶段：内部处理、通信处理、输入扫描、程序执行、输出处理。
项目1

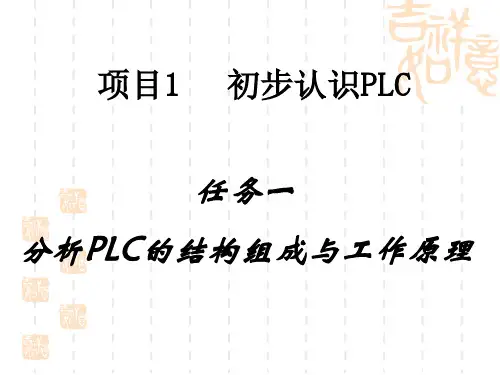

初步认识PLC
任务一
分析PLC的结构组成与工作原理
知识目标
了解PLC 的硬件组成及各组成部分的功能。了解PLC 的工作原理、等效电路和特点。熟悉PLC 的性能指标和分类。
技能目标
熟悉PLC 的结构组成。
教学重点
PLC 的结构组成。 PLC 的工作原理。 S7-200 系列 PLC 编程元件。 PLC 的分类及性能指标。

PLC基础知识介绍PPT课件

• PLC输入接口-----用户设备需输入PLC的各种控制信号，如限位开关、操作按钮、选择开关、行程开关以及其它一些传感器输出的开关量或模拟量(要通过模数变换进入机内)等，通过输入接口电路将这些信号转换成中央处理单元能够接收和处理的信号，用这些数据作为PLC对被控制对象进行控制的依据。
• PLC输出接口-----路将中央处理单元送出的弱电控制信号转换成现场需要的强电信号输出，以驱动电磁阀、接触器、电机等被控设备的执行元件。
第四章 PLC基础知识
基本内容： PLC简介、基本功能、特点、应用范围、工作方式。
重点：定义、基本功能、工作方式。
难点：工作方式、扫描时间。
第一节 PLC基础知识一、 PLC的产生与历史二、可编程控制器的定义三、 PLC的现状及发展趋势四、PLC的特点五、PLC的基本功能六、 PLC与其他工业控制系统的比较
• 在模型复杂、计算量大且较难、实时性要求较高
的环境中，工业控制机则更能发挥其专长。
第二节 PLC基本原理
• 2.1 PLC内部硬件框图及各部分作用 • 2.2 PLC工作过程特点及主要性能指标 • 2.4 PLC分类
2.1 PLC内部硬件框图及各部分作用
2.1.1 PLC的组成 PLC由四部分组成：中央处理单元（CPU板）、输入输出（I/O）部件和电源部件。
• PLC控制只要改变程序并改动少量的接线端子，然语言”进行编程，使不熟悉计算机的人也能很
就可适应生产工艺的改变。
快掌握使用，便于推广应用。
• 从适应性、可靠性及设计、安装、维护等各方面 • PLC是专为工业现场应用而设计的，具有更高的
进行比较。传统的继电器控制大多数将被PLC所可靠性。
取代。

第03节PLC的13个存储区

10
10：模拟量输入映像存储区（AI区）用于存储模拟量输入信号所对应的数字量数据，只受外部信号控制，只有字类型的存储器 AIW0——AIW62（CPU型号决定数量此处为224CPU）
11
11：模拟量输出映像存储区（AQ区）用于存储模拟量输出信号所对应的数字量数据，只有字类型存储器 AQW0———AQW62（CPU型号决定数量此处为 224CPU）

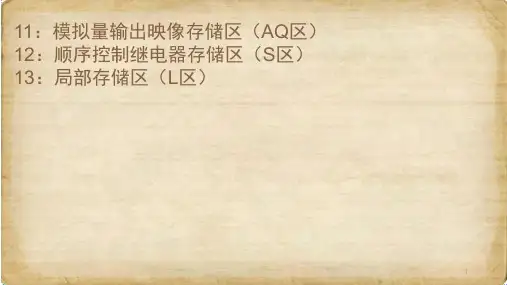

11：模拟量输出映像存储区（AQ区） 12：顺序控制继电器存储区（S区） 13：局部存储区（L区）
1
1：数字量输入映像储存区。（I区）每一个位都对应一个输入端的输入信号，只受外部信号控制。（可读不可写） I0.0 IB0 IW0 ID0 IB0——IB15 位字节字双字 (本区主要负责开关或传感器信号)
4
4：变量/数据存储区（V区）用于存储全局数据和运算结果 V0.0 VB0 VW0 VD0 VB0——VB5119（CPU型号决定数量此处为224CPU）位字节字双字 (本区通常用于存储数据)
5
5：定时器存储区（T区）用于时间累加，每一个定时器，都有一个字类型存储器和一个位（线圈/触点） T0——T255 (本区通常用于控制时间)
12
12：顺序控制继电器存储区（S区）用于步进阶梯 S0.0 SB0 SW0 SD0 SB0——SB31
13
13局部存储区（L区）用于存储临时数据，断电后0 LB0 LW0 LD0 LB0——LB59
14
8
8：累加器存储区（AC区）用于存储字节、字、双字时，不需要数据类型转换（万能存储器） AC0——AC3
9
9：特殊辅助继电器存储区（SM区）用于系统程序和用户程序之间的信息交换

2024年PLC培训课件PPT完整版

指令系统
PLC的指令系统包括基本指令、功能指令和特殊功能指令。基本指令用于实现基本的逻辑运算、定时、计数等功能；功能指令用于实现数据处理、算术运算、逻辑运算等复杂功能；特殊功能指令用于实现特殊功能，如中断处理、高速计数等。
2024/2/29
6
PLC硬件系统配置
02
2024/2/29
7
CPU模块选择与参数设置
替换法
替换疑似故障部件，观察故障是否消失，以确定故障点。
2024/2/29
程序调试法
通过在线或离线调试程序，检查程序逻辑是否存在错误。
仪器检测法
使用专业仪器检测PLC内部电路、通讯线路等，进一步确定故障点。
28
预防性维护策略制定和执行
定期检查
程序备份
定期检查PLC硬件、接线、通讯线路等，及时发现并处理潜在故障。
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
结构组成
主要包括中央处理单元（CPU）、存储器、输入输出接口、电源等部分。
2024/2/29
5
PLC编程语言与指令系统
编程语言
PLC的编程语言主要有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ ST）五种。
测试阶段
对软件进行测试，确保软件的功能和性能符合要求。
2024/2/29
19
软件设计流程与调试技巧
2024/2/29
分步调试
将复杂的控制逻辑分解为简单的步骤，逐步进行调试。
在线监控
利用PLC的在线监控功能，实时观察程序的运行状态和变量值。

plc的ppt课件

详细描述
PLC是一种专门为工业环境设计的电子设备，它可以通过编程来实现各种逻辑控制功能。PLC具有可靠性高、稳定性好、易于编程和调试等特点，因此在工业自动化领域得到了广泛应用。
PLC的历史与发展
总结词
PLC的发展历程可以追溯到20世纪60年代，随着技术的不断进步，P于指令的编程方式，通过编写指令序列来实现控制逻辑。
指令表编程语言具有简单直观、易于理解等优点，适用于初学者和简单控制逻辑的实现。
指令表编程语言常见的指令包括输入输出指令、定时器指令、计数器指令等。
梯形图编程语言
梯形图编程语言是一种图形化的编程方式，通过绘制梯形图
来实现控制逻辑。
3
功能块图编程语言常见的元素包括输入输出块、运算块、控制块等，通过组合这些元素实现控制逻辑。
结构化文本编程语言
结构化文本编程语言是一种基于文本的编程方式，通过编写结构化语句来实现控制逻辑。
结构化文本编程语言具有高度灵活、可读性强等优点，适用于需要大量数学运算和逻辑控制的场合。
结构化文本编程语言常见的语句包括条件语句、循环语句、函数调用等，通过这些语句实现控制逻辑。
梯形图编程语言具有直观易懂、易于维护等优点，适用于复杂控制逻辑的实现。
梯形图编程语言常见的元素包括输入输出继电器、定时器、计数器等，通过连接这些元素
实现控制逻辑。
功能块图编程语言
1
功能块图编程语言是一种基于功能块的编程方式，通过绘制功能块图来实现控制逻辑。
2
功能块图编程语言具有模块化、易于扩展等优点，适用于大规模、复杂控制系统的开发。
工作原理
扫描工作方式
PLC按照一定顺序扫描用户程序，对输入信号进行采样，根据程序逻辑执行相应的操作，并输出

S7200 PLC的数据存储方式知识拓展

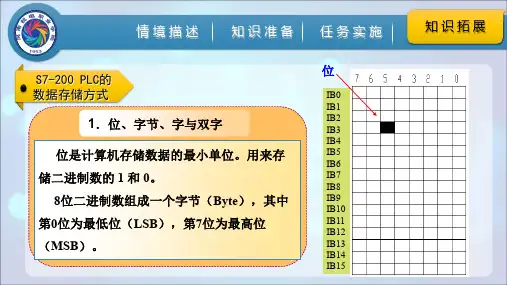

位是计算机存储数据的最小单位。

用来存储二进制数的 1 和 0。

8位二进制数组成一个字节（Byte），其中第0位为最低位（LSB），第7位为最高位（MSB）。

1．位、字节、字与双字S7-200 PLC的数据存储方式IB0IB1IB2IB3IB4IB5IB6IB7IB8IB9IB10IB11IB12IB13IB14IB15位位是计算机存储数据的最小单位。

用来存储二进制数的 1 和 0。

8位二进制数组成一个字节（Byte），其中第0位为最低位（LSB），第7位为最高位（MSB）。

1．位、字节、字与双字S7-200 PLC的数据存储方式1 0 0 0 1 1 0 1一个字节（B）7 6 5 4 3 2 1 0LSBMSB位（bit）S7-200 PLC的数据存储方式位存储单元的地址由字节地址和位地址组成。

例如：IB3——I3.0～I3.7I3.5—— I为区域标示符, 表示输入继电器，字节地址为 3，位地址为 5IB0IB1IB2IB3IB4IB5IB6IB7IB8IB9IB10IB11IB12IB13IB14IB15I3.5相邻的两个字节组成一个字（Word）。

如QW0是由QB0和QB1组成的一个字。

相邻的两个字组成一个双字（Double Word）。

即一个双字由相邻的4个字节组成。

如双字VD100由VB100～VB103组成。

S7-200 PLC的数据存储方式15 QB0 8 7 QB1 031 VB100 VB101 VB102 VB103 0字QW0MSB（15） LSB（0）双字VD100MSB（31） LSB（0）W•寻址方式：直接寻址、间接寻址。

•位寻址：输入继电器（I）、输出继电器（Q）、位存储器（M）、特殊存储器（SM）、局部变量存储器（L）、变量存储器（V）、顺序控制继电器（S），如 I3.5。

•特殊器件寻址定时器（T）、计数器（C）、高速计数器（HC）、（编号寻址）：累加器（AC）,如T37,C20。

三菱PLC里类似数组的数据存储方式

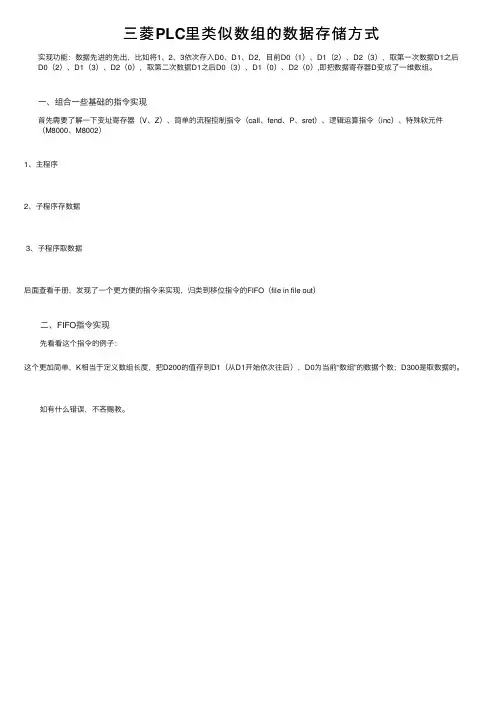

三菱PLC⾥类似数组的数据存储⽅式实现功能：数据先进的先出，⽐如将1、2、3依次存⼊D0、D1、D2，⽬前D0（1）、D1（2）、D2（3），取第⼀次数据D1之后D0（2）、D1（3）、D2（0），取第⼆次数据D1之后D0（3）、D1（0）、D2（0）,即把数据寄存器D变成了⼀维数组。

⼀、组合⼀些基础的指令实现
⾸先需要了解⼀下变址寄存器（V、Z）、简单的流程控制指令（call、fend、P、sret）、逻辑运算指令（inc）、特殊软元件（M8000、M8002）
1、主程序
2、⼦程序存数据
3、⼦程序取数据
后⾯查看⼿册，发现了⼀个更⽅便的指令来实现，归类到移位指令的FIFO（file in file out）
⼆、FIFO指令实现
先看看这个指令的例⼦：
这个更加简单，K相当于定义数组长度，把D200的值存到D1（从D1开始依次往后），D0为当前“数组”的数据个数；D300是取数据的。

如有什么错误，不吝赐教。
