高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。
可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
1)连线根据图a和题给条件，将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。
4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。
电表改装（2）目标：1、电表改装原理；2、电表改装后的校准；3、简单的电路动态分析。
典例分析：例1：一个电流表的刻度盘的每1小格代表1μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则( ) A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为【答案】D例2：（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的I g是准确的，出现的误差原因可能为（）A．R g的测量值比真实值偏大B．R g测量值比真实值偏小C．所并联的R并比公式R′并=计算出的R′并偏小D．所并联的R并比公式R′并=计算出的R′并偏大【答案】AD例3：如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是（）A． L1变亮，L2和L3皆变暗B． L1变暗，L2不能确定，L3变暗C． L1变暗，L2变亮，L3变亮D． L1变亮，L2变亮，L3变暗【答案】D课堂小练：1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（）A． 5V B． 5.3VC． 5.5V D． 5.7V【答案】B2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（）A． V1、V2的读数相同 B． V1、V2指针偏转角度相等C． V1、V2读数不同，指针偏转角也不同 D． V1、V2指针偏转角度小【答案】B第 1 页共 2 页。
物理总复习：电学实验：电表的改装电阻的测量练习使用多用电表1、（2015 北京卷）如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的1/2；R2的阻值等于电流表内阻的2倍，若用电流表A的表盘刻度表示流过接线柱 1 的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A2、（2016 贵州铜仁模拟）如图所示为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻R x，能准确测量的阻值范围是（）A. 30kΩ~80kΩ A. 3kΩ~8kΩA. 300kΩ~800kΩ A. 3000kΩ~8000kΩ3、（2016 北京海淀模拟）如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω。
图中电阻箱读数为5.0Ω。
现将MN接入某电路，发现灵敏电流计G刚好满偏，测根据以上数据计算可知（）A. M、N两端的电压为1mVB. M、N两端的电压为100mVC. 流过M、N的电流为2μAD. 流过M、N的电流为20μA4、为了测量一微安表头A的内阻，某同学设计了如图所示的电路。
图中A0是标准电流表，R0和R N分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。
完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时_____的读数I；（2）然后将S拨向接点2，调节________，使________，记下此时R N的读数；（3）多次重复上述过程，计算R N读数的________，此即为待测微安表头内阻的测量值。

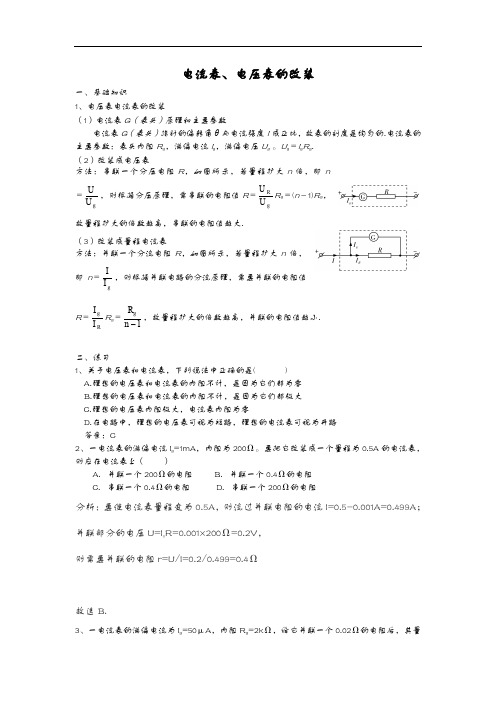

电流表、电压表的改装一、基础知识1、电压表电流表的改装（1）电流表G （表头）原理和主要参数电流表G （表头）指针的偏转角θ与电流强度I 成正比，故表的刻度是均匀的.电流表的主要参数：表头内阻R g ，满偏电流I g ，满偏电压U g 。
U g ＝I g R g .（2）改装成电压表方法：串联一个分压电阻R ，如图所示，若量程扩大n 倍，即n＝gU U ，则根据分压原理，需串联的电阻值R ＝g U U R R g ＝(n －1)R g ，故量程扩大的倍数越高，串联的电阻值越大.（3）改装成量程电流表方法：并联一个分流电阻R ，如图所示，若量程扩大n 倍，即n ＝gI I ，则根据并联电路的分流原理，需要并联的电阻值R ＝R I I gR g ＝1g n R ，故量程扩大的倍数越高，并联的电阻值越小.二、练习1、关于电压表和电流表，下列说法中正确的是( )A.理想的电压表和电流表的内阻不计，是因为它们都为零B.理想的电压表和电流表的内阻不计，是因为它们都极大C.理想的电压表内阻极大，电流表内阻为零D.在电路中，理想的电压表可视为短路，理想的电流表可视为开路答案：C2、一电流表的满偏电流I g =1mA ，内阻为200Ω。
要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻分析：要使电流表量程变为0.5A ，则流过并联电阻的电流I=0.5-0.001A=0.499A ； 并联部分的电压U=I gR=0.001×200Ω=0.2V ， 则需要并联的电阻r=U/I=0.2/0.499=0.4Ω故选B ．3、一电流表的满偏电流为I g =50μA ，内阻R g =2k Ω，给它并联一个0.02Ω的电阻后，其量程将达到 A 。
答案：10A4、一个电流表的满偏电流I g =1mA ，内阻R g =500，要把它改装成一个量程为10V的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻分析：把电流表改装成电压表，需要串联一个分压电阻，串联电阻阻值为：9.5k Ω； 故选：C ．5、将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，两电压表内阻之比为 。
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。
（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。
（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x的阻值等于________Ω。
2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是（ ） ① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表 ④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。
专题16 电表的改装问题一：专题概述1.电流表G(表头)(1) 原理:当线圈中有电流通过时,线圈在安培力作用下带动指针一起偏转,电流越大,指针偏转的角度越大,可以证明I∝θ,所以根据表头指针偏转的角度可以测出电流的大小,且表盘刻度是均匀的.(2) 三个参数:内阻R g,满偏电流I g,满偏电压U g,关系是U g=I g R g.2.电压表及大量程电流表(由表头改装而成)-R R=二：典例精讲1．电流表的改装典例1：如图所示,其中电流表A的量程为 0.6 A,表盘均匀划分为30个小格,每小格表示0.02A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的2倍,若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列说法中正确的是()A. 将接线柱 1、2 接入电路时,每一小格表示 0.04 AB. 将接线柱 1、2 接入电路时,每一小格表示 0.02 AC. 将接线柱 1、3 接入电路时,每一小格表示 0.06 AD. 将接线柱 1、3 接入电路时,每一小格表示 0.01 A【答案】 C2．电压表的改装典例2：有一个灵敏电流表G,内阻Rg=100Ω,满偏电流Ig=300μA。
要把它改装成量程为0～3V的电压表，要串联多大的电阻？改装后的电压表的内阻是多少？【答案】【解析】改装成量程为0～3V的电压表后，两端加上3V的电压时，指针指到满刻度，即电流为300μA，根据欧姆定律：解得：R=9900Ω；改装后电压表的内阻：R V=R+R g=10000Ω。
3．多用电表的改装问题典例3：如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2为开关，下列判断正确的是( )A. 只闭合S1时，M、N间是一个电压表B. S1、S2都闭合时，M、N间是一个电流表C. 只闭合S1时，M、N间是一个电流表D. S1、S2都断开时，M、N间是一个电压表【答案】BD【解析】改装电流表需要并联一个定值电阻分流，扩大量程；改装电压表时，需要串联一个定值电阻分压扩大量程。
2694776677实验：电表的改装基础过关：如果某电流表内阻为R gΩ，满偏电流为I g uA，要把它改装为一个UV的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_______________Ω的电阻．1．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是()A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R 组成，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()A．两只电表的指针偏转角相同B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。
电表的改装1.（2010年北京理综，21）(1)甲同学要把一个量程为200μA 的直流电流计○G ，改装成量范围是0~4V 的直流电压表。
①她按图1所示电路、用半偏法测定电流计○G 的内电阻r g ，其中电阻R 0约为1k Ω。
为使r g 的测量值尽量准确，在以下器材中，电源E 应选用 ，电阻器R 1应选用 ，电阻器R 2应选用 （选填器材前的字母）。
A.电源（电动势1.5V ）B.电源（电动势6V ）C.电阻箱(0~999.9Ω)D.滑动变阻器(0~500Ω)E.电位器（一种可变电阻，与滑动变阻器相当）(0~5.1k Ω)F.电位器（0~51k Ω）②该同学在开关断开情况下，检查电路连接无误后，将R 2的阻值调至最大。
后续的实验操作步骤依次是： , , , ,最后记录R 1的阻值并整理好器材。
（请按合理的实验顺序，选填下列步骤前的字母）A.闭合S 1B.闭合S 2C.调节R 2的阻值，使电流计指针偏转到满刻度D.调节R 2的阻值，使电流计指针偏转到满刻度的一半E.调节R 1的阻值，使电流计指针偏转到满刻度的一半F.调节R 1的阻值，使电流计指针偏转到满刻度③如果所得的R 1的阻值为300.0Ω，则图1中被测电流计○G 的内阻r g 的测量值为Ω，该测量值 实际值（选填“略大于”、“略小于”或“等于”）。
④给电流计○G 联（选填“串”或“并”）一个阻值为 k Ω的电阻，就可以将该电流计○G 改装为量程4V 的电压表。
【答案】①BCF ②BCAE ③300 略小于 ④串 19.7【解析】①半偏法测量表头内阻时，首先选择滑动变阻器（必须大于电路所需的最小电阻），根据电路的电压为电动势，电路的最大电流为表头的满偏电流，则最小电阻为436 3.010300.210k -=⨯Ω=Ω⨯，或431.57.510750.210k -=⨯Ω=Ω⨯，考虑到保护电阻1kΩ，则可知调节滑动变阻器使表头满偏时滑动变阻器的阻值分别接近29k Ω或6.5k Ω，电路图中R 2是滑动变阻器，不能选D 和E ，只能选F 。
第二部分 恒定电流专题2.18 电表的改装一．选择题1．（2019北京西城期末）将一个内阻为100Ω、满偏电流为3mA 的电流表，改装成量程为0~0.6A 的电流表，则需要（ ）A ．串联一个阻值约为0.5Ω的电阻B ．串联一个阻值约为5Ω的电阻C ．并联一个阻值约为0.5Ω的电阻D ．并联一个阻值约为5Ω的电阻【参考答案】.C【名师解析】将一个内阻为100Ω、满偏电流为3mA 的电流表，改装成量程为0~0.6A 的电流表，量程扩大200倍，则需要并联一个阻值为内阻的1/199的电阻，即并联一个阻值约为0.5Ω的电阻，选项C 正确。
2．（2019北京通州期末）如图所示，甲、乙两个电压表是由相同的电流表G （内阻不为零）改装而成，1R 、2R 是分压电阻，1R <2R 。
下列说法正确的是（ ）A ．甲的量程等于乙的量程B ．甲的量程大于乙的量程C ．测量同一电压时，甲、乙两表指针的偏转角度相同D ．测量同一电压时，甲表指针的偏转角度比乙表大【参考答案】D【名师解析】由相同的电流表G （内阻不为零）改装而成的甲、乙两个电压表，1R <2R ，根据串联电路分压原理，甲的量程小于乙的量程，测量同一电压时，甲表指针的偏转角度比乙表大，选项ABC 错误D 正确。
3．（2019北京朝阳高三期末）如图所示，电压表由灵敏电流计G 与电阻R 串联而成。
某同学在使用中发现一块电压表的读数总比真实值偏大一点，若要校准，可采用的措施是（ ）A ．在电阻R 上串联一个比其大得多的电阻B ．在电阻R 上串联一个比其小得多的电阻C ．在电阻R 上并联一个比其大得多的电阻D ．在电阻R 上并联一个比其小得多的电阻【参考答案】B【名师解析】某同学在使用中发现一块电压表的读数总比真实值偏大一点，说明通过灵敏电流计的电流稍大，在电阻R上串联一个比其小得多的电阻，减小通过的电流，选项B正确。
4.（2018门头沟二模）某同学把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。
