电表改装练习题

高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

高二物理电表改装1、一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（ ）A 、串联一个nR g 的电阻B 、并联一个nR g 的电阻C 、串联一个（n-1）R g 的电阻D 、并联一个（n-1）R g 的电阻2、一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A 时，而改装表的读数为1.1A ，稍微偏大些，为了使它的读数准确，应（ ）A 、在原分流电阻上再并联一个较大的电阻B 、在原分流电阻上再串联一个较小的电阻C 、在原分流电阻上再串联一个较大的电阻D 、在原分流电阻上再并联一个较小的电阻3、一电流表的满偏电流Ig=1mA ，内阻为200Ω。

要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻4、一个电流表的满偏电流Ig=1mA ，内阻Rg=500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻5、图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对6、如图16 一个电流表的满刻度电流值I g = 0．6A ，面板如图所示，那么它每一小格所相应的电流是______mA ，指针现在的电流示数是______A 。

如果这个量程为0.6A 的电流表内阻R g =60Ω，要把这个电流表的量程扩大成 3A ，那么应该在R g 上______联一个电阻R s ，R s 的大小应是______Ω；并联R s 后，测某一电流，指针仍指到如图所示位置，则该电流是______A ，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs 前的______倍。

电表改装（2）目标：1、电表改装原理；2、电表改装后的校准；3、简单的电路动态分析。

典例分析：例1：一个电流表的刻度盘的每1小格代表1μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则( ) A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为【答案】D例2：（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的I g是准确的，出现的误差原因可能为（）A．R g的测量值比真实值偏大B．R g测量值比真实值偏小C．所并联的R并比公式R′并=计算出的R′并偏小D．所并联的R并比公式R′并=计算出的R′并偏大【答案】AD例3：如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是（）A． L1变亮，L2和L3皆变暗B． L1变暗，L2不能确定，L3变暗C． L1变暗，L2变亮，L3变亮D． L1变亮，L2变亮，L3变暗【答案】D课堂小练：1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（）A． 5V B． 5.3VC． 5.5V D． 5.7V【答案】B2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（）A． V1、V2的读数相同 B． V1、V2指针偏转角度相等C． V1、V2读数不同，指针偏转角也不同 D． V1、V2指针偏转角度小【答案】B第 1 页共 2 页。

电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。

（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。

（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。

那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

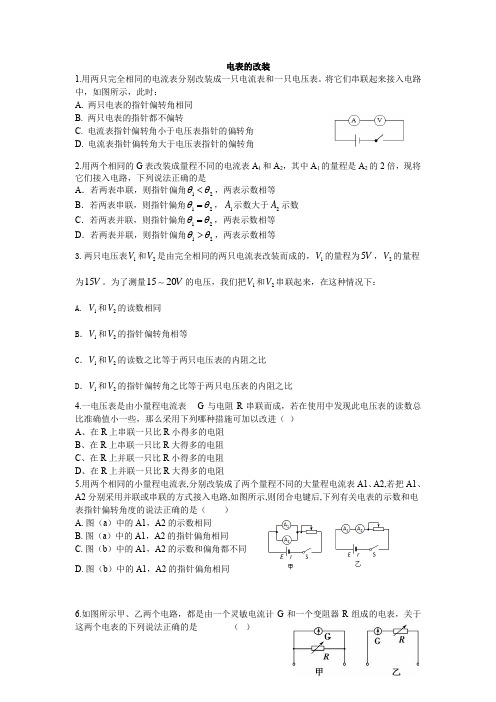

电表的改装1.用两只完全相同的电流表分别改装成一只电流表和一只电压表。

将它们串联起来接入电路中，如图所示，此时：A. 两只电表的指针偏转角相同B. 两只电表的指针都不偏转C. 电流表指针偏转角小于电压表指针的偏转角D. 电流表指针偏转角大于电压表指针的偏转角2.用两个相同的G 表改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是A ．若两表串联，则指针偏角12θθ<，两表示数相等B ．若两表串联，则指针偏角12θθ=，1A 示数大于2A 示数C ．若两表并联，则指针偏角12θθ=，两表示数相等D ．若两表并联，则指针偏角12θθ>，两表示数相等3.两只电压表1V 和2V 是由完全相同的两只电流表改装而成的，1V 的量程为5V ，2V 的量程为15V 。

为了测量1520V 的电压，我们把1V 和2V 串联起来，在这种情况下： A. 1V 和2V 的读数相同B ．1V 和2V 的指针偏转角相等C ．1V 和2V 的读数之比等于两只电压表的内阻之比D ．1V 和2V 的指针偏转角之比等于两只电压表的内阻之比4.一电压表是由小量程电流表 G 与电阻R 串联而成，若在使用中发现此电压表的读数总比准确值小一些，那么采用下列哪种措施可加以改进（ ）A 、在R 上串联一只比R 小得多的电阻B 、在R 上串联一只比R 大得多的电阻C 、在R 上并联一只比R 小得多的电阻D 、在R 上并联一只比R 大得多的电阻5.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合电键后,下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）A. 图（a ）中的A1，A2的示数相同B. 图（a ）中的A1，A2的指针偏角相同C. 图（b ）中的A1，A2的示数和偏角都不同D. 图（b ）中的A1，A2的指针偏角相同6.如图所示甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成的电表，关于这两个电表的下列说法正确的是 （ ）A.表是安培表，R 增大时量程增大B.甲表是安培表，R 增大时量程减小C.乙表是伏特表，R 增大时量程增大D.乙表是伏特表，R 增大时量程减小7.一电压表由电流表G 与电阻R 串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻8.如下图所示电路中，G 是电流表，R1、R2是两个可变电阻，调节可变电阻R1、R2，可以改变电流表G 的示数。

电表的改装习题精选1.选项为B，甲表为安培表，R增大时量程减小；乙表为伏特表，R增大时量程增大。

2.选项为B，电压表烧坏。

3.选项为D，需并联一个0.05Ω的电阻。

4.选项为A，需并联0.002 Ω的电阻。

5.选项为C，U1为2V，U2为10V。

6.选项为B，a、b间总电压为8V。

7.选项为D，需增大R2，减小R1.8.串联电路中的电流表为电压表，两只电流表串联。

1.两只电表的指针偏转角相同。

2.两只电表的指针都不偏转。

3.电流表指针的偏转角小于电压表指针的偏转角。

4.电流表指针的偏转角大于电压表指针的偏转角。

5.将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，求两电压表内阻之比。

将两电压表串联后去测某一电压，两表示数之比为多少。

6.如图所示，A、B两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A和3A。

若将两只电流表串联起来接入电路中，两只电流表的示数均为4A，那么电路不接入电流表时，流过R的电流是多少？7.如图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=100Ω。

当S1和S2均断开时，改装所成的表是什么表？量程多大？当S1和S2均闭合时，改装所成的表是什么表？量程多大？8.一个分压电阻为R1串联到电压表上，使电压表的量程扩大为原来的n倍，另一个分压电阻R2串联到同一电压表上，量程扩大到原来的m倍。

如果把这两个电阻并联之后再串联到电压表上，此时电压表的量程扩大了几倍？。

电压表改装大量程计算题目
电压表改装大量程计算题目如下：
1. 将原本的电压表改装为大量程电压表，原先的量程为0-10V，改装后的量程为0-100V。

如果原本读数为4V，那么改装后的读数为多少？
答案：改装后的读数为40V。

2. 将原本的电压表改装为大量程电压表，原先的量程为0-50V，改装后的量程为0-500V。

如果原本读数为35V，那么改装后的读数为多少？
答案：改装后的读数为350V。

3. 将原本的电压表改装为大量程电压表，原先的量程为0-1000V，改装后的量程为0-10000V。

如果原本读数为750V，那么改装后的读数为多少？
答案：改装后的读数为7500V。

4. 将原本的电压表改装为大量程电压表，原先的量程为0-20V，改装后的量程为0-200V。

如果原本读数为15V，那么改装后的读数为多少？
答案：改装后的读数为150V。

5. 将原本的电压表改装为大量程电压表，原先的量程为0-500V，改装后的量程为0-5000V。

如果原本读数为400V，那么改装后的读数为多少？
答案：改装后的读数为4000V。

以上是电压表改装大量程计算题目的答案，希望能对你有所帮助。

第十一章电路及其应用11.4串联电路和并联电路（二）电表改装一、单选题：1.一电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它( )A．并联一个12 kΩ的电阻B．并联一个15 kΩ的电阻C．串联一个12 kΩ的电阻D．串联一个15 kΩ的电阻答案 C解析电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它串联一个电阻，阻值R＝U－UgUgRg＝12 kΩ，故选C.2.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5 V，表的量程是15 V，把它们串联起来接入电路中，则( )A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为1∶3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1∶3D．它们的示数之比、指针偏转角度之比均为1∶3答案 B解析由于两个电压表是用相同的电流计改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的；刻度盘上的示数表示的是电压表两端的电压，与量程成正比，故选项B正确，选项A、C、D错误．3一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻答案：A解析：[读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确．]4.如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.20 mA，电压表示数为2.30 V，比较这两次结果正确的是( )A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω答案 B解析比较两次的电压表读数，可知ΔU＝0.20 V，则ΔUU＝0.202.50＝0.08；电流表示数变化ΔI＝0.60 mA，则ΔII＝0.604.60＝0.130，可见ΔII>ΔUU，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采用内接法，R x＝2.50 V4.60×10－3 A≈543 Ω，此法测量值偏大，因此选项B正确．5.如图所示用电压表和电流表测电阻，R x为待测电阻，如果电压表的读数是3.50 V，电流表的读数是10.0 mA，电压表的内阻是1.50 kΩ，电流表的内阻是10 Ω，那么R x的精确值为( )A．457 Ω B．350 Ω C．360 Ω D．1 200 Ω答案 A解析通过电压表的电流I V＝URV＝3.501.50×103Ω＝73×10－3A，则R x＝UIRx＝3.5010－73×10－3Ω≈457 Ω，故选A.二、多选题6.如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路的电流为1.2 A 答案：AD解析：[A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同．当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1 A时，A2的读数应为13×0.6 A＝0.2 A，所以干路电流为1.2 A，C错误，D正确．]7.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数小答案：BC解析：[电流表改装成电压表后，量程大的内阻大，两改装后的电压表串联在一起去测电压，每个表两端的电压与其内阻成正比，所以量程大的电压表读数大，A、D错误，C正确；两电压表串联，流过两电压表的电流相等，即流过电压表内部的表头的电流相等，所以指针偏转的角度相同，B正确．]8.一电流表的量程为100 μA，内阻为100 Ω.现串联一个9 900 Ω的电阻将它改装成电压表(原电流表的表盘未改动)．如果用改装后的电压表测量某一电路，电压表示数如图所示，则( )A．该电压表的量程是0.1 VB．该电压表的量程是1 VC．此时的电压是0.08 VD．此时的电压是0.8 V答案：BD解析：[根据串联电路的电压特点有U＝I g R＋I g R g＝I g(R＋R g)＝10－4×(100＋9 900) V ＝1 V，此时指针所表示的电压为0.8 V，选项B、D正确．]9.用如图所示的电路测量待测电阻R x的阻值时，下列关于由电表产生误差的说法中，正确的是( )A．电压表的内电阻越小，测量越精确B．电流表的内电阻越小，测量越精确C．电压表的读数大于R x两端真实电压，R x的测量值大于真实值D．由于电流表的分流作用，使R x的测量值小于真实值答案BC解析该电路中电流表的读数为通过R x的电流的真实值，电压表的读数为R x两端的电压与电流表的分压之和，大于R x两端的真实电压，根据欧姆定律知，R x的测量值大于真实值，C对，D错．该电路中，R x的测量值实际上为R测＝R x＋R A，故电流表的内电阻越小，测量越精确，A错，B对.10.如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏，A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，C错误，D正确．11.四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图3所示接法连入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1指针的偏转角小于电流表A2指针的偏转角C．电压表V1的读数小于电压表V2的读数D．电压表V1指针的偏转角等于电压表V2指针的偏转角答案AD解析电流表A1与电流表A2由相同表头与不同电阻并联改装而成，并联在电路中，电流表A1与电流表A2的指针偏转角相同，电流表A1的量程较大，则电流表A1的读数较大，故A正确，B错误；电压表V1与电压表V2由相同表头与不同电阻串联改装而成，串联在电路中，通过表头的电流相同，故指针的偏转角相同，因V1量程较大，所以电压表V1的读数大于电压表V2的读数，故C错误，D正确．三、非选择题12．有一电流表G，内阻R g＝100 Ω，满偏电流I g＝1 mA.(1)要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？[解析] (1)由题意知电流表G的满偏电压Ug＝I g R g＝0.1 V改装成量程为0～3 V的电压表，当达到满偏时，分压电阻R的分压UR＝U－U g＝2.9 V所以分压电阻R＝URIg＝2.90.001Ω＝2 900 Ω改装后电压表的内阻R V＝R g＋R＝3 000 Ω.(2)改装成量程为0～0.6 A的电流表，当达到满偏时，分流电阻R的分流IR＝I－I g＝0.599 A所以分流电阻R＝UgIR≈0.167 Ω改装后电流表的内阻R A＝RgRRg＋R≈0.167 Ω.[答案] (1)2 900 Ω 3 000 Ω(2)0.167 Ω0.167 Ω13.如图所示，有一个表头G，满偏电流为I g＝1 mA，内阻R g＝100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？[解析] 当公共端与5 V端接入被测电路时，量程为U1＝5 V，当公共端与50 V端接入被测电路时，量程为U2＝50 V.由串联电路的电压分配关系可知：R 1＝U1Ig－R g＝(51×10－3－100) Ω＝4 900 Ω＝4.9 kΩR 2＝U2Ig－R g＝(501×10－3－100) Ω＝49 900 Ω＝49.9 kΩ.[答案] 4.9 kΩ49.9 kΩ14.如图所示为实验室常用的两个量程的电压表原理图．当使用O、A两接线柱时，量程为0～3 V；当使用O、B两接线柱时，量程为0～15 V．已知电流表的内阻R g＝500 Ω，满偏电流I g＝100 μA.求分压电阻R1和R2的阻值．[解析] 在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．接O、A时：I g＝U1Rg＋R1，即R 1＝U1Ig－R g＝⎝⎛⎭⎪⎫31×10－4－500Ω＝2.95×104Ω.接O、B时：I g＝U2Rg＋R1＋R2，即R 2＝U2Ig－R g－R1＝⎝⎛⎭⎪⎫151×10－4－500－2.95×104Ω＝1．2×105Ω.[答案] 2.95×104Ω 1.2×105Ω15.在如图所示的电路中，小量程电流表G的内阻R g＝100 Ω，满偏电流I g＝1 mA，R1＝900 Ω，R2＝100999Ω.(1)当S1和S2均断开时，改装成的表是什么表？量程为多大？(2)当S1和S2均闭合时，改装成的表是什么表？量程为多大？答案(1)电压表 1 V (2)电流表 1 A解析(1)S1和S2均断开时，电阻R1与小量程电流表G串联，可组成较大量程的电压表，电压表的内阻R V＝R g＋R1＝1 000 Ω.所以电压表两端的电压最高为：U＝Ig RV＝0.001×1 000 V＝1 V，即改装成的电压表的量程为1 V.(2)S1和S2均闭合时，电阻R1被短路，电阻R2与小量程电流表G并联，组成较大量程的电流表．当小量程电流表G满偏时，通过R2的电流为：I R2＝IgRgR2＝0.001×100100999A＝0.999A，故改装成的电流表的量程为I＝I R2＋I g＝0.999 A＋0.001 A＝1 A.。

电表改装与校准一、电表改装与校准1、(2019·全国卷Ⅲ)某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。

可选用的器材还有：定值电阻R0(阻值14 kΩ)，滑动变阻器R1(最大阻值1500 Ω)，滑动变阻器R2(最大阻值500 Ω)，电阻箱(0～99999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。

(1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________(填“R1”或“R2”)。

(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。

(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为________ Ω。

2、(2019·全国卷Ⅰ)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。

(1)根据图a和题给条件，将图b中的实物连线。

(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是________。

(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是________。
