压焊方法及设备课后答案一、常见压焊方法的课后答案。
1. 电阻焊。
原理：电阻焊是利用电流通过焊件及接触处产生的电阻热作为热源，将焊件局部加热到塑性或熔化状态，然后在压力下形成焊接接头的焊接方法。
就好像给焊件通上电，让它们自己发热，热到一定程度再给它们施加压力，让它们牢牢地黏在一起。
特点：优点呢，就是焊接速度快，操作简单，而且焊接质量比较稳定。
缺点嘛，设备比较复杂，一次性投资大，而且对焊件的厚度和材质有一定要求。
比如说，太薄或者太厚的焊件，可能焊接效果就不太好。
应用：在汽车制造、电子设备生产等行业应用广泛。
像汽车车身的很多部件，就是用电阻焊焊接在一起的。
2. 摩擦焊。
原理：摩擦焊是利用焊件接触面之间相对旋转运动和压力产生的摩擦热，使接触面及其附近区域达到热塑性状态，然后施加顶锻压力，完成焊接。
想象一下，就像两个东西相互摩擦生热，热到一定程度再用力把它们压在一起。
特点：优点是焊接质量高，接头强度高，而且可以焊接不同材质的材料。
缺点就是设备复杂，对焊件的形状和尺寸有一定限制。
比如说，形状太不规则的焊件，就不太适合用摩擦焊。
应用：常用于制造轴类、管类等零件，在航空航天、机械制造等领域有很多应用。
3. 超声波焊。
原理：超声波焊是利用超声波的高频振荡能量，使焊件接触面产生剧烈摩擦，从而达到焊接的目的。
这就好比给焊件来了一场“高频按摩”，让它们在摩擦中紧紧结合在一起。
特点：优点是焊接速度快，焊接过程无污染，适合焊接薄而小的焊件。
缺点就是设备比较昂贵，对焊件的表面清洁度要求高。
如果焊件表面有脏东西，可能就会影响焊接效果。
应用：在电子、医疗、塑料加工等行业应用较多。
比如电子线路板上的一些小零件，就经常用超声波焊来焊接。
二、压焊设备的课后答案。
1. 电阻焊设备。
组成：主要由变压器、电极、控制器等部分组成。
变压器就像一个“能量转换器”，把输入的电压变成适合焊接的电压；电极呢，就是直接和焊件接触，传递电流和压力的“小能手”；控制器就负责控制整个焊接过程，就像一个“大脑”一样。
电阻焊机工作原理
电阻焊机是一种利用电阻加热原理来连接金属的焊接设备。
其工作原理可以用以下步骤来描述：
首先，将需要焊接的金属件放置在电极之间，并用一定的力量使金属件紧密接触。
电极是由导电性能良好的材料制成，通常是铜或铝。
接下来，将电流通过电极引入金属件，从而形成一个电路。
电流的大小可以通过电源上的电流调节器进行调整。
当电流通过电路时，由于金属具有电阻，电流会遇到一定的阻力。
这时，根据欧姆定律，电流通过金属会产生热量。
根据焊接需要，高于金属的熔点温度被设定为焊接温度。
当通过电路的电流达到设定的焊接温度时，金属会被加热到足以使其熔化。
在金属熔化后，保持电流通过金属的时间足够长，以确保熔池充分形成。
熔池是由熔化的金属形成的液体金属区域，用于连接两个金属件。
在形成熔池后，断开电路，停止电流通过金属的过程。
金属冷却时，熔池会凝固并变成持续稳定的焊缝。
最后，将电极移除，以达到金属件的分离。
总结一下，电阻焊机的工作原理可以简单概括为通过电流通过金属件，利用金属的电阻加热特性熔化金属，形成焊接。
这种焊接方式适用于各种金属连接，如钢铁、铜、铝等。
不仅可以实现高效的焊接，还可以确保焊缝的质量。
电阻焊设备的安全操作及分类(2009/06/17 13:50)目录：产品原理与实践浏览字体：大中小电阻焊设备是指采用电阻加热原理进行焊接操作的一种设备。
包括点焊机、缝焊机、凸焊机和对焊机。
有些场合还包括与这些焊机配套的控制箱。
一般的电阻焊设备由三个主要部分组成：(1)以阻焊变压器为主，包括电极及次级回路组成的焊接回路。
(2)由机架和有关夹持工件及施加焊接压力的传动机构组成的机械装置。
(3)能按要求接通电源，并可控制焊接程序中各段时间及调节焊接电流的控制电路。
为了保证电阻焊设备的正常运行，使其能发挥最大的效能，电阻焊设备要尽量满足下列要求：(一)使用条件(1)空气自然冷却的焊机，海拔高度不超过1000m，周围空气最高温度不大于40℃。
(2)通水冷却的焊机，进水口的水温不大于30℃，冷却水的压力应能保证必需的流量，水质应符合工业用水标准。
(3)电网供电参数：220V或380V，50Hz。
在下列电网供电品质条件下焊机应能正常工作：电压波动：在±10％内(当频率为额定值时)。
频率波动：不大于±2％(当电压为额定值时)。
(二)主要技术要求(1)焊机中不与地相连接的电气回路，在规定的使用条件下其对地绝缘电阻应不低于2．5MΩ。
(2)焊机中不与地相连接，工作电压为以下值时的电气回路应承受规定的试验电压，持续1min。
小于或等于220V工作电压时的试验电压为1700V。
小于或等于380V工作电压时的试验电压为2000V。
对电气回路中的个别元件，由于特性限制，在试验时允许从电路中拆除或短接。
(3)阻焊变压器在额定初级电压及额定级数时其空载视在功率(P0)及空载电流(P10)应不大于表6—3规定的数值。
对于额定功率小于16kV·A 的阻焊变压器与焊钳连成一体的焊机，其空载视在功率与空载电流的允许值可较表中数值大2．5倍。
表6—3 阻焊变压器空载视在功率及空载电流允许值(4)焊机的最大次级短路电流值(1200)在以间接方法测定时(即以初级电流与阻焊变压器变压比的乘积计算)允差是－10％，当使用专门大电流计直接测定时允差±5％。
电阻焊基本知识及操作要求电阻焊是一种常见的金属连接技术，广泛应用于电子、电气设备以及汽车制造等行业。
它通过利用电阻加热产生的热量来实现焊接。
以下是关于电阻焊的基本知识和操作要求。
一、电阻焊基本原理电阻焊的基本原理是利用电流通过电阻产生的电阻热量使接触面的金属迅速升温并融化，随后冷却固化形成焊点。
其焊接过程包括预热、施加焊接电流、卸载等步骤。
二、电阻焊设备1.电阻焊机：电阻焊机是实现电阻焊的基本设备，主要由焊接变压器、电流调整装置、焊接电极等组成。
2.电极：电极是焊接时与金属接触的部分，电流通过电极使两个接触点迅速加热。
电极通常使用铜材料制成，能够在电流通过时快速加热，并有助于金属的传导。
三、电阻焊操作要求1.工作环境要求：焊接场所应干燥，防止金属材料与电极之间的电击。
应远离易燃或易爆的材料。
2.选用合适的电阻焊机及电极：根据焊接的需求选用合适的电阻焊机，以及合适的电流和电压参数。
选用合适的电极，以确保良好的接触。
3.清洁表面：焊接前应将要焊接的金属表面进行清洁，除去氧化物和油脂等杂质，以保证良好的接触。
4.定位夹紧：为了保证焊点的位置准确，应将金属工件进行夹紧定位，防止移动或变形。
5.施加适当的电流和时间：根据工件的材料和尺寸，选择合适的电流和时间参数。
一般应根据工艺规程进行设置。
6.避免过烧和过热：焊接时应注意控制电流和焊接时间，避免过烧和过热现象的发生，以免破坏金属结构。
7.电极保养：定期对电极进行清洁和保养，保持电极表面的光洁度和平整度，以确保良好的导电和抗磨损性能。
8.检验焊点质量：焊接完成后，应对焊点进行质量检验。
常见的检验方式包括外观检查、金相组织检查等。
总结：电阻焊作为一种常见的金属连接技术，具有简单、快速、可靠的特点。
通过合理的操作要求和控制，可以获得高质量的焊接连接。
但是在实际应用中需要根据具体的工件要求和焊接技术规程来进行操作，并严格遵守相关安全操作规范，以确保焊接质量和人员安全。

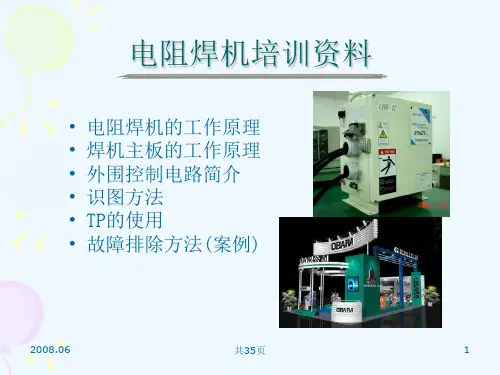

电阻焊机培训资料一、电阻焊机的基本原理电阻焊机是一种利用电能产生高温热源进行焊接的设备。
它利用电流通过导体时产生的电阻加热效应，使焊件表面局部升温，达到焊接的目的。
电阻焊机主要由电源、电极、焊件和控制系统等组成。
其中电源为电阻焊机提供所需的电能，电极与电源相连，负责传导电流及产生热量，焊件为被焊接的工件，是焊接的对象，控制系统负责控制焊接过程中的参数，如电流大小、时间等。
二、电阻焊机的分类电阻焊机根据其结构和工作原理的不同，可以分为多种类型，包括点焊机、缝焊机、等离子焊机等。
点焊机主要用于金属薄板、金属化学容器和其他装饰品的连接，缝焊机适用于连接材料较厚和较薄的接头，等离子焊机则利用高能量等离子弧进行焊接，适用于高强度金属的焊接等。
三、电阻焊机的操作流程1.准备工作：根据需要进行焊接件的定位、夹紧和清洁工作，确保焊件表面光洁。
2.开机操作：接通电阻焊机的电源并进行预热，确保电极达到适当温度。
3.焊接参数设置：根据焊接材料的特性、厚度和焊接方式等因素，设定合适的电流、时间和压力等焊接参数。
4.进行焊接：将待焊接的工件夹紧在电极之间，按下启动按钮进行焊接操作，保持一定时间后松开按钮，完成焊接过程。
5.检查和整理：待焊接部位冷却后，对焊接接头进行外观检查和测试，确保焊接质量符合要求。
四、电阻焊机的维护和保养1.定期检查：对电阻焊机的电源、电极、接线等进行检查，如果发现异常情况及时处理。
2.保持清洁：保持电阻焊机的外壳和工作区域的清洁，及时清理焊渣、水渣和打火渣等残留物，避免对设备产生影响。
同时要确保电极表面的光洁度，以提高焊接质量。
3.润滑维护：对电阻焊机的传动部分及液压部件进行润滑维护，保持其灵活性和工作稳定性。
4.定期维修：定期对电阻焊机进行维修，包括更换磨损的电极、绝缘体、接线等部件，以确保设备的正常工作。
五、电阻焊机的安全注意事项1.操作人员要接受专业培训，并熟悉设备的操作规程和电气安全知识。

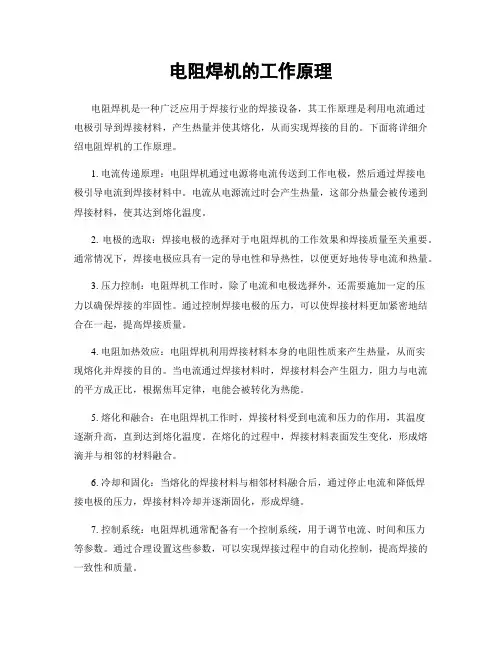

电阻焊机的工作原理电阻焊机是一种广泛应用于焊接行业的焊接设备，其工作原理是利用电流通过电极引导到焊接材料，产生热量并使其熔化，从而实现焊接的目的。
下面将详细介绍电阻焊机的工作原理。
1. 电流传递原理：电阻焊机通过电源将电流传送到工作电极，然后通过焊接电极引导电流到焊接材料中。
电流从电源流过时会产生热量，这部分热量会被传递到焊接材料，使其达到熔化温度。
2. 电极的选取：焊接电极的选择对于电阻焊机的工作效果和焊接质量至关重要。
通常情况下，焊接电极应具有一定的导电性和导热性，以便更好地传导电流和热量。
3. 压力控制：电阻焊机工作时，除了电流和电极选择外，还需要施加一定的压力以确保焊接的牢固性。
通过控制焊接电极的压力，可以使焊接材料更加紧密地结合在一起，提高焊接质量。
4. 电阻加热效应：电阻焊机利用焊接材料本身的电阻性质来产生热量，从而实现熔化并焊接的目的。
当电流通过焊接材料时，焊接材料会产生阻力，阻力与电流的平方成正比，根据焦耳定律，电能会被转化为热能。
5. 熔化和融合：在电阻焊机工作时，焊接材料受到电流和压力的作用，其温度逐渐升高，直到达到熔化温度。
在熔化的过程中，焊接材料表面发生变化，形成熔滴并与相邻的材料融合。
6. 冷却和固化：当熔化的焊接材料与相邻材料融合后，通过停止电流和降低焊接电极的压力，焊接材料冷却并逐渐固化，形成焊缝。
7. 控制系统：电阻焊机通常配备有一个控制系统，用于调节电流、时间和压力等参数。
通过合理设置这些参数，可以实现焊接过程中的自动化控制，提高焊接的一致性和质量。
综上所述，电阻焊机的工作原理是通过引导电流到焊接材料，利用电阻加热效应使其熔化，并在施加一定压力下使其冷却和固化，最终实现焊接的目的。
通过控制系统的调节，可以实现焊接过程的自动化控制，提高焊接质量和效率。
电阻焊机的工作原理在焊接行业得到广泛应用，为各种焊接需求提供了有效的解决方案。
