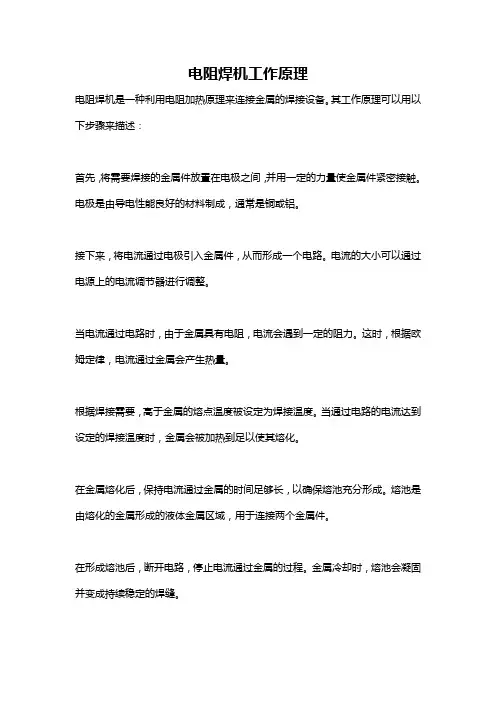

电阻焊机工作原理
电阻焊机是一种利用电阻加热原理来连接金属的焊接设备。
其工作原理可以用以下步骤来描述：
首先，将需要焊接的金属件放置在电极之间，并用一定的力量使金属件紧密接触。
电极是由导电性能良好的材料制成，通常是铜或铝。
接下来，将电流通过电极引入金属件，从而形成一个电路。
电流的大小可以通过电源上的电流调节器进行调整。
当电流通过电路时，由于金属具有电阻，电流会遇到一定的阻力。
这时，根据欧姆定律，电流通过金属会产生热量。
根据焊接需要，高于金属的熔点温度被设定为焊接温度。
当通过电路的电流达到设定的焊接温度时，金属会被加热到足以使其熔化。
在金属熔化后，保持电流通过金属的时间足够长，以确保熔池充分形成。
熔池是由熔化的金属形成的液体金属区域，用于连接两个金属件。
在形成熔池后，断开电路，停止电流通过金属的过程。
金属冷却时，熔池会凝固并变成持续稳定的焊缝。
最后，将电极移除，以达到金属件的分离。
总结一下，电阻焊机的工作原理可以简单概括为通过电流通过金属件，利用金属的电阻加热特性熔化金属，形成焊接。
这种焊接方式适用于各种金属连接，如钢铁、铜、铝等。
不仅可以实现高效的焊接，还可以确保焊缝的质量。

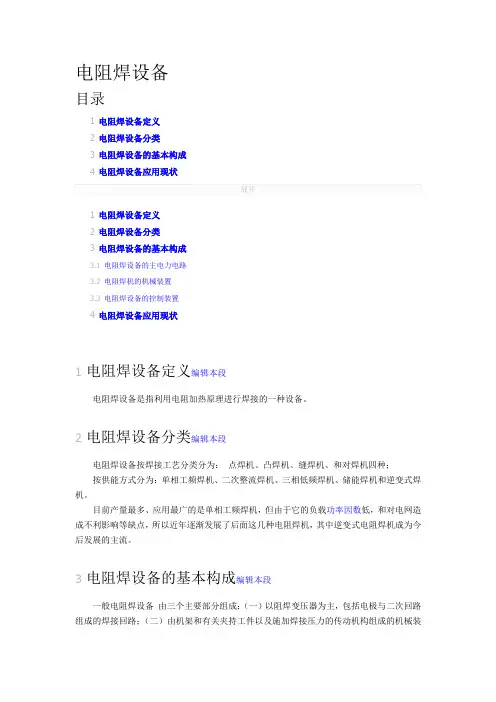

电阻焊设备目录1电阻焊设备定义2电阻焊设备分类3电阻焊设备的基本构成4电阻焊设备应用现状展开1电阻焊设备定义2电阻焊设备分类3电阻焊设备的基本构成3.1电阻焊设备的主电力电路3.2电阻焊机的机械装置3.3电阻焊设备的控制装置4电阻焊设备应用现状1电阻焊设备定义编辑本段电阻焊设备是指利用电阻加热原理进行焊接的一种设备。

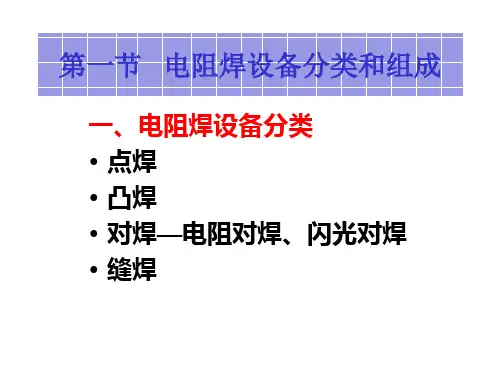

2电阻焊设备分类编辑本段电阻焊设备按焊接工艺分类分为：点焊机、凸焊机、缝焊机、和对焊机四种；按供能方式分为：单相工频焊机、二次整流焊机、三相低频焊机、储能焊机和逆变式焊机。
目前产量最多、应用最广的是单相工频焊机，但由于它的负载功率因数低，和对电网造成不利影响等缺点，所以近年逐渐发展了后面这几种电阻焊机，其中逆变式电阻焊机成为今后发展的主流。
3电阻焊设备的基本构成编辑本段一般电阻焊设备由三个主要部分组成：（一）以阻焊变压器为主，包括电极与二次回路组成的焊接回路；（二）由机架和有关夹持工件以及施加焊接压力的传动机构组成的机械装置；（三）能按要求接通电源，并可控制焊接程序中各个阶段时间及调节焊接电流的控制电路。
3.1电阻焊设备的主电力电路电阻焊设备的主电力电路又称功率电路。
它包括从电网开始的所有一、二次主电流所经的路程组件。
3.2电阻焊机的机械装置电阻焊机的机械装置包括机架、电极加压机构、夹紧、顶锻机构、电极握杆、传动机构等。
机架应该有具有足够的刚性、稳定性和满足安装要求，目前多采用钢板或钢管的焊接结构。
电极加压机构有杠杆传动、电动凸轮传动、气压传动、气-液压传动等多种形式。
可以使电极作直线或弧线运动，但以直线运动最好。
焊前应能调节压力和施焊位置，加压要快速，摩擦力小，当焊件的厚度有变化时，压力应无显著变化。
夹紧机构有弹簧、偏心凸轮、螺旋、气压、液压及气-液压等多种形式，要求有足够的夹紧力和接触面积，加紧过程快速而平稳，顶锻时焊件不能滑动，钳口的距离和对中应能调节。
顶锻机构有弹簧、杠杆-弹簧、电动凸轮、气压、液压及气-液等形式，均应保证有足够的顶锻能力和顶锻速度。
电阻焊机操作说明
一、准备工作
在操作电阻焊机之前，首先需要进行准备工作，包括准备焊接工件、焊锡丝、焊接夹具等工具和材料。
同时，要确保电阻焊机的接线正常，电源稳定，电流调节合适。
二、调节参数
在进行焊接之前，需要根据焊接工件的材质和要求，调节电阻焊机
的参数。
主要包括焊接时间、焊接电流、压力等参数的调节。
不同材
质的工件需要不同的焊接参数，确保焊接质量。
三、操作步骤
1. 将焊锡丝穿过焊接夹具，确保焊接部位干净，无杂质。
2. 将焊接工件夹在焊接夹具中，调节焊接头与工件接触的紧密度。
3. 按下启动按钮，电阻焊机开始工作，焊接头与工件接触并施加压力。
4. 等待设定的焊接时间到达，焊机会自动停止，等待焊接头冷却后
可以取下焊接工件。
四、注意事项
1. 在操作电阻焊机时，必须穿戴好防护装备，包括手套、护目镜等。
2. 焊接过程中要注意观察焊接状况，及时调整参数和压力。
3. 焊接完成后，要及时清理焊接头和焊接工件，防止造成设备损坏。
4. 禁止在没有经过培训和授权的情况下操作电阻焊机，以免发生意外。
通过以上几点操作说明，相信大家已经清楚了电阻焊机的操作步骤
和注意事项。
在使用电阻焊机时，一定要认真操作，确保安全生产。
祝大家工作顺利，焊接成功！。

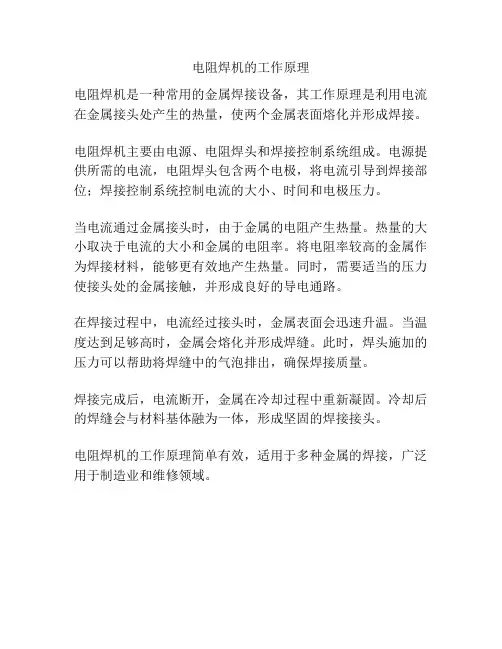

电阻焊机的工作原理
电阻焊机是一种常用的金属焊接设备，其工作原理是利用电流在金属接头处产生的热量，使两个金属表面熔化并形成焊接。
电阻焊机主要由电源、电阻焊头和焊接控制系统组成。
电源提供所需的电流，电阻焊头包含两个电极，将电流引导到焊接部位；焊接控制系统控制电流的大小、时间和电极压力。
当电流通过金属接头时，由于金属的电阻产生热量。
热量的大小取决于电流的大小和金属的电阻率。
将电阻率较高的金属作为焊接材料，能够更有效地产生热量。
同时，需要适当的压力使接头处的金属接触，并形成良好的导电通路。
在焊接过程中，电流经过接头时，金属表面会迅速升温。
当温度达到足够高时，金属会熔化并形成焊缝。
此时，焊头施加的压力可以帮助将焊缝中的气泡排出，确保焊接质量。
焊接完成后，电流断开，金属在冷却过程中重新凝固。
冷却后的焊缝会与材料基体融为一体，形成坚固的焊接接头。
电阻焊机的工作原理简单有效，适用于多种金属的焊接，广泛用于制造业和维修领域。
电阻焊接机的操作流程和注意事项电阻焊接机是一种常见的焊接设备，广泛应用于电子电路、汽车制造、航空航天等行业。
正确的操作流程和注意事项可以确保焊接质量和操作人员的安全。
本文将介绍电阻焊接机的操作流程和注意事项。
一、操作流程1. 准备工作：在开始操作电阻焊接机之前，首先要确保设备和工作区域的安全。
检查设备的电源和接地是否正常，并保持周围环境整洁。
同时，佩戴好必要的个人防护设备，如护目镜、手套和防火服等。
2. 设置参数：根据焊接工件的要求，正确设置电阻焊接机的工作参数。
包括焊接电流、焊接时间、压力和电极位置等。
这一步需要根据具体工件和焊接要求来进行调整，以确保焊接质量。
3. 准备焊接电极：根据焊接工作的需要，选择适当的电极。
电极的形状和材料应该与工件的形状和材料相匹配。
在使用电极之前，要对其进行清洁和磨砂处理，以保证焊接接触的良好。
4. 定位工件：将要焊接的工件放置在焊接机的工作台上，并用夹具或夹紧装置将其固定。
确保工件与电极的接触面积最大化，并保持一定的压力。
5. 进行焊接：按下电阻焊接机的启动按钮，开始进行焊接。
电流通过工件和电极之间产生瞬间的高温，将两者连接在一起。
根据设定的焊接时间，保持电流传递的时间，并确保焊接点达到所需的质量。
6. 检查焊接质量：焊接完成后，对焊接点进行检查。
检查焊接点的外观，看是否有气孔、裂纹或未完全焊接的情况。
使用目测和显微镜等工具进行检查，以确保焊接质量。
7. 清理工作区：焊接结束后，及时清理工作区。
清除焊接残渣和废料，并将设备和工作区域恢复到安全和整洁状态。
二、注意事项1. 安全第一：在操作电阻焊接机时，必须时刻保持安全意识。
遵循操作规程，正确佩戴个人防护设备，并定期对设备进行检查维护。
注意防止电击、烧伤和其他意外伤害。
2. 保持设备清洁：电阻焊接机的电极和工作台需要经常清洁，以确保良好的焊接接触。
同时，定期清除设备内部和周围的杂物，防止电气故障和火灾。
3. 合理设置参数：根据焊接工件的要求，合理设置电阻焊接机的工作参数。
电阻焊设备的安全操作及分类(2009/06/17 13:50)目录：产品原理与实践浏览字体：大中小电阻焊设备是指采用电阻加热原理进行焊接操作的一种设备。
包括点焊机、缝焊机、凸焊机和对焊机。
有些场合还包括与这些焊机配套的控制箱。
一般的电阻焊设备由三个主要部分组成：(1)以阻焊变压器为主，包括电极及次级回路组成的焊接回路。
(2)由机架和有关夹持工件及施加焊接压力的传动机构组成的机械装置。
(3)能按要求接通电源，并可控制焊接程序中各段时间及调节焊接电流的控制电路。
为了保证电阻焊设备的正常运行，使其能发挥最大的效能，电阻焊设备要尽量满足下列要求：(一)使用条件(1)空气自然冷却的焊机，海拔高度不超过1000m，周围空气最高温度不大于40℃。
(2)通水冷却的焊机，进水口的水温不大于30℃，冷却水的压力应能保证必需的流量，水质应符合工业用水标准。
(3)电网供电参数：220V或380V，50Hz。
在下列电网供电品质条件下焊机应能正常工作：电压波动：在±10％内(当频率为额定值时)。
频率波动：不大于±2％(当电压为额定值时)。
(二)主要技术要求(1)焊机中不与地相连接的电气回路，在规定的使用条件下其对地绝缘电阻应不低于2．5MΩ。
(2)焊机中不与地相连接，工作电压为以下值时的电气回路应承受规定的试验电压，持续1min。
小于或等于220V工作电压时的试验电压为1700V。
小于或等于380V工作电压时的试验电压为2000V。
对电气回路中的个别元件，由于特性限制，在试验时允许从电路中拆除或短接。
(3)阻焊变压器在额定初级电压及额定级数时其空载视在功率(P0)及空载电流(P10)应不大于表6—3规定的数值。
对于额定功率小于16kV·A 的阻焊变压器与焊钳连成一体的焊机，其空载视在功率与空载电流的允许值可较表中数值大2．5倍。
表6—3 阻焊变压器空载视在功率及空载电流允许值(4)焊机的最大次级短路电流值(1200)在以间接方法测定时(即以初级电流与阻焊变压器变压比的乘积计算)允差是－10％，当使用专门大电流计直接测定时允差±5％。
电阻焊基本知识及操作要求电阻焊是一种常见的金属连接技术，广泛应用于电子、电气设备以及汽车制造等行业。
它通过利用电阻加热产生的热量来实现焊接。
以下是关于电阻焊的基本知识和操作要求。
一、电阻焊基本原理电阻焊的基本原理是利用电流通过电阻产生的电阻热量使接触面的金属迅速升温并融化，随后冷却固化形成焊点。
其焊接过程包括预热、施加焊接电流、卸载等步骤。
二、电阻焊设备1.电阻焊机：电阻焊机是实现电阻焊的基本设备，主要由焊接变压器、电流调整装置、焊接电极等组成。
2.电极：电极是焊接时与金属接触的部分，电流通过电极使两个接触点迅速加热。
电极通常使用铜材料制成，能够在电流通过时快速加热，并有助于金属的传导。
三、电阻焊操作要求1.工作环境要求：焊接场所应干燥，防止金属材料与电极之间的电击。
应远离易燃或易爆的材料。
2.选用合适的电阻焊机及电极：根据焊接的需求选用合适的电阻焊机，以及合适的电流和电压参数。
选用合适的电极，以确保良好的接触。
3.清洁表面：焊接前应将要焊接的金属表面进行清洁，除去氧化物和油脂等杂质，以保证良好的接触。
4.定位夹紧：为了保证焊点的位置准确，应将金属工件进行夹紧定位，防止移动或变形。
5.施加适当的电流和时间：根据工件的材料和尺寸，选择合适的电流和时间参数。
一般应根据工艺规程进行设置。
6.避免过烧和过热：焊接时应注意控制电流和焊接时间，避免过烧和过热现象的发生，以免破坏金属结构。
7.电极保养：定期对电极进行清洁和保养，保持电极表面的光洁度和平整度，以确保良好的导电和抗磨损性能。
8.检验焊点质量：焊接完成后，应对焊点进行质量检验。
常见的检验方式包括外观检查、金相组织检查等。
总结：电阻焊作为一种常见的金属连接技术，具有简单、快速、可靠的特点。
通过合理的操作要求和控制，可以获得高质量的焊接连接。
但是在实际应用中需要根据具体的工件要求和焊接技术规程来进行操作，并严格遵守相关安全操作规范，以确保焊接质量和人员安全。
电阻焊机培训资料一、电阻焊机的基本原理电阻焊机是一种利用电能产生高温热源进行焊接的设备。
它利用电流通过导体时产生的电阻加热效应，使焊件表面局部升温，达到焊接的目的。
电阻焊机主要由电源、电极、焊件和控制系统等组成。
其中电源为电阻焊机提供所需的电能，电极与电源相连，负责传导电流及产生热量，焊件为被焊接的工件，是焊接的对象，控制系统负责控制焊接过程中的参数，如电流大小、时间等。
二、电阻焊机的分类电阻焊机根据其结构和工作原理的不同，可以分为多种类型，包括点焊机、缝焊机、等离子焊机等。
点焊机主要用于金属薄板、金属化学容器和其他装饰品的连接，缝焊机适用于连接材料较厚和较薄的接头，等离子焊机则利用高能量等离子弧进行焊接，适用于高强度金属的焊接等。
三、电阻焊机的操作流程1.准备工作：根据需要进行焊接件的定位、夹紧和清洁工作，确保焊件表面光洁。
2.开机操作：接通电阻焊机的电源并进行预热，确保电极达到适当温度。
3.焊接参数设置：根据焊接材料的特性、厚度和焊接方式等因素，设定合适的电流、时间和压力等焊接参数。
4.进行焊接：将待焊接的工件夹紧在电极之间，按下启动按钮进行焊接操作，保持一定时间后松开按钮，完成焊接过程。
5.检查和整理：待焊接部位冷却后，对焊接接头进行外观检查和测试，确保焊接质量符合要求。
四、电阻焊机的维护和保养1.定期检查：对电阻焊机的电源、电极、接线等进行检查，如果发现异常情况及时处理。
2.保持清洁：保持电阻焊机的外壳和工作区域的清洁，及时清理焊渣、水渣和打火渣等残留物，避免对设备产生影响。
同时要确保电极表面的光洁度，以提高焊接质量。
3.润滑维护：对电阻焊机的传动部分及液压部件进行润滑维护，保持其灵活性和工作稳定性。
4.定期维修：定期对电阻焊机进行维修，包括更换磨损的电极、绝缘体、接线等部件，以确保设备的正常工作。
五、电阻焊机的安全注意事项1.操作人员要接受专业培训，并熟悉设备的操作规程和电气安全知识。
电阻焊接设备使用说明书【电阻焊接设备使用说明书】一、产品概述电阻焊接设备是一种常用的焊接工具，适用于金属焊接和连接。
本说明书旨在帮助用户正确地使用电阻焊接设备，确保安全和高效的焊接操作。
二、安全须知1. 在操作电阻焊接设备前，请务必仔细阅读并理解本说明书，不得擅自操作或进行自行变动。
2. 请确保工作场所通风良好，避免在密闭或易燃易爆环境中使用电阻焊接设备。
3. 在使用设备时，请保持身体平衡，穿戴防护设备，并确保焊接区域无人接近。
4. 在设备工作期间，禁止触摸焊接电极和焊件，以防止电击或烧伤。
5. 使用设备结束后，请将电源关闭并拔出插头，定期检查设备的电源线是否磨损、老化，如有问题，请及时更换。
6. 如发现设备故障或异常现象，请立即停止使用并联系专业人员进行维修。
三、设备结构和工作原理1. 设备结构：电阻焊接设备主要由电源、控制面板、焊钳和工作台等组成。
电源提供电能，控制面板用于调节焊接参数，焊钳用于固定电极并焊接工件。
2. 工作原理：电阻焊接利用电阻热原理进行焊接。
通过加热电极，将其与工件接触，产生高温进行熔接。
通过焊接参数的调节，控制焊接时间和力度，使焊接达到理想效果。
四、使用步骤1. 准备工作：(1) 确保工作区域整洁并保持通风良好。
(2) 检查设备线路和电源是否正常。
(3) 装配好焊钳和电极，确保安全可靠。
2. 调节焊接参数：(1) 打开电源，观察控制面板是否正常运行。
(2) 根据所需焊接工件的材质和尺寸，调节焊接电流、时间和力度等参数。
3. 进行焊接：(1) 将焊件放置在工作台上，并将焊接电极与焊件接触。
(2) 按下焊接按钮，设备开始工作。
(3) 等待焊接时间结束后，松开焊接按钮，停止焊接操作。
(4) 等待焊件冷却后，检查焊接质量。
五、设备维护1. 设备日常维护：(1) 定期清洁设备表面，并确保气孔通畅。
(2) 检查电极和焊钳的使用情况，如有损坏或磨损，请及时更换。
2. 设备定期维护：(1) 按照设备维护手册的要求，对设备进行定期保养和维修。
电阻焊设计知识点总结图电阻焊是一种常用的焊接方法，通常用于连接金属工件。
本文将对电阻焊的设计知识点进行总结，并通过图表的方式展示，以便读者更好地理解和掌握电阻焊的相关知识。
1. 电阻焊的基本原理电阻焊是利用电流通过工件与电极之间的电阻产生热量，使工件表面熔化并形成焊接接头的一种焊接方法。
电流通过电阻的流动产生的热量主要用于加热工件，进而实现焊接。
2. 电阻焊的分类根据电流传导方式和工件之间的接触方式，电阻焊可分为两类：接触电阻焊和无接触电阻焊。
2.1 接触电阻焊接触电阻焊是通过电极直接与工件接触并施加压力，形成电阻加热的焊接方法。
常用的接触电阻焊方法有点焊、缝焊和锡焊。
下图为接触电阻焊的示意图：[插入示意图]点焊：缝焊：锡焊：2.2 无接触电阻焊无接触电阻焊是通过工作线圈或电感线圈产生交变电流，使工件自激振动并发热，实现焊接的方法。
一般用于较小的焊接工件以及对电极磨损敏感的工件。
下图为无接触电阻焊的示意图：[插入示意图]3. 电阻焊的设备和工艺参数3.1 设备电阻焊设备主要包括电源、电极、机械结构和控制系统等。
其中，电源提供所需的电流和电压，并控制焊接过程的时间和电能；电极负责传导电流到工件并施加焊接压力；机械结构用于支撑和定位工件。
3.2 工艺参数电阻焊的工艺参数包括焊接电流、焊接时间、压力和电极的材料等。
这些参数的选择与工件的材料、形状和尺寸密切相关，需要根据实际情况进行合理调整。
4. 电阻焊的优缺点4.1 优点(1) 电阻焊工艺简单、快速，适用于大规模生产；(2) 焊接接头坚固可靠，耐腐蚀性好；(3) 可实现金属不同种类之间的焊接。
4.2 缺点(1) 电阻焊对工件的形状和尺寸有一定的限制；(2) 电极磨损较快，需要定期更换；(3) 微小工件的焊接控制和定位较为困难。
总结：电阻焊是一种常用的焊接方法，通过电流通过工件与电极之间的电阻产生的热量进行焊接。
根据电流传导方式和工件之间的接触方式，电阻焊可分为接触电阻焊和无接触电阻焊。
电阻焊设备及安全操作一、电阻焊设备分类电阻焊设备是指采用电阻加热原理进行焊接操作的一种设备。
包括点焊机、缝焊机、凸焊机和对焊机。
有些场合还包括与这些焊机配套的控制箱。
一般的电阻焊设备由三个主要部分组成：(1)以阻焊变压器为主，包括电极及次级回路组成的焊接回路。
(2)由机架和有关夹持工件及施加焊接压力的传动机构组成的机械装置。
(3)能按要求接通电源，并可控制焊接程序中各段时间及调节焊接电流的控制电路。
为了保证电阻焊设备的正常运行，使其能发挥最大的效能，电阻焊设备要尽量满足下列要求：(一)使用条件(1)空气自然冷却的焊机，海拔高度不超过1000m，周围空气最高温度不大于40℃。
(2)通水冷却的焊机，进水口的水温不大于30℃，冷却水的压力应能保证必需的流量，水质应符合工业用水标准。
(3)电网供电参数：220V或380V，50Hz。
在下列电网供电品质条件下焊机应能正常工作：电压波动：在±10％内(当频率为额定值时)。
频率波动：不大于±2％(当电压为额定值时)。
(二)主要技术要求(1)焊机中不与地相连接的电气回路，在规定的使用条件下其对地绝缘电阻应不低于2．5MΩ。
(2)焊机中不与地相连接，工作电压为以下值时的电气回路应承受规定的试验电压，持续1min。
小于或等于220V工作电压时的试验电压为1700V。
小于或等于380V工作电压时的试验电压为2000V。
对电气回路中的个别元件，由于特性限制，在试验时允许从电路中拆除或短接。
(3)阻焊变压器在额定初级电压及额定级数时其空载视在功率(P0)及空载电流(P10)应不大于表6—3规定的数值。
对于额定功率小于16kV·A的阻焊变压器与焊钳连成一体的焊机，其空载视在功率与空载电流的允许值可较表中数值大2．5倍。
表6—3 阻焊变压器空载视在功率及空载电流允许值(4)焊机的最大次级短路电流值(1200)在以间接方法测定时(即以初级电流与阻焊变压器变压比的乘积计算)允差是－10％，当使用专门大电流计直接测定时允差±5％。
电阻焊接机的原理及应用介绍电阻焊接机是一种常见的金属连接工艺，在制造业和工业生产中广泛应用。
本文将介绍电阻焊接机的原理以及其在各个领域的应用。
一、电阻焊接机的原理电阻焊接机的原理基于电流通过金属接头时发生的热效应。
通过电阻焊接机的两个电极对金属接头施加一定的压力，并通过一定的电流流过接头。
电流通过接头时，会在接触面附近产生局部高温，使金属材料熔化和热变形，形成焊接接头。
电阻焊接机主要由电源、控制系统、电极和压力系统组成。
电源提供所需的电流和电压，控制系统用于调节焊接过程中的时间、电流和压力等参数，电极用于施加压力和传递电流，而压力系统则用于调节焊接压力。
电阻焊接机的焊接原理是通过接触电阻加热来实现金属接头的连接，焊接温度高且时间短，因此能够实现快速高效的焊接。
焊接机通过控制系统中的参数可以调节焊接温度、电流和时间，以适应不同金属材料的焊接需求。
二、电阻焊接机的应用1. 汽车制造业电阻焊接机在汽车制造业中广泛应用，用于焊接汽车的车身、底盘、车身构件等。
由于焊接速度快、焊接质量高，电阻焊接机能够确保汽车结构的稳定性和强度，提高生产效率。
2. 零件生产电阻焊接机常用于在零部件生产中焊接金属连接，如焊接金属管道、金属板材等。
电阻焊接机不仅加热均匀、焊接效果好，而且可以快速完成焊接过程，提高生产效率。
3. 电子行业电阻焊接机在电子行业中具有重要的应用，用于焊接电子元件、半导体和线路板等。
由于焊接机在焊接过程中能够精确控制参数，因此能够确保电子元件的焊接质量和可靠性。
4. 器械制造业在制作各种器械和工具时，电阻焊接机也扮演着重要的角色。
比如焊接厨具、手工具和建筑工具等领域，电阻焊接机能够提供高强度、牢固的焊接连接，确保工具的安全使用。
5. 建筑行业在建筑行业中，电阻焊接机常用于焊接金属结构和钢筋。
通过电阻焊接机焊接，可以确保建筑结构的牢固性和稳定性，提高建筑质量，加快建筑进度。
三、电阻焊接机的优势和限制1. 优势：- 电阻焊接机具有高效率和高速度的特点，能够快速完成焊接任务，提高生产效率。
