智能脉冲充电器介绍
- 格式:doc
- 大小:28.50 KB
- 文档页数:2
脉冲充电器原理脉冲充电器是一种高效、节能的充电设备,它利用脉冲技术对电池进行充电,相比传统充电方式,脉冲充电器具有更快的充电速度和更长的电池使用寿命。
那么,脉冲充电器的原理是什么呢?首先,我们来了解一下脉冲充电器的工作原理。
脉冲充电器通过控制充电电流和电压的脉冲信号,使电池在充电过程中不断地进行充放电循环,以达到更高效的充电效果。
在脉冲充电器中,通过改变充电电流和电压的脉冲信号的频率、占空比和幅值等参数,来控制电池的充电过程,从而实现更快速、更高效的充电效果。
其次,脉冲充电器的原理主要包括脉冲充电、脉冲放电和脉冲调制等几个方面。
脉冲充电是指在充电过程中,通过脉冲信号控制充电电流和电压的变化,使电池在短时间内吸收更多的电能,从而实现快速充电的效果。
脉冲放电则是在充电完成后,通过脉冲信号控制放电电流和电压的变化,使电池在放电过程中能够释放更多的电能,从而提高电池的使用寿命。
脉冲调制则是通过改变脉冲信号的频率、占空比和幅值等参数,来控制充电过程中的电流和电压变化,从而实现更精准的充电控制。
此外,脉冲充电器的原理还涉及到脉冲充电器的控制电路和控制算法。
脉冲充电器的控制电路主要包括脉冲发生器、脉冲调制器、功率放大器等部分,通过这些电路来实现对充电电流和电压的精确控制。
而脉冲充电器的控制算法则是通过对脉冲信号的频率、占空比和幅值等参数进行精确计算和控制,来实现对充电过程的精准调控。
总的来说,脉冲充电器的原理是通过控制充电电流和电压的脉冲信号,来实现对电池充电过程的精确控制,从而实现更快速、更高效的充电效果。
脉冲充电器的原理涉及到脉冲充电、脉冲放电、脉冲调制、控制电路和控制算法等几个方面,通过这些方面的精确控制和调节,实现对电池充电过程的优化,从而提高充电效率和延长电池使用寿命。

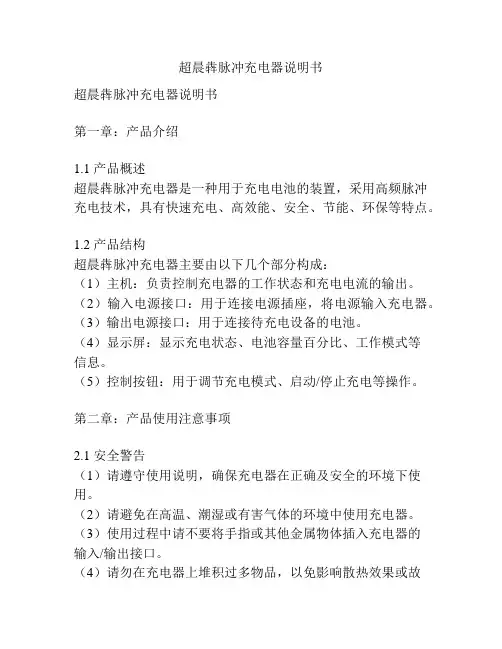

超晨犇脉冲充电器说明书超晨犇脉冲充电器说明书第一章:产品介绍1.1 产品概述超晨犇脉冲充电器是一种用于充电电池的装置,采用高频脉冲充电技术,具有快速充电、高效能、安全、节能、环保等特点。
1.2 产品结构超晨犇脉冲充电器主要由以下几个部分构成:(1)主机:负责控制充电器的工作状态和充电电流的输出。
(2)输入电源接口:用于连接电源插座,将电源输入充电器。
(3)输出电源接口:用于连接待充电设备的电池。
(4)显示屏:显示充电状态、电池容量百分比、工作模式等信息。
(5)控制按钮:用于调节充电模式、启动/停止充电等操作。
第二章:产品使用注意事项2.1 安全警告(1)请遵守使用说明,确保充电器在正确及安全的环境下使用。
(2)请避免在高温、潮湿或有害气体的环境中使用充电器。
(3)使用过程中请不要将手指或其他金属物体插入充电器的输入/输出接口。
(4)请勿在充电器上堆积过多物品,以免影响散热效果或故障。
2.2 充电过程中的注意事项(1)请使用原装电池或符合规定的电池进行充电,以免发生安全事故。
(2)请在充电过程中密切注意电池的温度,如发现异常情况请停止充电并检查电池。
(3)请避免将充电器暴露在阳光直射下或高温环境中,以免影响充电器的散热效果。
第三章:主要功能与使用方法3.1 充电模式选择超晨犇脉冲充电器具有多种充电模式供用户选择。
用户可以根据电池类型、电池容量、充电时间等需求选择合适的充电模式。
3.2 充电电流调节超晨犇脉冲充电器支持充电电流的调节,用户可以根据需要选择合适的充电电流。
一般情况下,电池的充电电流应该根据其容量的比例进行设置。
3.3 充电状态显示超晨犇脉冲充电器的显示屏会实时显示充电状态、电池容量百分比、工作模式等信息,方便用户随时了解充电进度。
3.4 快速充电功能超晨犇脉冲充电器采用高频脉冲充电技术,具有快速充电的功能。
在合适的充电模式和充电电流下,充电器能够快速而稳定地对电池进行充电。
第四章:常见问题及解决方法4.1 充电过程中出现温度过高的情况怎么办?如果在充电过程中发现电池温度过高,请停止充电并等待电池冷却。

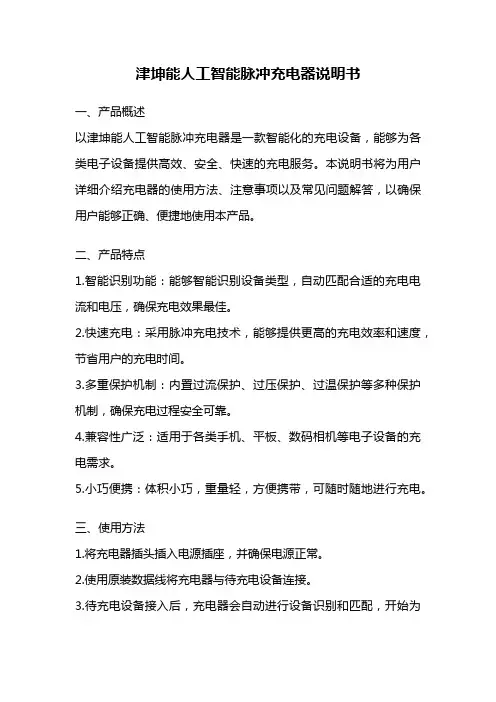

津坤能人工智能脉冲充电器说明书一、产品概述以津坤能人工智能脉冲充电器是一款智能化的充电设备,能够为各类电子设备提供高效、安全、快速的充电服务。
本说明书将为用户详细介绍充电器的使用方法、注意事项以及常见问题解答,以确保用户能够正确、便捷地使用本产品。
二、产品特点1.智能识别功能:能够智能识别设备类型,自动匹配合适的充电电流和电压,确保充电效果最佳。
2.快速充电:采用脉冲充电技术,能够提供更高的充电效率和速度,节省用户的充电时间。
3.多重保护机制:内置过流保护、过压保护、过温保护等多种保护机制,确保充电过程安全可靠。
4.兼容性广泛:适用于各类手机、平板、数码相机等电子设备的充电需求。
5.小巧便携:体积小巧,重量轻,方便携带,可随时随地进行充电。
三、使用方法1.将充电器插头插入电源插座,并确保电源正常。
2.使用原装数据线将充电器与待充电设备连接。
3.待充电设备接入后,充电器会自动进行设备识别和匹配,开始为设备充电。
4.充电过程中,充电器会根据设备的充电需求自动调整充电电流和电压,以保证充电效果最佳。
5.待设备充电完成后,拔出数据线,即可完成充电过程。
四、注意事项1.请使用原装数据线进行充电,以确保充电质量和安全。
2.请勿将充电器长时间暴露在高温、潮湿或有腐蚀性气体的环境中。
3.充电过程中请勿将充电器接触到水或其他液体,以免发生短路或其他安全问题。
4.请勿将充电器与硬物碰撞,以免损坏充电器外壳或内部电路。
5.若发现充电器外壳损坏、线缆老化、变形等情况,请立即停止使用,联系售后服务进行维修或更换。
五、常见问题解答1.为什么充电器不能正常充电?答:可能是以下原因导致:电源故障、数据线损坏、设备接口问题等。
请按照说明书的使用方法进行排查,若仍无法解决,请联系售后服务。
2.为什么充电器发热?答:在充电过程中,充电器会产生一定的热量,这是正常现象。
但若充电器过热,可能是充电器散热不良或内部故障引起的,建议停止使用并联系售后服务。

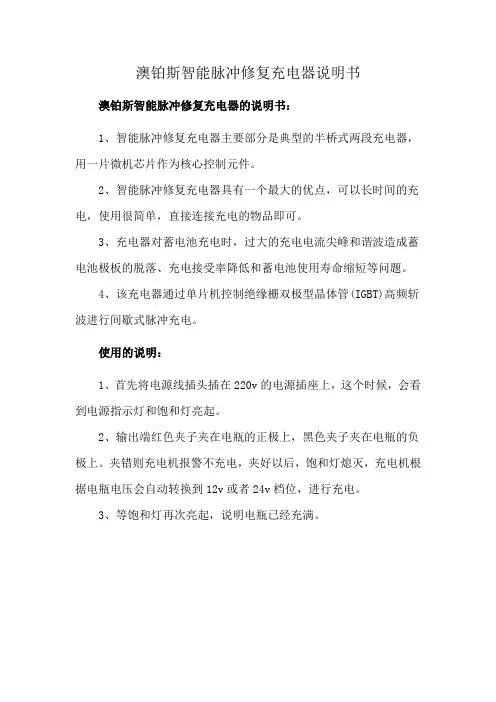

澳铂斯智能脉冲修复充电器说明书澳铂斯智能脉冲修复充电器的说明书:
1、智能脉冲修复充电器主要部分是典型的半桥式两段充电器,用一片微机芯片作为核心控制元件。
2、智能脉冲修复充电器具有一个最大的优点,可以长时间的充电,使用很简单,直接连接充电的物品即可。
3、充电器对蓄电池充电时,过大的充电电流尖峰和谐波造成蓄电池极板的脱落、充电接受率降低和蓄电池使用寿命缩短等问题。
4、该充电器通过单片机控制绝缘栅双极型晶体管(IGBT)高频斩波进行间歇式脉冲充电。
使用的说明:
1、首先将电源线插头插在220v的电源插座上,这个时候,会看到电源指示灯和饱和灯亮起。
2、输出端红色夹子夹在电瓶的正极上,黑色夹子夹在电瓶的负极上。
夹错则充电机报警不充电,夹好以后,饱和灯熄灭,充电机根据电瓶电压会自动转换到12v或者24v档位,进行充电。
3、等饱和灯再次亮起,说明电瓶已经充满。
脉冲充电器1. 概述脉冲充电器是一种充电设备,利用脉冲电流进行充电。
相比传统的恒流充电方式,脉冲充电器具有更快的充电速度和更高的充电效率。
本文将介绍脉冲充电器的原理、工作方式以及其在不同领域的应用。
2. 原理脉冲充电器的原理是利用脉冲电流将电能传输到待充电的设备或电池中。
通过周期性的脉冲信号,脉冲充电器能够在很短的时间内快速传输电能,实现快速充电的效果。
脉冲充电器的关键部件是脉冲电路和控制电路。
脉冲电路负责生成脉冲信号,而控制电路则控制脉冲充电器的工作模式和充电参数。
3. 工作方式脉冲充电器的工作方式通常包括以下几个步骤:3.1 识别设备或电池在开始充电之前,脉冲充电器首先需要识别待充电的设备或电池。
这可以通过连接器或者无线通信来实现。
一旦识别完成,脉冲充电器可以根据设备或电池的特性进行相应的设置和调节。
3.2 设定充电参数根据识别到的设备或电池特性,脉冲充电器会设定相应的充电参数。
这些参数包括充电电流、充电时间、充电模式等。
设定合适的充电参数是保证充电效率和充电质量的关键。
3.3 生成脉冲信号根据设定的充电参数,脉冲充电器通过脉冲电路生成相应的脉冲信号。
脉冲信号的频率、幅值和波形等特性会对充电效果产生影响。
通过合理设计脉冲信号,脉冲充电器可以充分利用电能,提高充电速度和效率。
3.4 监测充电过程在充电过程中,脉冲充电器会持续监测充电情况。
通过实时检测电流、电压和温度等参数,脉冲充电器能够及时调整充电策略,确保充电过程安全可靠。
同时,监测数据也能够用于充电效果的评估和优化。
3.5 结束充电当设定的充电时间或充电电量达到预设值时,脉冲充电器会结束充电过程。
此时,脉冲充电器会发送相应的信号通知用户充电完成,并自动停止供电或进入待机状态。
4. 应用领域脉冲充电器在多个领域都有广泛的应用。
以下是几个典型的应用领域:4.1 电动交通工具电动汽车、电动自行车等电动交通工具的充电需要快速、高效。
脉冲充电器能够在较短的时间内将电能传输到电池中,提高充电速度,满足电动交通工具的实际需求。
脉冲充电器的原理
脉冲充电器是一种通过短时间的高功率脉冲电流进行充电的装置,其原理如下:
1. 脉冲产生:脉冲充电器通常使用电子开关装置(如三极管、MOSFET等)来产生高频脉冲信号。
这些开关以一定的频率
开关和关闭,产生周期性的脉冲信号。
2. 变压器:脉冲信号经过电子开关后,输入到一个变压器中进行变压变流。
变压器通常采用高频变压器,其工作在高频率范围内,能够有效减小体积和提高效率。
3. 整流滤波:通过变压器变换后的高频脉冲信号,在输出端经过整流装置进行整流,将交流信号转换为直流信号。
接着,通过滤波电容进行滤波,使得输出信号更加稳定。
4. 控制系统:脉冲充电器通常配备一个控制系统,用于控制脉冲充电器的工作频率、脉冲宽度和充电电流等参数。
控制系统可以根据电池的状态和需求进行调整,以达到最佳的充电效果。
5. 充电电池:最后,经过整流和滤波的电流被输入到需要充电的电池中。
由于脉冲充电器的特点是短时间大功率充电,因此可以更快地将电池充满。
总的来说,脉冲充电器利用高频脉冲信号和变压变流技术,通过控制系统对充电参数进行调整,以高效、高频率地将电能输入到需要充电的电池中,实现快速充电效果。

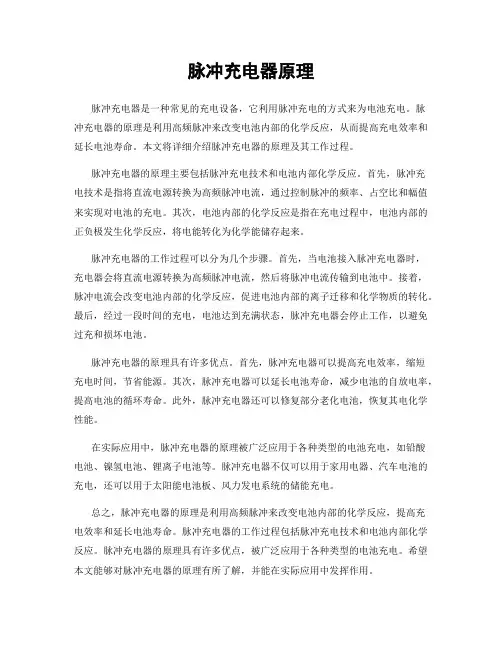

脉冲充电器原理脉冲充电器是一种特殊类型的充电器,它利用高频脉冲电流来实现快速充电和维护电池的性能。
本文将详细介绍脉冲充电器的原理,并分析其工作过程和优势。
脉冲充电器的原理非常简单,它通过将直流电源的电流转换为高频脉冲电流,然后将这些脉冲电流传输到电池中进行充电。
脉冲电流的特点是可以快速提供电能,同时可以使电池内部的化学反应更加均匀,从而提高电池的充放电效率和寿命。
脉冲充电器的工作过程可用以下步骤来描述:1.直流电源:脉冲充电器需要一个稳定的直流电源作为输入,常见的直流电源有交流电变压器转换的直流电源和蓄电池等。
2.高频脉冲发生器:直流电源经过稳压和滤波等电路处理后,进入高频脉冲发生器。
高频脉冲发生器是脉冲充电器的核心部件,它能够将直流电源的电流转换为高频脉冲电流。
高频脉冲发生器通常由晶体管、电容和电感等组成。
3.调制电路:高频脉冲发生器输出的脉冲电流被送入调制电路。
调制电路可以根据电池的状态和需求来调整脉冲电流的频率、时间和幅度等参数。
通过合理调整这些参数,可以最大限度地实现电池的充电效果。
4.传输电路:调制后的脉冲电流通过传输电路送到电池中进行充电。
传输电路通常包括导线、连接器和保护装置等,它们的设计和选材对脉冲电流传输的稳定性和效率具有重要影响。
5.充电控制电路:脉冲充电器还需要一个充电控制电路来监控电池的充电状态和保护电池的安全。
充电控制电路通常由微控制器或专用集成电路等组成,它能够实时监测电池的电压、电流和温度等参数,并根据设定的保护规则来调整充电过程。
脉冲充电器相比传统的恒流、恒压充电器具有几个明显的优势:1.快速充电:脉冲充电器利用高频脉冲电流,可以更快地将电能传输到电池中,实现快速充电。
相比于传统充电器的充电速度,脉冲充电器可以将充电时间大大缩短。
2.均匀充电:脉冲充电器能够通过调节脉冲电流的频率、时间和幅度等参数,使电池内部的化学反应更加均匀。
这样可以避免电池出现极化现象,提高充电效率。

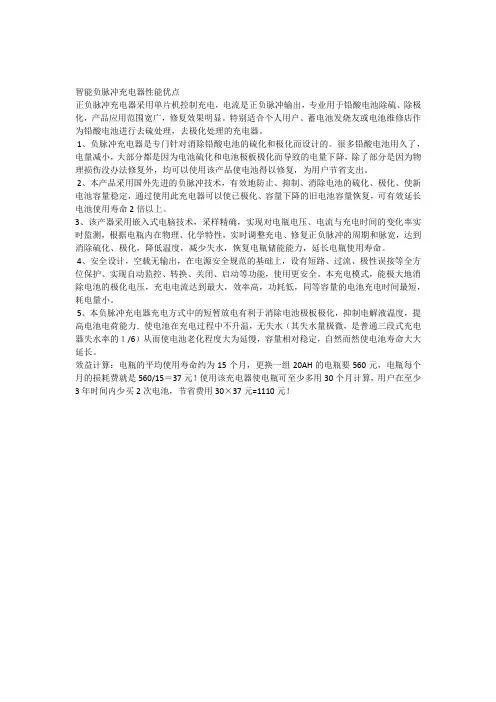

智能负脉冲充电器性能优点正负脉冲充电器采用单片机控制充电,电流是正负脉冲输出,专业用于铅酸电池除硫、除极化,产品应用范围宽广,修复效果明显。
特别适合个人用户、蓄电池发烧友或电池维修店作为铅酸电池进行去硫处理,去极化处理的充电器。
1、负脉冲充电器是专门针对消除铅酸电池的硫化和极化而设计的。
很多铅酸电池用久了,电量减小,大部分都是因为电池硫化和电池极板极化而导致的电量下降,除了部分是因为物理损伤没办法修复外,均可以使用该产品使电池得以修复,为用户节省支出。
2、本产品采用国外先进的负脉冲技术,有效地防止、抑制、消除电池的硫化、极化、使新电池容量稳定,通过使用此充电器可以使已极化、容量下降的旧电池容量恢复,可有效延长电池使用寿命2倍以上。
3、该产器采用嵌入式电脑技术,采样精确,实现对电瓶电压、电流与充电时间的变化率实时监测,根据电瓶内在物理、化学特性,实时调整充电、修复正负脉冲的周期和脉宽,达到消除硫化、极化,降低温度,减少失水,恢复电瓶储能能力,延长电瓶使用寿命。
4、安全设计,空载无输出,在电源安全规范的基础上,设有短路、过流、极性误接等全方位保护、实现自动监控、转换、关闭、启动等功能,使用更安全。
本充电模式,能极大地消除电池的极化电压,充电电流达到最大,效率高,功耗低,同等容量的电池充电时间最短,耗电量小。
5、本负脉冲充电器充电方式中的短暂放电有利于消除电池极板极化,抑制电解液温度,提高电池电荷能力.使电池在充电过程中不升温,无失水(其失水量极微,是普通三段式充电器失水率的1/6)从而使电池老化程度大为延慢,容量相对稳定,自然而然使电池寿命大大延长。
效益计算:电瓶的平均使用寿命约为15个月,更换一组20AH的电瓶要560元,电瓶每个月的损耗费就是560/15=37元!使用该充电器使电瓶可至少多用30个月计算,用户在至少3年时间内少买2次电池,节省费用30×37元=1110元!。
脉冲充电电源使用说明书脉冲充电电源使用说明书一、产品简介脉冲充电电源是一种专门为各类电池充电的设备,采用先进的脉冲技术,具有快速充电、高效节能、使用方便、安全可靠等特点。
它适用于各种蓄电池、储能设备以及其他需要充电的电气产品。
二、产品特点和优点1、快速充电:采用脉冲充电方式,可大大缩短充电时间,提高充电效率,节省用户时间。
2、高效节能:较传统充电方式,能效更高,有效降低充电成本,同时减小对电力资源的占用。
3、使用方便:操作简单,只需将电源与待充电设备连接,即可实现自动充电。
4、安全可靠:具有过压、过流、过热等多重保护功能,确保充电过程安全可靠。
三、使用步骤1、在使用前,请确保脉冲充电电源已正确连接至电源插座,并检查电源线是否完好无损。
2、将待充电的电池放入充电器中,注意正负极方向,确保连接可靠。
3、按下脉冲充电电源的开关,指示灯亮起,表示电源已正常工作,开始对电池进行充电。
4、充电完成后,指示灯会变成绿色,表示充电已完成。
此时可关闭脉冲充电电源,或取出已充好的电池。
四、注意事项1、使用前请仔细阅读说明书,了解产品特点和操作方法。
2、请勿在充电器工作时移动设备,以免发生意外。
3、若发现充电器异常,如损坏、变形等情况,请立即停止使用,并及时联系售后服务中心。
4、请勿在潮湿或高温环境下使用脉冲充电电源,以免造成设备损坏或安全隐患。
五、故障排除1、若充电器无法正常工作,请检查电源是否接通、电源线是否完好无损以及电池是否正确安装。
2、若充电器指示灯不亮,可能是电源适配器或指示灯损坏,请联系售后服务中心进行检修。
3、若充电器充电速度过慢或电池无法充满电,可能是电池老化或内阻过大,建议更换新的电池。
六、版权声明本说明书版权归本公司所有,未经许可,不得复制或传播。
用户在使用本产品时应遵守相关法律法规及规章制度,如有违反,将承担相应的法律责任。
七、售后服务本公司提供全面的售后服务,若用户在使用过程中遇到任何问题,可以通过以下方式联系售后服务中心:电话:xxx-xxxx-xxxx 邮箱:*************微信公众号:xxxxxx八、常见问题解答1、问:脉冲充电电源适用于哪些类型的电池?答:脉冲充电电源适用于各类蓄电池、储能设备以及其他需要充电的电气产品。
48V 10-14Ah智能正负脉冲充电器性能介绍
基本参数:输入交流电压185-240V AC 50Hz
正脉冲充电电流 2.5A+-0.15A
负脉冲放电电流 2.4A+-0.2A (电池电压为56V时)
负脉冲占比 2.8%
快速充电平均充电电流 2.05A +-0.1A
最高充电电压59V+-1% 25摄氏度
浮充电电压55.55V+-1% 25摄氏度
技术特点:以高效快速响应开关电源为基础,配以单片微电脑全程监测和控制,采用各种配比的正负脉冲对电池进行充电,提高电池受电率并大大降低电池失水率。
通过独创的过程电压曲线监视分析技术,可以早期发现异常温升等非正常情况,完全防止电池充热充鼓,且能够正常判停缺格电池。
内置进风口温度检测,对充电电压进行温度补偿,保证冬季充足,夏季不充过。
充电状态及描述:
1.接入电池初期检测:
充电器首先检测电池电压,确定电池电压在可充电范围内(39V-58V),否则指示电池电压错误。
2.过放电电池预充电:
电池接入后,如果电压在39V-47V之见,充电器先对电池进行短脉冲预充电(平均有效电流0.5A),此时指示灯为红色慢闪,直到电压达到47V以上为止。
3.全电流预充电检测:
充电器对电池进行为时5秒的全电流连续充电,通过这个过程判断电池的可充电性以及是否为充满的电池,此过程指示灯为红灯常亮。
如果是充满电的电池,此过程只相当于浮充。
4.正负脉冲快速充电:
当之前检测及预充电通过后,充电器进入正负脉冲快速充电阶段,此时指示灯为红色快速闪烁。
快速充电阶段每三分钟为一个小充电区间,之见将会进行为时10秒的电池状态检测,此时指示灯橙色常亮。
检测阶段将会判断电池是否充满,同时会记录电池当前电压并和之前多组电压数据进行比对(即电压曲线监视)。
当判断电池已经充满或者电压曲线监视发现电池将要发生热失控时,则立刻停止快速充电状态。
另外,当快速充电时间超过约10小时,也会强制退出快速充电状态,超时退出后也会进入浮充状态,但是指示灯为绿色橙色交替慢闪。
5.浮充状态:
充电器间歇对电池施加浮充电压进行浮充(比一般的连续施加电压而言,对电池更好),此状态指示灯绿色常亮。
6.均衡补充电状态:
处在浮充状态的电池,充电器会检测电池浮充电流,当浮充电流变化异常(电池组不均衡)时,则自动进入均衡补充电状态,此状态充电器将采用小电流变频正负脉冲模式(最大平均有效电流950mA)对电池进行均衡充电,指示灯为红色变速闪烁,每次运行均衡补充电时间为15分钟,且每次完全充电过程中,均衡补充电模式最多只运行4次。
如果电池因为电压曲线检测异常(出现热失控前兆)而进入浮充的,均衡补充电状态将会被屏蔽。
指示灯状态含义
长时间不亮电池接反或者未接等
绿色每5秒闪一次交流电未供给或者充电器故障
红色快速闪烁快速充电状态
橙色常亮10秒快速充电过程中对电池的检测
红色常亮5秒电池检测性预充电
红色5秒一次慢闪过放电电池预充电
红色变速闪均衡充电
绿色常亮充满
绿色橙色交替慢闪充电超时
红色快速双次短闪电池电压严重过低,电池严重亏电、损坏或者电池组电压不合适
红色橙色快速闪烁电池电压过高
简单测试数据:第一次充电失水0.32g
第二次充电失水0.25g
第三次充电失水>0.2g
第四次充电失水0.2g
第五次充电失水0.15g
深度放电充电失水:0.2g 估计循环300次后容量开始衰减
浅放电失水:0.15g 估计循环600次后容量开始衰减
硫化现象:对于已经硫化比较严重的电池90%有轻微的改善,但不会有根本的改变,开始就是用负脉冲充电理论上不会有硫化的产生。
对于容量已经降低、充鼓、断隔的电池,负脉冲充电器能够有效地判读出来,不会再继续进一步恶化电池。
