塔式起重机分类引言塔式起重机是一种常见的重型起重设备，广泛应用于建筑工地、码头、港口等场所。
它具有起重能力强、工作范围广、稳定性好等优点，因此备受业界的关注和重视。
本文将对塔式起重机进行分类，便于大家对不同类型的塔式起重机有一个更加全面和深入的了解。
分类方法对塔式起重机的分类可以从多个角度进行，如起重能力、结构形式、工作原理等。
在本文中，我们将从以下几个方面对塔式起重机进行分类。
1. 起重能力根据塔式起重机的起重能力，可以将其分为以下几类： - 小型塔式起重机：起重能力一般在1到8吨之间。
这种起重机小巧灵活，适用于城市狭小场地施工。
- 中型塔式起重机：起重能力通常在10到50吨之间。
具备一定的起重能力，适用于中型建筑施工场所。
- 大型塔式起重机：起重能力超过50吨，甚至可达数百吨。
这类起重机适用于大型建筑工程、码头等场所，能够处理大规模的物料。
2. 结构形式根据塔式起重机的结构形式，可以将其分为以下几类： -自平衡式塔式起重机：采用平衡臂和对重的结构，能够自动平衡吊臂的倾斜。
这种起重机具有稳定性好、施工效率高的优势。
- 铰接式塔式起重机：吊臂和塔架之间通过铰链连接，能够实现吊臂的折叠和展开。
这种起重机适用于空间有限的施工场所，可有效减少设备占地面积。
- 固定式塔式起重机：吊臂和塔架构成一整体，不能进行折叠和展开。
这种起重机适用于工地较大、场地宽敞的施工。
3. 工作原理根据塔式起重机的工作原理，可以将其分为以下几类： -全回转式塔式起重机：底座上设置回转机构，可以实现360度的旋转。
这种起重机适用于工作范围广、对旋转度要求较高的场所。
- 摆臂式塔式起重机：吊臂通过摆臂装置实现左右方向的旋转。
这种起重机适用于特殊工程和狭小场地的施工。
- 单臂式塔式起重机：只有一个吊臂，具有结构简单、操作方便的特点。
这种起重机适用于小型施工场所。
总结本文对塔式起重机进行了分类，从起重能力、结构形式和工作原理等多个角度进行了分析和总结。
塔式起重机基础知识一、塔式起重机的型号、用途和分类塔式起重机是工业与民用建筑、桥梁工程和其他建设工程的重要施工机械之一。
用于起吊和运送各种预制构件、建筑材料和设备安装等工作。
它的起升高度和有效工作范围大，操作简便，工作效率高。
塔式起重机的类型很多，其共同特点是有一个垂直的塔身，在其上部装有起重臂，工作幅度可以变化，有较大的起吊高度和工作空间。
通常按下列方式分类：（1）按安装方式分为快速安装式和非快速安装式两种。
快速安装式是指可以整体拖运自行架设，起重力矩和起升高度都不大的塔机；非快速安装式是指不能整体拖运和不能自行架设，需要借助其他起重机械完成拆装的塔机，但这类塔机的起升高度、臂架长度和起重力矩均比快速架设式塔机大得多。
（2）按行走机构可分为固定式、移动式和自升式三种。
固定式是将起重机固定在地面或建筑物上，移动式有轨道式、轮胎式和履带式三种。
自升式有内爬式和外附式两种。
（3）按变幅方式分为起重臂的仰角变幅和水平臂的小车变幅。
（4）按回转机构的位置分为上回转和下回转两种。
目前应用最广泛的是上回转自升式塔机。
由于在建筑施工中连续浇注混凝土的需要，出现了配备布料装置的塔式起重机，一机多用，提高工效，降低作业成本。
塔式起重机的型号由类组、型式、特性、主参数及改型代号组成，如图6-18所示。
QTK25A为第一次改型250kN·m快装下回转塔式起重机；QTZ800为起重力矩8000kN·m上回转自升塔式起重机。
图6-18 塔式起重机的型号识别二、下回转塔式起重机下回转塔式起重机的吊臂铰接在塔身顶部，塔身、平衡重和所有工作机构均装在下部转台上，并与转台一起回转。
它重心低、稳定性好、塔身受力较好，能做到自行架设，整体拖运，起升高度小。

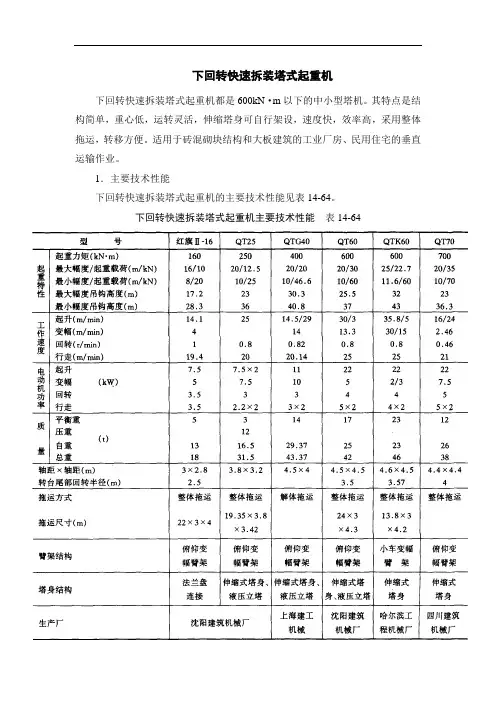

下面以QTA60型塔机为例说明其构造及工作原理。
QT60型塔式起重机是下回转轨道式塔机，额定起重力矩为600kN·m，最大起重量60kN，最大起升高度39～50m，工作幅度10～20m，适合10层楼以下高度建筑施工和设备安装工程。
塔式起重机的分类和型号(2011-11-09 11:22:49)塔吊是一种塔身直立，起重臂和平衡臂铰接在塔帽下面，能够作360°回转的起重机，具有起升高度大、变幅半径长、回转角度广、工作效率高、操作方便、运转可靠等特点。
由于塔吊高耸直立、结构复杂、装拆转移频繁以及技术要求高，也给安全施工生产带来一定困难，易发生倾翻倒塌的事故，塔吊的安全安装拆卸、运行使用尤为重要。
一、塔机的分类1、按回转支承位置分类，塔式起重机可以分为上回转塔机和下回转塔机上回转塔机的起重臂、平衡臂、塔帽、起升机构、回转机构、变幅机构、电控系统、驾驶室、平衡重都在回转支承以上。
它的自身不平衡力矩和起重力矩，就作用在塔身顶部，所以塔身以受弯为主，受压力为辅。
正是依靠塔身，把力矩和压力从上面一直传到底部。
上回转塔机的突出优点是可以随时加节升高。
这是我国目前用得最多的塔机。
但是，由于它的塔身要承受很大的弯矩，故容易晃动，自升加节和超力矩倒塔的危险性比较大。
下回转塔式起重机除承载能力大之外,还具有以下特点:由于平衡重放在塔身下部的平台上。
所以整机重心较低,安全性高，由于大部分机构均安装在塔身下部平台上,使维护工作方便,减少了高空作业。
但由于平台较低,为使起重机回转方便,必须安装在离开建筑物有一定安全距离的位置处。
2、按臂架结构方式分类，分为小车变幅式塔机、动臂变幅式塔机和折臂变幅塔机小车变幅式塔机的起重臂固定在水平位置上,变幅是通过起重臂上的运行小车来实现的,它能充分利用幅度,起重小车可以开到靠近塔身的地方,变幅迅速，但不能调整仰角。
动臂变幅式塔机的吊钩滑轮组的定滑轮固定在吊臂头部,起重机变幅由改变起重臂的仰角来实现，这种塔式起重机可以充分发挥起重高度。
折臂变幅式塔机的基本特点是小车变幅式,同时吸收了动臂变幅式的某些优点。
它的吊臂由前后两段(前段吊臂永远保持水平状态,后段可以俯仰摆动)组成,也配有起重小车,构造上与小车变幅式的吊臂、小车相同。
塔式起重机型号代码及款型分类。
目前中国利用的塔机(河南起重机)型号主要有以下十大类型号：一、上回转式塔式起重机：QT;二、上回转自升式塔式起重机：QTZ;3、下回转式塔式起重机：QTX;4、下回转自升式塔式起重机：QTS;五、快速安装式塔式起重机：QTK;六、固定式塔式起重机：QTG;7、爬升式塔式起重机：QTP;八、轮胎式塔式起重机：QTL;九、汽车式塔式起重机：QTQ;10、履带式塔式起重机：QTU.而每一种塔式起重机都按照其公称起重力矩和臂长、结尾起吊重量编列参数，用于进行分辨。
例如，QTZ40(4908)表示的是“公称起重力矩为400KN?m，49米臂长，起重臂49米处起吊(结尾起吊)重量为0，8T的上回转自升式塔式起重机”，其中，40指的是40个力矩单位，1个单位对应10KN?m，括号中的49是臂长，“08”指的是吨。
目前，国内常见的塔机型号有：(3808)——现大体已淘汰、(4206)、QTZ40(4208/4708/4808x/4810)、QTZ50(5008/5010)、QTZ63(5013/5610)、QTZ80(5513/5612)、QTZ100(5516/6010)、QTZ125(6018/6515)。
这些塔机价钱多在数十万至一万万元人民币不等的水平。
故许多施工单位选择了塔吊租赁业务。
塔式起重机款型分类：(1)按结构型式分①固定式塔式起重机：通过连接件将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。
②移动式塔式起重机：具有运行装置，可以行走的塔式起重机。
按照运行装置的不同，又可分为轨道式、轮胎式、履带式。
(2)按回转型式分①上回转塔式起重机：回转支承设置在塔身上部的塔式起重机。
又可分为塔帽回转式、塔顶回转式、上回转平台式、转柱式等形式。
②回转塔式起重机：回转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。
(3)按架设方式分①非自行架设塔式起重机：依托其他起重设备进行组装架设成整机的塔式起重机。
起重机械名词解释1. 起重机械的概述起重机械是用于搬运和吊装重物的机械设备，广泛应用于工厂、港口、建筑工地等不同领域。
起重机械主要分为固定式起重机和移动式起重机两大类。
固定式起重机包括塔式起重机、门式起重机等，而移动式起重机则包括履带式起重机、轮式起重机等。
本文将对一些常见的起重机械名词进行解释和介绍，以帮助读者更好地理解和使用起重机械。
2. 塔式起重机2.1 上旋式塔机上旋式塔机是一种常见的塔式起重机，其主体结构包括塔身、起重臂、配重块和驱动装置等部分。
上旋式塔机可通过旋转机构实现水平旋转，同时具有较大的起重能力和工作半径，适用于对达到一定高度的重物进行吊装和搬运。
2.2 墙式塔机墙式塔机是一种常用的塔式起重机，其塔体结构直接固定在建筑物的外墙上。
墙式塔机具有较小的塔体尺寸和起升高度，适用于对建筑物内部进行施工作业，尤其适合在狭小空间内进行吊装和搬运。
3. 门式起重机3.1 单梁门式起重机单梁门式起重机是一种常见的门式起重机，其主体结构由上梁、下梁、支腿、电气系统和起重机构等组成。
单梁门式起重机具有结构简单、工作空间大的特点，适用于中小型物体的搬运和吊装。
3.2 双梁门式起重机双梁门式起重机是一种用途广泛的门式起重机，其上梁结构由两个梁构成，可以提供更大的起重高度和起重能力。
双梁门式起重机广泛应用于大型桥梁、船坞等场所，用于吊装和搬运重物。
4. 履带式起重机履带式起重机是一种移动式起重机，其主要特点是具有履带底盘，能够在复杂地形条件下进行移动和工作。
履带式起重机广泛应用于油田、野外建设等场所，适用于各种土地和地形条件下的吊装和搬运任务。
5. 轮式起重机轮式起重机是一种常见的移动式起重机，其起重机构具有良好的机动性和灵活性。
轮式起重机常用于市区道路、建筑工地等环境，适用于各种场合的吊装和搬运任务。
以上是部分起重机械名词的解释和介绍。
起重机械在现代工程中发挥着非常重要的作用，不同类型的起重机械适用于不同的环境和任务需求。
塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。
2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。
3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。
二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。
2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。
3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。
总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。
上旋转塔式起重机与下旋转塔式起重机的区别
塔式起重机（towercrane）是指动臂装在高耸塔身上部的旋转起重机。
作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。
由金属结构、工作机构和电气系统三部分组成。
金属结构包括塔身、动臂和底座等。
工作机构有起升、变幅、回转和行走四部分。
电气系统包括电动机、控制器、配电柜、连接线路、信号
及照明装置等。
上旋转塔式起重机
塔式起重机之一，其基本特点是塔身不转动。
回转支承以上的动臂、平衡臂部分，通过回转机构和回转支承，能绕塔身中心线作全回转。
根据使用要求，又分运行式、固定式、附着式和
内爬式四种型式。
运行式塔式起重机，整个起重机可沿轨道运行，作业空间大。
如将底座固定在轨道上，或不用底座而将塔身直接固定在特制的基础上，就成为固定式塔式起重机，其动臂较长，可以扩大施工作业面积。
固定式塔式起重机
1
为了减小塔身的弯矩，在塔身上每隔一定高度用附着杆与建筑物相连，即为附着式塔式起重机。
为了使起重机可随建筑物施工层增高而相应增高，可采用塔身自升装置。
塔身自升装置常采用顶升液压缸，液压缸活塞杆通过横梁支承在塔身上。
上端推顶起重机的回转部分、外套架以及预先吊置于平台上的待加塔节等向上，上升到一个待加塔节高度之后停止，将外套架支承在塔身上，这时高压油回油箱，活塞杆缩回，将待加塔节推至塔身中心线并与塔身连接，再将活塞杆支承在新加的塔节上，缩短液压缸，使回转部分、外套架等下落至新加塔节上，并与之连牢，塔身即增高一节高度。
也可利用建筑物代替下部塔身，将外套架与塔身轮流支承在电梯井内壁的专设的支蹬上，利用液压缸使起重机沿电梯井爬升，称为内爬塔式起重机。
内爬式虽省了部分塔身，但对建筑物有特定要求，施工完毕后，拆除工作比较困难。
下旋转塔式起重机
塔式起重机之一，回转支承装在底座与转台之间，因为塔身回转，除行走机构之外，其他工作机构都布置在转台上，整机重心低。
回转支承以上各部分如转台、塔身和动臂等一起回转。
因为塔身回转，不能与建筑物附
2
着，故塔身高度比上旋转式低。
这种塔式起重机，能整体拆装和转移，既轻便又灵活，使用广泛。
起重机整体拆除和转移时，开动变幅机构，将塔身连动臂下放在汽车上，卸下平衡重，再拉紧变幅绳，底座尾部翘起，推入一轮胎轴，然后将底座支承在轮胎轴上，并用连杆将塔身和底座连牢，即可拖行转移。
较大的下旋转塔式起重机，也常采用塔身自升方式，但由于不能附着，自升高度有限。
此外，下旋转塔式起重机，除轨道式之外，还有以履带底盘和轮胎底盘为行
走装置的履带式和轮胎式
3。
