塔式起重机的四大机构是什么

塔吊的结构及其要素随着建筑行业的发展，塔式吊机已经成为了高楼大厦建设必不可少的设备之一。

而塔吊的结构及其要素的研究也变得越来越重要。

本文将从塔吊的结构、塔吊的基础和吊臂的选用三个方面来探讨塔吊的结构及其要素。

一、塔吊的结构塔吊的结构分为塔身、旋转机构、起重机构和平衡重物四个部分。

1、塔身塔身是塔吊的主要支撑结构，通常由几个截面逐渐缩小的钢管焊接而成，形成一个大悬臂结构。

在选材上，钢管的耐腐蚀性和经济性要求较高。

2、旋转机构旋转机构包括回转齿轮、回转电机等。

齿轮箱采用铸铁材料铸造，以保证机器的强度和刚度。

3、起重机构起重机构是塔吊的核心部分，它由驱动机、起升机构和起重机构组成。

驱动机部分有直流电机、交流变频电机等。

起升机构和起重机构则由钢丝绳、卷筒、钢制起重滑车等组成。

选材关键在于起重机构的强度和耐腐蚀性。

4、平衡重物平衡重物的作用是对吊臂施加水平向的反作用力，保证塔吊的稳定。

平衡重物通常由混凝土铸造而成。

二、塔吊的基础塔吊的基础主要有基础桩和基础筏板两种形式。

基础桩主要是采用打桩方式，将桩埋入地下，然后将桩和周围土壤一起作为基础。

基础筏板则是直接在地面上铺设基础钢筋混凝土板，然后将塔吊整个重量压在基础板上。

在选用基础方式时需要考虑地质条件、地面水平度、地表荷载以及吊重量等因素。

三、吊臂的选用吊臂的选择很大程度取决于塔式吊机的用途和现场条件。

一般而言，吊臂分为斜臂式、平衡臂式和竖直臂式。

斜臂式适用于重量较轻的建筑材料。

平衡臂式吊车通过一个弹簧系统来平衡吊臂本身的重量，这种类型的吊车适用于长时间工作并需要频繁调节吊臂位置的情况。

竖直臂式吊车适用于重量较大的建筑材料，因为吊臂可调节性小，所以需要准确地安装和预测重量。

总之，塔吊结构的优化、基础的选取和吊臂的选择均对提高塔吊的工作效率和安全性有着重要的作用。

塔式起重机常用塔机分类以下分几个方面来具体介绍房建中常用的塔机。

1.金属结构塔机的金属结构由起重臂、塔身、转台、承座、平衡臂、底架、塔尖等组成。

起重臂构造型式为小车变幅水平臂架,再往下分又有单吊点、双吊点和起重臂与平衡臂连成一体的锤头式小车变幅水平臂架。

单吊点是静定结构,双吊点是超静定结构。

锤头式小车变幅水平臂架,装设于塔身顶部,状若锤头,塔身如锤柄,不设塔尖,故又叫平头式。

平头式的使结构形式更简单,更有利于受力,减轻自重,简化构造等优点。

小车变幅臂架大都采用正三角形的截面。

塔身结构也称塔架,是塔机结构的主体。

现今塔机均采用方形断面,断面尺寸应用较广的有:1.2m×1.2m、1.4m×1.4m、1.6m×1.6m、2.0m×2.0m;塔身标准节常用尺寸是2.5m和3m。

塔身标准节采用的联接方式,应用最广的是盖板螺栓联接和套柱螺栓联接,其次是承插销轴联接和插板销轴联接。

标准节有整体式塔身标准节和拼装式塔身标准节,后者加工精度高,制作难,但是堆放占地小,运费少。

塔身节内必须设置爬梯,以便司机及机工上下。

爬梯宽度不宜小于500mm,梯步间距不大于300mm,每500mm设一护圈。

当爬梯高度超过10m时,梯子应分段转接,在转接处加设一道休息平台。

塔尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载,并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。

自升塔顶有截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑架式。

凡是上回转塔机均需设平衡重,其功能是支承平衡重,用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。

除平衡重外,还常在其尾部装设起升机构。

起升机构之所以同平衡重一起安放在平衡臂尾端,一则可发挥部分配重作用,二则增大绳卷筒与塔尖导轮间的距离,以利钢丝绳的排绕并避免发生乱绳现象。

平衡重的用量与平衡臂的长度成反比关系,而平衡臂长度与起重臂长度之间又存在一定比例关系。

塔式起重机的主要结构,机构的名称及作用
塔式起重机的主要结构包括基础、塔身、蓝叉、平衡臂和起重机构。

1. 基础: 塔式起重机的基础是安装在地面上的框架结构，用于支撑整个起重机的重量以及承受起重机的工作转矩。

2. 塔身: 塔身是塔式起重机的主立柱，通常采用钢结构。

塔身的高度可以根据需要进行调节，并且可以拆卸和重新组装以适应不同的工地情况。

3. 蓝叉: 蓝叉是连接塔身和平衡臂的横梁结构，起到支撑平衡臂以及承载起重机行走机构和起重机构的重量。

4. 平衡臂: 平衡臂是塔式起重机的悬臂部分，通常由一根或多根臂杆组成。

平衡臂的长度决定了起重机的工作半径，采用可变长度来满足不同的起重需求。

5. 起重机构: 起重机构是塔式起重机的核心部分，主要由升降机构、回转机构和变幅机构组成。

- 升降机构：负责起重机的升降操作，通常由绞盘、钢丝绳和吊钩组成。

- 回转机构：负责起重机的回转操作，通常由回转机构电机和齿轮传动装置组成。

- 变幅机构：负责起重机的变幅操作，通常由变幅机构电机和变幅齿轮传动装置组成。

（完整版）塔机1、塔式起重机的构造（主要结构）塔式起重机的构造（主要机构）⼀、主要机构1、基础承台基础承台塔机承台⼀般存有三种形式⑴、板式和⼗字形基础：A、它们主要要进⾏基础地基承载⼒验算：B、地基稳定性验算（基础边离基坑边＞2.0m；基础底离基坑底≮1.0m；f ak≥130KN/m2C、地基变形计算（基础附近有堆载、地基持⼒层下有软⼟层）D、和基础配筋计算。

⑵、桩基承台式混凝⼟管桩、灌注桩基础：它们主要要进⾏桩端承载⼒验算、桩⾝承载⼒验算、桩抗拔⼒验算和基础承台抗弯、抗剪、抗冲切计算及配筋计算。

⑶、组合式格构钢柱基础：除上述桩基础验算外还要进⾏单根钢柱（按轴⼼受压构件）和整体格构钢柱（按压弯构件）验算塔式起重机的基础应按照其安装使⽤说明书所规定的要求进⾏设计和施⼯。

施⼯（总承包）单位应根据地质勘察报告确认施⼯现场的地基承载能⼒。

当施⼯现场⽆法满⾜塔式起重机安装使⽤说明书对基础的要求时，可⾃⾏设计基础，常⽤的基础型式包括：⑴、板式和⼗字形基础；⑵、桩基承台式(混凝⼟管桩、灌注桩)混凝⼟基础；⑶、组合式基础。

㈠、板式基础设计计算应符合下列规定：⑴、应进⾏抗倾覆稳定性和地基承载⼒验算（图1）：图1 塔机承载⼒图 Mk F vkF kG k⑵、整体抗倾覆稳定性应按下式计算：1、矩形基础地基承载⼒计算应符合下列公式要求：1）、当轴⼼荷载作⽤时2）、当偏⼼荷载作⽤时,除符合上式要求外，还应符合下式要求：2、矩形基础底⾯的压⼒可按下列公式计算：1）、当轴⼼荷载作⽤时2）、当偏⼼荷载作⽤时应符合下式要求3）、当偏⼼矩时3、偏⼼矩应按下式计算，并符合要求[pB] —地⾯许⽤压应⼒，由实地勘探和基础处理情况确定，⼀般取[pB]=2×105～3×105Pa⑷、基础底板的配筋，应按抗弯计算确定；计算公式与配筋构造参见现⾏国家标准《混凝⼟结构设计规范》GB50010的相关规定。

㈡、桩基承台式混凝⼟基础的设计计算应符合下列规定：⑴、应对桩基单桩竖向抗压和抗拔承载⼒、桩⾝混凝⼟强度，承台的抗弯、抗剪、抗冲切按现⾏国家标准《建筑桩基技术规范》JGJ94的规定进⾏验算（图3.2.4）：图3 塔式起重机⽅形承台桩基础1——桩基础；2——桩基承台；3——塔式起重机塔⾝桩基单桩竖向承载⼒计算应符合下式：式中：Qk——荷载效应标准组合下，基桩的平均竖向⼒；Qkmax——荷载效应标准组合下，桩顶最⼤竖向⼒；Ra——单桩竖向承载⼒特征值；⑵、桩基单桩的抗拔极限承载⼒与桩⾝混凝⼟强度应按现⾏⾏业标准《建筑桩基技术规范》JGJ94的相关规定进⾏计算。

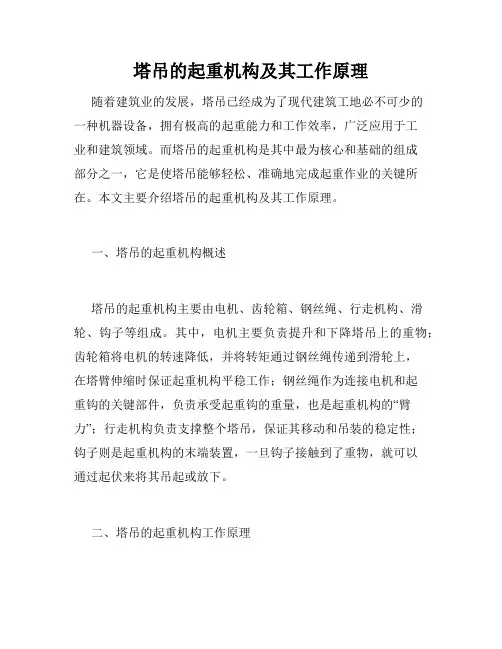

塔吊的起重机构及其工作原理随着建筑业的发展，塔吊已经成为了现代建筑工地必不可少的一种机器设备，拥有极高的起重能力和工作效率，广泛应用于工业和建筑领域。

而塔吊的起重机构是其中最为核心和基础的组成部分之一，它是使塔吊能够轻松、准确地完成起重作业的关键所在。

本文主要介绍塔吊的起重机构及其工作原理。

一、塔吊的起重机构概述塔吊的起重机构主要由电机、齿轮箱、钢丝绳、行走机构、滑轮、钩子等组成。

其中，电机主要负责提升和下降塔吊上的重物；齿轮箱将电机的转速降低，并将转矩通过钢丝绳传递到滑轮上，在塔臂伸缩时保证起重机构平稳工作；钢丝绳作为连接电机和起重钩的关键部件，负责承受起重钩的重量，也是起重机构的“臂力”；行走机构负责支撑整个塔吊，保证其移动和吊装的稳定性；钩子则是起重机构的末端装置，一旦钩子接触到了重物，就可以通过起伏来将其吊起或放下。

二、塔吊的起重机构工作原理塔吊的起重机构工作原理非常简单，但关键之处在于各部件之间的协同配合，这决定了其运行的稳定性和起重效率。

根据其工作原理，可将其分为起升、臂伸、旋转、行走四个部分：1.起升塔吊的起升机制由电机、齿轮箱和钢丝绳组成。

当电机工作时，会将扭矩传递至齿轮箱内部，降速后传递至钢丝绳上，再通过滑轮向上运动，最终将钩子悬挂起物体。

同时，始终维持在钢丝绳后方的配重会起到平衡作用，将整个起重机构保持平衡，防止突然下降。

2.臂伸在起升过程中，塔臂的长度需要随着钩子的位置而变化。

这是通过臂伸机制来实现的。

臂伸机制由电机、液压和齿轮箱组成。

当液压启动时，油液压力通过齿轮箱传递至电机内部，将其转动，继而产生扭矩，驱动液压机构的某个装置，使塔臂前端伸出或缩回。

3.旋转塔吊的旋转机制主要由电机、齿轮箱和转台(即塔吊车体底座)组成。

旋转机制的作用是将塔臂调整到合适的角度，以便于起重机构接触到物体。

电机会产生力矩，将齿轮箱内部的转速降低，然后传递到塔臂内部的架子(即转台)上，使其旋转到合适的位置。

塔式起重机的主要机构塔式起重机是一种塔身直立、起重臂回转的起重机械。

塔机主要由金属结构、工作机构和控制系统部分组成。

1．金属结构塔机金属结构基础部件包括底架、塔身、转台、塔帽、起重臂、平衡臂等部分。

(1)底架塔机底架结构的构造形式由塔机的结构形式(上回转和下回转)、行走方式(轨道式或轮胎式)及相对于建筑物的安装方式(附着及自升)而定。

下回转轻型快速安装塔机多采用平面框架式底架，而中型或重型下回转塔机则多用水母式底架。

上回转塔机，轨道中央要求用作临时堆场或作为人行通道时，可采用门架式底架。

自升式塔机的底架多采用平面框架加斜撑式底架。

轮胎式塔机则采用箱形梁式结构。

(2)塔身塔身结构形式可分为两大类：固定高度式和可变高度式。

轻型吊钩高度不大的下旋转塔机一般均采用固定高度塔身结构，而其他塔机的塔身高度多是可变的。

可变高度塔身结构又可分为五种不同形式：折叠式塔身；伸缩式塔身；下接高式塔身；中接高式塔身和上接高式塔身。

(3)塔帽塔帽结构形式多样，有竖直式、前倾式及后倾式之分。

同塔身一样，主弦杆采用无缝钢管、圆钢、角钢或组焊方钢管制成，腹杆用无缝钢管或角钢制作。

(4)起重臂起重臂为小车变幅臂架，一般采用正三角形断面。

俯仰变幅臂架多采用矩形断面格桁结构，由角钢或钢管组成，节与节之间采用销轴连接或法兰盘连接或盖板螺栓连接。

臂架结构钢材选用16Mn或Q235。

(5)平衡臂上回转塔机的平衡臂多采用平面框架结构，主梁采用槽钢或工字钢，连系梁及腹杆采用无缝钢管或角钢制成。

重型自升塔机的平衡臂常采用三角断面格桁结构。

(6)转台2．工作机构塔机一般设置有起升机构、变幅机构、同转机构和行走机构。

这四个机构是塔机最基本的工作机构。

(1)起升机构塔机的起升机构绝大多数采用电动机驱动。

常见的驱动方式是：l)滑环电动机驱动；2)双电机驱动(高速电动机和低速电动机，或负荷作业电机及空钩下降电机)。

(2)变幅机构1)动臂变幅式塔机的变幅机构用以完成动臂的俯仰变化。

塔式起重机的主要构造部件塔式起重机是一种用于吊装和搬运重物的大型机械设备，广泛应用于建筑工地、港口码头和工业场所等领域。

它的主要构造部件有：塔杆、回转机构、起重机构、行车机构和电气控制系统。

一、塔杆塔杆是塔式起重机的主要支撑构件，它承受着起重机各部组件的重量，并将其传递到地基。

通常由钢材或钢管焊接而成，具有较高的强度和稳定性。

塔杆一端固定在地基上，另一端装有回转机构。

二、回转机构回转机构使塔杆能够实现全方位的旋转，将起重物件吊装到指定的位置。

它包括驱动装置、回转支撑装置和限位装置。

驱动装置通常采用变频调速电机，通过传动装置将动力传递到回转支撑装置上，使起重机能够平稳旋转。

限位装置用于限制回转范围，确保起重机的安全运行。

三、起重机构起重机构是塔式起重机的核心部件，用于实现起重物件的垂直运动。

它包括起重机械、起重钩和卷筒等组件。

起重机械通过升降机构提升或下降起重钩，完成起重物件的吊装和放下。

卷筒是起重机构的动力输出装置，通过始动电机带动卷筒旋转，实现起重钩上下运动。

四、行车机构行车机构是塔式起重机的移动装置，用于将起重机沿塔杆上升或下降，实现起重机在垂直方向上的运动。

它包括升降机构和行走机构。

升降机构由电机和传动装置组成，通过变频调速控制器控制起降速度，使起重机能够平稳上升或下降。

行走机构由电机和驱动装置组成，通过轨道或轮轴传动装置，使起重机能够沿塔杆上升或下降。

五、电气控制系统电气控制系统是塔式起重机的智能化部分，用于实现起重机的自动化控制和监测。

它包括主控制柜、控制面板、传感器和执行器等组件。

主控制柜是电气控制系统的核心部件，用于集中控制和监测起重机的各项功能。

控制面板用于操作和控制起重机的各项功能。

传感器用于检测起重机的工作状态和环境参数，并将数据传输到主控制柜。

执行器用于执行主控制柜的命令，控制起重机的动作。

综上所述，塔式起重机的主要构造部件包括塔杆、回转机构、起重机构、行车机构和电气控制系统。

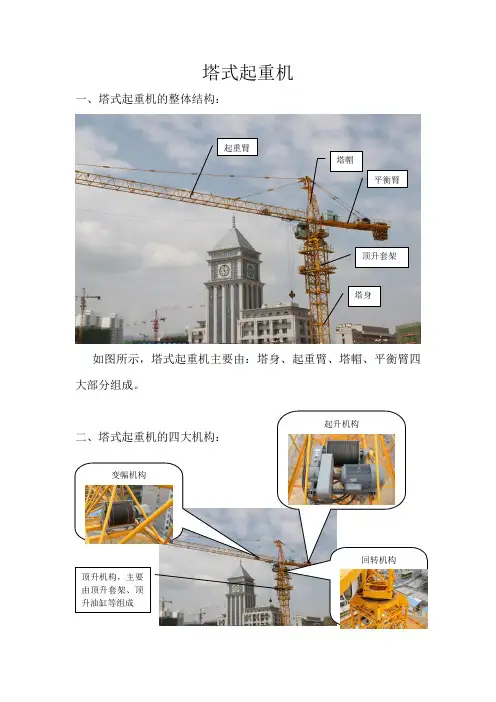

塔式起重机一、塔式起重机的整体结构：起重臂塔帽平衡臂顶升套架塔身如图所示，塔式起重机主要由：塔身、起重臂、塔帽、平衡臂四大部分组成。

起升机构二、塔式起重机的四大机构：变幅机构回转机构顶升机构，主要由顶升套架、顶升油缸等组成如上图所示，塔式起重机主要由：起升、变幅、回转、顶升四大机构组成。

1、起升机构：2、变幅机构：起升电机卷筒减速器制动器高度限位器幅度限位器变幅电机卷筒3、回转机构：三、塔式起重机的安全装置：1、起重量限制器：回转齿圈回转电机起重量限制器如图，起重量限制器位于起重臂根部，当起重量大于相应档位的额定值并小于额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。

最大额定起重量试验：（1）、正常起升最大额定起重量Q m,起重量限制器应不动作，允许起升；（2）、载荷落地，加载至110%Q m后，以最慢速度起升，起重量限制器应动作，切断所有挡位起升回路电源，载荷不能起升并输出报警信号。

按上述程序重复3次。

2、力矩限制器:如下图所示，力矩限制器由弓板、限位开关组成，通过弓板的弹性变形，触动限位开关，从而达到限制起重力矩的作用。

通过调节螺栓的位置，可以调节力矩的大小。

当起重力矩大于相应工况下的额定值并小于该额定值的110%时，应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。

力矩限制器试验：1、定幅编码试验方法如下：a 、在最大工作幅度R 0处以正常工作速度起升额定起重量Q 0，力矩限制器不应动作，能够正常起升。

载荷落地，加载至110%Q 0后以最慢速度起升，力矩限制器应动作，载荷不能起升，并输出报警信号。

力矩限制器力矩限制器弓板限位开关调节螺栓b、取0.7倍最大额定起重量（0.7Q m），在相应允许最大工作幅度处，重复a项试验。

2、定码变幅试验方法如下：a、空载测定对应最大额定起重量（Q m）的最大工作幅度R m，0.8R m及1.1R m值，并在地面标记。

b、在最小幅度处起升最大额定起重量（Q m）离地1 m左右，慢慢变幅至R m---1.1R m间时，力矩限制器应动作，切断外变幅和起升回路电源，并输出报警信号。

塔吊知识点总结引言塔吊是一种用于施工现场的重型起重设备，用于搬运和吊装各种建筑材料和设备。

它具有结构简单、使用方便、起重高效、覆盖范围大等特点，被广泛应用于建筑、桥梁、码头、矿山等工程领域。

本文将从塔吊的结构、工作原理、安全使用以及维护等方面进行知识点总结。

一、塔吊的结构1. 主要构成部分塔吊主要由塔身、起重机构、回转机构、变幅机构、液压系统、电气系统等几个主要部分构成。

（1）塔身塔身是塔吊的主要支撑结构，通常由多段钢管通过螺栓连接而成，随着施工高度的增加，还可以增加塔身段数来达到所需高度。

（2）起重机构起重机构包括起重机、吊钩、吊绳等，主要用于起重物体，其构造要求坚固耐用、操作方便、起重力矩大。

（3）回转机构回转机构用于实现塔吊的回转运动，它通常包括主电机、减速机、回转齿轮和回转支承等。

（4）变幅机构变幅机构用于实现塔吊变幅运动，通过伺服电机、齿轮传动和液压机构来实现吊臂的伸缩变幅。

（5）液压系统液压系统主要由油箱、油泵、电磁阀、液压缸等组成，用于对塔吊的变幅、升降、回转等运动提供动力支持。

（6）电气系统电气系统包括塔吊的主控柜、控制按钮、电动机等，用于实现对塔吊的各项动作的控制。

2. 结构特点塔吊结构设计要求具有承载能力强、抗风性能好、运行稳定可靠、安装拆卸方便等特点。

（1）承载能力塔吊的结构设计要求具有足够的承载能力，能够满足施工中的吊装和起重需求。

（2）抗风性能塔吊在施工现场通常会受到一定的风力影响，因此其结构设计要求具有良好的抗风性能，能够确保在强风天气中的安全使用。

（3）运行稳定可靠塔吊的结构设计要求能够保证其在工作中的运行稳定，并且具有良好的可靠性，能够长时间连续作业。

（4）安装拆卸方便塔吊的结构设计应当考虑到安装和拆卸的方便性，使其能够快速安装到位并且方便进行拆卸运输。

二、塔吊的工作原理1. 吊臂的升降塔吊吊臂的升降是通过液压缸和液压系统提供的动力驱动，通过控制按钮或者遥控器来实现对吊臂的升降操作。

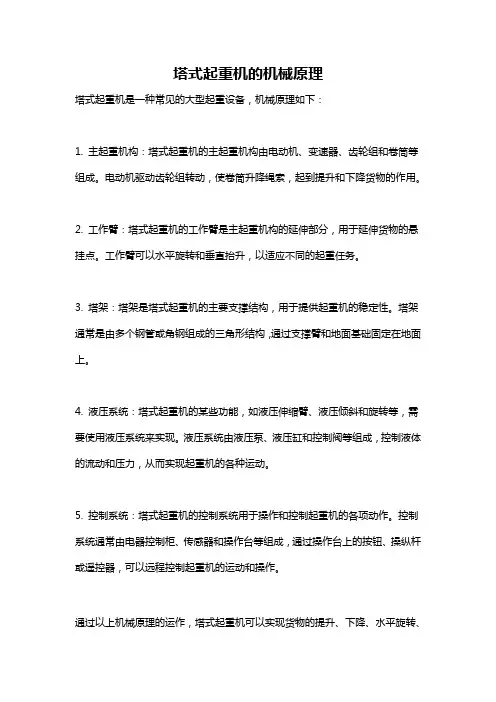

塔式起重机的机械原理
塔式起重机是一种常见的大型起重设备，机械原理如下：
1. 主起重机构：塔式起重机的主起重机构由电动机、变速器、齿轮组和卷筒等组成。

电动机驱动齿轮组转动，使卷筒升降绳索，起到提升和下降货物的作用。

2. 工作臂：塔式起重机的工作臂是主起重机构的延伸部分，用于延伸货物的悬挂点。

工作臂可以水平旋转和垂直抬升，以适应不同的起重任务。

3. 塔架：塔架是塔式起重机的主要支撑结构，用于提供起重机的稳定性。

塔架通常是由多个钢管或角钢组成的三角形结构，通过支撑臂和地面基础固定在地面上。

4. 液压系统：塔式起重机的某些功能，如液压伸缩臂、液压倾斜和旋转等，需要使用液压系统来实现。

液压系统由液压泵、液压缸和控制阀等组成，控制液体的流动和压力，从而实现起重机的各种运动。

5. 控制系统：塔式起重机的控制系统用于操作和控制起重机的各项动作。

控制系统通常由电器控制柜、传感器和操作台等组成，通过操作台上的按钮、操纵杆或遥控器，可以远程控制起重机的运动和操作。

通过以上机械原理的运作，塔式起重机可以实现货物的提升、下降、水平旋转、
垂直抬升等多种起重运动，广泛应用于建筑工地、港口码头等场合。

塔吊师傅必备知识点总结一、塔吊的结构和工作原理1. 塔吊的结构组成：塔吊一般由塔身、上回转机构、变幅机构、升降机构、平衡重物等部分构成。

其中塔身是塔吊的主体结构，上回转机构负责塔吊的回转操作，变幅机构用于调整塔吊的幅度，升降机构用于控制塔吊的升降操作，平衡重物用于平衡塔吊的重心。

2. 塔吊的工作原理：塔吊是通过电动机驱动机械运动，完成塔吊的上下、回转和变幅操作。

塔身通过固定在地面的底座上，上回转机构通过电动机带动回转齿轮，实现塔吊的回转操作，变幅机构通过电动机带动变幅齿轮，实现塔吊的变幅操作，升降机构通过电动机带动升降齿轮，实现塔吊的升降操作。

二、塔吊的操作方法和注意事项1. 塔吊的操作方法：塔吊的操作主要包括起重、回转和变幅三个操作。

在进行塔吊操作时，必须按照操作规程进行操作，严格遵循起重指令，确保操作的安全和准确。

2. 塔吊的注意事项：在进行塔吊操作时，必须注意操作规程和安全操作流程，严格遵循操作指令，确保操作的安全性。

此外，在操作过程中还需要注意观察周围环境，确保操作的安全和有效性。

三、塔吊的维护保养1. 塔吊的维护保养：塔吊在使用过程中需要进行定期的维护保养，包括润滑润滑部件、检查传动部件、清洗除尘等工作，以确保塔吊的良好状态。

2. 塔吊的安全知识：塔吊师傅必须熟悉塔吊的安全知识，包括事故应急处理、防护设施使用、安全标志识别等内容，以确保在工地上的安全操作。

四、结语塔吊师傅必须具备丰富的操作经验和严密的工作技能，以确保塔吊在工地上的安全高效运行。

除了上述总结的知识点外，塔吊师傅还需要不断学习和提高自身技能，以应对不同工地和复杂环境下的操作挑战。

希望通过不断的学习和实践，塔吊师傅能够在工作中取得更好的表现，并为建筑工地的安全生产做出贡献。

塔式起重机概述范文塔式起重机（Tower Crane），也称为塔机，是一种用于搬运和安装重物的起重设备。

它通常用于建筑工地，并且以其垂直高度和悬臂长度的特点而广泛使用。

塔式起重机的结构稳定，能够承载大量的重物，并且能够在建筑工地中灵活操作。

塔式起重机由塔身、臂架、斗轮、卷筒、电气系统等组成。

其中，塔身是起重机的主体部分，用于支撑臂架和提供必要的高度。

臂架是连接塔身和斗轮的部分，可以根据需要进行伸缩和旋转。

斗轮是用来支持和转动臂架的部件，通常由多个轮子和机械部件组成。

卷筒是起重机用来升降和收放钢丝绳的部分，使其能够完成悬吊和运输工作。

电气系统则是起重机的控制中心，用来控制机械的运行、升降和转动。

塔式起重机通常有固定式和移动式两种类型。

固定式塔式起重机通过在建筑物上安装固定的底座来提供支撑，使其能够高度稳定地工作。

移动式塔式起重机则是通过自带的移动底座来实现灵活的工作，可以在建筑工地中移动和安装。

塔式起重机具有多种作业能力，如起重量、作业高度和悬臂长度。

起重量是指起重机最大能够承载的重量，通常在几吨到几百吨之间。

作业高度是指起重机能够达到的最大高度，通常在几十米到几百米之间。

悬臂长度是指臂架的伸出距离，通常在几十米到几百米之间。

这些能力使得塔式起重机在建筑工地中能够灵活地进行各种搬运和安装工作。

塔式起重机具有多种优点。

首先，它能够高度稳定地工作，即使在高风或恶劣天气条件下也能保持稳定。

其次，它能够承载大量的重物，能够满足建筑工地中各种搬运和安装需求。

此外，塔式起重机的操作简单方便，可以通过电气系统进行远程操作，提高了工作的效率和安全性。

然而，塔式起重机也存在一些局限。

首先，它需要在建筑工地中占用一定的空间，对工地造成一定的影响。

其次，塔式起重机的安装和拆卸比较复杂，需要一定的时间和资源。

此外，在高风等恶劣天气条件下，塔式起重机需要停止工作，从而对工程进度产生一定的影响。

总之，塔式起重机是建筑工地中常见的起重设备，具有稳定、承载能力强、操作简单等特点。

塔式起重机的原理解析塔式起重机是一种常见的建筑工地上使用的起重设备，它可以高效地将重物进行垂直和水平方向的运输。

本文将深入探讨塔式起重机的原理，包括其结构组成、工作原理以及使用注意事项。

一、结构组成塔式起重机主要由塔身、起重臂、变幅系统、起重机构、液压系统、电气系统以及控制系统等部分组成。

1. 塔身：塔身是起重机的主体支架，通常根据工地高度的需要而进行组装，考虑到稳定性和安全性，多采用钢材制成，具有较高的承载能力。

2. 起重臂：起重臂是塔式起重机的伸缩部分，它可以根据工地的需要进行变幅操作，通常由多节臂段组成，使起重机能在一定范围内进行水平运动。

3. 变幅系统：变幅系统是用来控制起重臂伸缩的机构，通过液压或电动机驱动，使起重机能够在垂直方向进行调节。

4. 起重机构：起重机构是塔式起重机的核心部分，由电动机、减速器、钢丝绳和起重钩组成，它可以实现将重物垂直提升和水平运输的功能。

5. 液压系统：液压系统用来提供起重机各个部分的动力和控制信号，通过压力传动来实现起重机的运动。

6. 电气系统：电气系统包括起重机的电机、电缆、控制器和电源等组件，它控制和提供动力给起重机的各个部分。

7. 控制系统：控制系统是起重机的大脑，通过集成的控制器和传感器来实现对起重机的精确控制和操作。

二、工作原理塔式起重机的工作原理可大致分为起重机构工作原理和变幅系统工作原理两部分。

1. 起重机构工作原理：起重机构的工作原理是通过电动机带动减速器，再通过减速器带动齿轮和链条传动起重机的钢丝绳，实现将重物垂直提升以及水平运输的功能。

起重机构通常包括主起重机和变幅起重机构，它们协同工作以满足各种工地的需求。

2. 变幅系统工作原理：变幅系统的工作原理是通过液压或电机驱动，使起重臂的伸缩段在一定范围内进行变幅操作，以实现起重机的水平运动和调节。

变幅系统通常由变幅机构、液压系统和控制系统组成，通过控制器的指令，起重机可以快速而稳定地调节臂长。

塔吊结构详解塔吊是一种常见的起重设备，广泛应用于建筑工地、港口码头等场所。

它的结构复杂，由多个部件组成，能够实现多种功能。

本文将从塔吊的结构组成、工作原理和应用范围等方面进行详细介绍。

塔吊的结构主要由塔身、起升机构、回转机构和支撑系统组成。

塔身是塔吊的主体部分，一般由钢结构构成，具有足够的强度和稳定性，以承受起重工作时的巨大力量。

起升机构是塔吊的核心部件，由电动机、齿轮传动系统和钢丝绳组成，能够实现货物的垂直上下运动。

回转机构由电动机、齿轮传动系统和回转机构组成，能够实现塔吊的回转运动。

支撑系统主要包括塔座、对角杆和支腿等，能够提供塔身的支撑和稳定。

塔吊的工作原理是通过起升机构和回转机构的协作来完成起重工作。

当起升机构启动时，电动机带动齿轮传动系统旋转，通过钢丝绳将货物吊起或放下。

回转机构的启动使塔吊能够在水平方向上进行回转运动，从而实现货物在水平方向上的搬运。

塔吊的支撑系统能够提供稳定的支撑力，确保塔吊在起重过程中的稳定性和安全性。

塔吊的应用范围非常广泛。

在建筑工地上，塔吊常用于高层建筑的施工过程中，能够高效地完成各种起重任务，提高施工效率。

在港口码头上，塔吊常用于装卸货物，能够快速、安全地完成货物的吊装工作。

此外，塔吊还可以用于桥梁、大型设备的安装和拆卸，以及电力设施的维护等工作。

塔吊是一种重要的起重设备，具有复杂的结构和多功能的特点。

它在建筑工地、港口码头等场所有着广泛的应用，能够提高工作效率、保障工作安全。

通过本文的介绍，相信读者对塔吊的结构和工作原理有了更深入的了解。

希望本文能够对读者有所帮助，增加对塔吊的认识。

塔式起重机知识
塔式起重机，简称塔机，亦称塔吊，是一种动臂装在高耸塔身上部的旋转起重机。

它的作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。

塔式起重机由金属结构、工作机构和电气系统三部分组成。

金属结构包括塔身、动臂和底座等。

工作机构有起升、变幅、回转和行走四部分。

塔式起重机分上旋转式和下旋转式两类。

上旋转式塔式起重机中，塔身不转动，回转支承以上的动臂、平衡臂等，通过回转机构绕塔身中心线作全回转。

而下旋转式塔式起重机中，回转支承装在底座与转台之间，除行走机构外，其他工作机构都布置在转台上一起回转。

塔式起重机的电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

电动机为起重机提供动力，控制器则负责控制起重机的运动，配电柜负责电力分配，连接线路将各个部分连接在一起，信号及照明装置则用于发出信号和提供照明。

在安全方面，塔式起重机需要遵守一系列安全规定和操作规程，以确保施工安全。

例如，塔式起重机需要定期进行维护和检查，以确保其机械和电气系统的正常运行。

同时，操作人员需要经过专业培训并取得操作证书才能操作塔式起重机。

总的来说，塔式起重机是一种重要的建筑设备，在房屋建筑施工中发挥着重要的作用。

在使用塔式起重机时，需要遵守相关的安全规定和操作规程，以确保施工安全。

塔式起重机的工作机构和安全装置1）行走机构和行程限位行走机构由四个行走台车构成，由7.5 kW电动机驱动。

行走机构没有制动装置，避开刹车引起的震动和倾斜，司机停车实行由高速挡转换到低速挡，再到零位后滑行的方法。

行程限位装置一般安装在自动台车内侧，装一个可以拨动搬把的行程开关，另在轨道的尽端（在塔吊运行限定的位置）安装一固定的极限位置挡板，当塔吊向前运行到达限定位置时，极限挡板即拨动行程开关的搬把，切断行走掌控电源，当开关再闭合时，塔吊只能向相反方向行走。

2）起重机构和超高限位，钢丝绳脱槽限位，超载保险装置（1）起重机构由卷扬机（22 kW）、钢丝绳、滑轮组构成。

QT3—8t塔吊起重卷扬机设在司机室下方，底座是悬挂式的，其中两个支点固定在横梁上，并以此支点为旋转轴，上下浮动；而另一端由防倾装置的弹簧拉杆来支承。

起重钢丝绳由卷扬机经操作室的防护管到塔顶集电环蕊轴孔绕过塔帽滑轮至起重臂头部滑轮。

钢丝绳尾端依据起重绳根数，固定在起重臂头部或吊钩耳板上。

超载保险装置安装在司机室内，下边与浮动卷扬机连杆相连。

当吊起重物时，钢丝绳的张力拉着卷扬架上升，托起连杆压缩限位器的弹簧。

当达到预先调定的限位时，推动杠杆撞板使限位器动作，切断主掌控线路，使卷扬机停车。

司机应在起重臂变幅后，适时按吨位标志调整限定起重量值。

钢丝绳脱槽限位安装在塔帽尖端，接近起重钢丝绳滑轮处装一个限位开关，滑轮处压板与钢丝绳之间保持肯定间隙。

当钢丝绳因故发生跳槽时，顶开杠杆压板，推动限位开关，切断主掌控线路，卷扬机停车。

高度限位装置安装在起重臂头部，由一杠杆架推动，当吊钩上升到极限时，托起杠杆架，压下限位开关，切断主掌控线路，使卷扬机停车，再合闸时，只能使起重钩首先下降。

（2）力矩限制器是新近研制的一种电子保护装置。

它依据塔吊不同高度的塔身，不同臂长、不同幅度而有不同起重量的特点，自动显示力矩、回转半径及起重量以充足使用。

力矩限制器是由秤重传感器、放大器、显示表几部分构成。

塔机主要结构及特点塔机是一种用于垂直和水平运输重型建筑材料的工程机械设备。

它具有高度、跨度大、载重能力强等多种特点，并且在施工现场起到了至关重要的作用。

下面将详细介绍塔机的主要结构及特点。

1.主要结构：塔机主要由塔身、基座、起重机构、电气系统以及控制系统几个主要部分组成。

（1）塔身：塔身是塔机的主要支撑结构，通常由多段桅杆组成。

每个桅杆通过螺栓连接，形成一个整体。

塔身可以根据施工需要，选择不同的高度和跨度。

此外，塔身上还装有防风装置，可以保证塔机在强风的情况下稳定运行。

（2）基座：基座是塔机的重要支持结构，用于固定和支撑塔身。

基座通常由钢管或钢板焊接而成，并埋入地基中以提供足够的稳定性。

基座还包括一个回转座，用于使塔机能够360度旋转。

（3）起重机构：起重机构是塔机的核心部分，用于吊装和运输建筑材料。

塔机起重机构通常包括起重机驱动、升降机驱动、回转机构、变幅机构等几个部分。

这些部分通过电动机驱动，并通过电缆或油压系统控制，实现起重机构的升降、回转和变幅功能。

（4）电气系统：塔机的电气系统包括电动机、传感器、控制器、电缆等组成的电器设备。

电气系统负责控制起重机构的运行，并保证塔机的正常工作。

（5）控制系统：塔机的控制系统由主控制器和操作面板组成，用于操作和监控塔机的各项功能。

控制系统还包括安全保护装置，如高度限制器、重载保护器等，以确保塔机的安全运行。

2.主要特点：（1）高度：塔机具有较高的高度，可以达到100米以上。

这使得塔机能够覆盖到大部分建筑工地，并能够在高层建筑施工时进行高空作业。

（2）跨度大：塔机的跨度通常较大，可以达到60米以上。

这使得塔机能够覆盖到更大的施工区域，提高了施工效率。

（3）载重能力强：塔机具有较大的载重能力，可以达到数吨甚至十几吨。

这使得塔机可以吊装和运输重型建筑材料，如钢筋、混凝土、砖块等。

（4）灵活性高：塔机可以根据施工需要进行高度调整，并具有360度无死角的旋转功能。
