塔式起重机使用一般规定模版一、塔式起重机概述塔式起重机是一种具有很高起重高度和较大起重能力的起重机。
它通常用于在建筑工地和工业领域进行重物的吊装和搬运。
塔式起重机由塔座、塔身、起重臂、起重钩、反重锤等部分组成，能够实现垂直和水平方向上的吊装操作。
二、塔式起重机使用规定模板1.操作前准备：（1）准备操作人员：必须由持证上岗的专业起重机操作员进行操作。
（2）检查设备状态：确保塔式起重机处于良好状态，各部件齐全，并进行必要的维护和检修。
（3）检查工作场地：确保工作区域平整、无障碍物，并且具备所需的工作空间。
2.操作过程：（1）设定信号指示：与信号人员沟通，确保能够准确地接收到操作指令。
（2）开启电源：打开塔座电源开关，并确保电源线路连接正常。
（3）起重臂操作：控制台上的操作杆用于控制起重臂的升降和回转等操作。
（4）起重钩操作：根据需要，使用控制台上的按钮控制起重钩的上升、下降和弯曲等操作。
（5）根据信号操作：根据信号指示，控制起重机的行驶、转向、停止和起重等操作。
（6）安全预防措施：在操作过程中，必须保持安全，防止超载和碰撞，并根据需要采取必要的防护措施，如安装防碰撞器等。
3.操作结束：（1）停止运行：在完成作业后，及时停止起重机的运行，并关闭电源开关。
（2）清理工作场地：清理工作现场，将起重机放置在指定停放位置，并清理起重机周围的物品和设备。
（3）检查设备状况：对起重机的各部件进行检查，确保设备处于正常状态，并及时进行必要的维护和修理。
（4）报告上级：向相关负责人报告工作进展和起重机的状态，以便及时处理异常情况和问题。
三、塔式起重机使用注意事项1.安全第一：在操作起重机时，必须始终注重安全，严格按照操作规程进行操作，并时刻关注周围环境和人员的安全。
2.严禁超载：起重机的吊装能力有限，使用前必须明确目标物的重量，并确保不超过起重机的最大承载能力。
3.合理设置起重高度：根据吊装物的高度和工作环境的要求，合理设置起重机的起重高度，并采取相应的安全措施。
塔式起重机介绍塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。
塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。
一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。
②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。
③司机室视野开阔，操作方便。
④结构较简单、维护容易、可靠性好。
2 、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。
②②拆卸、运输和转移不方便。
③③轨道式塔式起重机轨道基础的构筑费用大。
二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。
②按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。
③按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。
④按回转部位，分为上回转式塔机和下回转式塔机。
⑤按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。
⑥按安装形式，可分为自升式、整体快速拆装式和拼装式三种。
目前应用最广的是自升式和快速拆装式塔机。
前者为上回转形式，后者为下回转形式。
为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。
2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米）H------更新、变型代号其中更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：QT上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机QTK 快速安装式塔式起重机QTP 内爬升式塔式起重机QTG 固定式塔式起重机QTQ 汽车式塔式起重机QTL 轮胎式塔式起重机QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。

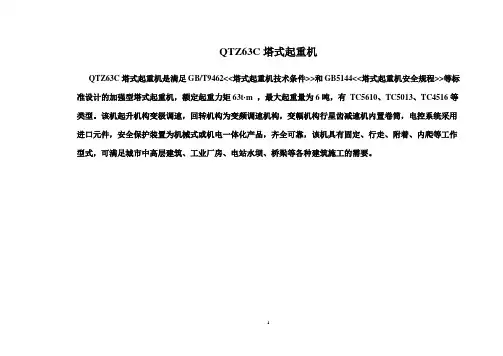

QTZ63C塔式起重机QTZ63C塔式起重机是满足GB/T9462<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有TC5610、TC5013、TC4516等类型。
该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ63C（5211）技术参数【起升机构】:起升机构(1560Kg)采用YZTDF225L2-4/8/32型三速电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。
使起升获得三种不同的起升速度，启制动平稳，冲击小。
当采用2绳时速度可达80m/min、40m/min、1 0m/min，采用4绳时可达40m/min、20m/min、5m/min。
在减速箱输入轴端装有液压推杆制动器（YWZ3-315/45）(见图4-13)。
在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整,控制可靠、操纵简单、维修方便。
【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由尾部带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；安装在上支座上，其小齿轮与回转支承的大齿圈啮合。
减速器输入端带有一个常开状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。
回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。
【变幅机构】:变幅机构(320Kg)采用双速电机YDEJ132-4/8-3.3/2.2驱动，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得23/46m/min两种速度在起重臂架上来回高速运行。
电机尾部带有一盘式制动器，当小车电机断电时延时制动。
塔式起重机基本知识第一章塔式起重机(tower crane)，简称塔机或塔吊，为什么叫塔式起重机呢？因为早期的塔式起重机设样子设计的像铁塔,因而得名为“塔式起重机”。
现代的塔机除了塔身钢构件，已经很难看出铁塔的样子了。
塔式起重机很多人都见过了，网上也有一些，但有误区，大家都把建筑塔机和塔机搞混淆了。
我们常见的是房屋建筑中的建筑塔机,故有建筑吊之称。
建设部原来出了一个规范《塔式起重机分类》（JG/T-5037-1993），又帮着大家把概念搞得更乱了，要知道，建筑塔机只是塔式起重机其中的一个分支，而且分类方法不是很严格。
就好比我们日常中说吃点肉，这个肉多半是指猪肉，但肉的种类很多，你可以说猪肉是肉，但不能说肉就是猪肉。
塔机的种类也很多，若按有无行走机构分,有固定式和运行式;若按塔身结构划分有上回转式、下回转式、自身附着式三类；若按变幅方式划分,有小车变幅式、动臂变幅式和折臂变幅式三类;若按起重量划分,有轻型、中型与重型三类。
塔式起重机具有适用范围广、起升高度高、回转半径大、工作效率高、操作简便、运转可靠等特点，正因为如此，在各个领域应用广泛。
本来要援引《塔式起重机分类》（JG/T-5037-1993），但考虑到作为建筑行业的行业标准，该标准仅适用于建筑塔式起重机，其他行业的塔式起重机并未参照该标准。
因此，我们还是从广义的塔式起重机范围来讲解。
一、塔式起重机的分类(一) 按有无行走机构分1.固定式固定式塔式起重机：通过联接件将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。
2)移动式塔式起重机具有运行装置，可以行走的塔式起重机。
根据运行装置的不同，又可分为轨道式、轮胎式、汽车式、履带式。
（二）按塔身结构分类1. 上回转塔式起重机我们常见的塔式起重机大多是上回转式塔机，包括城市里常见的建筑类塔机。
上回转塔式起重机将回转支承，平衡重等主要机构均设置在上端，工作时塔身不回转，而是通过支承装置安装在塔顶上的转塔(起重臂、平衡臂及塔帽等组成)旋转。

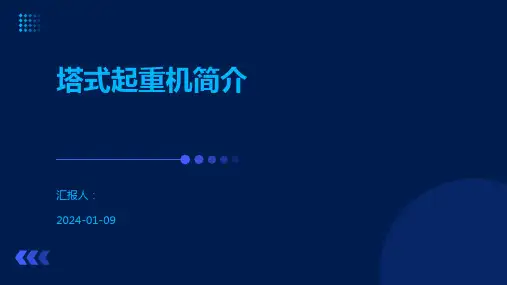

塔式起重机培训ppt课件•塔式起重机概述•塔式起重机结构与工作原理•塔式起重机安全操作规程•塔式起重机操作技能培训目录•塔式起重机事故案例分析•塔式起重机行业发展趋势及挑战01塔式起重机概述定义与分类定义塔式起重机是一种高耸的塔形起重机械，通过顶升套架使塔身逐节升高，利用吊臂回转和起升机构进行重物搬运。
分类根据结构形式可分为固定式、移动式和自升式；根据回转方式可分为上回转式和下回转式。
发展历程及现状发展历程塔式起重机起源于欧洲，经历了从手动到电动、从低塔到高塔、从单一功能到多功能的发展历程。
现状目前，塔式起重机已成为建筑、桥梁、水利等领域不可或缺的起重设备，技术不断创新，性能不断提高。
应用领域与重要性应用领域广泛应用于建筑、桥梁、水利、电力、交通等基础设施建设领域。
重要性塔式起重机在工程建设中发挥着重要作用，能够高效、安全地完成重物的搬运和安装工作，提高施工效率和质量。
同时，随着建筑高度的增加和工程难度的加大，塔式起重机的作用将更加突出。
02塔式起重机结构与工作原理主要结构组成塔身平衡臂垂直部分，连接底盘和起重臂，提供稳定性和高度。
与起重臂相对，保持起重机平衡。
底盘起重臂驾驶室支撑整个起重机，并实现起重机的移动和定位。
水平部分，用于吊装和搬运重物。
操作员控制起重机的地方，配备各种控制装置和仪表。
通过液压系统实现起重机的升降、旋转和变幅等动作。
液压原理电气原理机械原理通过电气系统控制液压系统的动作，实现起重机的精确控制。
通过齿轮、轴承、钢丝绳等机械部件实现动力的传递和转换。
030201工作原理简介安全装置包括限位器、重量限制器、风速仪等，确保起重机的安全运行。
承担吊装重物的重量，并通过滑轮实现重物的升降和变幅。
马达和减速机将液压能转换为机械能，驱动起重机旋转或行走。
液压泵站为液压系统提供动力，实现起重机的各种动作。
控制阀组控制液压油的流向和流量，实现不同动作的控制。
关键部件功能解析03塔式起重机安全操作规程010204安装与拆卸注意事项安装前应对塔式起重机进行全面检查，确保各部件完好无损，符合设计要求。
塔式起重机的分类
塔式起重机是一种重型起重设备，主要用于建筑工程中的重物起吊。
根据其结构和工作方式的不同，可以把塔式起重机分为以下几种分类：
1. 固定式塔式起重机：固定在工地上，通过基础支撑结构来提供稳定性。
这种起重机适用于长期使用的建筑工地，其高度和起重量可以进行调整。
2. 移动式塔式起重机：也称为自升式起重机，这种起重机是一种移动式设备，可以通过自身的脚轮或履带移动到不同的工地。
它具有较小的占地面积，适用于需要频繁移动的工程项目。
3. 平臂式塔式起重机：其臂杆基本是水平的，适用于大范围的起重作业，特别是在高层建筑工程中常被使用。
4. 跳臂式塔式起重机：臂杆呈锥形，可以通过调整臂杆长度来适应不同的起重范围。
这种起重机常用于高层建筑中的嵌入式混凝土施工。
5. 附着式塔式起重机：是固定在建筑物结构上的起重机。
它的底座和臂杆都与建筑物的结构相连，可以提供更高的稳定性和承载能力。
以上是常见的塔式起重机分类，具体使用的起重机类型会根据工地需求、起重物体的重量和高度等因素来确定。
8050塔吊参数随着城市化进程的加快，建筑行业不断壮大，塔吊作为建筑工程中不可或缺的设备，其重要地位日益凸显。
本文将对8050塔吊进行详细介绍，包括其主要参数、性能特点、适用场景以及选购与使用注意事项。
一、塔吊简介8050塔吊是一款具有高性能、高效率的塔式起重机。
它由塔身、臂架、回转装置、控制系统等部分组成，主要用于建筑工程中的物料垂直运输和大型设备的吊装。
二、塔吊的主要参数1.起重能力：8050塔吊的起重能力在50吨以上，可根据客户需求进行定制。
2.工作幅度：8050塔吊的工作幅度可达50米，满足不同工地的需求。
3.工作高度：8050塔吊的工作高度可达80米，具有较高的作业范围。
4.回转速度：8050塔吊的回转速度快，提高了工作效率。
5.控制系统：8050塔吊采用先进的控制系统，确保设备运行稳定、安全。
三、塔吊的性能特点1.高效率：8050塔吊采用高效传动系统，提高了起重速度，缩短了作业时间。
2.安全性：8050塔吊配置了多重安全保护装置，如限位器、漏电保护器等，确保操作人员的人身安全。
3.易于维护：8050塔吊采用模块化设计，便于拆卸、安装和维修。
4.适应性强：8050塔吊适用于多种地形和气候条件，具有较强的适应性。
四、塔吊的适用场景8050塔吊广泛应用于各类建筑工程，如住宅、商业建筑、桥梁、隧道等，可用于物料垂直运输、设备吊装等作业。
五、塔吊的选购与使用注意事项1.选购时，要根据工程需求选择合适的起重能力、工作幅度和工作高度。
2.使用前，要对操作人员进行专业培训，确保他们熟悉设备性能和安全操作规程。
3.使用过程中，要定期检查设备的运行状态，发现问题及时排除。
4.严格遵守安全规定，防止事故发生。
总之，8050塔吊凭借其优异的性能和广泛的应用场景，成为了建筑工地上的得力助手。
