万向传动装置的维修

组成：万向节、传动轴、中间支承(分段式传动轴)
万向传动装置(视频)
组成：它一般由万向节和传 动轴组成，对于传动距离较 远的分段式传动轴，还需设 置中间支承。
万向传动装置在汽车上的应用
序号 安 置 位 置
应用特点
1
变速器(或分动 器)与驱动桥之 间
一般FR型汽车变速器（或越野车的分动器）的输出轴线与驱 动桥的输入轴线难以布置重合，并且汽车在负荷变化及在不平 路面行驶时引起的跳动，将使驱动桥输入轴与变速器输出轴之 间的夹角和距离发生变化，故须万向传动装置连接。
➢主、从动轴的平均转速是相等的， 即主动轴转一圈，从动轴也转一圈。
➢从动轴在转动一周内其角速度的不 不等速特性曲线 均匀(不等速性)。
❖
十字轴式万向节特点
优点：轴间交角变化(一般为l5~20°)时可靠地传递动 力，结构简单，传动效率高。
缺点：单个十字轴式刚性万向节在有夹角的情况下不 能传递等速运动。主动轴等速旋转一周，从动轴出现两次 周期性的超越和滞后变化。
双联式准等速万向节
双联式准等 速万向节
(2)三销轴式万向节
组成： 两个偏心轴叉 两个三销轴 六个轴承 六个密封件。
结构特点：
三销轴式万向节
两个万向节叉分别与主、从动轴相连，其叉形上 的孔分别套在十字轴的四个轴颈上。
在十字轴轴颈与万向节叉孔之间装有滚针和套筒， 用带有锁片的螺钉和轴承盖来使之轴向定位。
为了润滑轴承，十字轴内钻有油道，且与滑脂嘴、 安全阀相通。
1．十字轴式万向节的构造
轴承盖 万向节叉
套筒 滚针
油封 安全阀
油嘴
视频
十字轴
十 字 轴 式 刚 性 万 向 节
不等速特性：单个十字轴万向节在有夹角的传动中， 当主动轴等角速转动，从动轴是不等角速转动。

万向传动装置的构造与维修 98 （4）下列哪种万向节属于不等速万向节（ ）。

A ．球叉式万向节B ．三销轴式万向节C ．十字轴刚性万向节（5）关于引起传动轴动不平衡的原因，以下说法错误的是（ ）。

A ．传动轴上的平衡块脱落B ．传动轴弯曲或传动轴管凹陷C ．伸缩叉安装错位D ．中间支承安装方法不当（6）关于引起传万向节松旷的原因，以下说法错误的是（ ）。

A ．凸缘盘连接螺栓松动B ．传动轴上的平衡块脱落C ．万向节主、从动部分游动角度太大D ．万向节十字轴磨损严重4．判断题（正确打√、错误打×）（1）汽车行驶中，传动轴的长度可以自动变化。

（ ）（2）十字轴上安全阀的作用是保护油封不致因油压过高而被破坏。

（ ）（3）传动轴两端的万向节叉，安装时应在同一平面上。

（ ）（4）传动轴两端的连接件装好后，只做静平衡试验，不用做动平衡试验。

（ ）（5）传动轴花键与滑动叉花键、凸缘叉与所配合花键的侧隙：轿车应不大于0.15mm ，其他类型的汽车应不大于0.30mm ，装配后应能滑动自如。

（ ）（6）为加注润滑脂方便，万向传动装置的滑脂嘴应在一条直线上，且万向节上的滑脂嘴应背离传动轴。

（ ）5．问答题（1）万向传动装置有何功用？它主要应用于哪些地方？（2）万向传动装置在装配时应注意哪些问题？6．论述题评价自己对本任务的学习掌握情况。

任务二一、实训准备1．实训器材（1）桑塔纳2000GSi 轿车。

（2）举升机、组合工具、专用工具、台钳、传动轴托架、转向盘护套、变速杆手柄套、座位套、脚垫、翼子板和前格栅磁力护裙等。

2．准备工作（1）汽车进入工位前，将工位清理干净，准备好相关的器材。

（2）将汽车停驻在举升机中央位置。

（3）拉紧驻车制动器操纵杆，并将变速杆置于空挡位置。

（4）套上转向盘护套、变速杆手柄套和座位套，铺设脚垫。

（5）在车内拉动发动机舱盖手柄。

（6）在车外打开并支撑发动机舱盖。

前置前驱万向传动装置的拆装与检修任务二 前置前驱万向传动装置的拆装与检修 99 （7）粘贴翼子板和前格栅磁力护裙。

3．1．4 万向传动装置故障诊断与维修如图3。

23，万向传动装置一般由传动轴和万向节组成。

一、万向传动装置故障诊断万向传动装置的常见故障部位主要有:传动轴平衡块、传动轴套管、花键、中间支承等.万向传动装置的常见故障是万向传动装置异响。

根据其响声的部位可分为万向节响,传图3.23 传动轴的组成1-螺栓;2-卡环;3—轴承；4—油封；5—十字轴；6-滑动叉；7—平衡片;8—套管；9—万向节叉动轴响和中间支承响。

1．故障现象万向传动装置在汽车行驶过程中发出不同的响声。

2．故障主要原因及处理方法万向传动装置发出异响的根本原因是万向传动装置的连接处磨损松旷，装配不当,或传动轴弯曲等原因造成动平衡破坏，当传递较大的转矩和受到剧烈的冲击时产生异响。

具体原因主要是：(1）万向节套筒与万向节叉孔磨损松旷，应予更换.（2）万向节叉凸缘盘连接螺栓松动,应予紧固或更换。

（3）传动轴伸缩节花键因磨损和冲击造成松旷，应予更换。

（4）传动轴弯曲，应予校正。

（5）传动轴上的平衡片失落或套管凹陷，应重新做动平衡。

（6)传动轴套管与万向节叉或伸缩节花键轴焊接时位置歪斜或焊接后传动轴未进行动平衡，应予更换或做动平衡.(7)伸缩节未按标记安装,应按记号装配。

（8)中间支承固定螺栓松动,应予紧固或更换。

（9）中间支承固定位置不正确，应按正确位置固定。

（10）中间支承滚动轴承润滑不良,滚道表面有麻点、凹痕、退火变色等损伤，应予润滑或更换。

（11）中间支承橡胶圆环垫破损，应予更换等。

3．故障诊断方法在汽车起步或突然改变车速时,传动装置发出“抗”的-声;当汽车缓慢行驶时，传动装置发出“呱啦、呱啦”的响声。

说明是万向节响.汽车行驶中发出周期性的响声,速度越快时响声越大，严重时车身发生抖振，甚至握转向盘的手有麻木感。

说明是传动轴弯曲引起的响声.汽车行驶中产生-种连续的“呜呜”的响声，车速越快响声越大。

说明是中间支承响。

按照故障响声的部位，结合如图3。

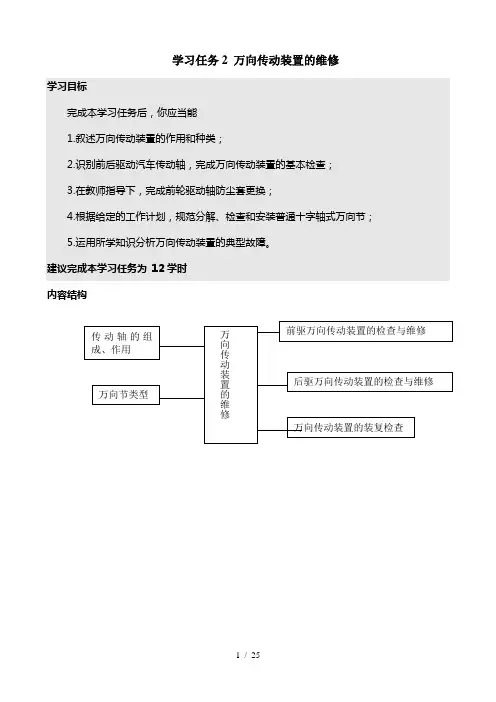

学习任务2 万向传动装置的维修学习目标完成本学习任务后，你应当能1.叙述万向传动装置的作用和种类；2.识别前后驱动汽车传动轴，完成万向传动装置的基本检查；3.在教师指导下，完成前轮驱动轴防尘套更换；4.根据给定的工作计划，规范分解、检查和安装普通十字轴式万向节；5.运用所学知识分析万向传动装置的典型故障。

建议完成本学习任务为12学时内容结构学习任务描述某车辆因底盘异响进厂维修，估计是传动轴总成出现故障，需要对车辆传动轴总成进行检查，确定故障部位，并维修或更换。

由于汽车万向传动装置外露在底盘，常处于高速旋转的工作条件下，万向节和万向节护套容易损坏，容易导致汽车产生异常噪声，影响相关系统的性能，所以需要对汽车万向传动装置进行定期检查。

一、学习准备*1.万向传动装置的作用是什么？由哪些部分组成？（1）万向传动装置作用：用来实现变角度的动力传递。

（2）万象传动装置组成：一般由万向节和传动轴组成。

用彩笔在图2-1中标示出万向传动装置。

图2-1 万向传动装置*2.万向传动装置安装在哪些地方？根据图2-2，查阅相关资料，补充相关信息。

（1）在图2-2a)中，万向传动装置安装在变速器与驱动桥之间；（2）在图2-2b)中，万向传动装置安装在驱动桥与变速器与分动器之间；（3）在图2-2d)中，万向传动装置安装在转向驱动桥与前轮之间；（4）在图2-2f)中，万向传动装置安装在方向盘与转向器输入轴之间。

图2-2 万向传动装置安装位置的示意图*3.万向节的类型有哪些？万向节是万向传动装置中实现变角度传动的主要部件，分为刚性万向节和挠性万向节两种类型。

刚性万向节又分为不等速万向节（十字轴式）、准等速万向节（双联式、三销轴式等）和等速万向节（球笼式、球叉式等）。

1）十字轴式万向节，如图2-3所示；十字轴式万向节结构简单、工作可靠，且允许所连接的两轴之间有较大夹角，因此在汽车上应用最为普遍。

图2-3 十字轴式刚性万向节根据图2-3，查询相关资料，完成表2-1。
