中、短波广播发射台场地选择标准-条文说明

第一章总则第一条为指导和标准无线发射转播台〔以下简称发射台〕安全播出治理工作，依据（播送电视安全播出治理规定），制定本实施细则。

第二条本实施细则适用于发射台的技术系统配置及运行、维护、技术治理工作。

第三条依据发射台的覆盖范围和影响程度，发射台安全播出保证等级分为一级、二级、三级，一级为最GAO保证等级。

保证等级越高，对技术系统配置、运行维护、预防突发事件、应急处置等方面的保证要求越高。

有条件的发射台应提升安全播出保证等级。

〔一〕中央直属发射台、位于省会城市的省直属发射台、省会城市和方案单列市所属发射台应到达一级保证要求；〔二〕其它省直属发射台、地市所属发射台应到达二级保证要求；〔三〕县级发射台应到达三级保证要求，县以下转播台参照三级保证要求；〔四〕以下将“三级保证发射台〞、“二级保证发射台〞、“一级保证发射台〞分别简写为三级、二级、一级。

第二章系统配置要求第一节供配电系统第四条外部电源应符合以下规定：〔一〕三级宜接入两路外电，如只有一路外电，宜配置自备电源；〔二〕二级宜接入两路外电，其中一路应为专线，调频、电视发射台和发射总功率小于100千瓦的中短波发射台临时做不到两路外电的，应配置自备电源；〔三〕一级应接入两路外电，其中一路应为专线，当一路外电发生故障时，另一路外电不应同时受到损坏。

调频、电视发射台和发射总功率小于100千瓦的中短波发射台应配置自备电源。

第五条供配电系统应符合以下规定：〔一〕高、低压供配电应符合现行国家、行业标准和标准；〔二〕三级播出负荷供电应设两个以上独立低压回路，并具备自动或手动互投功能；调频、电视发射台的发射操纵设备和信号源设备宜采纳不间断电源〔UPS〕供电，UPS电池组后备时间应满足设计负荷工作30分钟以上；〔三〕二级播出负荷应设对应于不同外电的变压器，单母线分段供电并具备自动或手动互投功能；发射操纵设备和信号源设备应采纳UPS供电，UPS电池组后备时间应满足设计负荷工作30分钟以上；主备播出设备、双电源播出设备应分别接入不同的供电回路；〔四〕一级播出负荷应设置备用变压器，主备变压器应具备自动或手动互投功能；发射操纵设备和信号源设备应采纳UPS供电，UPS 电池组后备时间应满足设计负荷工作30分钟以上；主备播出设备、双电源播出设备应分别接入不同的供电回路。

中、短波广播发射台与电缆载波GBJ 142-90 第一章总则第1.0.1条为了保证中、短波广播发射台和电缆载波通信系统正常工作，特制订本标准。

第1.0.2条本标准适用于频率为526.5～1606.5kHz中波广播发射台，2.3～26.1MHz短波广播发射台的台址选择，并适用于在该波段内工作的电缆载波通信系统的新建工程。

第1.0.3条防护间距是指中、短波广播发射台的发射天线中心到电缆载波通讯线路或局（站）的距离。

第1.0.4条电缆载波通信线路及设备，应符合现行的国家标准《同轴电缆载波通信系统抗无线电广播和通信干扰的指标》和《对称电缆载波通信系统抗无线电广播和通信干扰的指标》的规定。

第二章中波广播发射台与电缆载波通信系统的防护间距第2.0.1条中波广播信号的电场强度，可采用现场实测或计算等方法确定。

第2.0.2条对于已建中波广播发射台的电场强度，宜采用现场实测确定。

实测时应采用广播场强仪，场强仪接收天线与地面的距离应为1～1.5m，并应旋转天线方位寻找电场强度最强的方向进行测定。

第2.0.3条当计入大地导电率时，电场强度必须进行实测；当不计大地导电率时，中波广播信号的电场强度可按下式计算：式中 E——中波广播信号的电场强度(dBμV/m)；P——中波广播发射台的有效辐射功率(kW)；r——距无线电台发射天线的距离(km)。

第2.0.4条当中波广播信号的电场强度大于或等于120dBμ/m时，中波广播发射台与带有终端机及有人增音机的有线载波局、站的防护间距，可按下式计算：式中 P——中波广播发射台的有效辐射功率(kW)；D——防护间距(m)。

第2.0.5条当中波广播信号的电场强度为140dBμV/m时，中波广播发射台与电缆载波无人增音机和地下电缆的防护间距可按下式计算，但最小的防护间距不得小于发射台地网边缘外侧20m。

第2.0.6条当中波广播信号的电场强度为125dBμV/m时，中波广播发射台与铝护套架空对称电缆的防护间距可按下式计算，但最小的防护间距不得小于发射台地网边缘外侧20m。

国家广播电视总局关于发布《中、短波广播发射台场地选择标准》等两项工程建设行业标准的通知
文章属性
•【制定机关】国家广播电视总局
•【公布日期】2020.12.14
•【文号】广电发〔2020〕87号
•【施行日期】2020.12.14
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】广播影视
正文
国家广播电视总局关于发布《中、短波广播发射台场地选择标准》等两项工程建设行业标准的通知
广电发〔2020〕87号各省、自治区、直辖市广播电视局，新疆生产建设兵团文化体育广电和旅游局，总局直属各单位，中央广播电视总台办公厅：
由国家广播电视总局规划财务司组织、中广电广播电影电视设计研究院主编的《中、短波广播发射台站场地选择标准》和国家广播电视总局无线电台管理局主编的《中、短波广播天馈线系统安装工程施工及验收标准》已经通过审查，现批准为广播电视和网络视听工程建设推荐性行业标准，予以发布。

《中、短波广播发射台站场地选择标准》标准编号为GY/T5069-2020，《中、短波广播天馈线系统安装工程施工及验收标准》标准编号为GY/T5057-2020，均自发布之日起实施，标准内容在国家广播电视总局门户网站（)公开。

原《中波、短波发射台场地选择标准》（GY5069-2001）和《中短波广播天馈线系统安装工程施工及验收规范》（GY5057-2006）于同日废止。

两项标准的管理、解释和发行工作由国家广播电视总局工程建设标准定额管理中心负责。

附件：1.中、短波广播发射台站场地选择标准
2.中、短波广播天馈线系统安装工程施工及验收标准
国家广播电视总局
2020年12月14日。

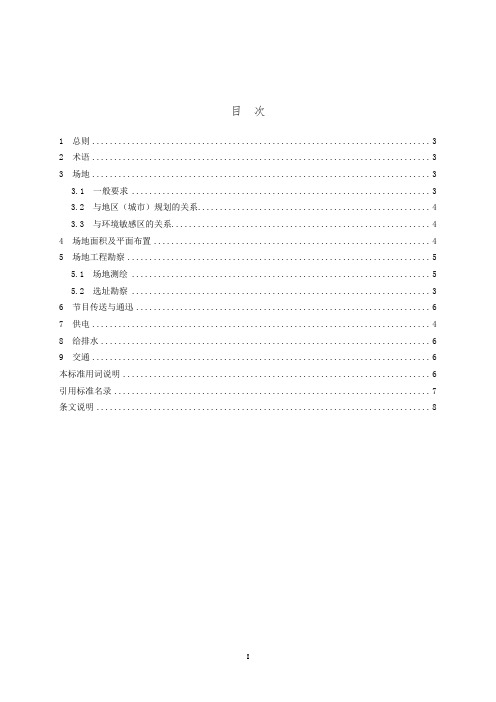

目次1 总则 (3)2 术语 (3)3 场地 (3)3.1 一般要求 (3)3.2 与地区（城市）规划的关系 (4)3.3 与环境敏感区的关系 (4)4 场地面积及平面布置 (4)5 场地工程勘察 (5)5.1 场地测绘 (5)5.2 选址勘察 (3)6 节目传送与通迅 (6)7 供电 (4)8 给排水 (6)9 交通 (6)本标准用词说明 (6)引用标准名录 (7)条文说明 (8)Contents1 General provisions (1)2 Terms (1)3 Site (1)3.1 General requirements (1)3.2 Relationship with regional(city) planning (2)3.3 Relationship with the sensitive factors of enviroment (2)4 Site and general layout (2)5 Site engineering investigation (3)5.1 Surveying and mapping (3)5.2 Site survey (3)6 Programme transmission and communication (4)7 Power supply (4)8 Water supply and drainage (4)9 Traffic (5)Explanation of wording in this standard (6)List of quoted standards (7)Explanation of provisions (8)1 总则1.0.1为了规范中、短波广播发射台的场地选择，保证发射台场地的适用、经济和安全，制定本标准。

1.0.2本标准适用于新建、改建和扩建的中、短波广播发射台的场地选择，是中、短波广播发射台建设的重要依据。

1.0.3中、短波广播发射台的场地选择标准应符合广播电视事业发展和科技发展的需要，应以发射台任务为依据。

第一章设计总说明一、项目概况本项目位于常州市区的西面直线距离至老城区18.5公里，至新北区市政府约20公里处，西面于丹阳接壤，武进邹区文昌村委潘家村周围，场地面积大约为建设用地80亩，流转用地大约620亩，共计约为700亩。

二、工程概况1.工程名称：江苏常州中波发射台迁建工程2.建设地点：常州市邹区三、设计依据1.《广播电视设施保护条例》（国务院令第295号）；2.《广播电视工程项目建设用地指标》（建标[1998]18号）；3.《广播电视天线电磁辐射防护规范》（GY 5054－1995）；4.《中波、短波广播发射台场地选择标准》（GY5069-2001）；5.《中、短波广播发射台设计规范》（GYJ34-88）；6.《中、短波广播发射台建设标准》（建标126-2009）；7.《建筑设计防火规范》（ GB 50016-2014）8.中办发[2007]11号文《中办国办印发严控党政机关楼堂馆所建设问题通知》；9.江苏省委办公厅、省政府办公厅《关于严格控制党政机关新建和装修办公楼的通知》（苏办〔1999〕67号）；10.国家、省部、市及行业各类建筑相关建设标准。

11.《江苏省城市规划管理技术规定》12.本工程项目建议书13.本工程规划要求附件114.用地现状及范围线图附件2四、设计规模本工程总建筑面积为7196.3平方米。

五、设计标准1.工程等级根据建设部（1999）09号《民用建筑工程等级分类表》规定，“江苏常州中波发射台迁建工程”工程等级为二级。

2.耐火等级根据《民用建筑设计防火规范》规定，“江苏常州中波发射台迁建工程”耐火等级为二级。

3.抗震等级根据国家抗震裂度划分区域表显示，常州州为7度抗震设防城市，本工程按7度抗震设计。

六、主导思想布局合理、功能齐全、简洁明快，具有现代中式建筑风格。

有利于工作的安全性，日常生活管理的有效性，满足各种功能要求的时效性。

体现适度超前，坚持可持续发展。

规划空间及建筑单体设计应达到实用性与艺术性的统一，设计格调高雅，环境优美。

关于拟准《中波、短波广播发射台场地选择标准》和《调整广播、电视发射台场地选择标准》强制性条文的函建标函[2002]129号国家广播电影电视总局：你局《关于〈中波、短波广播发射台场地选择标准〉和〈调频广播、电视发射台场地选择标准〉强制性条款的送审报告》（广办发计字[2002]42号）收悉。

经我部研究，现批准《中波、短波广播发射台场地选择标准》第1.0.4、2.1.1、2.1.5、2.4.1、2.4.2、2.4.3、2.5.1、2.6.2、3.0.3、4.2.3、4.2.4、4.2.5、4.2.6、6.0.1条，《调频广播、电视发射台场地选择标准》第1.0.4、2.1.1、2.1.3、2.4.1、2.4.2、2.4.3、2.5.1、2.6.2、3.0.2、4.2.3、4.2.4、4.2.5、4.2.6、4.2.7、6.0.1条为强制性条文，自2002年10月1日起施行。

该强制性条文将纳入《工程建设标准强制性条文》（广播电影电视工程部分），必须严格执行。

强制性条文的具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2002年6月12日国家广播电影电视总局文件广发计字[2001]1307号关于发布《调频广播、电视发射台场地选择标准》和《中波、短波广播发射台场地选择标准》的通知各省、自治区、直辖市广播影视局（厅）、新疆建设兵团广播电视局，中央人民广播电台、中央电视台、中国国际广播电台、无线局、科技司、广科院、检测中心、设计院：由中广电广播电影电视设计研究院会同有关单位负责编制的《调频广播、电视发射台场地选择标准》和《中波、短波广播发射台场地选择标准》，经国家广播电影电视总局审查，批准为广播电影电视行业标准，予以发布，编号分别为GY5068-2001、GY5069-2001，自二00二年一月一日起施行。

本标准由国家广播电影电视总局工程建设标准定额管理中心负责管理。

国家广播电影电视总局2001年11月13日1 总则1.0.1 为使中波、短波广播发射台工程场地选择工作规范化，保证场地适用、经济，制定本标准。

试论中波发射台的选址杨泽摘要：中波发射台的地址选择对于中波发射台的建立具有重要影响，地址是否合适甚至能够决定中波发射台建立能否有效工作。

而且近几年城市的发展使中波发射台在规划上较为尴尬。

本文将首先介绍中波发射台现今的发展情况，再介绍中波发射台在选址时应注意哪些问题。

关键词：中波发射台；发射台选址；电波1交通、供电与水源的问题中波发射台要建立在平坦的地面上，中部地区有许多平原，可以满足中波发射台对平坦地面的需求。

中波发射台的选址应遵循：趋路、趋电、趋水的原则。

首先，是中波发射台的交通位置。

虽然是在郊外，但中波发射台和城市之间仍然需要便捷的交通路线。

因为中波发射台的日常运行需要工作人员，还需要各种器材，因此需要有保证职工上下班和器材运输的交通支持，定期的维护工作也需要交通道路的支持。

从这方面来看，中波发射台的选址可以在热闹的乡镇地区，或者在城市周边的农田和一些旅游景点附近。

这些地方都能够提供较好的交通情况，同时，也具备一些日常生活所需的便利条件，方便职工的日常生活。

除去交通路线的因素，供电和水源也是中波发射台建立的过程需要考虑的因素之一。

中波发射台的建设需要使用到许多机械设备，发射台内各种工作的开展也需要电力支持，所以选址时应考虑中波发射台的供电间题，保障周围有足够的电力支持，并且在发射台内也应储备备用电源，以防区域内发生停电。

2注意城市规划房屋会阻隔中波发射台的发射信号，所以中波发射台才需要迁址。

中波发射台的迁址需要耗费大量人力、物力、财力，其建筑拆毁和重建都要消耗大量资金和材料，因此，再次选址时，应做好短期内不会再次迁址的准备。

在选址的时候，应参考近几年城市的发展情况，考虑到城市发展的方向，并且在地图上给予标注。

《中、短波广播发射台场地选择标准》GY5069中也规定发射台建设应不占或少占城市、农田用地。

这一点可以参考城市往年的发展历史，大部分城市发展的方向都是沿着水源或者沿着交通线，当然也要考虑到城市当下发展需求的问题。

中、短波广播发射台建设标准随着现代通信技术的不断发展，人们对于广播发射台的需求也越来越高。

中、短波广播发射台是国家重要的通信基础设施之一，对于国家安全、社会稳定和经济发展都起到了至关重要的作用。

为了确保广播发射台的质量和安全性，下面将介绍中、短波广播发射台的建设标准。

一、设备选择中、短波广播发射台的设备选择应根据以下几个方面：1. 设备的可靠性：广播发射台具有长时间运行的特点，因此设备的稳定和可靠性是首要考虑的因素。

2. 设备的性能：广播发射台的性能对于传输效果和信号质量有着直接的影响。

设备的选择应该考虑到制造商提供的技术参数和测试结果，并且进行实测。

3. 设备的维修保养：设备的周期性维修和保养对于设备的运行和延长使用寿命都有着至关重要的作用。

广播发射台设备的选择应该考虑到维修和保养的方便性。

4. 设备的可扩展性：广播发射台的容量和载荷会随着社会需求的变化而发生变化，因此设备的可扩展性是十分重要的。

设备的选择应该考虑到设备的可扩展性和拓展方法。

二、建设环境中、短波广播发射台的建设环境应该满足以下条件：1. 地形的选择：广播发送机建造时必须考虑地形的选择，特别是海洋和平原地区。

在山地区域建设时应采取适当的地形利用。

2. 环境的选择：广播发射台的建设时需要考虑环境的选择，包括空气湿度、大气能见度、噪声等因素，以免对天气产生影响。

3. 建筑物的选址：建筑物的选址应遵循以下规定：选址应避免平地陡坡、河流的深度较高的河谷等。

在开放的环境中，选址应尽可能地满足开阔的场地和平缓的坡度。

三、设备布置中、短波广播发射台的设备布置应根据以下几个方面：1. 物理布局：设备的物理布局应遵循以下几个原则：首先，选择合适的库房进行设备放置；其次，每个库房对应设备的保养、检修等与设备有关的操作应该具备必要的设备和配件；最后，在整个设备的布置中，应该考虑设备之间的隔离和避免干扰。

2. 电气连接：电气连接应该严格按照相关标准来完成，应该使用优质材料和设备，尽可能避免因为电气连接不良而引起的故障。

中、短波广播发射台建设标准中、短波广播发射台建设标准中、短波广播是一种通过无线电信号传输音频节目的播放方式。

与其他传统的节目播出方式相比，中、短波广播可以覆盖大范围的广播接收区域，而且具有传输距离远、天线高、信号传输质量好、节目播出清晰等特点。

在广播业中，中、短波广播的应用极为广泛。

在中、短波广播发射台建设中，应该遵守以下标准：一、选址标准（1）安全因素：中、短波广播发射台的选址应该考虑附近的安全因素，如距离居民区、化工厂、石油库、火车站等危险工厂或设施的距离。

（2）地形地貌：选址时，应优先选择平坦的场地、少经过河流、密林和山岭等区域。

还应当考虑电磁干扰源，确保发射场地电磁环境素质优良。

（3）土壤条件：由于中、短波信号接收的受天线落地位置的影响很大，选址时，应选择电质地质环境适宜的场地，落地电阻应放在1欧姆左右。

二、天线标准（1）高度因素：天线高度是影响中、短波信号质量的直接因素，中、短波广播发射台的天线高度应大于等于半波长。

（2）类型因素：据不同频率的电波信号特点，应选择不同类型的天线进行发射。

对于频率在30MHz以下的中、短波信号，以垂直天线为主，对于频率在30MHz以上的短波信号，以水平天线为主。

（3）天线容量：天线容量的大小会影响到信号传导距离和传输质量。

选用合适大小的天线容量对信号传输质量有着重要的影响。

三、发射设备标准（1）变频器方案：在中、短波广播发射中常采用电晶体变频器和晶体管变频器方案进行变频。

其中，晶体管变频器方案可根据不同频段的特性进行相应调整，在频宽窄或噪声比专业性的要求中优于电晶体变频器。

（2）频率调制方案：常用的频率调制方案有调幅调频两种方式。

其中，调幅是中、短波广播常用的频率调制方案，其抗干扰性能好，信号宽带，再加上便捷的接收器设计，有助于保持音频传输的质量。

（3）发射功率：中、短波广播发射信号的功率大小决定着信号传输质量的好坏。

应该根据实际情况选择发射功率，在确保信号质量的尽可能地节约用电。

浅谈中波发射台场地的选择作者：米铭锋来源：《中国传媒科技》 2016年第5期文/ 米铭锋摘要：广播电视作为党和国家的宣传重地，广播电视发射台担负着重要的无线传输任务。

中波发射台的选址直接关系到覆盖范围、收听效果、投资规模和开发效益。

本文着重探讨中波发射台场地的选择。

关键词：中波发射；场地要求；土地性质；场地选择中图分类号：TN948.5 文献标识码：A 1. 搬迁背景我台现状：现位于城市之中心，占地约240 亩，海拔388 米。

主要播出中国之声（981KHz、50KW）和重庆之声（1314KHz、50KW）两套节目，铁塔为100 米自立式铁塔。

基本覆盖重庆大多数区县，以及与四川相邻的隆昌、武胜等地。

同时，还肩负着5套(603 KHz、900 KHz 、1098 KHz 、1143 KHz 、1521 KHz ，均为1KW，主要覆盖市中心）实验频率的实验任务，铁塔为小型中波天线1 座，斜拉式桅杆天线1 座。

随着城市建设的发展，原本较荒凉的周边已高楼林立，按《广播电视设施保护条例》第六条（二）禁止“以天线外250 米为计算起点兴建高度超过仰角3 度的高大建筑”之规定，现已无法满足中波发射场地要求；发射机、供电等设备、设施连续工作多年，故障高发。

这些客观现象和存在的问题已经严重影响到覆盖范围、覆盖效果和安全播出重任；加之城区发展新规划的用地需求，现在的发射台也阻碍了城市建设的进程，发射台搬迁势在必行。

2. 场地位置的基本要求中波场地的地形、总坡度、地导系数，以及与周边电磁兼容等，将对广播覆盖范围、覆盖效果、收听效果产生极大影响，不容小觑。

场地的选择关系到节约投资和节省土地，既要符合城市规划，又要满足技术要求，尽可能地选用荒地，不占或少占耕地和经济作物地块。

2.1 覆盖效果要求既要覆盖中心区域，又要避免电磁污染。

根据人口分布状况，让中心区域获得最佳的有效覆盖。

按照国家标准《中波广播网覆盖技术》GBDDR017-80 通过地波场强计算得出，适当大于A 区即可（见下表，我国选A 区）。
