工厂供配电的负荷计算方法及设备功率确定实例设计时，用的总负荷应是一个假定负荷，即计算负荷。

计算负荷也称需要负荷或最大负荷。

计算负荷是一个假想的持续负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。

在配电设计中，通常采用30分钟的最大平均作为按发热条件选择电器或导体的依据。

一、负荷计算分类：负荷计算的方法分为需要系数法、利用系数法、单位指标法等几种。

1，需要系数法。

用设备功率乘以需要系数和同时系数，直接求出计算负荷。

这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。

2，利用系数法。

采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。

这种方法的理论根据是概率论和数理统计，因而计算结果比较接近实际。

适用于各种范围的负荷计算，但计算过程稍繁。

3，单位面积功率法、单位指标法、单位产品耗电量法。

前两者多用于民用建筑，后者用于某些工业建筑。

在用电设备功率和台数无法确定时，或者设计前期，这些方法是确定设备负荷的主要方法。

4，除采用以上的方法外，还有二项式法以及近年国内出现的abc 法、变值需要系数法等。

这些方法有的已被其他方法代替，有的是利用系数法的简化，还有的实用数据不多，未能推广。

单位面积功率法、单位指标法和单位产品耗电量法多用于设计的前期计算，如可行性研究和方案设计阶段；需要系数法、利用系数法多用于初步设计和施工图设计。

二、设备功率确定进行负荷计算时，需将用电设备按其性质分为不同的用电设备组，然后确定设备功率。

用电设备的额定功率Pr或额定容量Sr是指铭牌上的数据。

对于不同负载持续率下的额定功率或额定容量，应换算为统一负载持续率下的有功功率，即设备功率Pe。

（1）连续工作制电动机的设备功率等于额定功率。

（2）短时或周期工作制电动机（如起重机用电动机等）的设备功率是指将额定功率换算为统一负载持续率下的有功功率。

当采用需要系数法和二项式法计算负荷时，应统一换算到负载持续率ε为25%下的有功功率。

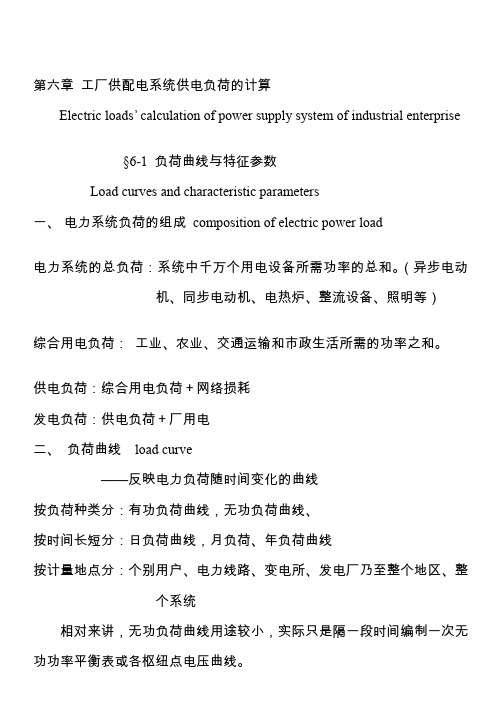

第六章工厂供配电系统供电负荷的计算Electric loads’ calculation of power supply system of industrial enterprise§6-1 负荷曲线与特征参数Load curves and characteristic parameters一、电力系统负荷的组成composition of electric power load电力系统的总负荷：系统中千万个用电设备所需功率的总和。

（异步电动机、同步电动机、电热炉、整流设备、照明等）综合用电负荷：工业、农业、交通运输和市政生活所需的功率之和。

供电负荷：综合用电负荷＋网络损耗发电负荷：供电负荷＋厂用电二、负荷曲线load curve——反映电力负荷随时间变化的曲线按负荷种类分：有功负荷曲线，无功负荷曲线、按时间长短分：日负荷曲线，月负荷、年负荷曲线按计量地点分：个别用户、电力线路、变电所、发电厂乃至整个地区、整个系统相对来讲，无功负荷曲线用途较小，实际只是隔一段时间编制一次无功功率平衡表或各枢纽点电压曲线。

1.日负荷曲线：负荷一天24小时内的变化曲线，用于制定各发电厂发电负荷计划、发电厂制定投标策略的依据。

可用于决定系统的日发电量 。

2.年最大负荷曲线一年内逐月或逐日综合最大有功功率负荷变化曲线。

用于制定发电设备的检修计划，决定系统的总装机容量。

3.年负荷持续曲线它不按时间的先后排列，只按全年的负荷变化，根据各个不同的负荷值在一年内的累计持续时间而重新排列组成；依据该曲线可以计算出一年内消耗的总电能。

三、 负荷曲线的特征参数 parameters of load curve1.最大负荷P max2.最小负荷P min3.全年的电能 A ＝⎰8760pdt全日的电能 ⎰=240pdtA4.年最大负荷利用小时数 m ax T ，max8760maxmax P pdtP A T ⎰==5.平均负荷 24A8760A P DY av ==6.负荷率：平均负荷与最大负荷的比值有功负荷率α： α＝m axP P av或 P av ＝αmax P ⋅；α越小，说明曲线起伏越大，α<1 无功负荷率β： m axavQ Q =β或者max Q Q av ⋅=β，一般的工业企业：β＝0.76～0.82 ＝0.70～0.75§6-2 计算负荷及有关系数Calculation load and related parameters一、计算负荷calculation load1、计算负荷是按发热条件选择电气设备的一个假定负荷，“计算负荷”产生的热效应应该和实际变动负荷产生的最大热效应相等。

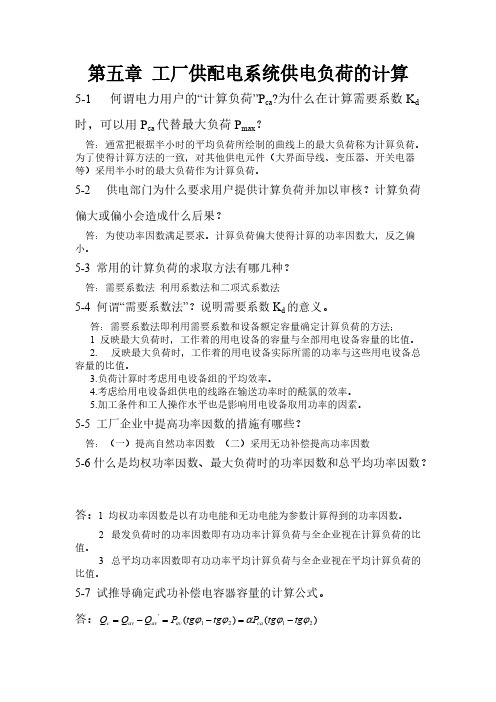

第五章 工厂供配电系统供电负荷的计算5-1何谓电力用户的“计算负荷”P ca ?为什么在计算需要系数K d时，可以用P ca 代替最大负荷P max ？答：通常把根据半小时的平均负荷所绘制的曲线上的最大负荷称为计算负荷。

为了使得计算方法的一致，对其他供电元件（大界面导线、变压器、开关电器等）采用半小时的最大负荷作为计算负荷。

5-2供电部门为什么要求用户提供计算负荷并加以审核？计算负荷偏大或偏小会造成什么后果？答：为使功率因数满足要求。

计算负荷偏大使得计算的功率因数大，反之偏小。

5-3 常用的计算负荷的求取方法有哪几种？答：需要系数法 利用系数法和二项式系数法5-4 何谓“需要系数法”？说明需要系数K d 的意义。

答：需要系数法即利用需要系数和设备额定容量确定计算负荷的方法；1 反映最大负荷时，工作着的用电设备的容量与全部用电设备容量的比值。

2. 反映最大负荷时，工作着的用电设备实际所需的功率与这些用电设备总容量的比值。

3.负荷计算时考虑用电设备组的平均效率。

4.考虑给用电设备组供电的线路在输送功率时的酰氯的效率。

5.加工条件和工人操作水平也是影响用电设备取用功率的因素。

5-5 工厂企业中提高功率因数的措施有哪些？答：（一）提高自然功率因数 （二）采用无功补偿提高功率因数5-6什么是均权功率因数、最大负荷时的功率因数和总平均功率因数？答：1 均权功率因数是以有功电能和无功电能为参数计算得到的功率因数。

2 最发负荷时的功率因数即有功功率计算负荷与全企业视在计算负荷的比值。

3 总平均功率因数即有功功率平均计算负荷与全企业视在平均计算负荷的比值。

5-7 试推导确定武功补偿电容器容量的计算公式。

答：)()(2121'ϕϕαϕϕtg tg P tg tg P Q Q Q ca av av av c -=-=-=ϕcosϕtg。
