工厂供电技术第三章工厂电力负荷计算工厂电力负荷计算是指根据工厂生产设备的用电需求以及其他附属设备的用电需求，确定工厂所需要的电力供应能力。

正确地计算工厂的电力负荷可以保证供电设备的正常运行，避免供电不足或供电过剩的问题。

工厂电力负荷计算的基本原则是在满足生产设备的用电需求的前提下，尽量减小供电设备的容量和投资成本。

工厂电力负荷计算应综合考虑以下几个因素：1.生产设备的用电需求：生产设备是工厂的核心设备，对电力需求较大。

需要考虑设备的额定功率、启动电流以及运行时的用电情况等。

2.办公设备和配套设备的用电需求：办公设备、照明设备、通风设备等配套设备对电力负荷也有一定的要求。

需要考虑这些设备的功率、使用时间以及同时使用的数量等。

3.电力负荷的分布和使用特点：不同的设备在使用电力时有不同的使用特点，有的设备在一段时间内同时工作，有的是轮换工作。

需要对使用特点进行分析，合理规划负荷的分布。

4.电力负荷的峰值和谷值：根据工厂的生产工艺和用电时间段的特点，确定电力负荷的峰值和谷值。

合理利用谷值电力可以减小供电设备的容量和投资成本。

在实际的工厂电力负荷计算中，可以采用基于经验的方法和基于计算机软件的方法。

基于经验的方法是根据实际工厂的生产运行情况和用电需求，结合类似工厂的用电负荷数据或者相关规范的要求，进行估算或者类比计算。

这种方法比较简便，但是不够准确，容易造成供电设备容量的过剩或者不足。

基于计算机软件的方法是通过使用专门的电力负荷计算软件，根据工厂的布置和生产设备的情况，输入相关参数进行计算得出电力负荷。

这种方法比较准确，可以进行多种情况的模拟计算，但是需要掌握相关计算软件的使用技巧。

总之，工厂电力负荷计算是一个复杂的过程，需要综合考虑各种因素，合理规划供电设备的容量和投资成本。

在实际计算中可以结合经验和计算软件进行，以提高计算的准确性。

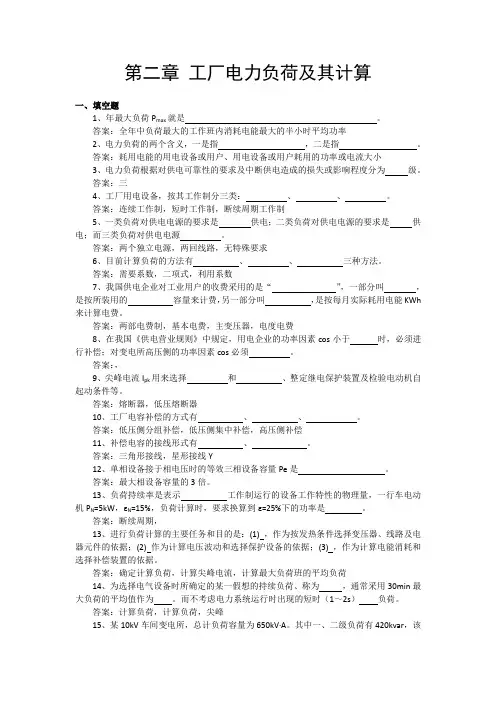

第二章工厂电力负荷及其计算一、填空题1、年最大负荷P max就是。

答案：全年中负荷最大的工作班内消耗电能最大的半小时平均功率2、电力负荷的两个含义，一是指，二是指。

答案：耗用电能的用电设备或用户、用电设备或用户耗用的功率或电流大小3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。

答案：三4、工厂用电设备，按其工作制分三类：、、。

答案：连续工作制，短时工作制，断续周期工作制5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。

答案：两个独立电源，两回线路，无特殊要求6、目前计算负荷的方法有、、三种方法。

答案：需要系数，二项式，利用系数7、我国供电企业对工业用户的收费采用的是“”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh 来计算电费。

答案：两部电费制，基本电费，主变压器，电度电费8、在我国《供电营业规则》中规定，用电企业的功率因素cos小于时，必须进行补偿；对变电所高压侧的功率因素cos必须。

答案：，9、尖峰电流I pk用来选择和、整定继电保护装置及检验电动机自起动条件等。

答案：熔断器，低压熔断器10、工厂电容补偿的方式有、、。

答案：低压侧分组补偿，低压侧集中补偿，高压侧补偿11、补偿电容的接线形式有、。

答案：三角形接线，星形接线Y12、单相设备接于相电压时的等效三相设备容量Pe是。

答案：最大相设备容量的3倍。

13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机P N=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是。

答案：断续周期，13、进行负荷计算的主要任务和目的是：(1) ，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。

答案：确定计算负荷，计算尖峰电流，计算最大负荷班的平均负荷14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min最大负荷的平均值作为。

工厂供电--习题解答第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的. 1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

工厂供电计算
确定供电系统中各个环节的电力负荷的大小，用两种方法来确定计算负荷：需要系数法和二项式系数法。

现表述如下。

一、用需要系数法计算工厂的计算负荷
在工矿企业供电中某厂供电系统的形式如所示，其计算步骤从
e)
车间末端用电设备开始，逐级向上推算，直至全厂进线端。

1．三相用电设备的负荷计算
（1）长期工作制电动机的计算负荷
P js.1=P e
式中 P e——电动机的额定容量(KW)。

（2）反复短时工作制电动机的计算负荷
①对吊车用电动机，要统一换算到暂载率JC=25%时的额定功率。

若JC≠25%需要进行换算，其公式为。
