液压缸设计计算范文
液压缸是一种利用液压力来产生线性运动的设备。液压缸的设计计算是指在给定工作条件下，根据液压系统参数及工作要求，计算液压缸的尺寸、力学参数、压力等重要参数，以确保液压缸能够正常工作。
1.功率计算：根据所需的输出力和速度，计算液压缸的功率要求。功率可以通过公式P=F×V/1000来计算，其中P表示功率，F表示输出力，V表示速度。
2.液压力计算：根据所需的输出力，计算液压压力的大小。液压力可以通过公式P=F/A来计算，其中P表示液压力，F表示输出力，A表示活塞面积。
3.活塞面积计算：根据所需的液压力，计算活塞的面积。活塞面积可以通过公式A=F/P来计算，其中A表示活塞面积，F表示输出力，P表示液压力。
4. 活塞直径计算：根据所需的活塞面积，计算活塞的直径。活塞直径可以通过公式D= 2 × sqrt(A/π)来计算，其中D表示活塞直径，A表示活塞面积，π表示圆周率。
5.液压缸行程计算：根据工作要求和装置的限制条件，计算液压缸的最大行程。行程可以通过设备的限制条件来确定，如设备的尺寸、行程限制等。
6.液压缸稳定性计算：根据液压缸的结构和工作要求，计算液压缸的稳定性。稳定性计算包括校核液压缸的抗屈曲、抗剪切等能力，以确保液压缸在工作中不发生变形或破坏。 7.寿命计算：根据液压缸的设计参数和工作条件，计算液压缸的寿命。寿命计算包括根据液压缸的设计寿命和使用条件，计算液压缸的可靠性和寿命预测。
在进行液压缸设计计算时，需要考虑以下几个重要因素：
1.工作条件：包括工作压力、工作温度、介质类型等。
2.力学要求：包括输出力、速度、行程等。
3.设备限制：包括装置的尺寸、行程限制等。
4.安全要求：包括液压缸的稳定性、可靠性等。
在进行液压缸设计计算时，需要根据实际情况进行具体分析。一般来说，液压缸的设计计算是一个复杂的工作，需要涉及力学、流体力学、材料力学等多个学科的知识，并以此为基础进行具体计算。

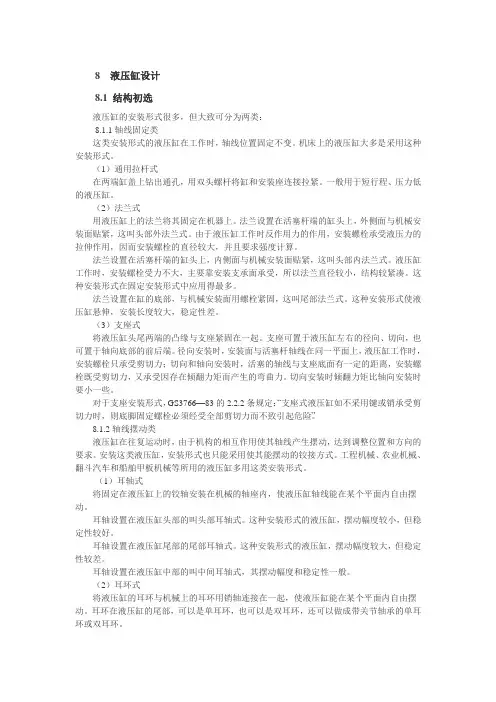

8 液压缸设计
8.1 结构初选
液压缸的安装形式很多，但大致可分为两类：
8.1.1轴线固定类
这类安装形式的液压缸在工作时，轴线位置固定不变。机床上的液压缸大多是采用这种安装形式。
（1）通用拉杆式
在两端缸盖上钻出通孔，用双头螺杆将缸和安装座连接拉紧。一般用于短行程、压力低的液压缸。
（2）法兰式
用液压缸上的法兰将其固定在机器上。法兰设置在活塞杆端的缸头上，外侧面与机械安装面贴紧，这叫头部外法兰式。由于液压缸工作时反作用力的作用，安装螺栓承受液压力的拉伸作用，因而安装螺栓的直径较大，并且要求强度计算。
法兰设置在活塞杆端的缸头上，内侧面与机械安装面贴紧，这叫头部内法兰式。液压缸工作时，安装螺栓受力不大，主要靠安装支承面承受，所以法兰直径较小，结构较紧凑。这种安装形式在固定安装形式中应用得最多。
法兰设置在缸的底部，与机械安装面用螺栓紧固，这叫尾部法兰式。这种安装形式使液压缸悬伸，安装长度较大，稳定性差。
（3）支座式
将液压缸头尾两端的凸缘与支座紧固在一起。支座可置于液压缸左右的径向、切向，也可置于轴向底部的前后端。径向安装时，安装面与活塞杆轴线在同一平面上，液压缸工作时，安装螺栓只承受剪切力；切向和轴向安装时，活塞的轴线与支座底面有一定的距离，安装螺栓既受剪切力，又承受因存在倾翻力矩而产生的弯曲力。切向安装时倾翻力矩比轴向安装时要小一些。
对于支座安装形式，GS3766—83的2.2.2条规定：“支座式液压缸如不采用键或销承受剪切力时，则底脚固定螺栓必须经受全部剪切力而不致引起危险”。
8.1.2轴线摆动类
液压缸在往复运动时，由于机构的相互作用使其轴线产生摆动，达到调整位置和方向的要求。安装这类液压缸，安装形式也只能采用使其能摆动的铰接方式。工程机械、农业机械、翻斗汽车和船舶甲板机械等所用的液压缸多用这类安装形式。
（1）耳轴式
将固定在液压缸上的铰轴安装在机械的轴座内，使液压缸轴线能在某个平面内自由摆动。
液压缸
设计和计算第1 页 共6页 液压缸的设计和计算
液压缸的设计是整个液压系统设计中的一部分,它是在对整个系统进行了工况分析,编制了负载图,选定了工作压力之后进行的。
一、设计依据：
（1）了解和掌握液压缸在机械上的用途和动作要求；
（2）了解液压缸的工作条件；
（3）了解外部负载情况；
（4）了解液压缸的最大行程，运动速度或时间，安装空间所允许的外形尺寸以及缸本身的动作；
（5）设计已知液压系统的液压缸，应了解液压系统中液压泵的工作压力和流量的大小、管路的通径和布置情况、各液压阀的控制情况。
（6）了解有关国家标准、技术规范及参考资料。
二、设计原则：
（1）保证缸运动的出力、速度和行程；
（2）保证刚没各零部件有足够的强度、刚度和耐用性；
（3）保证以上两个条件的前提下，尽量减小缸的外形尺寸；
（4）在保证刚性能的前提下，尽量减少零件数量，简化结构；
（5）要尽量避免缸承受横向负载，活塞杆工作时最好承受拉力，以免产生纵向弯曲；
（6）缸的安装形式和活塞杆头部与外部负载的连接形式要合理，尽量减小活塞杆伸出后的有效安装长度，增加缸的稳定性； 第2 页 共6页 三、设计步骤：
（1）根据设计依据，初步确定设计档案，会同有关人员进行技术经济分析；
（2）对缸进行受力分析，选择液压缸的类型和各部分结构形式；
（3）确定液压缸的工作参数和结构尺寸；
（4）结构强度、刚度的计算和校核；
（5）根据运动速度、工作出力和活塞直径，确定泵的压力和流量；
（6）审定全部设计计算资料，进行修改补充；
（7）导向、密封、防尘、排气和缓冲等装置的设计；
（8）绘制装配图、零件图、编写设计说明书。
四、液压缸设计中应注意的问题
液压缸的设计和使用正确与否,直接影响到它的性能和是否易于发生故障。所以,在设计液压缸时,必须注意以下几点:
1、尽量使液压缸的活塞杆在受拉状态下承受最大负载，或在受压状态下具有良好的稳定性。
液压缸
设计和计算液压缸的设计和计算
液压缸的设计是整个液压系统设计中的一部分,它是在对整个系统进行了工况分析,编制了负载图,选定了工作压力之后进行的;
一、设计依据：
1了解和掌握液压缸在机械上的用途和动作要求；
2了解液压缸的工作条件；
3了解外部负载情况；
4了解液压缸的最大行程,运动速度或时间,安装空间所允许的外形尺寸以及缸本身的动作；
5设计已知液压系统的液压缸,应了解液压系统中液压泵的工作压力和流量的大小、管路的通径和布置情况、各液压阀的控制情况;
6了解有关国家标准、技术规范及参考资料;
二、设计原则：
1保证缸运动的出力、速度和行程；
2保证刚没各零部件有足够的强度、刚度和耐用性；
3保证以上两个条件的前提下,尽量减小缸的外形尺寸；
4在保证刚性能的前提下,尽量减少零件数量,简化结构；
5要尽量避免缸承受横向负载,活塞杆工作时最好承受拉力,以免产生纵向弯曲；
6缸的安装形式和活塞杆头部与外部负载的连接形式要合理,尽量减小活塞杆伸出后的有效安装长度,增加缸的稳定性； 三、设计步骤：
1根据设计依据,初步确定设计档案,会同有关人员进行技术经济分析；
2对缸进行受力分析,选择液压缸的类型和各部分结构形式；
3确定液压缸的工作参数和结构尺寸；
4结构强度、刚度的计算和校核；
5根据运动速度、工作出力和活塞直径,确定泵的压力和流量；
6审定全部设计计算资料,进行修改补充；
7导向、密封、防尘、排气和缓冲等装置的设计；
8绘制装配图、零件图、编写设计说明书;
四、液压缸设计中应注意的问题
液压缸的设计和使用正确与否,直接影响到它的性能和是否易于发生故障;所以,在设计液压缸时,必须注意以下几点:
1、尽量使液压缸的活塞杆在受拉状态下承受最大负载,或在受压状态下具有良好的稳定性;
2、考虑液压缸行程终了处的制动问题和液压缸的排气问题;
3、正确确定液压缸的安装、固定方式;
4、液压缸各部分的结构需根据推荐的结构形式和设计标准进行设计,尽可能做到结构简单、紧凑、加工、装配和维修方便;
