变电站继电保护装置调试方法

继电保护装置带电负荷校验的步骤及注意事项

摘要：继电保护对于电力设备及变电站的安全、可靠运行具有重要意义，因此要重视校验电力系统中的继电装置，以确保继电装置的保护作用能够得到充分的发挥。为了提高继电装置校验水平，本文结合实际工作经验，对带电符合校验的具体步骤以及注意事项进行了分析，以供参考。

一、带电负荷校验的作用

带电负荷校验是建设电力系统时必须开展的一项工作，只有进行负荷校验才能够有效判断竣工后的输电工程、投入使用的新型电力设备是否处于正常工作状态。在进行负荷校验的过程中，控制好继电装置，使其处于可靠运行以及安全运行状态，是保障电力工程当中的一次设备能够投入使用的前提条件，同时也是校验二次设备运行质量的重要途径。此外，在建设电力基础设施的过程中，也必须开展负荷校验工作，只有校验带电负荷，才能够对电力系统当中的接线方式以及保护装置设计方案进行有效检查，便于及时找出错误的接线方式，并完善保护装置设计方案。

二、继电保护装置带电负荷校验的步骤及注意事项分析

1.母线差动保护的带负荷校验

发电厂和变电所的母线是电力系统的重要设备。如果母线故障不能迅速地被切除，将会引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解事故。因此，母线差动保护正常时均需投入运行。但在新投断路器时，则应在断路器充电前将母差保护停用，带负荷后，测量保护回路的电流极性正确后再加用。因此，母线差动保护回路的电流极性正确后再加用。因此，母线差动保护带负荷校验，具体的步骤如下：

① 母线差动保护停用。

② 进行充电操作。

③ 使断路器带上负荷后，由继电保护人员进行检验工作。

④ 检验保护回路的电流极性正确后，将母线差动保护加用。

⑤ 母线差动保护带负荷校验时的注意事项：

⑥ 母线差动保护停用的方法要正确。应先停用母差保护断路出口联接片，再停用保护直流电源。取直流电源熔断器时，应先取正极，后取负极，也可根据现场需要不停用保护直流电源。

《变电站二次设备调试方案》

一、项目背景

随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。二次设备是变电站实现自动化控制和保护的关键，对其进行准确、高效的调试是确保变电站正常运行的重要环节。本次调试项目涉及[具体变电站名称]的新建工程，该变电站的规模为[具体规模描述]，采用了先进的二次设备技术，旨在提高变电站的运行效率和可靠性。

二、施工步骤

1. 调试准备阶段

（1）熟悉设计图纸和技术资料，了解二次设备的原理、功能和接线方式。

（2）编制调试方案和调试计划，明确调试的项目、方法、标准和时间安排。

（3）准备调试所需的仪器仪表和工具，如示波器、万用表、继电保护测试仪等，并确保其精度和性能符合要求。

（4）对调试人员进行技术培训和安全交底，使其掌握调试方法和安全注意事项。

2. 外观检查

（1）检查二次设备的外观是否完好，有无损伤、变形和锈蚀等情况。

（2）检查设备的铭牌、标识和接线端子是否清晰、完整，与设计图纸是否一致。

（3）检查设备的接地是否良好，接地电阻是否符合要求。

3. 绝缘电阻测试

（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试项目包括交流回路对地、直流回路对地、交流回路与直流回路之间的绝缘电阻。

（2）测试时应将设备的电源断开，并将被测回路与其他回路隔离，确保测试结果准确可靠。

（3）绝缘电阻测试值应符合设备技术规范和相关标准的要求。

4. 通电检查

（1）在完成绝缘电阻测试并确认合格后，对二次设备进行通电检查。

（2）检查设备的电源电压是否正常，电源指示灯是否亮，设备是否有异常发热和噪声等情况。

（3）检查设备的操作面板和显示屏是否正常显示，各功能按键是否灵敏可靠。

5. 功能测试

（1）继电保护功能测试

- 根据继电保护装置的技术规范和设计要求，对其进行定值校验、动作时间测试、整组传动试验等。

- 测试时应模拟各种故障情况，如短路、接地、过负荷等，检查继电保护装置的动作是否正确、可靠。

电力继电保护调试与故障检修措施

摘要：电力继电保护就是采用科学合理的检测技术和系统，对继电保护装置进行状态监督和检查，如果发现装置在实际运行中存在异常或隐患，会及时发出报警信号，并自动执行各种故障隔离或切断措施，有效降低故障损害程度，依次降低故发生率，确保电力系统安全运行。可以看出，继电保护装置在电力企业安全供电方面发挥重要作用，将其引入自动化变电站，可以有效提高变电站风险防御能力，所以需要相关工作人员给予继电保护高度重视。基于此，本文将对继电保护装置运行原理进行分析，深入装置运行中常见问题，在此基础上提出几点调试与故障检修措施，希望能够为相关人员提供参考和借鉴。

关键词：电力继电保护；调试；故障检修；措施

引言：

继电保护装置的主要作用是为电力系统安全运行提供保障，。但由于继电保护装置运行环境复杂，运行时间较长，所以受各种因素影响容易产生故障，需要电力企业给予高度重视，做好装置调试和检修工作。在继电保护装置调试过程中，应结合电力系统运行实际情况，对其进行灵活调整，使装置处于最佳状态。在故障检修过程中，需要采取多样化方式开展各项工作，确保检修到位。另外，无论调试还是检修工作，都需要技术水平较高的人员操作，如此才能够提高工作效率和质量，充分发挥继电保护装置的作用和功能。

1.

继电保护装置运行原理

电力系统在运行过程中，一旦发生故障，工作频段的电气量会发生相应变化，主要变化体现在以下几个方面，第一，增大电流。电力系统发生短路现象，会导致电源与故障点之间的电气设备和线路超负荷运行，甚至超出额定范围。第二， 减小电压。通常情况下，距离故障点越近，电压降低幅度就会越大。第三，电流、电压的线路阻抗和向位角会发生各种各样的变化。而引入继电保护装置，能够根据电力系统运行实际情况，判断潜在隐患和可能发生的故障，而后将信息传入报警系统，提醒工作人员处理。在此过程中，继电保护装置能够对电力系统运行状态进行准确分析，判断其处于异常状态还是正常状态。与此同时，还能辨别潜在隐患位置和程度，可以为检修人员处理提供准确参考依据，有效提高维修效率和质量，尽可能降低安全事故发生率[1]。

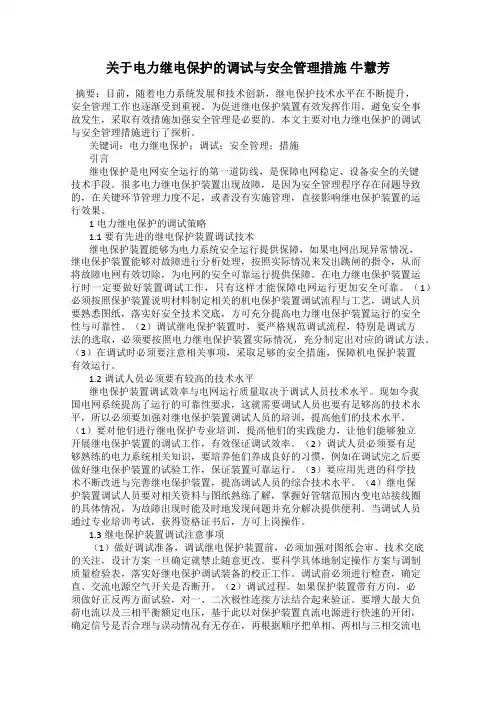

关于电力继电保护的调试与安全管理措施 牛慧芳

摘要：目前，随着电力系统发展和技术创新，继电保护技术水平在不断提升，安全管理工作也逐渐受到重视。为促进继电保护装置有效发挥作用，避免安全事故发生，采取有效措施加强安全管理是必要的。本文主要对电力继电保护的调试与安全管理措施进行了探析。

关键词：电力继电保护；调试；安全管理；措施

引言

继电保护是电网安全运行的第一道防线，是保障电网稳定、设备安全的关键技术手段。很多电力继电保护装置出现故障，是因为安全管理程序存在问题导致的，在关键环节管理力度不足，或者没有实施管理，直接影响继电保护装置的运行效果。

1电力继电保护的调试策略

1.1要有先进的继电保护装置调试技术

继电保护装置能够为电力系统安全运行提供保障，如果电网出现异常情况，继电保护装置能够对故障进行分析处理，按照实际情况来发出跳闸的指令，从而将故障电网有效切除，为电网的安全可靠运行提供保障。在电力继电保护装置运行时一定要做好装置调试工作，只有这样才能保障电网运行更加安全可靠。（1）必须按照保护装置说明材料制定相关的机电保护装置调试流程与工艺，调试人员要熟悉图纸，落实好安全技术交底，方可充分提高电力继电保护装置运行的安全性与可靠性。（2）调试继电保护装置时，要严格规范调试流程，特别是调试方法的选取，必须要按照电力继电保护装置实际情况，充分制定出对应的调试方法。（3）在调试时必须要注意相关事项，采取足够的安全措施，保障机电保护装置有效运行。

1.2调试人员必须要有较高的技术水平

继电保护装置调试效率与电网运行质量取决于调试人员技术水平。现如今我国电网系统提高了运行的可靠性要求，这就需要调试人员也要有足够高的技术水平，所以必须要加强对继电保护装置调试人员的培训，提高他们的技术水平。（1）要对他们进行继电保护专业培训，提高他们的实践能力，让他们能够独立开展继电保护装置的调试工作，有效保证调试效率。（2）调试人员必须要有足够熟练的电力系统相关知识，要培养他们养成良好的习惯，例如在调试完之后要做好继电保护装置的试验工作，保证装置可靠运行。（3）要应用先进的科学技术不断改进与完善继电保护装置，提高调试人员的综合技术水平。（4）继电保护装置调试人员要对相关资料与图纸熟练了解，掌握好管辖范围内变电站接线圈的具体情况，为故障出现时能及时地发现问题并充分解决提供便利。当调试人员通过专业培训考试，获得资格证书后，方可上岗操作。
