科技论坛 民营科技２０１３年第１２期 变电站继电保护的调试经验小结 焦延芬 （黑龙江省火电第一工程公司，黑龙江哈尔滨１５００００） 摘要：继电保护技术在电力系统及计算机技术的发展与进步中得到了显著的发展，目前已朝向现代化、智能化、一体化的方向不 断发展，这在一定程度上加大了继电保护工作的难度。继电保护工作者只有根据不同的继电保护装置来编制合适的调试方案，并通过 适时巡检来发现并解决其中存在的问题，一保证电力系统的稳定运行，提高供电的安全性与可靠性。 关键词：变电站；继电保护；ｉＮ试经验 １概述 变电站是电力系统中的重要组成部分，只有保证变电站继电 保护装置运行的质量，才能够保证电力系统的可靠性。然而应该 怎样保证变电站继电保护装置运行的质量呢？这就需要技术人员 在变电站投入使用之前对羟基进行适当的调试，下文就变电站继 电保护装饰的调试方法以及注意事项进行合理分析，为继电保护 调试工作者提供参考性依据。 ２进行变电站继电保护调试前的准备工作 变电站继电保护调试工作是一项复杂的工作环节，因其涉及 到的范围广，交叉学科多，因此技术人员需要在此工作中花费大 量的时间，通过合理安排来完成其调试工作，首先，我们必须要根 据继电保护装置的实际情况来准备相应的资料以及设备仪器，主 要包括继电保护测验仪两个、数字式万用表一个、单模尾纤四根 （其长度不大于３ｍ）、试验电源一个、伏安特性调试试验仪一个、 大电流发生器一个、绝缘摇表一个、钳形相位表两个等。其次，在 对其进行调试之前，技术人员还应该认真熟悉其设计图纸，将施 工进度考虑在其中，从而编制科学的调试项目计划书。 ３继电保护调试工作的内容及注意事项 ３．１全面检查二次回路的接线情况 在调试继电保护装置之前，技术人员需要对装置的内部接线 情况以及外观进行全面检查，确保接线的正确性。一般情况下，技 术人员会采用对线法进行检查，这一方法还可以分为接入前对线 以及接入后对线两种。在线芯接人之前，技术人员需要保证电缆 线芯的两侧都不被接入，这一方法虽然能够得到高精准度的调试 结果，但是却加大了技术人员的工作量，在拆接的过程中容易出 现新的问题，对于其外观也有一定的影响。据此，技术人员一般会 在电缆线芯接入之前采取对线法进行检查。 而接人后对线法不需要对线芯进行回路隔离，与前述的接人 前对线法相反，这种对线方法的可以很快的得到调试结果，但是 无法保证调试结果的准确性。当调试结果不够准确时，技术人员 可以检查电缆线芯的编码来提高其准确度。 ３．２各线路、主变及电容器继电保护装置的调试工作 技术人员在调试继电保护装置的过程中，一般会按照装置附 带的说明书中说提供的图纸、保护功能等方法，采用相关的测试 仪器设备来对装置进行全面的检查，了解其运行的可靠性。在电 力系统中，各个线路、主变器以及电容器中的继电保护装置调试 的工作内容都大致类似，即对保护屏的外观及接线进行全面检 查、对绝缘设备进行全面检查、对你变电源进行检查、对装置的逻 辑进行检查、对装置的开关及传动设备进行全面的检验等。 ３．３对于站用直流电系统的调试工作 站用直流电力系统的调试工作一般包括以下几个内容：１）对 于蓄电池的充放电进行全面检查与试验。这一工作的目的是为了 明确蓄电池的电容量。当所有蓄电池连接在一起并放电视，要求 每一节电池的电流都相等，并且需要保证其放电的时间够长，电 压不可少于设计要求的最低电压。当放电超过８小时之后仍能够 继续放电，那么技术人员就可以确定蓄电池的电容量，但是技术 人员仍然需要对电池的电压进行检查，因为电池在放电的最后一 个小时，其电压会持续下降，最终导致电池寻坏。中途若有几节电 池不合格，去除不合格电池后，应注意重新连线不能造成短路，同 时放电电流可能会变小，排除这些因素后，在尽量缩短中断时间 且征得业主同意，可以考虑继续放电，否则应更换合格电池重做 试验。２）充电模块的稳压精度、稳流精度、纹波系数也需进行试 验，试验时一定要注意断开充电机和蓄电池的连接，仪器容量足 够时，可全部投入充电模块进行试验。 ３．４刀闸和断路器远动和现地操作调试 刀闸和断路器远动和现地操作调试内容包括：１）用相序表和 万用表分别检查各开关三相交流电源相序和电源电压；２）现地操 作各隔离刀闸和地刀以及断路器分合闸，检查它们的动作是否正 确；３）根据闭锁条件检查各断路器及刀闸的闭锁是否正确；４）检 查核对后台机全站隔离开关和断路器的动作状态和位置是否与 现场一致。 这里着重讲闭锁条件。断路器的闭锁比较简单，就是ＳＦ６闭 锁、储能机构闭锁及就地合闸闭锁（冷备用或检修态才一允许就地 合闸）。刀闸的闭锁相对复杂，但把握好原理和方法，依然可以做到 仅用两名试验人员半天时间即可将一个２２０ｋＶ￣所有刀闸闭锁试验 完毕。刀闸的原理较复杂处就在与刀闸和地刀的关系。只要记住断 路器和主变本体是非明显断开点，而刀闸是明显断开点就可以了。 不管哪个间隔的刀闸和地刀关系，我们通过寻找两侧明显断开点这 个方法，就能很快的找到和该设备有闭锁关系的设备。 ４电流电压互感器回路试验 ． 一次通流试验：为了确保止次回路不开路，相别正确和变比正 确，一次通流试验很重要。用大电流发生器（通常ＣＴ变比小于 ４０００１１，故选０—４００Ａ即可）给ＣＴ通一次电流，通过一次电流和二 次电流大小判断电流互感器变比是否正确，一次升流试验前，通 过使用钳形电流表（或相位表）在每个电流回路测试二次电流确 定相位的正确性；注意，测试二次电流时应所有相线（包括中性线） 均测试，因为当中心线虚接时（接触电阻较大，甚至没接通），试验 相电流会通过非试验相回流，而中性线无流或电流较小。 二次升压试验：为了确保电压互感器回路不短路、相位正确， 可以通过升二次电压试验来判断。试验中往往配合电压并列和切 换试验进行电压回路的全面检查。升二次电压试验是把端子箱以 后的二次电压回路全部连接好以后（注意拆除互感器本体的接 线，以免反送电），在一个电压回路集中点加上额定范围内的电 压，然后万用表检查每处电压的正确性。检查电压时容易忽略两 点：１）注意核对中性线，如果中性线与相线电压飘动，可能是中性 线虚接了；２）注意核对开口三角及线路电压。 ５结论 继电保护调试中牵涉面广、难度较大，需要细心和耐心去探 索和总结，希望本文能给同行一定的帮助。 参考文献 ［１］贾海韫．智能数字化变电站技术研究及应用【Ｄ］．北京：华北电力 大学（北京），２０１０． ［２】侯伟宏．数字化变电站系统的可靠性与安全性研究【Ｄ１．上海：上 海交通大学，２０１０． ［３］冯舒扬．数字化变电站的实现与保护配置探析【Ｄ】．广州：华南理 工大学。２０１０．
1 变电站继电保护装置调试
随着电力系统的不断发展，变电站及电力系统的继电保护装置得到了越来越广泛的应用。继电保护装置在电力系统中起到类似于安全阀的作用，一旦发生电力系统异常，保护装置可以及时检测到并采取保护措施，避免电力系统发生事故，确保了电力系统的稳定运行。因此，继电保护装置的准确、可靠、快速的运行是电力系统正常运行不可或缺的重要环节。
本文将以一个1000kV变电站为例，介绍其继电保护装置的调试过程。
一、前期准备
在开始调试之前，需要做好前期准备工作，包括：
1、确定调试方案：根据继电保护装置的类型、数量及其作用范围，制定调试方案。通常采用逐级调试，即从高压侧至低压侧逐个调试，同时也考虑到装置间的配合。
2、准备调试设备：按照调试方案，准备好需要使用的调试设备，如：合成电流源、合成电压源、CT/PT 校验装置、时序仪等。
3、明确调试步骤：按照调试方案，明确调试步骤和过程，编制调试表格和记录表格。
二、具体调试过程
1、重新校准 CT/PT：将 CT/PT 接线接好，并使用校验装置进行 CT/PT 的校验。校验的过程中，检查 CT/PT 的二次线圈接线是否正确，以及 CT/PT 是否存在短路、开路、断线等现象。 2 2、校验继电保护装置：将继电保护装置接线接好，并使用合成电流源和合成电压源进行调试。在调试的过程中，需要检查继电保护装置的所有参数是否符合要求，包括电气量的合理性、实际值与设置值的误差等。
3、测试继电保护装置的保护动作：在即时模拟损坏后，使保护装置动作，检测保护措施是否正确并记录数据和结果。
4、检查继电保护装置操作性能：检查继电保护装置的操作性能，如：操作面板的灵敏度、系统响应速度、寿命等。
5、记录调试过程：在调试过程中，需要记录调试结果和数据，包括保护装置的调试数据、现场观察的情况、操作面板的灵敏度、系统响应速度以及保护装置的动作数据等。
三、调试后工作
在调试结束后，应对调试结果进行分析和评估，对于调试出的问题及时处理，并对继电保护装置进行备案。如果需要进行二次检测，则需要重新进行校验，并重新制定调试方案。

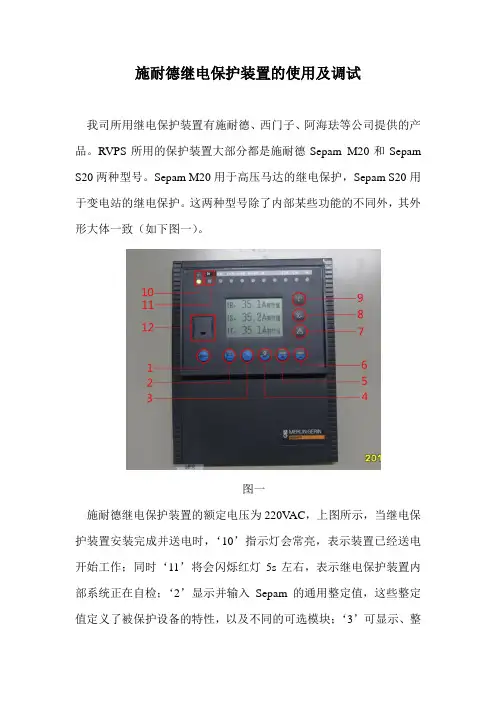

施耐德继电保护装置的使用及调试
我司所用继电保护装置有施耐德、西门子、阿海珐等公司提供的产品。RVPS所用的保护装置大部分都是施耐德Sepam M20和Sepam
S20两种型号。Sepam M20用于高压马达的继电保护，Sepam S20用于变电站的继电保护。这两种型号除了内部某些功能的不同外，其外形大体一致（如下图一）。
图一
施耐德继电保护装置的额定电压为220VAC，上图所示，当继电保护装置安装完成并送电时，‘10’指示灯会常亮，表示装置已经送电开始工作；同时‘11’将会闪烁红灯5s左右，表示继电保护装置内部系统正在自检；‘2’显示并输入Sepam的通用整定值，这些整定值定义了被保护设备的特性，以及不同的可选模块；‘3’可显示、整定、以及允许/禁止保护功能；‘4’‘5’键使得光标上下移动，方便参数各个功能的设置；‘6’为确认保护整定，参数整定和密码；当设置装置内部参数时，按‘1’，显示为下图二：
图二
本司保护装置的密码为‘0000’或‘9999’.当输入密码后，按‘6’键确认，即可进入参数设置页面，下图三所示。
图三
参数设置有两套分别为‘A’和‘B’，当我们执行‘A’时，所有在‘A’系统设置并且选择‘开’的参数功能将投入使用，如下图四所示‘1A’，‘开’、‘关’；‘SIT’表示此参数功能的动作曲线为‘定时限’，此外还有‘VIT’反时限曲线、‘EIT’极反时限、‘UIT’超反时限等曲线选择。
图四 在本司马达设置中，‘50/51 1A’代表的功能为‘过流’；‘50/51 2A’代表的功能是‘过流速断’；‘50N/51N 1A’代表的功能为‘零序’；
‘50N/51N 2A’代表的功能为‘零序速断’；‘46’ 代表的功能为‘负序’；‘49RMS’代表的功能为‘过载’；‘37’代表的功能为‘相欠电流’；‘48/51LR’代表的功能为‘启动超时，转子堵转’；‘27’代表的功能为‘欠压’；此外还有‘温度监视’等功能。Sepam S20除了有上述功能外，还有‘温度/瓦斯保护’功能。各个参数的设置要依据马达的功率，额定电流，实际使用状况等条件进行计算。例如P-401A马达额定功率为180KW，额定电流为41A，额定电压3.3KV。
《变电站二次设备调试方案》
一、项目背景
随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。二次设备是变电站实现自动化控制和保护的关键，对其进行准确、高效的调试是确保变电站正常运行的重要环节。本次调试项目涉及[具体变电站名称]的新建工程，该变电站的规模为[具体规模描述]，采用了先进的二次设备技术，旨在提高变电站的运行效率和可靠性。
二、施工步骤
1. 调试准备阶段
（1）熟悉设计图纸和技术资料，了解二次设备的原理、功能和接线方式。
（2）编制调试方案和调试计划，明确调试的项目、方法、标准和时间安排。
（3）准备调试所需的仪器仪表和工具，如示波器、万用表、继电保护测试仪等，并确保其精度和性能符合要求。
（4）对调试人员进行技术培训和安全交底，使其掌握调试方法和安全注意事项。
2. 外观检查
（1）检查二次设备的外观是否完好，有无损伤、变形和锈蚀等情况。
（2）检查设备的铭牌、标识和接线端子是否清晰、完整，与设计图纸是否一致。
（3）检查设备的接地是否良好，接地电阻是否符合要求。
3. 绝缘电阻测试
（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试项目包括交流回路对地、直流回路对地、交流回路与直流回路之间的绝缘电阻。
（2）测试时应将设备的电源断开，并将被测回路与其他回路隔离，确保测试结果准确可靠。
（3）绝缘电阻测试值应符合设备技术规范和相关标准的要求。
4. 通电检查
（1）在完成绝缘电阻测试并确认合格后，对二次设备进行通电检查。
（2）检查设备的电源电压是否正常，电源指示灯是否亮，设备是否有异常发热和噪声等情况。
（3）检查设备的操作面板和显示屏是否正常显示，各功能按键是否灵敏可靠。
5. 功能测试
（1）继电保护功能测试
- 根据继电保护装置的技术规范和设计要求，对其进行定值校验、动作时间测试、整组传动试验等。
- 测试时应模拟各种故障情况，如短路、接地、过负荷等，检查继电保护装置的动作是否正确、可靠。
