智能变电站继电保护调试方法及其应用

  • 格式：pdf
  • 大小：178.78 KB
  • 文档页数：2

智能变电站继电保护调试⽅法及其应⽤

2019-10-30

【摘 要】在继电保护技术快速发展的背景下，继电保护⼯作者⾯临了极⼤的挑战。本课题笔者在对智能变电站的特征进⾏分析的基础上，进⼀步分析了智能变电站继电保护调试⽅法，最后对智能变电站继电保护的应⽤进⾏了探究，希望以此为继电保护调试能⼒的提⾼提供⼀些具有价值性的参考依据。

【关键词】智能变电站；继电保护；应⽤

⼀、智能变电站的特征分析

智能变电站和传统变电站⽐较，具备诸多优点。智能变电站的技术特征主要有：

（⼀）数据收集具备数字化特征。以光电形式的互感设备为基础，让信号收集⼯作表现出数字化的特点，既能够使⼀次、⼆次电⽓体系的连接更具合理性与⾼效性，⼜能够使其测算的精确度⼤⼤提升，进⽽使信息的集成化更加规范及⾼效。

（⼆）系统分层具备分布化特征。分布化的分层体系能够使配置实现分布式，该配置所针对的对象是⽬标配置，通过对中央处理器模式的利⽤，使分布式的体系内部设备能够以单独的⽅式进⾏信息处理及相关计算⼯序。

（三）信息交流具备⽹络化[2]。通常情况下，变电站在数字⾃动化体系中完成信息传统⼯序时，主要体现为各层间的信息交换及相互通讯等，其中在过程阶段，其智能传感设备和间隔层当中的设备主要的⼯作是实现相关数据的互相交换。

⼆、智能变电站继电保护调试⽅法分析

（⼀）基于保护装置元件的调试

对于智能变电站保护装置元件，在调试前第⼀步需仔细检查相关设备，保证插件的完好⽆损，同时对于有⽆压板松动现象进⾏检查。进⽽检查其直流回路的绝缘状态，⾸先将装置的电源切断，并将逻辑插件拔出。最后，对装置当中的零漂值进⾏确认，⾸先将端⼦排内的电压回路进⾏短接，并将电流切断，以直接的⽅式对电压与电流的零漂值进⾏观察。对智能变电站相关设备检查完成之后，需对保护定值进⾏校验[3]。校验的内容主要为纵联差动保护定值、零序过流定值及PT 断线相过流等。将各项保护定值的校验完成后，对光纤通道进⾏联调，在联调前需保证光纤通道连接⽅⾯的正常性，此时指⽰灯处于熄灭状态，并且不存在异常警告；其步骤主要为⾸先检测侧电流与差流，进⼀步联调两侧设备纵联差动保护功能。

（⼆）基于通道的调试

对于智能变电站通道调试，需遵循⼀定的步骤，⾸先需对设备的⼯作状态进⾏判断，保证基于保护设备当中的光纤通道在连接⽅⾯的正常性，并且不存在异常警告；若异常指⽰灯亮起，便表明相关通道状态计数不具稳定性。另外，对于智能变电站通道调试前，需对设备光纤头进⾏清洁处理，若在通道中还存在其他的接⼝设备，此时需要使这些接⼝设备具备良好的接地状态。

（三）基于GOOSE 的调试

对于设备中的菜单栏，在调试前需对GOOSE的通信状态及报⽂统计进⾏完善配置，保证不存在警告信号。所存在的⽹络风暴报警包括：GOOSE-A、GOOSE-B ⽹⽹络风暴报警等。对于COOSE调试的发送功能，是对模块的发送给予充分⽀持的，它最多可同时⽀持8个发送模块进⾏发送。为了使现场调试更具便利性，可配置多个发送压板。若在调试中，相应的发送压板退出使⽤，此时相关的GOOSE发送信息也需以清零的⽅式进⾏及时处理。另外，需充分注意的是，GOOSE不但拥有发送功能，⽽且它还具备极强的接收功能。

三、智能变电站继电保护的应⽤探究

（⼀）智能变电站继电保护应⽤的具体步骤

在智能变电站继电保护应⽤过程中，最为重要的便是GOOSE连线的功能，需使⽤硬电缆接线的连线⽅法，在对数字信号采集完毕之后，以打包为数据集的⽅式向外部进⾏传输。对于智能变电站的接收⽅，是只接收当中的部分信号的，所以GOOSE连线在进⾏功能配置前，接收⽅需对外部信号及内部信号进⾏优先添加，此时需充分注意：对于相同的外部信号是不能够与2个内部信号发⽣连接的，同时，⼀样的内部信号也不能够和2个外部信号产⽣连接。可通过⽇志窗⼝对详细记录进⾏查看，并且通过此功能可使内部信号完成添加⼯序。如图1，为母差GOOSE发送数据集成员图⽰。

图1·母差GOOSE发送数据集成员图⽰

（⼆）相关案例分析1、案例分析：有⼀条220kV线路的保护装置，对它的开⼊量通道进⾏测试，通过智能继电保护校验仪进⾏检查，发现出现异常现象，校验仪已经开始检查线路保护，但是基于保护装置内部却没有相应的开⼊信息。2、解决⽅案：⾸先检查校验仪的61850配置，经反复检验后确定配置没有问题；光⽹⼝灯出现持续闪烁，由此表明基于硬件⼝中的数据信息发送不存在故障。进⼀步对模型⽂件的相关配置进⾏分析，将母差的模型⽂件打开，并找出相应的数据集。

以依次的顺序找出线路2的出⼝节点，将模型⽂件打开，发现基于发送数据集成员当中External Signal ReferenceName、External signal IED Name和母差模型⽂件⼀致性极⾼。进⽽对母差模型⽂件的内容进⾏查看，发现基于母差模型的出⼝位置有2个跳闸数据集存在⼀致性，分别为：dscGOOSE1 和 dscGOOSE；但是，母差发送的数据集实际上为dscGOOSE1，从中可知主要是因为名称的不相同⽽导致GOOSE开⼊发⽣异常状况。最后，查阅了设备说明书，发现此类型的线路保护状体是存在特殊要求的，既需校队GOOSE的基本参数，⼜需判别数据集名；假如数据集名存在不⼀致情况，那么开⼊便会闭锁，进⽽导致没有办法正常显⽰。

四、结语

通过本课题的探究，认识到在社会经济⽇益发达的背景下，变电站数字化及智能化应⽤技术变得越来越成熟，数字化变电站的应⽤也更具⼴泛性，同时⼈们对⽇常⽤电的稳定性及安全性也有着极⾼的要求。因此，相关⼯作⼈员在智能变电站继电保护调试⼯作中，需深⼊了解相关调试⽅法，并掌握智能变电站继电保护的应⽤，以此使⼈们的⽤电需求得到充分满⾜，进⼀步为智能变电站的稳健发展起到推波助澜的作⽤。

参考⽂献：[1]孙彦亮.韩桢.智能变电站继电保护调试技术探析[J].科技创新导报，2013，25：67-69.

[2]翟红侠.魏杰.⼀种智能化变电站继电保护调试⽅法浅析[J].电⼦制作，2014，01：28-23.

[3]常⼩亮.时运瑞.刍议智能变电站继电保护的调试⽅法[J].通讯世界，2014，06：71-72.

作者简介：

张翔（1984―），男，天津⼈，⼯作单位：天津送变电⼯程公司，职务：调试⼯程师，研究⽅向：继电保护。

注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。0

好⽂章需要你的⿎励

你需要服务吗？

提供⼀对⼀服务，获得独家原创范⽂

了解详情

期刊发表服务，轻松见刊

提供论⽂发表指导服务，1~3⽉即可见刊

了解详情

被举报⽂档标题：智能变电站继电保护调试⽅法及其应⽤

被举报⽂档地址：

合集下载

变电站继电保护装置调试

变电站继电保护装置调试

1 变电站继电保护装置调试

随着电力系统的不断发展，变电站及电力系统的继电保护装置得到了越来越广泛的应用。继电保护装置在电力系统中起到类似于安全阀的作用，一旦发生电力系统异常，保护装置可以及时检测到并采取保护措施，避免电力系统发生事故，确保了电力系统的稳定运行。因此，继电保护装置的准确、可靠、快速的运行是电力系统正常运行不可或缺的重要环节。

本文将以一个1000kV变电站为例，介绍其继电保护装置的调试过程。

一、前期准备

在开始调试之前，需要做好前期准备工作，包括：

1、确定调试方案：根据继电保护装置的类型、数量及其作用范围，制定调试方案。通常采用逐级调试，即从高压侧至低压侧逐个调试，同时也考虑到装置间的配合。

2、准备调试设备：按照调试方案，准备好需要使用的调试设备，如：合成电流源、合成电压源、CT/PT 校验装置、时序仪等。

3、明确调试步骤：按照调试方案，明确调试步骤和过程，编制调试表格和记录表格。

二、具体调试过程

1、重新校准 CT/PT：将 CT/PT 接线接好，并使用校验装置进行 CT/PT 的校验。校验的过程中，检查 CT/PT 的二次线圈接线是否正确，以及 CT/PT 是否存在短路、开路、断线等现象。 2 2、校验继电保护装置：将继电保护装置接线接好，并使用合成电流源和合成电压源进行调试。在调试的过程中，需要检查继电保护装置的所有参数是否符合要求，包括电气量的合理性、实际值与设置值的误差等。

3、测试继电保护装置的保护动作：在即时模拟损坏后，使保护装置动作，检测保护措施是否正确并记录数据和结果。

4、检查继电保护装置操作性能：检查继电保护装置的操作性能，如：操作面板的灵敏度、系统响应速度、寿命等。

5、记录调试过程：在调试过程中，需要记录调试结果和数据，包括保护装置的调试数据、现场观察的情况、操作面板的灵敏度、系统响应速度以及保护装置的动作数据等。

三、调试后工作

在调试结束后，应对调试结果进行分析和评估，对于调试出的问题及时处理，并对继电保护装置进行备案。如果需要进行二次检测，则需要重新进行校验，并重新制定调试方案。

智能变电站继电保护调试方法及其应用探析

智能变电站继电保护调试方法及其应用探析

智能变电站继电保护调试方法及其应用探析

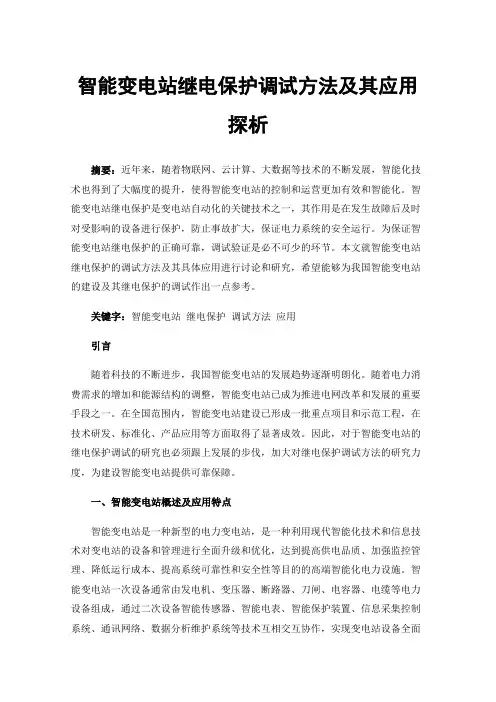

摘要：近年来，随着物联网、云计算、大数据等技术的不断发展，智能化技术也得到了大幅度的提升，使得智能变电站的控制和运营更加有效和智能化。智能变电站继电保护是变电站自动化的关键技术之一，其作用是在发生故障后及时对受影响的设备进行保护，防止事故扩大，保证电力系统的安全运行。为保证智能变电站继电保护的正确可靠，调试验证是必不可少的环节。本文就智能变电站继电保护的调试方法及其具体应用进行讨论和研究，希望能够为我国智能变电站的建设及其继电保护的调试作出一点参考。

关键字：智能变电站 继电保护 调试方法 应用

引言

随着科技的不断进步，我国智能变电站的发展趋势逐渐明朗化。随着电力消费需求的增加和能源结构的调整，智能变电站已成为推进电网改革和发展的重要手段之一。在全国范围内，智能变电站建设已形成一批重点项目和示范工程，在技术研发、标准化、产品应用等方面取得了显著成效。因此，对于智能变电站的继电保护调试的研究也必须跟上发展的步伐，加大对继电保护调试方法的研究力度，为建设智能变电站提供可靠保障。

一、智能变电站概述及应用特点

智能变电站是一种新型的电力变电站，是一种利用现代智能化技术和信息技术对变电站的设备和管理进行全面升级和优化，达到提高供电品质、加强监控管理、降低运行成本、提高系统可靠性和安全性等目的的高端智能化电力设施。智能变电站一次设备通常由发电机、变压器、断路器、刀闸、电容器、电缆等电力设备组成，通过二次设备智能传感器、智能电表、智能保护装置、信息采集控制系统、通讯网络、数据分析维护系统等技术互相交互协作，实现变电站设备全面自动化、数字化、智能化。智能变电站所应用的现代化技术包括智能感应继电器、智能仪表、无线传感器网络、信息采集处理系统和移动通讯等。其中，智能继电器是智能变电站的核心元件，它能够接收、处理、控制信号，完成对变电站的操作、调节、保护等任务。同时，智能继电器还能够实现相邻变电站之间的通信，以便能够有效地协调各个方面的工作。

浅析智能变电站继电保护

浅析智能变电站继电保护

浅析智能变电站继电保护

智能变电站是智能电网的重要支撑节点，建设智能变电站具有重大的技术和经济意义。作为各项新技术推动下的智能变电站，其发展必然会经历一个长期的阶段，而随着智能电网和技术的进步，关于智能变电站的技术规范也会在实践中逐步完善。本文从智能变电站的架构体系出发分析其关键技术，对智能变电站重要技术进行了简单分析。

标签： 智能；变电站；保护

随着智能电网发展，传统型继电保护配置不足逐渐显现出来：传统继电保护配置中，不同配置间没有统一协议，只能靠特定参数值相配合。为了保证保护动作选择性，不可避免要对多种继电保护设备多次调试，相互迁就。但是我国电力供求状况呈逆向分布，发电站主要分布在西、北部，用电大户集中在中、东部和南部沿海地区，供求两地相距甚远，要求采用远距离，超高压或特高压的输电方式来达到供求关系平衡。智能电网时代要求建立与其匹配的智能继电保护，而广域信息交互技术的出现为智能继电保护发展提供了可能性。

一、智能变电站的继电保护配置机构。

智能变电站的是在自动化一次设备基础上加上网络化二次设备，以IEC61850通信规范为前提，实现信息的共享和交互性，并具有继电保护和数据管理等功能的现代化变电站。智能变电站可以分为三个层次，即现场间断层装置、中间网络通信层、后台的操作层。过程层包括合并单元、智能终端和接口设备，其核心设备是交换机。间隔层承担着对设备进行保护和控制的作用，对间隔层数据的实时采集以及控制命令发出的优先级别等，开展操作同期以及其他控制功能，承担承上启下的通信功能。控制层的主要设备是主机、运动装置、规约转换器等。主要功能是，对全站数据信息的实时汇总，对数据库的刷新，并把收集到的信息传送到监控中心接受指令，向间隔层和过程层传递指令。另外，可以根据不同运行方式，预先结合离线定制整定算法，确定几套定值整定方案，确定系统运行中发生状况时，保护相应切换到预先设定好的一套定值区。

智能变电站按照对象进行保护装置的配置，如主变保护、线路保护、母线保护等，和采用常规互感器时一样，只不过将原来保护装置的交流量输入插件更换为数据采集光纤接口，用以太网统一传输GOOSE以及采样值。

智能变电站继电保护调试方法及其应用

智能变电站继电保护调试方法及其应用

智能变电站继电保护调试方法及其应用

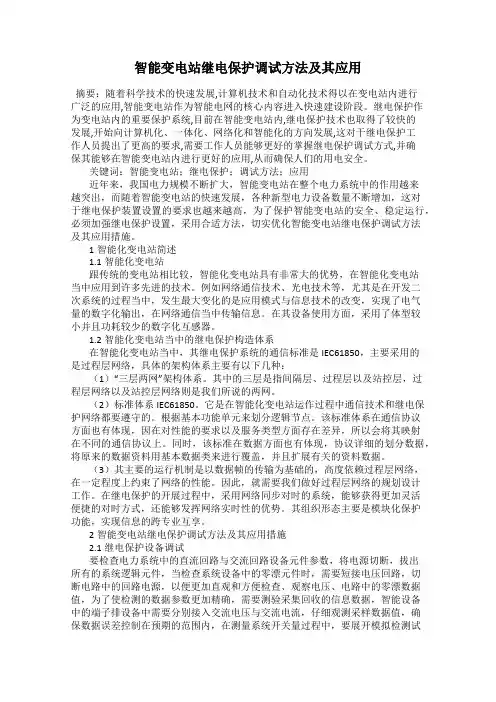

摘要：随着科学技术的快速发展,计算机技术和自动化技术得以在变电站内进行广泛的应用,智能变电站作为智能电网的核心内容进入快速建设阶段。继电保护作为变电站内的重要保护系统,目前在智能变电站内,继电保护技术也取得了较快的发展,开始向计算机化、一体化、网络化和智能化的方向发展,这对于继电保护工作人员提出了更高的要求,需要工作人员能够更好的掌握继电保护调试方式,并确保其能够在智能变电站内进行更好的应用,从而确保人们的用电安全。
