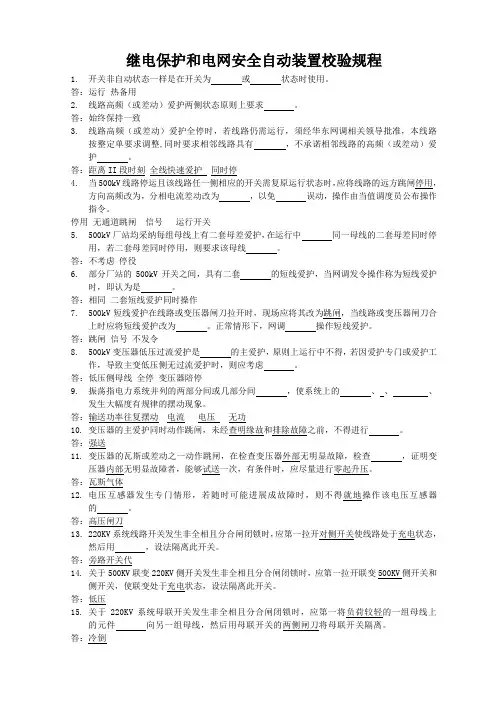

{安全管理制度}继电保护和电网安全自动装置校验规程
- 格式：docx
- 大小：92.43 KB
- 文档页数：7
{安全管理制度}继电保护和电网安全自动装置校验规程
答：冷倒
1. 对于 220KV 系统旁路开关发生非全相且分合闸闭锁时，用 的两侧闸刀将旁路开关隔离。
答：旁路开关
2. 对于线路高电阻性接地故障，由 带较长时限切除。答：(方向零序电流保护)
3. 线路保护和远方跳闸的通道方式有 。
答：(光纤专用芯、复用载波、复用数字微波、复用光纤的 PCM)
4. 500kV 线路高频保护与通讯复用载波机，采用 )耦合，一般取(A、B 两相)。载波机工作原理采用移频键控方式，即正常有 (监频)；故障时，频率跃变，发 (跳频)。不同原理的载波机移频键控数或方式也不相同。
答：相—相
5. 一般情况，开关失灵保护由线路、母线、短线、变压器差动等保护起动，加上本身的 ，瞬时再跳本开关，经延时跳本开关三相及相邻开关
答：相电流判别
6. 华东电网主系统 220kV 线路均设置 高频保护，实现线路主保护的双重化。一般情况下，应至少有一套主保护投入运行，旁路开关代出线开关运行时，通常(高频闭锁)
保护切至旁路开关。
答：(二套)
7. 距离保护为变压器的主要后备保护，两侧距离保护方向均指向 ，不作为变压器低压侧故障的后备。
答：(变压器)
8. 继电保护装置必须满足 、 、 和 四个基本要求。答：选择性快速性灵敏性可靠性
9. 电力系统发生短路时，通常有 、 及电流与电压间 改变等现象。答：电流增大电压降低相位角
10. 后备保护分为 和 。答：近后备远后备
11. 变压器的外部故障有： 和 短路，外部相间短路引起的 和外部接地短路引起的 和中性点。
答：套管引出线过电流过电流过电压
12. 轻瓦斯保护应动作于 ，重瓦斯保护应动作于 。答：信号跳闸
13. 过流保护的动作电流按 来整定。答：躲过最大负荷电流
14. 距离保护就是反映 至 的距离，并根据这距离的 确定动作时限的一种保护装置。
15. 电力系统的暂态过程有三种：即（波）过程、（电磁暂态）过程和 过程。答：（机电暂态）
16. 500kV 线路高频保护停，要求 陪停。500kV 母线差动保护全停，要求（母线）陪停。
（线路）
17. 电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能
随负荷或电压进行调整,应避免经 或多级变压器传送无功功率。答：长距离线路
18. 高压断路器主要由 部分、 部分、 部分和 部分四部分组成。答：
导流绝缘灭弧操作机构
19. 隔离开关没有专门的 装置，所以不能用它来接通和切断负载电流和短路电流。但可以在设备检修时造成 ，使检修设备与带电设备 。
答：灭弧明显断开点隔离
20. 电压互感器的二次侧不得 ，其外壳及二次侧必须 。答：短路可靠接地
21. 电压互感器的一次侧中性点接地属于 接地。答：工作
22. 电流互感器的二次回路的阻抗 ，在正常工作情况下接近于 状态。答：很小短路
23. 电压互感器在正常运行时，其二次侧电压为 V。答：100
24. 衡量电能质量的三个参数是 、 、 。答：电压频率波形
25. 距离保护是反映保护安装处 的距离，并根据这距离的远近 来确定保护范围的 一种装置。
答：至故障点
二、选择题
1. 三相对称负荷星型接线时，线电压的最大值是相电压有效值的（D）倍。
（A）√3；（B）1；（C）1/√3；（D）√3。
2. 对称三相电源三角形连接时，线电压是（A）
（A）相电压(B)2 倍的相电压(C)3 倍的相电压(D)√3 倍的相电压
3. 纯电感在电路中是（B）元件。
（A）耗能；（B）不耗能；（C）发电；（D）发热。
4. 三相对称负载的功率 P=3UICosΦ，其中Φ角是（B）的相位角。
（A）线电压与线电流之间（B）相电压与对应的相电流之间（C）线电压与相电流之间
5. 变压器负载为纯电阻时，输入功率性质（B）。
（A）无功功率；（B）有功功率；（C）感性；（D）容性。
6. 选择断路器遮断容量应根据其安装处（C）来决定。
（A）变压器的容量（B）最大负荷（C）最大短路电流（D）最小短路电流
7. 图 A-1 中互感器绕组的同名端是（B）。
（A）1 和 2（B）3 和 1（C）3 和 4（D）2 和 3
8．电压互感器的变比与其匝数比相比较，则变比（A）匝数比
（A）大于（B）小于（C）等于（D）不变
9. 测量电流互感器极性的目的是为了（B）。
（A）满足负载的要求（B）保证外部接线正确（C）提高保护装置动作的灵敏度
10. 计量电能表要求采用（B）级的电流互感器。
（A）0.2（B）0.5（C）1（D）3
11.断路器均压电容的作用（A）。
（A）电压分布均匀；（B）提高恢复电压速度；（C）提高断路器开断能力；（D）减小开断电流。
12. 标志断路器开合短路故障能力的数据是（A）。
（A）额定短路开合电流的峰值（B）最大单相短路电流（C）断路电压（D）最大运行负荷电流
13. 开关柜母线检修，应（C），将母线可靠接地。
（A）母线侧静触头装接地线（B）将接地小车摇进至工作位置
（C）将接地小车接地后摇进至母线侧接地工作位置
14. 变压器二次电流增加时，一次测电流（C）
(A)减少(B)不变(C)随之增加(D)不一定变
15. 变压器空载合闸时，励磁涌流的大小与（B）有关
（A）断路器合闸快（B）合闸初相角（C）绕组的形式（D）合闸慢
三、判断题
1. 一般在小电流接地系统中发生单相接地故障时，保护装置应动作，使开关跳闸。（×）
2. 电力系统的中性点接地方式，有大接地电流系统和小接地电流系统两种方式。（√）
3. 电力系统的中性点，经消弧线圈接地的系统称为大电流接地系统。（×）
4. 在中性点不接地的系统中，发生单相接地故障时，其线电压不变。（√）
5. 在中性点直接接地的系统中，发生单相接地故障，非故障相对地电压将升高。（×）
6. 在查找直流接地采取拉路寻找分段的处理方法时，应以先信号和照明部分后操作部分，
先室内部分后室外部分为原则。（×）
7. 硅整流装置的输出电压不受电网电压的影响。（×）
8. 停用备用电源自动投入装置时，应先停用电压回路。（×）
9. 电容式的重合闸只能重合一次，且操作把手拉闸不重合。（√）
10. 浮充电压为了补偿蓄电池的自放电损耗，使蓄电池组经常处于完全充电状态。（√）
11. 普通重合闸的复归时间取决于重合闸中电容的充电时间。（√）
四、简答题
1、大电网的优越性有哪些？（说出其中 3 至 4 条）
答：（1）可以合理利用能源，加强环境保护，有利于电力工业的可持续发展。
（2） 可安装大容量、高效能火电机组、水电机组和核电机组，有利于降低造价，节约能源，
加快电力建设速度。
（3） 可以利用时差、温差，错开用电高峰，利用各地区用电的非同时性进行负荷调整，减少备用容量和装机容量。
（4） 可以在各地区之间互供电力、互通有无、互为备用，可减少事故备用容量，增强抵御事故能力，提高电网安全水平和供电可靠性。
（5） 能承受较大的冲击负荷，有利于改善电能质量。
（6） 可以跨流域调节水电，并在更大范围内进行水火电经济调度，取得更大的经济效益。
2、什么是电网的安全运行？
答：是指电网按照有关规定连续、稳定、正常运行。
3、什么是电网的优质运行？
答：是指电网运行的频率、电压和谐波分量等质量指标符合国家规定的标准。
4、什么是电网的经济运行？
答：是指电网在供电成本最低或发电能源消耗率及网损率最小的条件下运行。
6、采用高电压输电有哪些优点？
答：可减少线路功率损耗，降低网损率，可长距离输电，可提高电网稳定性
7、输电线路的线损与哪些因素有关？
答：影响线损的因素：
线路长度、导线材料、导线截面积、输电电流
8、电网无功补偿的原则是什么?
答：电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑，并应能随负荷或电压进行调整，保证系统各枢纽电的电压在正常和事故后均能满足规定的要求，避免经长距离线路或多级变压器传送无功功率。
9、什么是动力系统、电力系统、电力网?
答：通常把发电企业的动力设施、设
备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统，把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一褴体称为电力网。
10、电网无功补偿的原则是什么?
答 t 电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑，并应能随负荷或电压进行调整，保证系统各枢纽电的电压在正常和事故后均能满足规定的要求，避免经长距离线路或多级变压器传送无功功率。
五、分析
1. 开关非全相运行且分合闸闭锁处理原则？
220KV 系统线路开关发生非全相且分合闸闭锁时，应首先拉开对侧开关使线路处于充电状态， 然后用旁路开关代，设法隔离此开关。
对于 500KV 联变 220KV 侧开关发生非全相且分合闸闭锁时，应首先拉开联变 500KV 侧开关和低压侧开关，使联变处于充电状态，设法隔离此开关。
对于 220KV 系统母联开关发生非全相且分合闸闭锁时，应首先将负荷较轻的一组母线上的元件冷倒向另一组母线，然后用母联开关的两侧闸刀将母联开关隔离。
对于 220KV 系统旁路开关发生非全相且分合闸闭锁时，用旁路开关的两侧闸刀将旁路开关隔离。
对于接线方式为双母线带旁路的 500KV 系统开关发生非全相且分合闸闭锁时，处理方法同前。对于接线方式为 3／2 接线的 500KV 系统开关发生非全相且分合闸闭锁时，当结线在三串及以上时对运行元件影响较小时，可以采用两侧闸刀将该开关隔离；否则采取切断与该开关有联系的所有电源的方法来隔离此开关。
2. 试分析直流系统两点接地为什么有时造成开关误跳闸？有时造成开关拒距跳闸？画图举例说明。
答：（1）两点接地可能造成开关误跳闸。
如图所示，当直流接地发生在 A、B 两点时，将电流继电器 1LJ、2LJ 触点短接，而将中间继电器起动，ZJ 触点闭合使开关跳闸，造成开关误跳闸。
（2）两点接地可能造成开关距跳闸。
如图所示，当直流接地发生在 B、C 两点或 D、C 两点时，可能造成开关距跳闸。
+KM--KM
