卧螺离心机工作原理

卧螺离心机在污泥脱水中的应用

1.构成及工作原理

1.1机组构成

卧螺离心污泥脱水机组主要由卧螺离心机、全自动絮凝剂制备投加装置、污泥粉碎切割机、进泥泵、加药泵、单螺杆污泥输送泵、流量计和全自动控制系统等构成。

1.2工艺流程

1.3 工作原理

卧螺离心机是卧式螺旋卸料离心机的简称，主要由高速旋转的转鼓，与转鼓转向相同转速略低的螺旋和差速器等部件组成。

当污泥进入离心机转鼓腔后，高速旋转的转鼓产生强大的离心力，污泥颗粒由于密度大，离心力也大，因此污泥被甩贴在转鼓内壁上，形成固环层；而水的密度较小，离心力也小，只能在固环层内侧形成液环层。由于螺旋和转鼓的转速不同，二者存在相对运动(即差转速，把沉积在转鼓内壁的污泥推向转鼓小端出口处排出，分离出的水从转鼓的另一端排出。差速器的作用是使转鼓和螺旋之间形成一定的转差速。污泥中投加絮凝剂，以产生絮凝作用，使分散的污泥颗粒聚集产生较大的絮凝体，加速泥水分离。

2.卧螺离心机运行参数的调整及处理效果

2.1 转鼓转速的选择

转鼓的转速可在1000 rpm～2800 rpm 之间进行调节，增加离心机的转速，作用在污泥上的离心力也相应增加，可以使污泥进一步脱水。但如果作用力太大，可能导致污泥絮体分解破碎，反而影响脱水效果；并且，随着转速的增加，设备的机械磨损也大大增加。综合上述因素考虑，在实际应用中，转鼓转速设定在2200rpm～2400rpm 之间。

2.2 干固体负荷的确定

干固体负荷是指每小时处理的不挥发固体重量，以KgDS(干污泥/h 表示。调整离心机的干固体负荷，对污泥脱水效果有很大影响，当进泥流量（即“水力负荷”）达到一定程度，所带入的悬浮物含量超过了离心机所能承受的最大干固体负荷时，会造成泥饼含水率增加，上清液带泥增多，此时应该减少进泥流量，使离心机脱出的上清液清澈。

在实际运行中，必须通过调整水力负荷，来保证进入离心机干固体负荷不超过离心机的最大承受能力，否则，多余的干固体将从上清液中排出，上清液的悬浮物会急剧增多，但脱水泥饼的产量并没有增加。当离心机砖鼓转速增加时，干固体负荷也会相应增加。 2.3 絮凝剂投加位置的确定

--浙江杰能环保科技设备有限公司

1

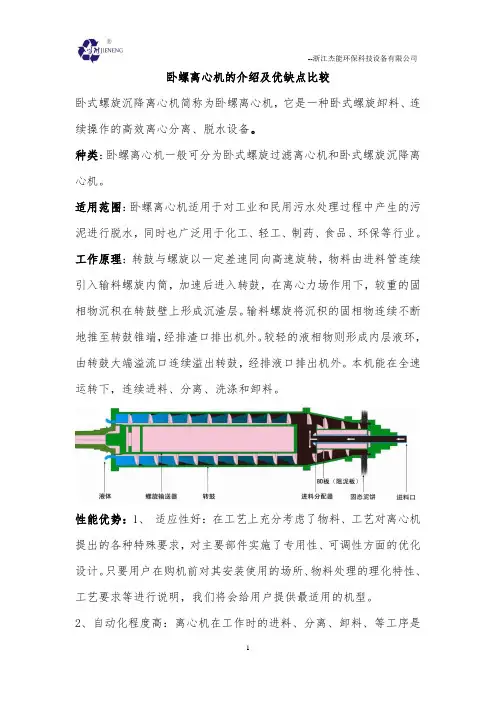

卧螺离心机的介绍及优缺点比较

卧式螺旋沉降离心机简称为卧螺离心机，它是一种卧式螺旋卸料、连续操作的高效离心分离、脱水设备。

种类：卧螺离心机一般可分为卧式螺旋过滤离心机和卧式螺旋沉降离心机。

适用范围：卧螺离心机适用于对工业和民用污水处理过程中产生的污泥进行脱水，同时也广泛用于化工、轻工、制药、食品、环保等行业。

工作原理：转鼓与螺旋以一定差速同向高速旋转，物料由进料管连续引入输料螺旋内筒，加速后进入转鼓，在离心力场作用下，较重的固相物沉积在转鼓壁上形成沉渣层。输料螺旋将沉积的固相物连续不断地推至转鼓锥端，经排渣口排出机外。较轻的液相物则形成内层液环，由转鼓大端溢流口连续溢出转鼓，经排液口排出机外。本机能在全速运转下，连续进料、分离、洗涤和卸料。

性能优势：1、 适应性好：在工艺上充分考虑了物料、工艺对离心机提出的各种特殊要求，对主要部件实施了专用性、可调性方面的优化设计。只要用户在购机前对其安装使用的场所、物料处理的理化特性、工艺要求等进行说明，我们将会给用户提供最适用的机型。

2、自动化程度高：离心机在工作时的进料、分离、卸料、等工序是

--浙江杰能环保科技设备有限公司

2

在高速运转下连续自动进行的。采用可编程序控制器实现离心分离和离心冲洗过程的自动控制。

3、运行稳定性好：离心机使用的差速器为摆线轮差速器或行星轮差速器，具有扭矩大、调节范围广等特点。

4、工艺性强：离心机采用双电机双变频能量反馈差转速系统控制，对差转速进行柔性无级调节，并根据物料的变化随时调节差转速。真正的节能产品。

卧螺离心机差速器工作原理

嘿，你知道卧螺离心机不？那家伙在好多领域可都是大功臣呢！而卧螺离心机里有个超重要的部件，叫差速器。这差速器到底是咋工作的呢？咱今天就来好好唠唠。

咱先打个比方哈，这卧螺离心机的差速器就像是一个超级聪明的协调员。你想啊，要是没有它，那卧螺离心机不就乱套了嘛。就好比一辆车没有了方向盘，那还不得瞎跑啊。

差速器主要是干啥的呢？简单来说，就是让卧螺离心机的转鼓和螺旋输送器以不同的速度旋转。这可厉害了，为啥呢？你想想看，要是它们俩速度一样，那还能起到分离的作用吗？肯定不行啊！所以差速器就得发挥它的神奇作用，让它们各转各的，还得配合得恰到好处。

那它是怎么做到的呢？这里面可就有门道了。差速器里面有一堆复杂的齿轮啊、轴啊啥的。这些东西就像一群小士兵，听从差速器这个大将军的指挥。当卧螺离心机开始工作的时候，差速器就开始发号施令了。

转鼓转得快一点，螺旋输送器就得慢一点；转鼓转得慢一点，螺旋输送器就得快一点。这就跟跳舞似的，得有节奏，不能乱了步伐。要是乱了，那可就糟糕了。

差速器的工作原理其实也不复杂，就是通过齿轮的啮合和传动来实现不同速度的输出。但是这里面的学问可大了去了。齿轮的大小、形状、齿数啥的，都得经过精心设计。不然的话，差速器可就不好使了。

你说这差速器像不像一个魔法师？它能把一种速度变成两种不同的速度，还能让它们配合得那么好。真是让人佩服啊！

而且啊，差速器还得特别耐用。因为卧螺离心机工作的时候，那可是高强度的。要是差速器不结实，那不得经常坏啊。这就跟人一样，得有个好身体，才能干活嘛。

差速器的精度也很重要哦。要是精度不够，那转鼓和螺旋输送器的速度就控制不好。这就好比做饭放盐，多一点少一点都不行。得刚刚好，才能做出美味的饭菜。

卧螺离心机的差速器那可真是个了不起的东西。它默默地工作着，为卧螺离心机的高效运行立下了汗马功劳。没有它，卧螺离心机可就玩不转了。所以啊，咱可不能小看了这个小小的差速器。它虽然不起眼，但是作用可大着呢！它就像一颗小小的螺丝钉，虽然小，但是却不可或缺。要是没有它，整个机器都可能瘫痪。所以说，差速器是卧螺离心机的核心部件之一，一点都不为过。

卧螺离心机知识

青岛明月海藻集团有限公司

卧式螺旋卸料沉降离心基础知识

（2012）

一、工作原理

物料在高速旋转产生的离心力作用下，立即被转入转鼓腔内。固体颗粒由于比重较大，离心力也大，因此被甩贴在转鼓内壁上，形成固体层;水分由于密度较小，离心力小，因此只能在固体层内侧形成液体层。固体层的污泥在螺旋输送器的缓慢推动下，被输送到转鼓锥端，经转鼓周围的出口连续排出；液体层的液体则由堰口连续”溢流“排至转鼓外，形成分离液，然后汇集起来，靠重力排出脱水机外。进料方向与污泥固体的输送方向一致，即进料口和出渣口分别在转鼓的两端时，称为顺流式离心机；当进泥方向与污泥固体的输送方向相反，即进料口和排渣口在转鼓的同一端时，它称为逆流式离心机。

二、基本结构

2.1进料口

离心机日常操作和保养

离心机须有专门的操作人员及维护人员，操作人员应每班检查，记录机器的流量，主轴

承座的振动，轴承温度，工作电流等数据。每次停机前应将转鼓与螺旋内的沉渣冲洗干净，

以免转鼓与螺旋内因积料而引起下次启动时机器的振动加剧，如遇电流突然升高时，应立即关闭进料系统，打开清洗阀清洗螺旋至工作电流恢复正常后卧螺才能继续通料，反之则说明卧螺已有故障，需查明原因排除故障后方能再次开机。

1 启动前准备工作

1.1检查要点 确认离心机设备及其接口按照设备外形图正确、完整的安装就位；

若机器为液压驱动，检查液压站内是否有充足的液压油（T68或46号抗磨液压油，品

牌建议为长城或壳牌），具体参照液压站说明书； ?

2.2固相出口

小端支承轴

小端深沟球轴承

主轴承

调节环

小端支承轴挡板

大法兰

深沟球轴承

调节环

挡板 主轴承

大端螺旋轴承外圈 滚针轴承外圈

轴承

固定环

顶盖

2.3螺旋端口（小端）

三、日常操作和维护 3.1 检查准备

3.1.1确认离心机设备及其接口按照设备外形图正确、完整的安装就位；

3.1.2确认机器旋转方向是否按照皮带罩上箭头指示方向； 3.1.3确认离心机控制系统各项功能显示正常运行； 3.1.4确认设备管道、阀门等管件等完好、无泄漏； 3.1.5确认离心机已经按照要求的方法正确润滑。 3.1.6检查转鼓在双向是否可以自由地转动；
