卧螺离心机工作原理图

卧螺离心机在污泥脱水中的应用

1.构成及工作原理

1.1机组构成

卧螺离心污泥脱水机组主要由卧螺离心机、全自动絮凝剂制备投加装置、污泥粉碎切割机、进泥泵、加药泵、单螺杆污泥输送泵、流量计和全自动控制系统等构成。

1.2工艺流程

1.3 工作原理

卧螺离心机是卧式螺旋卸料离心机的简称，主要由高速旋转的转鼓，与转鼓转向相同转速略低的螺旋和差速器等部件组成。

当污泥进入离心机转鼓腔后，高速旋转的转鼓产生强大的离心力，污泥颗粒由于密度大，离心力也大，因此污泥被甩贴在转鼓内壁上，形成固环层；而水的密度较小，离心力也小，只能在固环层内侧形成液环层。由于螺旋和转鼓的转速不同，二者存在相对运动(即差转速，把沉积在转鼓内壁的污泥推向转鼓小端出口处排出，分离出的水从转鼓的另一端排出。差速器的作用是使转鼓和螺旋之间形成一定的转差速。污泥中投加絮凝剂，以产生絮凝作用，使分散的污泥颗粒聚集产生较大的絮凝体，加速泥水分离。

2.卧螺离心机运行参数的调整及处理效果

2.1 转鼓转速的选择

转鼓的转速可在1000 rpm～2800 rpm 之间进行调节，增加离心机的转速，作用在污泥上的离心力也相应增加，可以使污泥进一步脱水。但如果作用力太大，可能导致污泥絮体分解破碎，反而影响脱水效果；并且，随着转速的增加，设备的机械磨损也大大增加。综合上述因素考虑，在实际应用中，转鼓转速设定在2200rpm～2400rpm 之间。

2.2 干固体负荷的确定

干固体负荷是指每小时处理的不挥发固体重量，以KgDS(干污泥/h 表示。调整离心机的干固体负荷，对污泥脱水效果有很大影响，当进泥流量（即“水力负荷”）达到一定程度，所带入的悬浮物含量超过了离心机所能承受的最大干固体负荷时，会造成泥饼含水率增加，上清液带泥增多，此时应该减少进泥流量，使离心机脱出的上清液清澈。

在实际运行中，必须通过调整水力负荷，来保证进入离心机干固体负荷不超过离心机的最大承受能力，否则，多余的干固体将从上清液中排出，上清液的悬浮物会急剧增多，但脱水泥饼的产量并没有增加。当离心机砖鼓转速增加时，干固体负荷也会相应增加。 2.3 絮凝剂投加位置的确定

卧螺离心机差速器工作原理

嘿，你知道卧螺离心机不？那家伙在好多领域可都是大功臣呢！而卧螺离心机里有个超重要的部件，叫差速器。这差速器到底是咋工作的呢？咱今天就来好好唠唠。

咱先打个比方哈，这卧螺离心机的差速器就像是一个超级聪明的协调员。你想啊，要是没有它，那卧螺离心机不就乱套了嘛。就好比一辆车没有了方向盘，那还不得瞎跑啊。

差速器主要是干啥的呢？简单来说，就是让卧螺离心机的转鼓和螺旋输送器以不同的速度旋转。这可厉害了，为啥呢？你想想看，要是它们俩速度一样，那还能起到分离的作用吗？肯定不行啊！所以差速器就得发挥它的神奇作用，让它们各转各的，还得配合得恰到好处。

那它是怎么做到的呢？这里面可就有门道了。差速器里面有一堆复杂的齿轮啊、轴啊啥的。这些东西就像一群小士兵，听从差速器这个大将军的指挥。当卧螺离心机开始工作的时候，差速器就开始发号施令了。

转鼓转得快一点，螺旋输送器就得慢一点；转鼓转得慢一点，螺旋输送器就得快一点。这就跟跳舞似的，得有节奏，不能乱了步伐。要是乱了，那可就糟糕了。

差速器的工作原理其实也不复杂，就是通过齿轮的啮合和传动来实现不同速度的输出。但是这里面的学问可大了去了。齿轮的大小、形状、齿数啥的，都得经过精心设计。不然的话，差速器可就不好使了。

你说这差速器像不像一个魔法师？它能把一种速度变成两种不同的速度，还能让它们配合得那么好。真是让人佩服啊！

而且啊，差速器还得特别耐用。因为卧螺离心机工作的时候，那可是高强度的。要是差速器不结实，那不得经常坏啊。这就跟人一样，得有个好身体，才能干活嘛。

差速器的精度也很重要哦。要是精度不够，那转鼓和螺旋输送器的速度就控制不好。这就好比做饭放盐，多一点少一点都不行。得刚刚好，才能做出美味的饭菜。

卧螺离心机的差速器那可真是个了不起的东西。它默默地工作着，为卧螺离心机的高效运行立下了汗马功劳。没有它，卧螺离心机可就玩不转了。所以啊，咱可不能小看了这个小小的差速器。它虽然不起眼，但是作用可大着呢！它就像一颗小小的螺丝钉，虽然小，但是却不可或缺。要是没有它，整个机器都可能瘫痪。所以说，差速器是卧螺离心机的核心部件之一，一点都不为过。

离心机的工作原理及结构示意图：

本机由转筒、螺旋推料器，差速器及动力、机架主要部分组成。

转筒、螺旋推料器同向高速旋转，转筒、螺旋推料器在差速器作用下速差为10-30转/分。分离原液经进料口进入高速转动的转筒内，在离心力的作用下液体中质量大的悬浮物迅速地向筒壁积聚。已分离的滤液由水层内圈之出水孔经出液口排出。沉渣由螺旋推料器推送到转筒的圆锥端经出渣口排出。

污水处理工艺流程是用于某种污水处理的工艺方法的组合。通常根据污水的水质和水量，回收的经济价值，排放标准及其他社会、经济条件，经过分析和比较，必要时，还需要进行试验研究，决定所采用的处理流程。一般原则是：改革工艺，减少污染，回收利用，综合防治，技术先进，经济合理等。在流程选择时应注重整体最优，而不只是追求某一环节的最优。

现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。

一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准。一级处理属于二级处理的预处理。

二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。

三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂率法，活性炭吸附法，离子交换法和电渗分析法等。

整个过程为通过粗格删的原污水经过污水提升泵提升后，经过格删或者筛率器，之后进入沉砂池，经过砂水分离的污水进入初次沉淀池，以上为一级处理(即物理处理)，初沉池的出水进入生物处理设备，有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池，二沉池的出水经过消毒排放或者进入三级处理，一级处理结束到此为二级处理，三级处理包括生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法。二沉池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。

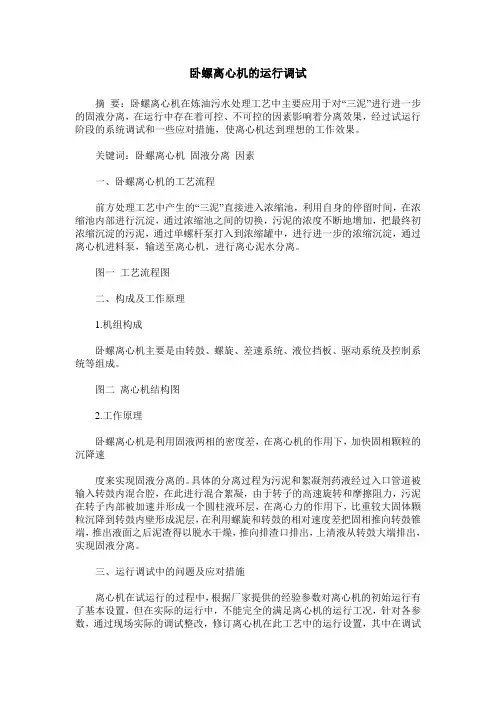

卧螺离心机的运行调试

摘 要：卧螺离心机在炼油污水处理工艺中主要应用于对“三泥”进行进一步的固液分离，在运行中存在着可控、不可控的因素影响着分离效果，经过试运行阶段的系统调试和一些应对措施，使离心机达到理想的工作效果。

关键词：卧螺离心机 固液分离 因素

一、卧螺离心机的工艺流程

前方处理工艺中产生的“三泥”直接进入浓缩池，利用自身的停留时间，在浓缩池内部进行沉淀，通过浓缩池之间的切换，污泥的浓度不断地增加，把最终初浓缩沉淀的污泥，通过单螺杆泵打入到浓缩罐中，进行进一步的浓缩沉淀，通过离心机进料泵，输送至离心机，进行离心泥水分离。

图一 工艺流程图

二、构成及工作原理

1.机组构成

卧螺离心机主要是由转鼓、螺旋、差速系统、液位挡板、驱动系统及控制系统等组成。

图二 离心机结构图

2.工作原理

卧螺离心机是利用固液两相的密度差，在离心机的作用下，加快固相颗粒的沉降速

度来实现固液分离的。具体的分离过程为污泥和絮凝剂药液经过入口管道被输入转鼓内混合腔，在此进行混合絮凝，由于转子的高速旋转和摩擦阻力，污泥在转子内部被加速并形成一个圆柱液环层，在离心力的作用下，比重较大固体颗粒沉降到转鼓内壁形成泥层，在利用螺旋和转鼓的相对速度差把固相推向转鼓锥端，推出液面之后泥渣得以脱水干燥，推向排渣口排出，上清液从转鼓大端排出，实现固液分离。

三、运行调试中的问题及应对措施

离心机在试运行的过程中，根据厂家提供的经验参数对离心机的初始运行有了基本设置，但在实际的运行中，不能完全的满足离心机的运行工况，针对各参数，通过现场实际的调试整改，修订离心机在此工艺中的运行设置，其中在调试

过程中，主要针对离心机自身可控和不可控的因素及配套设备进行分析对比和摸索调节经验。

1.离心机自身影响因素

1.1 不可控因素

1.1.1 转鼓直径

转鼓直径增大，可以增加离心机的处理量，但直径增加的同时，转鼓的最大转速会由于材料坚固性降低，从而离心力减小，对于已经成型的设备，不能对此因素进行调节。
