给排水设计说明

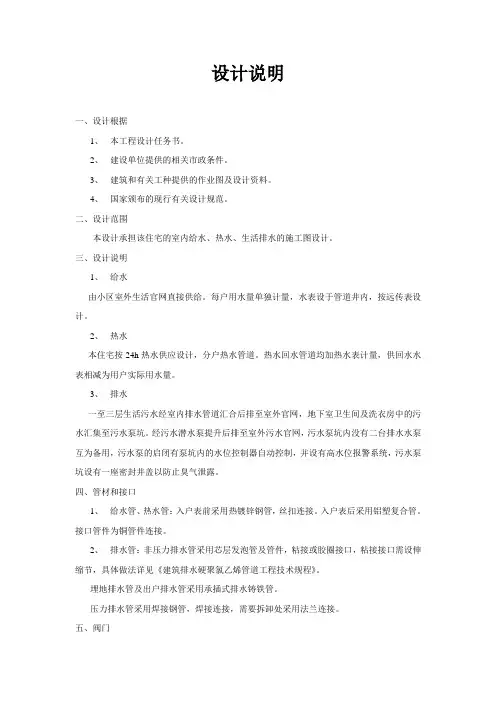

设计说明

一、设计根据

1、 本工程设计任务书。

2、 建设单位提供的相关市政条件。

3、 建筑和有关工种提供的作业图及设计资料。

4、 国家颁布的现行有关设计规范。

二、设计范围

本设计承担该住宅的室内给水、热水、生活排水的施工图设计。

三、设计说明

1、 给水

由小区室外生活官网直接供给。每户用水量单独计量，水表设于管道井内，按远传表设计。

2、 热水

本住宅按24h热水供应设计，分户热水管道。热水回水管道均加热水表计量，供回水水表相减为用户实际用水量。

3、 排水

一至三层生活污水经室内排水管道汇合后排至室外官网，地下室卫生间及洗衣房中的污水汇集至污水泵坑。经污水潜水泵提升后排至室外污水官网，污水泵坑内没有二台排水水泵互为备用，污水泵的启闭有泵坑内的水位控制器自动控制，并设有高水位报警系统，污水泵坑设有一座密封井盖以防止臭气泄露。

四、管材和接口

1、 给水管、热水管：入户表前采用热镀锌钢管，丝扣连接。入户表后采用铝塑复合管。接口管件为铜管件连接。

2、 排水管：非压力排水管采用芯层发泡管及管件，粘接或胶圈接口，粘接接口需设伸缩节，具体做法详见《建筑排水硬聚氯乙烯管道工程技术规程》。

埋地排水管及出户排水管采用承插式排水铸铁管。

压力排水管采用焊接钢管，焊接连接，需要拆卸处采用法兰连接。

五、阀门 1． 给水管、热水管：采用铜截止阀。

2． 排水管：采用闸阀。

六、管道敷设

1. 本设计中的给水管、热水管均采用明装。排水管除地下室其余均采用暗装于吊顶、管道井内。

2. 热水管、热水回水管穿墙和楼板时应设套管，套管内径应比管子外径大10mm，下面与楼边齐平，上面比楼板高30—40mm，管径空隙用油麻填实，并用沥青灌平。

3. 排水管道在吊顶内或关境内采用带检修口或检修门的三通或四通，吊顶内都设带检修口的存水弯，洗脸盆存水弯都带检修口。

4. 管道穿梁、混凝土墙应预埋套管，管道穿地下室外墙时，应预埋刚性防水套管。施工时应与土建工种密切配合。

一、工程概况

1、建筑性质：宿舍楼

2、建筑规模：建筑面积2465。75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式 框架结构，耐火等级为2级，抗震设防烈度为6度;

3、设计年限:50年

4、现场条件：

1) 该建筑西面、北面均有供水干管，管径DN150。压力为0。35MPa。园区室外排水管为DN400 。

2) 室外排水体制为雨、污分流.

二、设计过程说明

1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。

2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。

3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.

4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。

三、室内给水系统的计算

（1）给水用水定额及时变化系数

查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。0—3.5.取最高日生活用水定额170，小时变化系数为3。0。

（2)最高日用水量

Qd=mq=288×170=48.96m3/d

（3)最高日最大时用水量

Qh=·Kh=48。96×3.0/24=6.12 m3/h

(4)设计秒流量按公式

qg=

卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数

室内给水管网的设计秒流量计算

管段编号

卫生器具名称、额定流量、数量

同时给水百分数%

设计秒流量q(L/s） 淋浴器 大便器 洗脸盆

给 排 水 设 计 手 册

目 录

壹、 设计原则 2

贰、设计内容 .2

叁、初步设计 .3

A 设计说明 .3

（一） 设计依据 3

（二） 设计范围 3

（三） 室外给水设计 3

（四） 室外排水设计 3

（五） 建筑给水排水设计 4

Ⅰ、说明 .4

Ⅱ、给水系统 .4

Ⅲ、消防系统 13

Ⅳ、热水系统 29

Ⅴ、排水系统 37

Ⅵ、管材、接口及敷设方式 53

（六） 节水、节能措施 .53

B 设计图纸 53 给水排水设计手册

1

（一） 给水排水总平面图 .53

（二）建筑给排水平面图 54

C 主要设备表 57

肆、 施工图设计 .58

（一） 设计内容 .58

（二） 图纸目录 .58

（三） 设计总说明 .58

（四） 给水排水总平面图 .58

（五） 水泵房平、剖面图 .59

（六） 水塔（箱）、水池配管及详图 .59

（七） 建筑给水排水图纸 .59

（八） 系统图 .60

（九） 局部设施 .61

（十）主要设备材料表 61

（十一）施工图图纸设计 61

（十二）给排水专业与其它专业协调内容 61

五、设计图纸校对 63

六、给排水工程师 任职 能力 74

七、工 作职责 说明 75

六、设计 流程 76 给水排水设计手册

2

给排水施工图目录及内容

项 施工图名称 内 容 图纸

次 比例

1 接入公共下 水道、管渠的位置 及高程的详细尺寸 。

1 基地排水管

2 排水横主管

3 排水立主管

4 横支管

5 器具排水管

6 通气主立管

7 通气支管

8 管道间 2 管路转向的检查井清扫 口位置， 每个节点的高程及管段的坡度。

1 穿越地下 室的外墙位置及防水措施 的做法

2 管道位置，相关尺寸 、坡度

3 管道转向或 与其它横干管连接位置

4 清扫口位置详细尺寸

5 与排水立管底端接点位置、高程等。

1 管道转向位置 及高程

2 通气立管廷伸位置 、高程及与邻墙尺寸

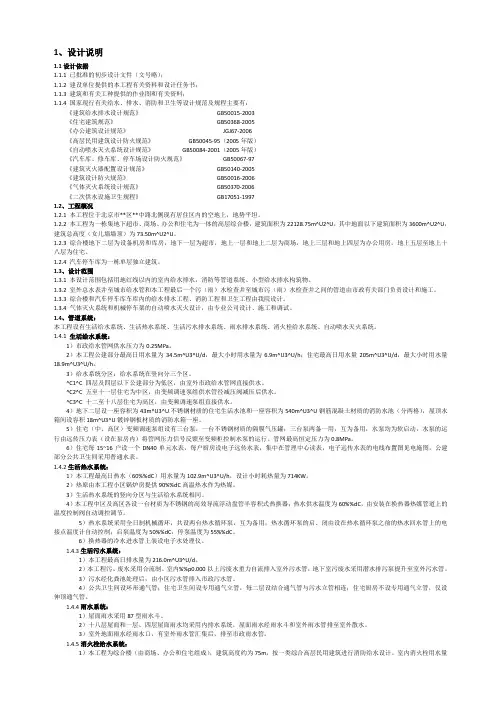

1、设计说明

1.1设计依据

1.1.1 已批准的初步设计文件（文号略）；

1.1.2 建设单位提供的本工程有关资料和设计任务书；

1.1.3 建筑和有关工种提供的作业图和有关资料；

1.1.4 国家现行有关给水、排水、消防和卫生等设计规范及规程主要有：

《建筑给水排水设计规范》 GB50015-2003

《住宅建筑规范》 GB50368-2005

《办公建筑设计规范》 JGJ67-2006

《高层民用建筑设计防火规范》 GB50045-95（2005年版）

《自动喷水灭火系统设计规范》 GB50084-2001（2005年版）

《汽车库、修车库、停车场设计防火规范》 GB50067-97

《建筑灭火器配置设计规范》 GB50140-2005

《建筑设计防火规范》 GB50016-2006

《气体灭火系统设计规范》 GB50370-2006

《二次供水设施卫生规程》 GB17051-1997

1.2、工程概况

1.2.1 本工程位于北京市**区**中路北侧现有居住区内的空地上，地势平坦。

1.2.2 本工程为一栋集地下超市、商场、办公和住宅为一体的高层综合楼，建筑面积为22128.75m^U2^U，其中地面以下建筑面积为3600m^U2^U，建筑总高度（女儿墙墙顶）为73.50m^U2^U。

1.2.3 综合楼地下二层为设备机房和库房，地下一层为超市，地上一层和地上二层为商场，地上三层和地上四层为办公用房，地上五层至地上十八层为住宅。
