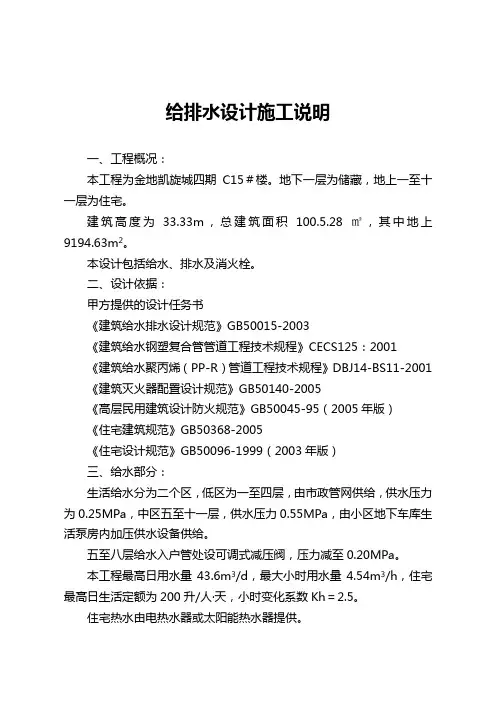

给排水工程设计说明
（一）管材、接口、保温及防腐
给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。
各种管道应采用与该类管材相应的专用配件。
给排水各系统管材选用及其保温防腐见：管材选用一览表。
（二）系统说明及设计参数：
（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。
（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。
（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。
（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。均为预作用式系统。自动喷水灭火系统加压泵：Q=60L/sH=0.80MPa，两用一备。
喷头的布置：吊顶场所的喷头采用吊顶型喷头，顶板下采用直立型喷头。主厂房净空高度8＜～≦12m区域采用K=115、动作温度为68℃的喷头;其他区域采用K=80、动作温度为68℃的喷头。喷头溅水盘与楼板、顶板的距离为75～150mm；梁间布置的喷头其溅水盘与顶板的距离可放大为550mm。屋脊处喷头溅水盘至屋脊的垂直距离不应大于600mm。本项目屋面顶板下喷头布置除局部不在檩条中间布置外，其余喷头均在檩条中间布置，现场施工放线时，如遇明显不符此原则时，核实尺寸。喷淋系统内配水支管经主供水管道上翻后，尽量沿屋面檩条铺设，以减少连接喷头短管长度、利于施工及管道稳定。喷淋主供水管道除图中注明外，按沿梁靠柱原则铺设。喷头位置如需调整，应与其他专业统一协调，并经设计师确认后方可施工。水流指示器前后需保证五倍管径的直线管段。自动喷水灭火系统末端试水接头的K值应与本区域喷头的最小K值相同。宽度大于1.2m的风管、排管、桥架下应增设下垂型喷头。
（5）水幕系统：采用用消防水池－水幕系统加压泵－稳压装置-消防水箱（与消火栓、喷淋系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。1号建筑分拣中心各防火分区间皮带机洞口处设置水幕系统，水幕系统设计喷水强度2L/s.m，最大一个防火分区洞口累计保护长度75m.设计用水量160L/s，火灾延续时间3h，一次消防用水量1728m3。 水幕系统采用标准开式喷头.流量系数K=80，工作压力0.10MPa。水幕系统加压泵：Q=85L/sH=0.70MPa，两用一备。
（6）灭火器系统：放置在组合式消防柜下层或灭火器箱内，均采用磷酸铵盐干粉灭火器，其设置等级见建筑物概况一览表。
（7）一般排水系统：本工程排水主要为卫生器具污废水，卫生间粪便污水经室外生化池处理后排至厂区污水管网。
（8）雨水排水系统：天津地区暴雨强度公式q=3833.34*(1+0.85lgP)/((t+17)^0.85)。本建筑采用天沟外排水，混凝土屋面雨水计重现期按照20年设计,钢屋面重现期按照50年设计,设计降雨历时：t=5min,安全溢流口设计重现期：P＝100a，屋面径流系数：Ψ=0.9，详见建筑专业图纸。
（三）节水节能
(1)大便器、小便器冲洗阀均采用自闭式节水型,蹲便器采用脚踏式,小便器采用感应式冲洗阀。
(2)采用优化水力模型高效水泵和节能电机。
(3)本工程所配置的卫生洁具及其给水配件均应采用节水型卫生器具，其产品的技术性能应符合国家城镇建设行业标准《节水型生活用水器具》CJ/T164-2014的要求，不应选用违反强制性条文技术标准规定的生活用水器具、设备及配件。
(4)本工程套用的国标09S304的标准图中器具、设备及配件的技术指标不符合《节水型生活用水器具》CJ/T164-2014技术参数要求的，不得采购和安装。
（四）管道支承
室内管架的具体做法详见国标<<室内管道支架及吊架>>，管道支吊架间距严格按照有关规程和标准要求执行。金属消火栓、喷淋、一般生活生产供水管道在安装时都应考虑适应管道的热涨冷缩之需要，无论图中是否有表示都应设置波纹伸缩节。直线管道上伸缩节间距如下表：
本工程管径大于或等于DN65的室内给水及消防管道必须进行抗震设计，室内消防系统还应按相关施工和验收规范的要求设置防晃支架；抗震支吊架必须采用成品支吊架，具体设置位置及设置间距由专业厂家进行深化设计。
（五）安装要求
（1）卫生洁具安装可参见国标09S304中的相应做法,但具体尺寸应以供货商的安装尺寸图为准。
（2）蹲式大便器的安装参照国标09S304，蹲式大便器的冲洗管上需按照国标09S304设防污隔断器。
（3）雨水斗与雨水立管或短管必须严格按照国标图集《雨水斗选用及安装》（09S302）密闭连接。
(4）消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标识。
(5）当构造内无存水弯的卫生器具与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯。存水弯的水封深度不得小于50mm。严禁采用活动机械密封替代水封。
(6）室内排水沟与室外排水管道连接处，应设水封装置。
(7）带水封的地漏水封深度不得小于50mm。严禁采用钟罩(扣碗)式地漏。
(8）电热水器必须带有保证使用安全的装置。 （9）雨水斗与雨水立管或短管必须严格按照国标图集《雨水斗选用及安装》（09S302）密闭连接。
（10）管道穿过防火墙时，应采用水泥砂浆等不燃材料或防火封堵材料将墙与管道之间的空隙紧密填实；当管道为难燃及可燃材质时，应在防火墙两侧及穿越楼板处的管道上采取防火措施，如设置热膨胀型阻火圈。
（11）减压孔板应安装在水平直管段上，前后管段的长度均不宜小于该管段直径的5倍。
（六）安装高度
（1）室内消火栓箱采用嵌墙式和挂墙式安装，栓口距地面高度为1.1米，其出水方向应为与设置消火栓的墙面成90度角，其安装固定图参见国标15S202-55.56的相应节点图。
（2）排水、污水管的配件(三通.四通.弯头)必须采用顺水式，排水三通采用斜三通，排水系统图中凡未注管径的排水管及地漏其管径为DN50（De50），所有存水弯有效水封高度不得小于50mm。地漏均采用带水封地漏，水封深度不得小于50mm，未注明坡度的排水横管均为0.026,未注管径的排水管均为De50。
（3）排水立管检查口安装高度均为高出（楼）地面1.0m。
（4）卫生间各供水点位置依照相应卫生器具安装位置尺寸而定。
