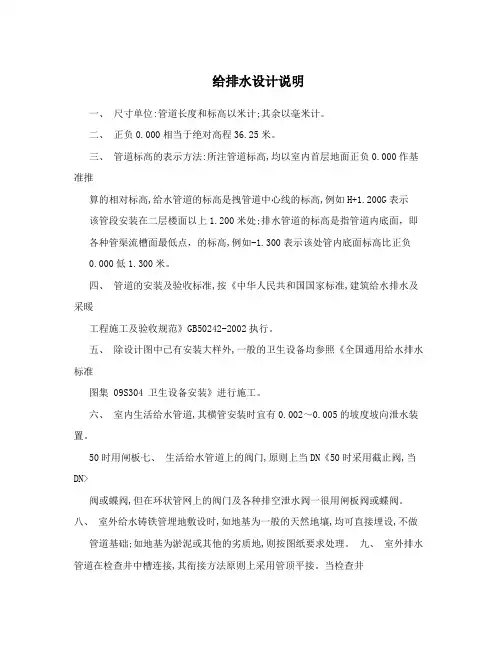

给排水设计及施工说明

综合说明

1. 本文件是对设计院出图的《给排水设计总说明》的补充和局部修订文件，原《给排水设计总说明》的文字描述、建筑节点构造图中除本文件有特殊说明外均以本文件为准；

2. 原《给排水设计总说明》中以下条款和描述是现场施工和预算编制应遵循的内容：

2.1 第一部分“设计依据”中的全部内容；

2.2 第二部分“适用和设计范围”中的全部内容；

2.3 第二部分“适用和设计范围”中的全部内容；

3．管道系统：

本工程设有给水系统、热水系统、排水系统、雨水系统、室内外消火栓给水系统及自动喷水灭火系统。

3.1．生活给水系统：

（1）本工程甲方提供的市政自由水压为0.25MPa。从地块北侧桃湾路和西侧规划道路各引入一根DN200的给水管，确保生活及消防供水的可靠性。

（2）本工程设计用水定额：高层住宅最大日用水量定额：250L/P·d，每户人数按3.5人考虑；配套用房用水量定额：5L/m ·d配套用房面积约710m 。则最高日用水量392m3/d，最大小时用水量约为41m/h。

3. 系统简介: 本工程地下室～住宅三层均采用市政给水直接供给。住宅四层及以上均采用无负压增压稳流设备机组加压供水。加压给水设备按舟山当地要求，设于地面上独立泵房内。

设三个加压供水区，本地块加压给水分区情况如下:

4~10层为加压给水Ⅰ区（1J），加压设备出口流量30m/h，出口压力设定值0.50MPa，11~17层为加压给水Ⅱ区（2J），加压设备出口流量30m/h，出口压力设定值0.70MPa，18~24层为加压给水Ⅲ区（3J），加压设备出口流量24m/h，出口压力设定值0.90MPa。

加压供水无负压增压稳流设备的技术性能应符合现行国家级行业标准的要求。扣除吸水侧水压损失后，无负压增压稳流设备机组加压前可资利用的市政水压按照0.15MPa考虑。

2. 空气源热水系统

每户均设置户式空气源热泵热水机制热水。

热水系统设计参数：人数按 3.2人/户，用水定额取30L/人·d，热水温度60℃，冷水温度5℃。

空气源热泵热水系统形式：每户在设备平台设置一台空气源热泵热水机制热水（每台热水储罐容积150L）

3. 生活排水系统和雨水系统

本工程生活排水采用污废分流制。排水量按生活用水量的90%计，为M33。

屋面雨水和阳台雨水分别接管排至室外雨水管网。屋面雨水设计重现期按十年计，降雨历时按十分钟计。

屋面雨水排水和溢流的总排水能力不小于50年重现期的雨水量。室外综合径流系数：ψ=0.68。

设备平台、阳台上的排水管单设立管间接排到室外。

4. 消防给水系统：

1).本工程室内消火栓用水量为20L/S，室外消防用水量为20L/S，火灾延续时间取2小时。

2)消防泵房设置在5#楼地下室西侧，服务范围为整个小区南北区块共用。毗邻泵房设

有效容积252m的消防水池一座，内储存2h室内消火栓用水量144m 及1h自动喷水用水量108m 。

3)消防泵房内设消火栓泵二台，一用一备，型号为XBD13.0-20-100L，性能参数如下：单台Q=20L/S,H=130m，P=45KW;

消火栓系统增压稳压设备一套，配套稳压泵40LGW12-10X3二台，一用一备，单台Q=12m/h , H=30m N=2.2KW，

配套隔膜式气压罐SQL1200X1.5 有效容积V=300L。 自动喷淋泵二台，一用一备，型号为XBD6.0-30-100L，性能参数如下：单台Q=30L/S,H=60m，P=30KW;

为保证初期火灾的消防灭火用水，在5#楼屋顶设置有效容积18m

的不锈钢成品消防水箱一座。

4)本工程室内消火栓系统为临时高压系统，设计充实水柱为13m，最不利栓口压力按照0.35MPa设计，管网系统分为两个区，

高层住宅16层及其以下为低区，住宅17层~24层为高区，低区最大静压为0.90MPa(最低层栓口起算)，高区由消火栓稳压

设备稳压，最大静水压力0.90MPa，工作压力为1.05MPa(最低层栓口起算)，10层及其以下）采用减压稳压消火栓。

5).室内消火栓箱均为铝合金边框，磨砂玻璃门成套产品，室内消火栓安装见下表，消火栓栓口离楼地面为1.10m。

接至消火栓的横支管(单栓DN70)离地0.90m安装。单栓带消防卷盘是DN70，离地0.82m 安装。

注：减压稳压消火栓规格为SNW65型（薄型为SNZW65型) 。消火栓箱箱底均离地(完成面)150mm。

嵌墙暗装于水管井墙上的消防箱采用防火措施：消火栓箱钢板后刷1.5cm厚涂型的防火涂料（耐火极限1小时）。

6）室内消火栓泵控制：根据消火栓泵出口总管上设置的压力开关低压值及屋顶消防水箱消火栓稳压管道出水管上的流量开关启动消防泵房内的消火栓泵，供应本工程室内消火栓系统用水。

本工程消火栓系统压力开关及流量开关均设在消防泵房内消火栓干管上。管理权限的工作人员根据火灾扑救情况确定；消防控制柜火灾控制盘应设置专用线路连接的手动直接启泵按钮；消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30，与消防水泵设置在同一空间时，其防护等级不应低于IP55；消防水泵控制柜应设置机械应急启泵功能，并应保证在控制内的控制线路发生故障时由管理权限的人员在紧急时启动消防水泵。机械应急启动时，应确保消防水泵在报警后5.0min内正常工作。

7）消防水池、屋顶消防水箱设液位监控报警系统，信号传至消控中心，监控水溢流。

8）室外结合地上住宅布局，每栋楼附近靠近消防登高面或消防车道均设置地上式水泵接合器，局部毗邻楼栋共用消火栓水泵接合器，并使接合器与室外消火栓的距离不小于15米，且不大于40米。水泵接合器上应设置“消火栓水泵接合器”标志。

5．自动喷水灭火系统：

（1）本项目住宅地下汽车库、自行车库、丙类储藏、２＃楼物业配套用房均设有湿式自动喷水灭火系统，地面以上各住宅单体内不设自喷

系统。地下车库按照中危险级Ⅱ级设计，故整个项目喷淋系统按喷水强度8L/min·m，作用面积160m ，喷水不均匀系数1.4，系统总设计流量30L/S，火灾持续时间1h。

（2）本项目各防火分区的喷淋给水均接自地下室消防泵房内的自动喷淋泵供水管，喷淋系

统竖向不分区，报警阀在地下车库内考虑分散

兼顾集中设置，其中北区地下室报警阀设于消防泵房内，共４组。南区地下室设单独的湿式报警阀间，内设３组报警阀。

水力警铃设于公共部位，工作压力≥0.05MPa，与报警阀连接的管道管径为DN20。报警阀前的喷淋供水管道均布置成环状。

（3）自动喷水系统平时管网压力由屋顶消防水箱维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷淋泵，并向消防中心报警。喷淋泵根据规范要求不设置自动停泵的控制功能，停泵应由具有管理权限停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

（4）消防控制室应能显示水流指示器、压力开关、信号阀、水泵、消防水池及水箱水位以及电源和备用动力等是否处于正常状态的反馈信号。

（5）无吊顶房间、地下车库、自行车库采用直立型68°C玻璃球喷头，向上安装，距顶板15cm。

自动喷淋系统应有备用喷头，其数量不应少于总数的1%，且各种型号不得少于10只。

当风管道、桥架等障碍物的宽度大于1.2m时;其下方应增设喷头。净空高度大于800mm的吊顶层内有可燃物时应增加喷头。

（6）上部设有喷淋系统的楼栋，建筑附近设置水泵接合器，仅地下部分设置喷淋系统的，水泵接合器合用。水泵接合器出水管与报警阀前管道相连接。图中所示位置仅为示意，具体位置由室外景观专业统筹考虑。

（7）喷淋系统水平干管应有不小于千分之二的坡度坡向放空阀，不得已向上拐弯时，管道拐弯处加设DN20自动排气阀。各层自动喷淋系统管道，如在室内装修时与暖通、电气灯具口有碰撞的话，可根据现场实际等情况，在不影响喷水灭火保护范围的前提下进行适当调整。喷头与障碍物的关系应符合GB50084-2001（2005版）《自动喷水灭火系统设计规范》的要求。6．移动式灭火器及气体消防:

（1）地下车库、自行车库、物业配套用房按照A类中危险级火灾配置灭火器，每只消防箱体下部配置MFABC-4型2具。

住宅按照A类轻危险级火灾配置灭火器，每只消防箱体下部配置MFABC-3型2具。

超保护距离时另行补加灭火器。灭火器挂墙安装，离地1.0米，或设置在专用灭火器箱内。（2）地下变配电间、弱电机房内、屋顶电梯机房内均按照E类火灾设2具4Kg磷酸铵盐干粉灭火器,挂墙安装，离地1.0米。

（3）地下变电所、地上开闭所采用七氟丙烷气体灭火系统，由专业厂家实施。

配套公建水表后管道：DN≥40采用衬塑热镀锌钢管，丝扣连接，DN＜40采用S5系列PPR聚丙烯给水管，热熔连接。

溢、泄水管：消防水池及消防相应管道采用热镀锌钢管。

8．阀门选型：

1．生活给水系统DN＜50mm截止阀采用全铜材质，表前阀带防空转功能。生活给水立管、环管管径DN＞50mm采用暗杆弹性座封闸阀（铸铁阀体、铜密封圈）。 泵房生活给水管道上采用明杆弹性座封闸阀（铸铁阀体、铜密封圈）。管径DN＞50mm采用丝扣法兰连接，DN≤50mm采用丝扣连接。

2．消火栓、喷淋给水系统闸阀采用明杆弹性座封闸阀（铸铁阀体、橡胶密封圈），蝶阀采用手动对夹式蝶阀（铸铁阀体、橡胶密封圈）,法兰连接。水流指示器及湿式报警阀前后均采用信号阀（铸铁材质）,法兰连接。

3、压力排水管上的阀门采用暗杆弹性座封闸阀（铸铁），旋启式止回阀（铸铁）。组件连接：旋启式止回阀（铸铁）+铜芯铸铁闸阀Z45T-10+橡胶软接头，

管径≤100mm的阀门采用丝扣法兰连接。

4、人防给水管在进入人防区内顶板下200mm设置铜芯铸铁闸阀、丝扣连接，型号为Z15T-10K。

5、户内冷热水管就近在厨房、卫生间设置给水点，采用玛铁龙头、距地1米安装。商铺预留给水点进商铺后就近设置，采用玛铁龙头、距地1米安装。

设备平台冷热水管预留方式：管道距地1米预留，采用堵头封堵。

6、减压阀的设置：住宅表前采用直接作用式支管减压阀，自带过滤装置，不采用共用形式。消火栓系统上减压阀采用先导式可调式减压阀，并设置流量测试装置。

7．所有阀门的公称压力均大于该阀门所在系统的工作压力,压力等级按设计要求。

9．附件：

（1）卫生间、阳台及空调搁板排水地漏采用无水封地漏，所有地漏严禁采用钟罩式地漏，道连接时，其排水口以下应设存水弯，其水封高度不得小于50mm。

（3）除成品檐沟外，屋面采用87型雨水斗。地漏的顶面标高应低于地（楼）面10mm。（4）全部给水配件均采用节水型产品，不得采用淘汰产品，给水配件应符合国家现行标准《节水型生活用水器具》CJ/T164-2014的有关要求。
