排水设计是建筑水暖工程中非常重要的一部分，它的设计与施工质量直接关系到建筑物的使用和运营效果。本文将从排水管道选材、管道走向、管径确定等方面，对排水设计进行详细说明。

首先，排水管道选材是排水设计的首要考虑因素。一般来说，常用的排水管道材料有铸铁管、钢管、PVC管和PE管等。铸铁管具有耐腐蚀性能好、强度高等特点，适用于高层建筑的排水系统；钢管则适用于大型厂房和特殊场所，具有较好的抗冲击性能；PVC管和PE管则适用于一般住宅和小型商业建筑，具有安装方便、不易生锈等特点。在选材时需要根据建筑物的具体情况和要求来综合考虑，确保选用的管材符合相关标准和要求。

其次，排水管道的走向是排水设计中的重要考虑因素。一般来说，宜将排水管道尽可能靠近建筑物的重要使用场所布设，以减少管道的长度和施工难度。同时，需要避免排水管道与水源水管、电缆、通风管道等交叉和重叠，以防止相互干扰。此外，排水管道的走向需要保证坡度适当，以便排水迅速，防止管道内产生污物积存。

再次，根据建筑物的实际情况来确定排水管道的管径也是排水设计中需要考虑的重要问题。一般来说，排水管道的管径需根据设计排水量、流速、污水性质和管道长度等因素来确定。对于大型建筑物和高层建筑，一般采用较大的管径，以满足排水量大的要求；对于一般住宅和小型商业建筑，一般采用较小的管径，以满足排水量小的要求。在确定管径时，还需要综合考虑管道安装和维护的方便性，以确保管道的正常使用和维护。 最后，排水设计还需要考虑排水口的布置和防止反流。排水口应合理布置在建筑物内外，以满足排水要求；同时，还需要采取措施来防止污水的回流，保证排水系统的正常运行。在设计排水口时，还需要考虑污水疏通设施，以便日常维护和清洁排水系统。

综上所述，排水设计是建筑水暖工程中非常重要的一环。在进行排水设计时，需要综合考虑选材、管道走向、管径确定和排水口布置等因素，以确保排水系统安全、高效、可靠地运行。排水设计的质量直接关系到建筑物的使用效果和使用寿命，因此，设计人员需要在设计过程中严格按照相关标准和要求进行设计，确保设计方案的科学性和合理性。

教学楼给排水设计说明

一、引言

给排水系统是教学楼建筑中至关重要的一部分，它的设计对于保证教学楼正常运行、维护学生健康和校园环境卫生起着重要的作用。本文将对教学楼给排水系统的设计进行详细介绍，包括设计原则、系统组成、材料选择等方面的内容。

二、设计原则

1.合理布局：根据教学楼的结构和功能需求，给排水管道的布局应该紧凑、合理，并且保证排水的通畅。

2.安全可靠：给排水系统的设计应符合国家建筑设计规范和相关标准，确保排水管道的结构稳固、耐用，并能够承受正常使用和应急情况下的水流冲击。

3.节水环保：在设计给排水系统时，应考虑采用节水设备和设计，如使用低流量马桶和节水龙头等，同时要保证排水系统的环保性能，如合理设计雨水收集系统并加以利用等。

三、系统组成 教学楼给排水系统主要包括以下几个组成部分：

1.水源系统：包括供水系统和给水管道。供水系统应确保教学楼内的水源充足、稳定，给水管道应设计合理，经过安全阀、检修口等设备，以确保供水的可靠性和管路的可维护性。

2.污水系统：包括污水收集和排放系统。污水收集系统应在每层楼设置检查井、下水道等设施，确保污水流经管道顺畅。污水排放系统则应设计合理的排水斜度和管道尺寸，以确保污水能快速、彻底地排出教学楼，避免积水和异味等问题。

3.雨水系统：雨水系统可以采集和利用教学楼屋面和道路的雨水，用于生活用水和景观灌溉等。设计时需要考虑雨水收集装置的容量、管道网络的布置和过滤等，以确保雨水收集和利用的效果和环保性能。

四、材料选择

教学楼给排水系统运行环境复杂，对材料的选择有着严格的要求。一般来说，应选择以下材料： 1.给水管道：常用的材料包括不锈钢管、铜管和PVC管等。具体选择应根据教学楼的需求、预算和施工条件等进行综合考虑。

2.污水管道：污水管道应采用耐腐蚀、耐高温的材料，如PVC管、铸铁管和玻璃钢管等。

3.排水设备：排水设备包括检查井、下水道、排水管道等。材料应具有良好的密封性、耐压性和耐腐蚀性，以保证排水系统的可靠运行。

给水排水专业11级建筑给排水课程设计 泰山医学院国际交流中心

1 目录

1 工程概况及设计任务 ............................................................................. 1

1.1 设计题目 ....................................................................................... 1

1.2 设计资料 ....................................................................................... 1

1.2.1 工程概况 .......................................................................................... 1

1.2.2 给水水源 .......................................................................................... 1

1.2.3 热水水源 .......................................................................................... 1

1.2.4 污水排放 .......................................................................................... 1

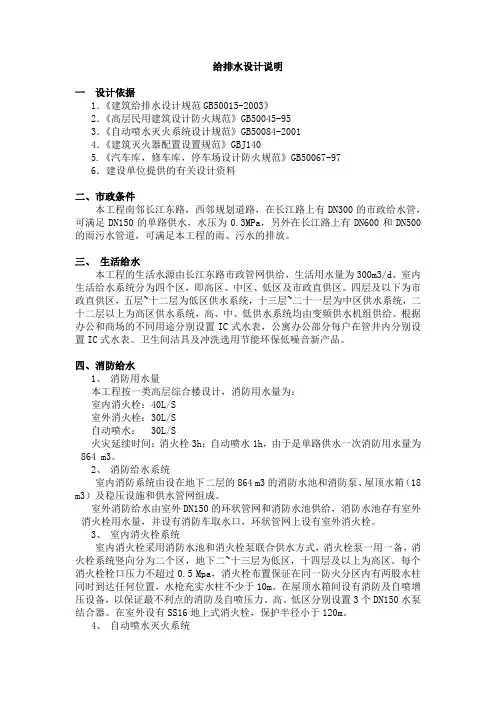

给排水设计说明

一 设计依据

1．《建筑给排水设计规范GB50015-2003》

2．《高层民用建筑设计防火规范》GB50045-95

3．《自动喷水灭火系统设计规范》GB50084-2001

4．《建筑灭火器配置设置规范》GBJ140

5.《汽车库，修车库，停车场设计防火规范》GB50067-97

6．建设单位提供的有关设计资料

二、市政条件

本工程南邻长江东路，西邻规划道路，在长江路上有DN300的市政给水管，可满足DN150的单路供水，水压为0.3MPa，另外在长江路上有DN600和DN500的雨污水管道，可满足本工程的雨、污水的排放。

三、 生活给水

本工程的生活水源由长江东路市政管网供给，生活用水量为300m3/d。室内生活给水系统分为四个区，即高区、中区、低区及市政直供区。四层及以下为市政直供区，五层~十二层为低区供水系统，十三层~二十一层为中区供水系统，二十二层以上为高区供水系统，高、中、低供水系统均由变频供水机组供给。根据办公和商场的不同用途分别设置IC式水表，公寓办公部分每户在管井内分别设置IC式水表。卫生间洁具及冲洗选用节能环保低噪音新产品。

四、消防给水

1、 消防用水量

本工程按一类高层综合楼设计，消防用水量为：

室内消火栓：40L/S

室外消火栓：30L/S

自动喷水： 30L/S

火灾延续时间：消火栓3h；自动喷水1h，由于是单路供水一次消防用水量为864 m3。

2、 消防给水系统

室内消防系统由设在地下二层的864 m3的消防水池和消防泵、屋顶水箱（18

m3）及稳压设施和供水管网组成。

室外消防给水由室外DN150的环状管网和消防水池供给，消防水池存有室外消火栓用水量，并设有消防车取水口，环状管网上设有室外消火栓。

3、 室内消火栓系统

室内消火栓采用消防水池和消火栓泵联合供水方式，消火栓泵一用一备，消火栓系统竖向分为二个区，地下二~十三层为低区，十四层及以上为高区。每个消火栓栓口压力不超过0.5 Mpa，消火栓布置保证在同一防火分区内有两股水柱同时到达任何位置，水枪充实水柱不少于10m。在屋顶水箱间设有消防及自喷增压设备，以保证最不利点的消防及自喷压力。高、低区分别设置3个DN150水泵结合器。在室外设有SS16地上式消火栓，保护半径小于120m。
