资溪TD-LTE上行干扰排查分析报告提取4月30日凌晨2点至3点华为TD-LTE小区PRB干扰数据分析，发现资溪气象局-HLH-2、资溪城建局-HLH-2、资溪镇农场南-HLH-2等小区都存不同程度的上行干扰，下面将逐一分析。

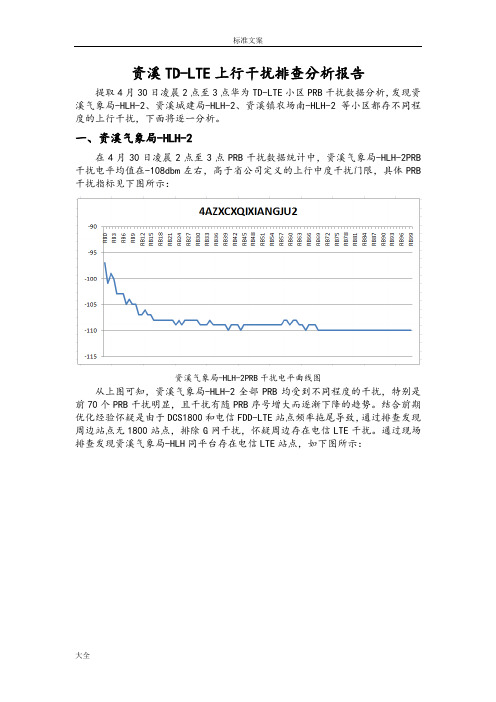

一、资溪气象局-HLH-2在4月30日凌晨2点至3点PRB干扰数据统计中，资溪气象局-HLH-2PRB 干扰电平均值在-108dbm左右，高于省公司定义的上行中度干扰门限，具体PRB 干扰指标见下图所示：资溪气象局-HLH-2PRB干扰电平曲线图从上图可知，资溪气象局-HLH-2全部PRB均受到不同程度的干扰，特别是前70个PRB干扰明显，且干扰有随PRB序号增大而逐渐下降的趋势。
结合前期优化经验怀疑是由于DCS1800和电信FDD-LTE站点频率拖尾导致，通过排查发现周边站点无1800站点，排除G网干扰，怀疑周边存在电信LTE干扰。
通过现场排查发现资溪气象局-HLH同平台存在电信LTE站点，如下图所示：资溪气象局-HLH-2天馈调整前从上图可知，电信FDD-LTE天线与我们TD-LTE天线同方向覆盖，且两副天线在垂直方向存在重叠。
解决方案：1，调小电信FDD-LTE施扰天线方位角30度；2，调大资溪气象局-HLH-2方位角10度。
资溪气象局-HLH-2天馈调整后注：绿色底纹表示处理后的指标。
二、资溪城建局-HLH-2在4月30日凌晨2点至3点PRB干扰数据中，资溪城建局-HLH-2PRB干扰电平均值在-108dbm左右，高于省公司定义的上行中度干扰门限，具体PRB干扰指标见下图所示：资溪城建局-HLH-2PRB干扰电平曲线图从上图可知，资溪城建局-HLH-2全部PRB均受到不同程度的干扰，且PRB 干扰有随PRB序号增大而逐渐下降的趋势。
结合前期优化经验怀疑是由于DCS1800和电信FDD-LTE站点频率拖尾导致，通过排查发现周边站点无1800站点，排除G网干扰，怀疑周边存在电信LTE干扰。
TD-LTE站点CCU时钟故障-系统内干扰案例关键字：NPI TD-LTE上行干扰 CCU板故障一、问题描述后台统计到LTE站点N749223宁波鄞州东钱湖工业区2-2的上行干扰(NPI)值为-99DBM，干扰较为严重、同站另外2个LTE小区并未存在干扰；该站天线位于4楼楼面+7M 通信杆上(约27M)，2小区天线方向角为190度左右。
具体地理位置及天线图见图(1)基站地理位置图(1)现场在天面第2小区方向上扫频发现：1880~1900M频段上行信号强度平均为-108DBM 左右，其他方向上扫频未发现干扰。
具体扫频图见图(2)定点扫频信号图(2)二、原因分析1、现场扫频表征分析根据“N749223宁波鄞州东钱湖工业区2-2”扫频特征图看到，干扰主要集中在F频段(1880~1900M)，从干扰表征可以排除谐波、杂散，阻塞、外部等干扰(现场通过分别关闭共站的GSM900、1800、TD小区，更加可以排除GSM900的二次谐波干扰、二阶互调干扰，DCS1800杂散干扰，阻塞干扰)。
由于受干扰的只有F频段，初步怀疑是LTE系统内干扰，而造成LTE系统内干扰可能性有：本身LTE天线系统有问题LTE的RRU或BBU有问题周边的LTE小区存在GPS失锁或时钟模块故障。
通过分别关闭共站的3个LTE小区、周边对打的LTE小区后进行扫频，干扰依然存在，到目前为止也可以排除本站或周边对打LTE基站影响，大概清楚干扰源在170度方向上。
2、从个别到成片性由于诺西后台无法提供每个RB的干扰情况，无法针对所有上行干扰小区进行干扰特征的预分析，只能根据Trace出来有问题的小区进行现场扫频定位，NPI统计出来有干扰小区比较集中(见图3)。
现场排查过程中，又发现“N749779宁波鄞州拗手槽”、“N749622宁波鄞州尖漕”、“N741736宁波鄞州拗手槽南等站上行干扰特征比较一致，均是1880~1900MHZ 频段受到干扰，且均排除谐波、杂散、阻塞，外部干扰，但这些站均有一个共性，就是干扰源方向比较一致，均指向南边(见图3、4、5、6)被干扰站点与干扰源站点地理位置图(3)东钱湖工业区2--定点扫频信号图(4)拗手槽--定点扫频信号图(5)尖漕--定点扫频信号图(6)干扰表征图3、问题分析现网TD-LTE基站都采用GPS进行同步，所有的基站都锁定在GPS时间上，不同的基站能够保证定时一致。
