TD―LTE系统间干扰排查的基本方法研究

TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。

这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。

TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。

常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。

TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。

根据测试结果，可以初步判断干扰源的方位和强度。

2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。

特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。

通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。

2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。

频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。

干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。

2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。

其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。

2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。

TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。

LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

l 系统内干扰：系统内干扰通常为同频干扰。

TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。

这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。

l 系统间干扰：系统间干扰通常为异频干扰。

世上没有完善的无线电放射机和接收机。

科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。

因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。

主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。

l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。

l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。

l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。

系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。

SOFTWARE 软 件2021第42卷 第1期2021年Vol. 42, No.11 L TE 干扰分类及解决措施LTE 系统按照干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

系统内干扰的产生：系统内干扰指的是来自系统自身的干扰,通常为同频干扰。

由于值(毫瓦分贝) >-110dBm 时，就认为存在干扰。

LTE 超过-105dBm/PRB 即达到中度干扰等级，需要尽快处理。

1.1 L TE 系统内干扰E 系统内干扰包括小区GPS 时钟失步、交叉时隙干作者简介：张岭（1974—），男，山东济南人，本科，通信工程师，研究方向：LTE 网络优化。

移动L TE 网络干扰排查及案例分析张岭设计研究与应用张岭：移动LTE网络干扰排查及案例分析扰、超远同频干扰、终端上行发射功率干扰及设备故障。

1.1.1 小区GPS时钟失步当GPS时钟跑偏（GPS失锁），会导致时隙的上下行不一致，存在严重干扰。

通常影响范围比较严重，且范围很广。

可能在GPS失步基站周围的一大片基站都受到干扰，导致这些基站覆盖范围内的UE无法做业务，严重的甚至在基站下RSRP很好的情况下，UE都无法入网。

引起GPS失步的原因可能有：（1）GPS安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常；小区GPS失步，基站都会有告警。

但是网络中如果有其他厂家的设备共存，如果存在GPS 失步，也可能会对我司设备造成干扰。

处理措施：引起GPS失步的原因可能有：（1）GPS 安装不规范，导致无法搜到足够的星；（2）GPS受到干扰；（3）星卡异常。

针对GPS时钟失步干扰，首先网管核查是否站点有故障，若有故障，根据故障原因联系维护现场排查；查询设备运行正常情况下提取网管干扰报表进行分析，根据干扰范围干扰特性筛选出GPS 跑偏站点逐一进行去激活操作，时时观察其它受干扰站点干扰指标的变化情况；对疑似跑偏基站进行复位、时钟源复位，单独升级该站GPS 软件、固件到最新版本，如果不能解决问题，再上站对GPS天馈进行排查，或尝试更换GPS 板卡；最后排查外部干扰，扫频查找GPS所受干扰源及时处理。

TD—LTE系统间干扰问题分析及解决办法【摘要】TD-LTE是3G的下一代演进技术，该技术将在未来中国移动网络中承担越来越重要的角色。

但TD-LTE系统网络建设中，不可避免地与其他系统间产生干扰，如何解决好TD-LTE系统间干扰问题是目前TD-LTE系统建设的重点问题。

本文就TD-LTE系统间干扰问题展开分析，并提出了相应的解决办法。

【关键词】TD-LTE；系统间干扰；杂散干扰；阻塞干扰；解决办法1.概述TD-LTE是我国具有自主知识产权的移动通信技术标准，是下一代移动通信网络的主流技术之一，也是3G的演进技术，它可以提供比3G更高的带宽和更优的用户感受。

然而TD-LTE标准仍在不断演进之中，仍有很多的技术瓶颈和问题需要被深入研究，现有的频率也将和TD-LTE在未来一段时间内并存。

因此，为了推进TD-LTE终端产品尽快成熟，加快商用化进展，就需要对TD-LTE系统间的干扰问题进行深入研究。

2.干扰分析方法移动通信系统间干扰分析的基本方法有两种：静态蒙特卡罗仿真方法和基于最小耦合损耗计算的确定性分析法。

静态蒙特卡罗系统仿真法是以快照式仿真方法，通过复杂、精确的迭代计算出不同场景不同指标下一系统受到另一系统干扰后的性能变化情况，包括基站和移动台、移动台和基站以及移动台和移动台之间的干扰研究。

该文采用确定性分析方法分析异系统共址的干扰情况。

该方法基于3GPPTS36.101和3GPPTS36.104等协议所规定的阻塞和杂散指标要求、各系统具体发射功率以及被干扰系统的灵敏度下降要求，得到满足要求的隔离度，最后结合空间隔离理论，计算出空间隔离距离。

3.TD-LTE系统间干扰问题分析3.1分析方法根据协议规定的系统抗阻塞和杂散指标要求，以及各系统的参数，分别计算出规避阻塞干扰和杂散干扰所需要的隔离度。

然后根据水平和垂直隔离度计算公式，将隔离度换算成水平和垂直的隔离距离。

具体分析如下：（1）杂散干扰分析根据协议查出干扰源的杂散指标SdBm/BWm，其中BWm为指标的测量带宽。

TD―LTE系统间干扰排查的基本方法研究1 引言随着2014年中国移动4G LTE基站的大规模建设，目前全国各大城市已经形成了2G/3G/4G基站共存的局面，在部分城区中，LTE的基站数甚至已经超过了2G的基站数。

同时，各种网络之间干扰的概率也大幅提升，在目前已建设的基站中，已出现大量的TD-LTE基站受到干扰。

包括系统内干扰，即同频干扰；还有系统外干扰，即异频干扰。

这些干扰主要包括2G/3G、FDD-LTE小区对TD-LTE小区的阻塞，GSM900/DCS1800的互调干扰和DCS1800、FDD-LTE杂散干扰等。

2 干扰类型介绍目前主要发现有电信FDD阻塞和杂散干扰、移动/联通DSC1800杂散干扰、GSM900互调/谐波干扰。

TD-LTE各频段受到的干扰类型统计表如表1所示。

我们熟知的干扰类型主要有4种：（1）杂散干扰：由于发射机中的功放、混频器和滤波器等非线性器件在工作频带以外很宽的范围内产生辐射信号分量，包括热噪声、谐波、寄生辐射、频率转换产物和互调产物等落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

简言之，杂散干扰就是对方设备由于对发射功率控制不当而引起的对我方的干扰。

（2）阻塞干扰：由于强度较大的干扰信号在接收机的相邻频段注入，使受害接收机链路的非线性器件产生失真，甚至饱和，造成受害接收机灵敏度损失，严重时将无法正常接收有用信号。

简言之，对方的频率在我方的相邻频率中造成的干扰即为阻塞干扰。

（3）谐波干扰：由于发射机有源器件和无源器件的非线性，在其发射频率的整数倍频率上将产生较强的谐波产物。

当这些谐波产物正好落于受害系统接收机频段内，将导致受害接收机灵敏度损失。

（4）互调干扰：当2个或多个不同频率的发射信号通过非线性电路时，将在多个频率的线性组合频率上形成互调产物。

当这些互调产物与受害接收机的有用信号频率相同或相近时，将导致受害接收机灵敏度损失，称之为互调干扰。

TD-LTE干扰排查总结1.概述通过干扰排查宏工具筛选出来的阻塞干扰小区数量以及区域，先判断为大片区域干扰还是零散站点干扰。

所谓大片区域干扰就是全网突然出现大片区域阻塞干扰小区区域干扰特点：干扰时段、强度以及波形图几乎一致，存在一定的规律以及区域性（区域干扰主要有远端干扰、GPS跑偏干扰、时隙不一致干扰）；所谓零散站点干扰就是阻塞干扰基站不存在区域性零散站点干扰特点：干扰站点少、干扰不存在一定的规律以及区域性，个别干扰小区有可能存在一定的相似的波形图。

（零散站点干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题）2.阻塞干扰判断方法区域阻塞干扰主要有远端干扰、GPS跑偏干扰、时隙偏移干扰，零散阻塞干扰主要有：外部干扰、干扰器、工程问题、部分通道故障、设备问题2.1 区域阻塞干扰判断方法如下：2.1.1 远端干扰A.远端干扰的背景TDD无线通信系统中，在某种特定的气候、地形、环境条件下，远端基站下行时隙传输距离超过TDD系统上下行保护时隙（GP）的保护距离，干扰到了本地基站上行时隙。

这就是TDD系统特有的“远距离同频干扰”。

B.远端干扰的表现受干扰的小区存在一定的时段性、规律性但是受到气候、地形、环境条件下因素干扰强度有一定的差距（相比GPS跑偏基站间干扰强度大、影响范围广）C.分析远端处理的流程：A.先通过观察干扰小区时段与干扰图形发现存在一定的时间性、规律性如下图分析：全网阻塞干扰IOT指标时段主要集中在00:00-9:00时段，9点以后，干扰小区恢复到正常，干扰小区数与频域干扰图形变化趋势如下：B. 使用mapinfor 将干扰小区图层绘制出来，看看干扰分部是否存在一定区域性 标注：C. 通过以上方法可以怀疑为远端干扰 ，判断是否为远端干扰最快的方法，可以通过调整天线的下倾角以及方位角可以判断是否为远端干扰以及远-120-115-110-105-100-95-90-85-80-75-70-65-60191725334149576573818997105113121129137145153161169177185193201坐标轴标题子帧1/6干扰指标端的大致方向。

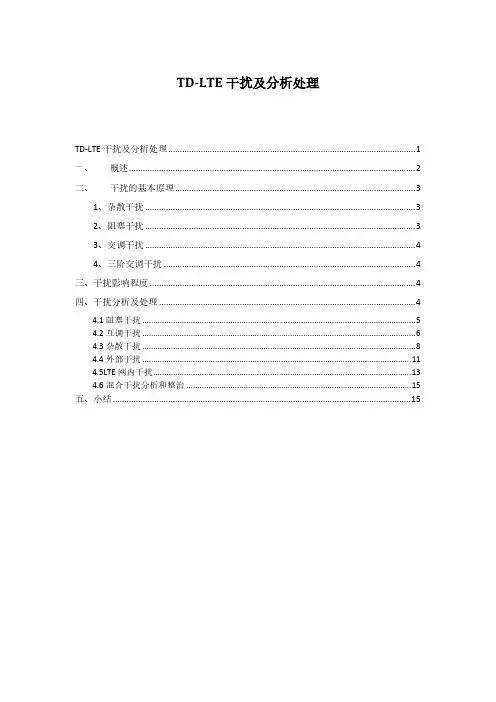

TD-LTE干扰及分析处理TD-LTE干扰及分析处理 (1)一、概述 (2)二、干扰的基本原理 (3)1、杂散干扰 (3)2、阻塞干扰 (3)3、交调干扰 (4)4、三阶交调干扰 (4)三、干扰影响程度 (4)四、干扰分析及处理 (4)4.1阻塞干扰 (5)4.2互调干扰 (6)4.3杂散干扰 (8)4.4外部干扰 (11)4.5LTE网内干扰 (13)4.6混合干扰分析和整治 (15)五、小结 (15)一、概述对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。

否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。

随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。

这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如手机信号屏蔽器带来的外部同频干扰，具体如下表：TD-LTE频段容易受到的干扰F频段（1880～1900MHz）①GSM900/GSM1800系统和PHS系统带来的阻塞干扰②GSM900系统带来的二阶互调干扰③GSM1800系统和1.8FDD-LTE系统带来的杂散干扰④PHS系统、手机信号屏蔽器和其他电子设备带来的外部干扰⑤因基站过覆盖带来的LTE网内干扰D频段（2575～2635MHz）①GSM900/GSM1800系统带来的阻塞干扰②800M Tetra系统和CDMA800MHz系统带来的三阶互调干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰E频段（2320～2370MHz）①GSM900/GSM1800系统带来的阻塞干扰②WLAN AP带来的杂散和阻塞干扰③手机信号屏蔽器和其他电子设备带来的外部干扰④因基站过覆盖带来的LTE网内干扰TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多。
