公差作业

二、选择题1．设计时给定的尺寸称为（）。

A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为（）。

A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是（）。

A．孔两个极限尺寸都大与基本尺寸B．孔两个极限尺寸都小与基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由（）确定。

A．实际偏差 B. 基本偏差 C. 标准公差5．在常用配合中，IT8的孔不能与（）的轴配合。

A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫（）。

A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是（）。

A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差8．标准规定形状和位置公差共有（）个项目。

A．8 B. 12 C. 14 D. 169．公差原则是指（）。

A．确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D. 尺寸公差与形位公差的关系10．同轴度公差属于（）。

A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差11．如被测要素为轴线，标注形位公差时，指引线箭头应（）。

A. 与确定中心要素的轮廓线对齐B. 与确定中心要素的尺寸线对齐C. 与确定中心要素的尺寸线错开12．零件的几何误差是指被测要素相对（）的变动量。

A．理想要素 B. 实际要素 C. 基准要素 D. 关联要素13．通规按被测对象的（）制造。

A．最大极限尺寸 B. 最大实体尺寸C. 最小极限尺寸D. 最小实体尺寸14. 当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（）A.间隙配合;B.过盈配合;C.过渡配合;D.间隙配合或过渡配合15. 若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（）。

A.46μm;B.41μm;C.27μm;D.14μm16. ．一般配合尺寸的公差等级范围大致为（）。

《公差配合与技术测量》作业及答案1.什么是互换性？答：是指机械产品在装配时，同一规格的零件或部件能够不经选择、不经调整、不经修配，就能进行装配，并能满足机械产品使用性能要求的一种特性。

2.什么是加工误差？答：零件加工后的几何参数与理想零件的几何参数总是存在一定的偏差，这种偏差称为误差。

3.什么是公差？答：零件几何参数所允许的变动量称为公差。

4.在《公差与配合》标准中孔与轴有何特定的含义？在《公差与配合》标准在孔与轴有如下特定含义：孔主要指圆柱形内表面，也包括其他内表面中有单一尺寸确定的部分。

由此可知，孔并非仅指圆柱形内表面，非圆柱形内表面也视为孔。

轴主要指圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分。

由此可知，轴也并非仅指圆柱的，非圆柱形外表面也可视为轴。

此外，从装配后的被包容关系来看，包容面属于孔（如键槽），被包容面属于轴（如平键）。

从加工过程来看，随着加工余量的切除，空的尺寸由小变大，而轴的尺寸由大变小。

5.什么是尺寸公差？它与极限尺寸、极限偏差有何关系？尺寸公差是指允许尺寸的变动量。

加工零件时，由图样上给出的基本尺寸和上、下偏差值，便可确定其最大、最小极限尺寸，由此给出允许零件尺寸的变动范围。

由此可知：最大极限尺寸与最小极限尺寸的代数差的绝对值，就是尺寸公差（简称公差）。

由于是最大极限尺寸总是大于最小极限尺寸，或者说上偏差总是大于下偏差，因此，公差值永远为正值，且不能为零。

6.公差与偏差概念有何根本区别？公差与偏差是两个完全不同的概念，在生产中应严格区分，不能混为一谈。

从概念上讲，偏差是相对于基本尺寸而言，是指相对基本尺寸偏离大小的数值。

它包括有实际偏差的变动范围。

公差只是表示极限尺寸变动范围大小的一个数值。

从作用上讲，极限偏差表示了公差带的确切位置，因而可反映出零件的配合性质（即松紧程度）；而公差只能是正值，且不能为零。

7.什么是测量？测量过程的四要素是什么？测量是把被测的量与具有计量单位的标准量进行比较，从而确定被测量值的操作过程。

量检具几何公差、形状和位置公差内部校准作业指导书1.范围本作业指导书仅适用于内部量检具几何公差、形状和位置公差校准。

2.依据规范《GB/T1958-2004产品几何量技术规范》3.环境条件温度：20℃±2℃相对湿度：50%±10量检具必须在标准环境下静止最少24h，才能进行测量。

4.校准项目4.1外观：保证外观完好无损，无杂物，无油污，无生锈。

4.2尺寸测量：使用CMM根据图纸要求进行尺寸测量。

5.校准方法5.1外观：目视检查5.2尺寸测量：见表1Responsible: Page:1/18 Status: 20. Mai. 2020 Source: 量检具几何公差、形状和位置公差内部校准作业指导书Index: 100Responsible:Page:2/18Status: 20. Mai. 2020Source: 量检具几何公差、形状和位置公差内部校准作业指导书Index: 100公差序号公差带与应用示例 设备 检测方法1.1 直线度CMM将被测零件平稳放置在三坐标测试台上。

1.在被测面的截面上测取若干个点的坐标值。

2.通过三坐标软件利用所有测得的点坐标值计算出直线度误差。

1.2 直线度Responsible:Page:3/18Status: 20. Mai. 2020Source: 量检具几何公差、形状和位置公差内部校准作业指导书Index: 1001.3 直线度CMM将被测零件平稳放置在三坐标测试台上。

1.测得被测圆柱并用其轴线作为基本坐标系。

2.在被测圆柱内测取若干个圆的坐标值。

3.通过三坐标软件利用所有测得的圆坐标值计算出直线度误差。

2.1 平面度CMM将被测零件平稳放置在三坐标测试台上。

1.在被测平面所有范围内，均匀测得若干个点的坐标值。

2.通过三坐标软件利用所有测得的点坐标值计算出平面度误差。

Responsible:Page:4/18Status: 20. Mai. 2020Source: 量检具几何公差、形状和位置公差内部校准作业指导书Index: 1003.1 圆度CMM将被测零件平稳放置在三坐标测试台上，同时调整被测零件的轴线，使它平行于坐标轴Z.1.按一定布点测出在同一测量截面内的各点坐标值X,Y 。

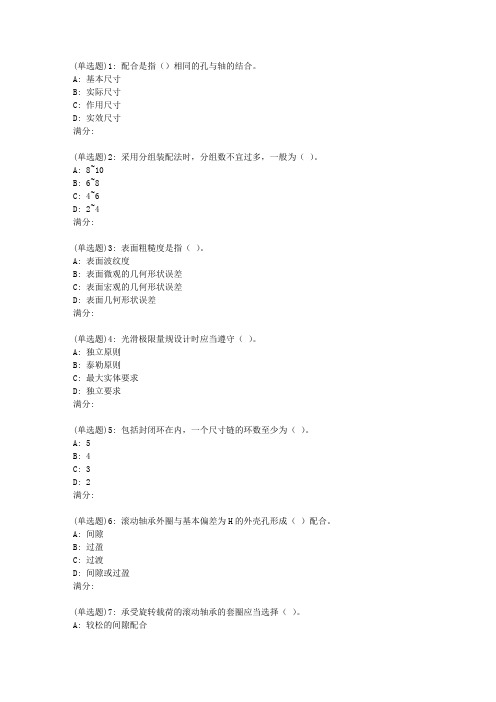

(单选题)1: 配合是指（）相同的孔与轴的结合。

A: 基本尺寸B: 实际尺寸C: 作用尺寸D: 实效尺寸满分:(单选题)2: 采用分组装配法时，分组数不宜过多，一般为（）。

A: 8~10B: 6~8C: 4~6D: 2~4满分:(单选题)3: 表面粗糙度是指（）。

A: 表面波纹度B: 表面微观的几何形状误差C: 表面宏观的几何形状误差D: 表面几何形状误差满分:(单选题)4: 光滑极限量规设计时应当遵守（）。

A: 独立原则B: 泰勒原则C: 最大实体要求D: 独立要求满分:(单选题)5: 包括封闭环在内，一个尺寸链的环数至少为（）。

A: 5B: 4C: 3D: 2满分:(单选题)6: 滚动轴承外圈与基本偏差为H的外壳孔形成（）配合。

A: 间隙B: 过盈C: 过渡D: 间隙或过盈满分:(单选题)7: 承受旋转载荷的滚动轴承的套圈应当选择（）。

A: 较松的间隙配合B: 较紧的间隙配合C: 较松的过渡配合D: 较松的过盈配合满分:(单选题)8: 零件尺寸链中，封闭环是（）。

A: 最重要的尺寸B: 最不重要的尺寸C: 最容易加工的尺寸D: 最难加工的尺寸满分:(单选题)9: 国家标准对平键的键宽尺寸b规定了（）种公差带。

A: 一种B: 两种C: 三种D: 四种满分:(单选题)10: 普通螺纹的公称直径为（）。

A: 大径B: 中径C: 小径D: 螺距E: 牙型角满分:(单选题)11: 反映齿轮传动平稳性的公差项目有（）。

A: 齿距极限偏差B: 齿距累积总偏差C: 齿轮径向跳动D: 齿厚极限偏差满分:(单选题)12: 下列几何公差带形状相同的为（）。

A: 轴线对轴线的平行度公差，面对面的平行度公差B: 径向圆跳动，圆度公差C: 轴线的直线度公差，导轨的直线度公差D: 同轴度公差，径向全跳动满分:(单选题)13: 齿厚偏差用于评定（）。

A: 传递运动的准确性B: 传动平稳性C: 载荷分布均匀性D: 齿轮副的侧隙满分:(单选题)14: 具有互换性的零件应当是（）。

【奥鹏】吉大19秋学期《公差与技术测量》在线作业一
试卷总分:100 得分:100C 2、ACD 3、ABC D B
一、多选题（共10题，40分）
1、影响齿轮传动平稳性的误差项目有（）
A一齿切向综合误差
B齿圈径向跳动
C基节偏差
D齿距累积误差
[分析上述题目，并完成选择]
参考选择是：AC
2、属于位置公差的有（）
A平行度
B平面度
C端面全跳动
D倾斜度
[分析上述题目，并完成选择]
参考选择是：ACD
3、下列说法正确的有（）
A用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B用于传递动力的齿轮，一般要求载荷分布均匀
C用于高速传动的齿轮，一般要求载荷分布均匀
D低速动力齿轮，对运动的准确性要求高
[分析上述题目，并完成选择]
参考选择是：ABC
4、下列公差带形状相同的有( )
A轴线对轴线的平行度与面对面的平行度
B径向圆跳动与圆度
C同轴度与径向全跳动
D轴线对面的垂直度与轴线对面的倾斜度
[分析上述题目，并完成选择]
参考选择是：BD
5、圆柱度公差可以同时控制（）
A圆度
B素线直线度
C径向全跳动
D同轴度
[分析上述题目，并完成选择]
参考选择是：AB
6、下列测量中属于相对测量的有( )
A用千分尺测外径
B用光学比较仪测外径
C用内径百分表测内径
D用内径千分尺测量内径。

公差配合与测量⼀、《公差配合与测量》作业及解答（⼀）. 作业（⼆）.作业解答请见教材⼆、《公差配合与测量》⾃测试卷及解答公差配合与测量⾃测试卷11.单项选择题（每⼩题1 分，共15 分）在下列每⼩题的备选答案中选出⼀个正确的答案，并将其字母标号填⼊题⼲的括号内。

1. 下列数系列中，哪个不属于优先数系（）A.R10B.R5C.R40D.R302.下列配合中，不属于基孔制的有（）A.Φ50H6/g5B. Φ65F7/h6C. Φ70H8/k8D. Φ70H5/s43.下列配合代号标注正确的是（）A.Φ35H5/k4B. Φ30h8/k8C. Φ40f7/H6D. Φ40H7/D64.尺⼨Φ48F6中，“F”代表（）A．尺⼨公差带的代号 B.公差等级代号 C.基本偏差代号 D.配合代号5.下列有关基本偏差的论述中正确的有（）A．基本偏差数值的⼤⼩取决于基本偏差的代号;B. 孔的基本偏差为上偏差;C. 轴的基本偏差为下偏差;D. 基本偏差数值的⼤⼩取决于标准公差的⼤⼩。

6.下列锥度和⾓度的检测器具中，属于相对测量法的是（）。

A.光学分度头B.万能⾓度尺 C .⾓度量块 D.钢直尺7.⽤⽐较仪测量零件时，调整仪器所⽤量块的尺⼨误差，按性质为( )。

Ａ.系统误差Ｂ.随机误差Ｃ.粗⼤误差 D.实际误差8.若轴的尺⼨合格，孔的尺⼨不合格，则装配以后的结合（）。

A.是合⽤的，孔、轴均有互换性B.是合⽤的，孔、轴均⽆互换性C.可能是合⽤的，孔、轴均⽆互换性D.可能是合⽤的，轴有互换性，孔⽆互换性9.径向全跳动公差带的形状与（）的公差带形状相同。

A.圆柱度B.圆度C.同轴度D.线的位置度10.在图样上标注形位公差要求，当形位公差值前⾯加注φ时，则被测要素的公差带形状应为（）。

A.两同⼼圆B.两同轴线圆柱⾯C.圆形、圆柱形或球形D.圆形或圆柱形11.选择表⾯粗糙度评定参数时，下列论述不正确的是（）A.受交变载荷的表⾯，参数值应⼤；B.配合表⾯的粗糙度数值应⼩于⾮配合表⾯；C.摩擦表⾯应⽐⾮摩擦表⾯数值⼩；D．配合质量要求⾼，参数值应⼩。

《公差与测量技术》作业绪论一、填空题1、互换性是指在制成的（）的一批零件或部件中，任取其一，不需要做任何（）、（）或（）就能进行装配，并能满足机械产品的（）的一种特性。

2、互换性原则广泛用于机械制造中的（）、（）、（）、机器的（）等各个方面。

3、零件的互换性既包括其（）的互换，也包括其（）的互换。

4、零件的几何量误差主要包含（）、（）和（）等。

5、几何量公差就是零件几何参数（）的（），它包括（）和（）等。

6、制定和贯彻（）是实现互换性的基础，对零件的（）是保证互换性生产的重要手段。

二、判断题1、互换性要求零件具有一定的加工精度。

（）2、零件在加工过程中的误差是不可避免的。

（）3、具有互换性的零件应该是形状和尺寸完全相同的零件。

（）4、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现。

（）5、测量的目的只是判定加工后的零件是否合格。

（）三、单向选择题1、关于互换性，下列说法中错误的是（）A、互换性要求零件具有一定的加工精度B、现代化生产必须遵循互换性原则C、为使零件具有互换性，必须使零件的各几何参数完全一致2、关于零件的互换性，下列说法中错误的是（）A、凡是合格的零件一定具有互换性B、凡是具有互换性的零件必为合格品C、为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内3、具有互换性的零件应是（）A、相同规格的零件B、不同规格的零件C、形状、尺寸完全相同的零件4、某种零件在装配时需要进行修配，则此零件（）A、具有互换性B、不具有互换性C、无法确定其是否具有互换性5、关于几何参数的公差，下列说法正确的是（）A、几何参数的公差就是零件几何参数的变动量B、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现C、制定和贯彻公差标准是保证互换性生产的重要手段第一章1-1 基本术语及其定义一、判断题1、凡内表面皆为孔，外表面皆为轴。

（）2、孔、轴是指圆柱的内外表面及由两平行平面和切面形成的包容面、被包容面。

第1/2章，公差配合作业一班级姓名学号一、填空及计算1.填表基本尺寸孔轴X max(Y min)X min(Y max)X av(Y av)T f 基准制配合性质ES EI T h es ei T sφ50 0 0.025 +0.089 +0.057φ10 0.009 0 -0.021 -0.01352．完全互换是指。

3．孔和轴的公差带由决定大小，由决定位置。

4．轴φ50js8，其上偏差为mm，下偏差为mm。

5．孔的公差等级为，基本偏差代号为＿＿。

6．尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是mm，最小极限尺寸是mm。

7．孔尺寸φ48P7，其基本偏差是＿＿μm，最小极限尺寸是mm。

8．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。

9．孔的基本偏差数值为，轴的基本偏差数值为＿＿mm。

10．属于较高和中等精度的公差等级有，用于精密配合或重要配合处。

11．以“正值”、“负值”、“零”或“绝对值”填入。

①极限偏差数值可以是，尺寸公差数值是。

②间隙数值是，过盈数值是。

③间隙公差数值是，过盈公差数值是。

12．的孔与的轴配合，属于＿＿制＿＿配合。

13．配合代号为φ50H10／js10的孔轴，已知IT10=0．100mm，其配合的极限间隙（或过盈）分别为mm、mm。

14.使用标准公差和基本偏差表，查出下列公差带的上、下偏差。

1）φ32d9 2）φ80p6 3）φ120v7 4）φ40M815.说明下列配合符号所表示的配合制，公差等级和配合类别(间隙配合、过渡配合或过盈配合)，并查表计算其极限间隙或极限过盈，画出其尺寸公差带图．1) φ25H7／g6 2)φ40K7／h6二、选择题1、具有互换性的零件是（ ）A) 相同规格的零件 B) 不同规格的零件 C) 相互配合的零件 D) 形状和尺寸完全相同的零件 2、基本尺寸是（ ）A ）测量时得到的B ）加工时得到的C ）装配后得到的D ）设计时给它的 3、某尺寸的实际偏差为零，则其实际尺寸（ ）A ）必定合格B ）为零件的真实尺寸C ）等于基本尺寸D ）等于最小的极限尺寸 4～5、公差带的大小由（ ）确定,公差带的位置由（ ）确定。
