水电站水工建筑物概述(一)(常用版)(可以直接使用,可编辑完整版资料,欢迎下载)水电站水工建筑物概述(一)一、水利枢纽1.什么是水利水电工程枢纽?为了满足防洪需求,获得发电、灌溉、供水、航行等方面的综合效益,需要在河流的适宜段修建不同类型的建筑物,用来控制和支配水流。
这些建筑物通称为水工建筑物,而不同功能的水工建筑物组成的综合体称为水利水电工程枢纽。
2.水工建筑物按其作用可分为几类?水工建筑物种类繁多,但按其作用可以分为挡水建筑物,泄水建筑物,输水建筑物,取(进)水建筑物,整治建筑物,专门为灌溉、发电、过坝需要而兴建的建筑物等六类。
但是,应当指出的是,有些水工建筑物的功能并非单一,难以严格区分其类型。
如各种溢流坝既是挡水建筑物,又是泄水建筑物;水闸既能挡水,又可泄水,有时还作为灌溉渠首或供水工程的取水建筑物,等等。
3.什么是挡水建筑物?用于拦截江河水流,形成水库或空高上游水位的建筑物。
如各种坝和水闸以及为抗御洪水或挡潮沿江河岸修建的堤防、海塘等。
4.水库有哪些特征水位及相应库容?库容大小决定着水库调节径流的能力和它所能提供的效益。
因此,确定水库特征水位及其相应库容是水利水电工程规划、设计的主要任务之一。
(1) 死水位和死库容水库正常运用情况下允许水库消落到最低的水位称为死水位,该水位以下的库容即死库容。
除特殊情况外,死库容不参与径流调节,即不能动用这部分水库的水量。
(2) 正常蓄水位和兴利库容水库正常运用情况下,为满足设计的兴利要求,在设计枯水年(或枯水段)开始供水时应蓄到的水位,称为正常蓄水位,又称设计兴利水位。
该水位与死水位间的库容即兴利库容。
正常蓄水位到死水位间的水库深度称为消落深度或工作深度。
(3) 防洪限制水位水库在汛期允许兴利蓄水的上限水位称为防洪限制水位。
可根据洪水特性和防洪要求,对汛期不同时期分段拟定。
(4) 防洪高水位和防洪库容当退下游防护对象的设计洪水位时,水库为控制下泄流量而拦蓄洪水,这时在坝前达到的最高水位称为防洪高水位。

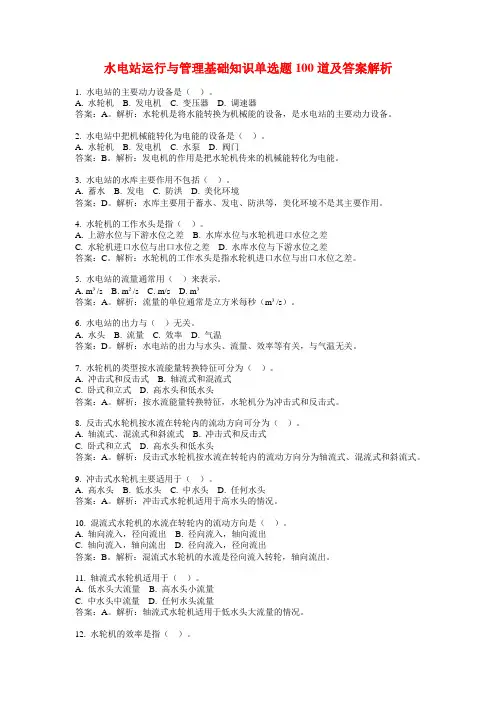

水电站运行与管理基础知识单选题100道及答案解析1. 水电站的主要动力设备是()。
A. 水轮机B. 发电机C. 变压器D. 调速器答案:A。
解析:水轮机是将水能转换为机械能的设备,是水电站的主要动力设备。
2. 水电站中把机械能转化为电能的设备是()。
A. 水轮机B. 发电机C. 水泵D. 阀门答案:B。
解析:发电机的作用是把水轮机传来的机械能转化为电能。
3. 水电站的水库主要作用不包括()。
A. 蓄水B. 发电C. 防洪D. 美化环境答案:D。
解析:水库主要用于蓄水、发电、防洪等,美化环境不是其主要作用。
4. 水轮机的工作水头是指()。
A. 上游水位与下游水位之差B. 水库水位与水轮机进口水位之差C. 水轮机进口水位与出口水位之差D. 水库水位与下游水位之差答案:C。
解析:水轮机的工作水头是指水轮机进口水位与出口水位之差。
5. 水电站的流量通常用()来表示。
A. m³/sB. m²/sC. m/sD. m³答案:A。
解析:流量的单位通常是立方米每秒(m³/s)。
6. 水电站的出力与()无关。
A. 水头B. 流量C. 效率D. 气温答案:D。
解析:水电站的出力与水头、流量、效率等有关,与气温无关。
7. 水轮机的类型按水流能量转换特征可分为()。
A. 冲击式和反击式B. 轴流式和混流式C. 卧式和立式D. 高水头和低水头答案:A。
解析:按水流能量转换特征,水轮机分为冲击式和反击式。
8. 反击式水轮机按水流在转轮内的流动方向可分为()。
A. 轴流式、混流式和斜流式B. 冲击式和反击式C. 卧式和立式D. 高水头和低水头答案:A。
解析:反击式水轮机按水流在转轮内的流动方向分为轴流式、混流式和斜流式。
9. 冲击式水轮机主要适用于()。
A. 高水头B. 低水头C. 中水头D. 任何水头答案:A。
解析:冲击式水轮机适用于高水头的情况。
10. 混流式水轮机的水流在转轮内的流动方向是()。

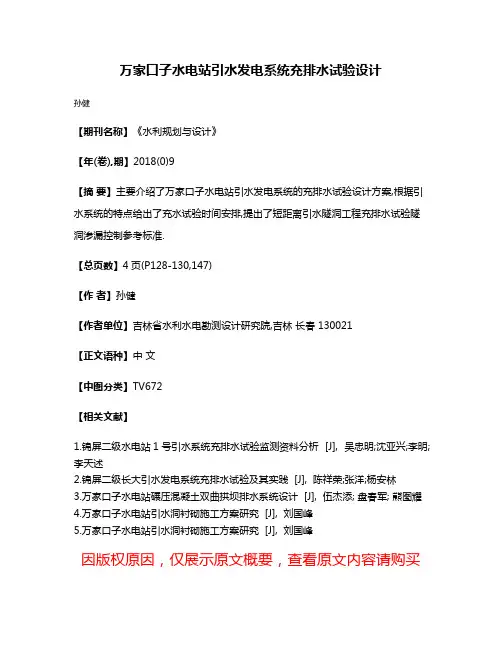

万家口子水电站引水发电系统充排水试验设计
孙健
【期刊名称】《水利规划与设计》
【年(卷),期】2018(0)9
【摘要】主要介绍了万家口子水电站引水发电系统的充排水试验设计方案,根据引水系统的特点给出了充水试验时间安排,提出了短距离引水隧洞工程充排水试验隧洞渗漏控制参考标准.
【总页数】4页(P128-130,147)
【作者】孙健
【作者单位】吉林省水利水电勘测设计研究院,吉林长春 130021
【正文语种】中文
【中图分类】TV672
【相关文献】
1.锦屏二级水电站1号引水系统充排水试验监测资料分析 [J], 吴忠明;沈亚兴;李明;李天述
2.锦屏二级长大引水发电系统充排水试验及其实践 [J], 陈祥荣;张洋;杨安林
3.万家口子水电站碾压混凝土双曲拱坝排水系统设计 [J], 伍杰添; 盘春军; 熊图耀
4.万家口子水电站引水洞衬砌施工方案研究 [J], 刘国峰
5.万家口子水电站引水洞衬砌施工方案研究 [J], 刘国峰
因版权原因,仅展示原文概要,查看原文内容请购买。

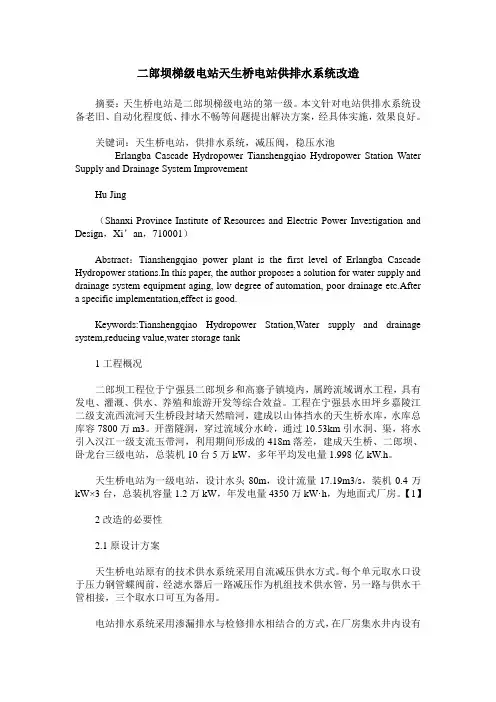

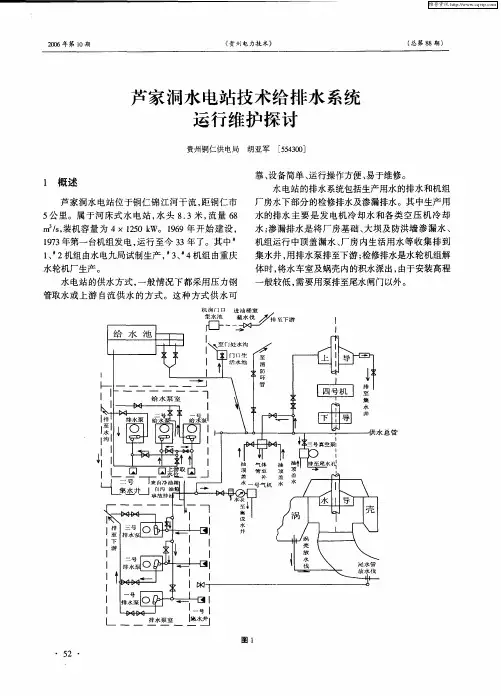

二郎坝梯级电站天生桥电站供排水系统改造摘要:天生桥电站是二郎坝梯级电站的第一级。
本文针对电站供排水系统设备老旧、自动化程度低、排水不畅等问题提出解决方案,经具体实施,效果良好。
关键词:天生桥电站,供排水系统,减压阀,稳压水池Erlangba Cascade Hydropower Tianshengqiao Hydropower Station Water Supply and Drainage System ImprovementHu Jing(Shanxi Province Institute of Resources and Electric Power Investigation and Design,Xi’an,710001)Abstract:Tianshengqiao power plant is the first level of Erlangba Cascade Hydropower stations.In this paper, the author proposes a solution for water supply and drainage system equipment aging, low degree of automation, poor drainage etc.After a specific implementation,effect is good.Keywords:Tianshengqiao Hydropower Station,Water supply and drainage system,reducing value,water storage tank1工程概况二郎坝工程位于宁强县二郎坝乡和高寨子镇境内,属跨流域调水工程,具有发电、灌溉、供水、养殖和旅游开发等综合效益。
工程在宁强县水田坪乡嘉陵江二级支流西流河天生桥段封堵天然暗河,建成以山体挡水的天生桥水库,水库总库容7800万m3。

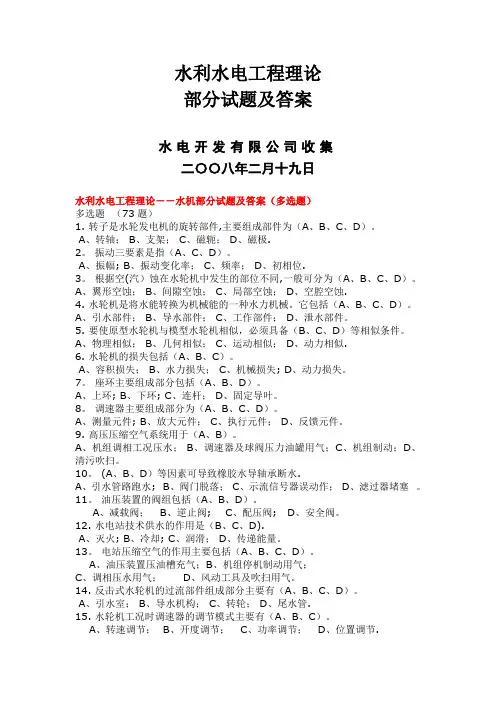

水利水电工程理论部分试题及答案水电开发有限公司收集二〇〇八年二月十九日水利水电工程理论――水机部分试题及答案(多选题)多选题(73题)1. 转子是水轮发电机的旋转部件,主要组成部件为(A、B、C、D)。
A、转轴;B、支架;C、磁轭;D、磁极.2。
振动三要素是指(A、C、D)。
A、振幅;B、振动变化率;C、频率;D、初相位.3。
根据空(汽)蚀在水轮机中发生的部位不同,一般可分为(A、B、C、D)。
A、翼形空蚀;B、间隙空蚀;C、局部空蚀;D、空腔空蚀.4. 水轮机是将水能转换为机械能的一种水力机械。
它包括(A、B、C、D)。
A、引水部件;B、导水部件;C、工作部件;D、泄水部件。
5. 要使原型水轮机与模型水轮机相似,必须具备(B、C、D)等相似条件。
A、物理相似;B、几何相似;C、运动相似;D、动力相似.6. 水轮机的损失包括(A、B、C)。
A、容积损失;B、水力损失;C、机械损失;D、动力损失。
7。
座环主要组成部分包括(A、B、D)。
A、上环;B、下环;C、连杆;D、固定导叶。
8。
调速器主要组成部分为(A、B、C、D)。
A、测量元件;B、放大元件;C、执行元件;D、反馈元件。
9. 高压压缩空气系统用于(A、B)。
A、机组调相工况压水;B、调速器及球阀压力油罐用气;C、机组制动;D、清污吹扫。
10。
(A、B、D)等因素可导致橡胶水导轴承断水.A、引水管路跑水;B、阀门脱落;C、示流信号器误动作;D、滤过器堵塞。
11。
油压装置的阀组包括(A、B、D)。
A、减载阀;B、逆止阀;C、配压阀;D、安全阀。
12. 水电站技术供水的作用是(B、C、D).A、灭火;B、冷却;C、润滑;D、传递能量。
13。
电站压缩空气的作用主要包括(A、B、C、D)。
A、油压装置压油槽充气;B、机组停机制动用气;C、调相压水用气;D、风动工具及吹扫用气。
14. 反击式水轮机的过流部件组成部分主要有(A、B、C、D)。
A、引水室;B、导水机构;C、转轮;D、尾水管.15. 水轮机工况时调速器的调节模式主要有(A、B、C)。

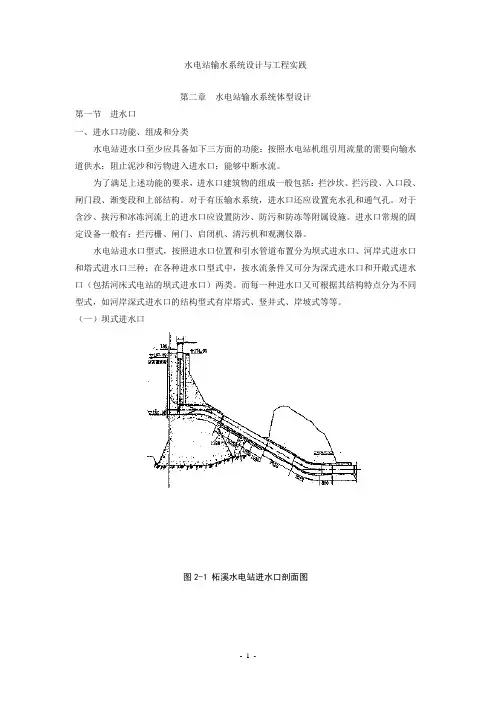

水电站输水系统设计与工程实践第二章水电站输水系统体型设计第一节进水口一、进水口功能、组成和分类水电站进水口至少应具备如下三方面的功能:按照水电站机组引用流量的需要向输水道供水;阻止泥沙和污物进入进水口;能够中断水流。
为了满足上述功能的要求,进水口建筑物的组成一般包括:拦沙坎、拦污段、入口段、闸门段、渐变段和上部结构。
对于有压输水系统,进水口还应设置充水孔和通气孔。
对于含沙、挟污和冰冻河流上的进水口应设置防沙、防污和防冻等附属设施。
进水口常规的固定设备一般有:拦污栅、闸门、启闭机、清污机和观测仪器。
水电站进水口型式,按照进水口位置和引水管道布置分为坝式进水口、河岸式进水口和塔式进水口三种;在各种进水口型式中,按水流条件又可分为深式进水口和开敞式进水口(包括河床式电站的坝式进水口)两类。
而每一种进水口又可根据其结构特点分为不同型式,如河岸深式进水口的结构型式有岸塔式、竖井式、岸坡式等等。
(一)坝式进水口图2-1 柘溪水电站进水口剖面图图2-2 丹江口水电站进水口剖面图图2-3 新安江水电站进水口剖面图图2-4 三峡水电站进水口剖面图图2-5 岩滩水电站进水口剖面图图2-6 新丰江水电站进水口剖面图图2-7 凤滩水电站进水口剖面图图2-8 湖南镇水电站进水口剖面图图2-9 碧口水电站进水口剖面图图2-10 鲁布革水电站进水口剖面图图2-11 古田一级水电站进水口剖面图图2-12 二滩水电站进水口剖面图图2-13 小浪底水电站进水口剖面图二、进水口位置选择与设置高程坝式进水口依附于大坝,只要坝轴线选定,进水口位置就基本确定。
因此,进水口位置选择是针对河岸式和塔式进水口而言的。
河岸式进水口最好能从水库、河流中直接取水。
若通过引水渠取水,要求引水渠不宜太长,以减小水头损失和避免不稳定流影响;进水口应置于整体稳定的岩基上,尽量避免高边坡开挖量,以降低工程造价。
直接从挾沙河流中取水的河岸式进水口,应充分利用河流弯道的环流作用,将进水口选在凹岸;在支流或山沟的汇口处,往往带来大量的推移质,在其下游选择进水口位置时,应置于其影响之外。
中国的大中型水电站一。
三峡水利枢纽三峡水利枢纽长江从世界屋脊—青藏高原的沱沱河起步,至上海入东海,全长6300余公里,年入海水量近10,000亿立方米,总落差5800多米,水能资源蕴藏量达2.68亿千瓦。
然而,新中国成立以来,为全面地综合治理与开发长江,展开了大规模的勘测、规划、科研和论证工作。
通过全面规划和反复论证认为:三峡水利枢纽是综合治理与开发长江的关键性工程。
长江自奉节至宜昌近200公里的江段,穿越瞿塘峡、巫峡、西陵峡等三段大峡谷。
长江三峡为该三段大峡谷的总称。
位于西陵峡中段的湖北省宜昌市境内的三斗坪(距下游的葛洲坝水利枢纽38公里),江谷开阔,花岗岩岩基坚硬、完整,并可控制上游流域面积100万平方公里,多年平均径流量近5000亿立方米。
经过数十年的艰辛勘测、规划、论证、审定后,举世瞩目的长江三峡工程特选址于该地─-三斗坪。
长江三峡工程采用“一级开发,一次建成,分期蓄水,连续移民”方案。
大坝为混凝土重力坝,坝顶总长3035米,坝顶高程185米,正常蓄水位175 米,总库容393 亿立方米,其中防洪库容221.5亿立方米。
每秒排沙流量为2460立方米,排沙孔分散布置于混凝土重力坝段和电站底部。
泄洪坝段每秒泄洪能力为11万千瓦,年均发电量849亿度。
左岸的通航建筑物,年单向通过能力500万吨。
双线五级船闸,可通过万吨级船队;单线一级垂直升船机,可快速通过3000吨级的客货轮。
主体工程土石方开挖约10,260万立方米,土石方填筑约2930万立方米,混凝土浇筑约2715万立方米,金属结构安装约28.1吨。
准备期2 年。
主体工程总工期15年,第9年开始启用永久通航建筑物和第一批机组发电。
水库最终将淹没耕地43.13 万亩;最终将动迁113.18万人。
按1993年物价水平计算,静态总投资954.6亿元,其中枢纽工程500.9 亿元;移民安置300.7 元;输变电工程153亿元。
长江三峡工程竣工后,将发挥防洪、发电、航运、养殖、旅游、保护生态、净化环境、开发性移民、南水北调、供水灌溉等十大效益,是世界上任何巨型电站都无法比拟的!工程布置(1).枢纽布置枢纽主要建筑物由大坝、水电站、通航建筑物等三大部分组成。

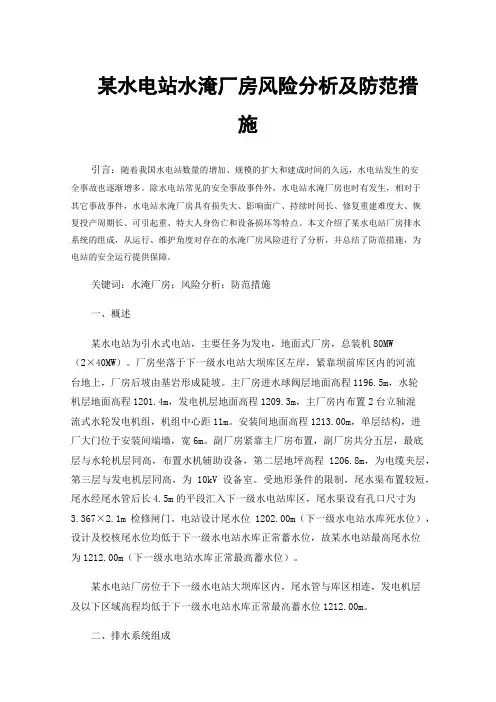

某水电站水淹厂房风险分析及防范措施引言:随着我国水电站数量的增加、规模的扩大和建成时间的久远,水电站发生的安全事故也逐渐增多。
除水电站常见的安全事故事件外,水电站水淹厂房也时有发生,相对于其它事故事件,水电站水淹厂房具有损失大、影响面广、持续时间长、修复重建难度大、恢复投产周期长、可引起重、特大人身伤亡和设备损坏等特点。
本文介绍了某水电站厂房排水系统的组成,从运行、维护角度对存在的水淹厂房风险进行了分析,并总结了防范措施,为电站的安全运行提供保障。
关键词:水淹厂房;风险分析;防范措施一、概述某水电站为引水式电站,主要任务为发电,地面式厂房,总装机80MW(2×40MW)。
厂房坐落于下一级水电站大坝库区左岸,紧靠坝前库区内的河流台地上,厂房后坡由基岩形成陡坡。
主厂房进水球阀层地面高程1196.5m,水轮机层地面高程1201.4m,发电机层地面高程1209.3m,主厂房内布置2台立轴混流式水轮发电机组,机组中心距11m。
安装间地面高程1213.00m,单层结构,进厂大门位于安装间端墙,宽6m。
副厂房紧靠主厂房布置,副厂房共分五层,最底层与水轮机层同高,布置水机辅助设备,第二层地坪高程1206.8m,为电缆夹层,第三层与发电机层同高,为10kV设备室。
受地形条件的限制,尾水渠布置较短,尾水经尾水管后长4.5m的平段汇入下一级水电站库区,尾水渠设有孔口尺寸为3.367×2.1m检修闸门。
电站设计尾水位1202.00m(下一级水电站水库死水位),设计及校核尾水位均低于下一级水电站水库正常蓄水位,故某水电站最高尾水位为1212.00m(下一级水电站水库正常最高蓄水位)。
某水电站厂房位于下一级水电站大坝库区内,尾水管与库区相连,发电机层及以下区域高程均低于下一级水电站水库正常最高蓄水位1212.00m。

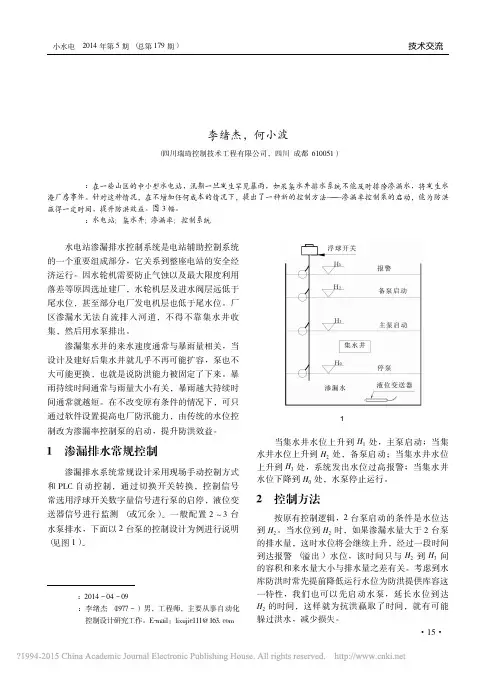

二、排水系统组成某水电站厂区内排水系统由检修排水系统和渗漏排水系统组成。
(一)检修排水系统原设计由4台80ZW80-80-35P型自吸式离心泵及其电气控制屏、排水管路(阀门)组成,每台机组各2台泵,负责机组检修时从水轮机尾水管中直接吸水通过设计的排水管路将水排入下游库区,投运后曾出现排水系统出口止回阀堵塞无法打开的情况,为了保证排水系统的可靠性,新安装一根DN100的备用排水管,备用排水管沿球阀层下游侧墙面水平布置至墙根,然后垂直向上穿过主厂房楼层至主厂房上游侧地面通道,再排向下游水库,切换排水管路可通过操作机组检修排水系统出口阀实现。

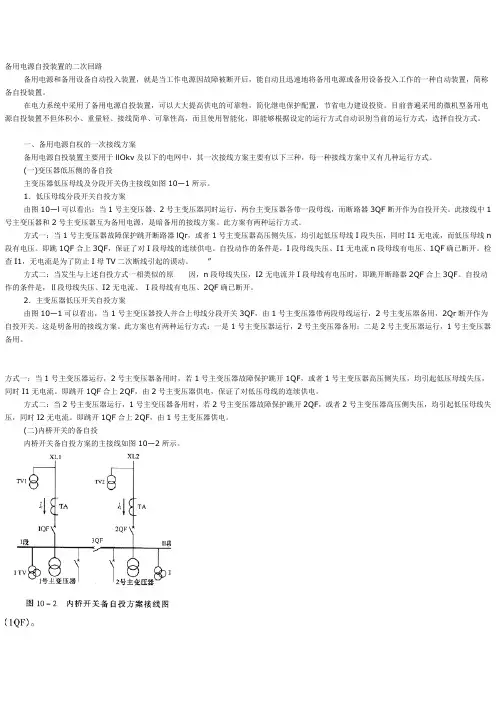

备用电源自投装置的二次回路备用电源和备用设备自动投入装置,就是当工作电源因故障被断开后,能自动且迅速地将备用电源或备用设备投入工作的一种自动装置,简称备自投装置。
在电力系统中采用了备用电源自投装置,可以大大提高供电的可靠牲,简化继电保护配置,节省电力建设投资。
目前普遍采用的微机型备用电源自投装置不但体积小、重量轻、接线简单、可靠性高,而且使用智能化,即能够根据设定的运行方式自动识别当前的运行方式,选择自投方式。
一、备用电源自权的一次接线方案备用电源自投装置主要用于llOkv及以下的电网中,其一次接线方案主要有以下三种,每一种接线方案中又有几种运行方式。
(一)变压器低压侧的备自投主变压器低压母线及分段开关伪主接线如图10—1所示。
1.低压母线分段开关自投方案由图10—l可以看出;当1号主变压器、2号主变压器同时运行,两台主变压器各带一段母线,而断路器3QF断开作为自投开关。
此接线中1号主变压器和2号主变压器互为备用电源,是暗备用的接线方案。
此方案有两种运行方式。
方式一:当1号主变压器故障保护跳开断路器lQr,或者1号主变压器高压侧失压,均引起低压母线I段失压,同时I1无电流,而低压母线n 段有电压。
即跳1QF合上3QF,保证了对I段母线的连续供电。
自投动作的条件是,I段母线失压、I1无电流n段母线有电压、1QF确已断开。
检查I1,无电流是为了防止I母TV二次断线引起的谟动。
”方式二:当发生与上述自投方式一相类似的原因,n段母线失压,I2无电流并I段母线有电压时,即跳开断路器2QF合上3QF。
自投动作的条件是,Ⅱ段母线失压、I2无电流、I段母线有电压、2QF确已断开。
2.主变压器低压开关自投方案由图10—1可以看出,当1号主变压器投人并合上母线分段开关3QF,由1号主变压器带两段母线运行,2号主变压器备用,2Qr断开作为自投开关。
这是明备用的接线方案。
此方案也有两种运行方式:一是1号主变压器运行,2号主变压器备用;二是2号主变压器运行,1号主变压器备用。
湖南澧水公司皂市水电站1、澧水公司皂市水利枢纽工程简介皂市水利枢纽是澧水流域中一项以防洪为主,兼顾发电、旅游等综合效益的骨干防洪工程,是澧水流域骨干防洪工程之一。
水库总库容14.39亿立方米,正常蓄水位140米,防洪高水位143.5米。
皂市水利枢纽工程为Ⅰ等工程,主要建筑物拦河坝、泄水建筑物为Ⅰ级建筑物、发电引水建筑物、电站厂房及其它建筑物为Ⅲ级建筑物。
工程由碾压混凝土重力坝、右岸坝后式厂房、左右岸灌溉渠道、右岸斜面50t升船机(预留)等建筑物组成。
坝顶高程148米,最大坝高88米,坝顶长度351米,电站装机12万千瓦,年均发电量3.33亿千瓦时。
总投资32.5亿元。
”2、澧水公司皂市水电站情况介绍电站为右岸坝后式,设有拦污栅、检修闸门、快速工作门、压力钢管、蜗壳、尾水管、尾水闸门等主要部件。
电站总装机容量为2×60MW,采用220Kv一级电压接入系统,主接线方式为单母线接线。
皂市水库具有年调节性能。
3、澧水公司皂市水电站主机设备介绍(1)水轮机的基本参数机组型号 HLF161A0-LJ-400 结构为半伞式混流发电机组。
额定出力 61.54MW最大出力 70.77MW额定转速 157.89rpm飞逸转速 332rpm转轮直径 400cm导叶中心线高程 71.2m额定流量 136.9立方米/秒额定工况下水轮机效率 94.5﹪最大水推力 350.5t(2)机组运行情况良好,暂未发现明显缺陷如汽蚀、裂纹等情况。
(3)发电机的基本参数皂市电站发电机型号:SF60-38/9070SF是立式空冷60是额定容量,MW38是磁极个数9070是定子铁芯外径(mm)额定电压Un:指发电机在正常运行时长期安全工作的最高的定子绕组的线电压。
10.5KV额定电流In:指发电机正常连续运行的最大工作电流。
3770A 额定容量Sn或额定功率Pn:指发电机长期安全运行的最大允许输出的视在功率Sn=√3UnIn,为68.57MVA。
水电站建设施工工序一、前期准备工作建设水电站之前,需要进行大量的前期准备工作,包括选址、规划设计、环境评估等。
选址是最为关键的一步,需要考虑到水资源充足性、地质条件、交通便利性等因素。
同时,规划设计要符合国家相关标准和要求,环境评估需要充分考虑对周边环境的影响。
二、基础工程水电站的建设首先需要进行基础工程,包括场地平整、桩基施工等。
场地平整是为了确保后续施工的顺利进行,同时桩基施工是为了支撑水电站的整体结构。
这些基础工程的质量直接关系到整个水电站的安全性和稳定性。
三、水电站主体结构施工主体结构施工是水电站建设的重要环节,包括水库建设、大坝施工、发电机组安装等。
水库建设是为了蓄水,形成水能,大坝施工是为了固定水库和发电机组,而发电机组的安装是为了转化水能为电能。
这些工序需要严格按照设计要求和施工标准进行施工,确保水电站的安全运行。
四、辅助设施建设除了主体结构,水电站还需要建设辅助设施,包括升压变电站、供水系统、排水系统等。
升压变电站是为了将水电站发出的电能升压输送到电网中,供水系统是为了保证水电站生产用水,排水系统是为了排放水电站产生的废水。
这些辅助设施的建设同样需要严格把控,确保运行的安全性和可靠性。
五、设备调试与运行水电站建设完成后,需要进行设备调试与运行,确保各项设备的正常运转。
在调试过程中需要注意安全,保证操作人员的生命财产安全,同时要保证设备的稳定性和可靠性。
经过一段时间的运行试验后,水电站可以正式投入使用,为当地提供清洁能源。
六、环境保护与维护在水电站建设施工工序中,环境保护和维护是至关重要的。
建设水电站需要尽量减少对周边环境的影响,同时要保证水资源的可持续利用。
在水电站运行过程中,要进行定期的维护和检修,确保设备的正常运行,同时要关注周边环境的保护和维护工作。
水电站建设施工工序需要各项工作的紧密配合,严格按照相关标准和要求进行施工,确保水电站的安全运行和高效发电。
通过前期准备工作、基础工程施工、水电站主体结构建设、辅助设施建设、设备调试与运行以及环境保护与维护等工序的有序推进,最终实现水电站的顺利建设和正常运行。
