桥头搭板的施工工序

桥头搭板施工1.夯填水泥稳定碎石：根据图纸设计要求，搭板下部在台后填土上面须铺设2.20cm 厚的水泥稳定碎石，并用小型机具进行夯实，直到夯实层顶面标高达到搭板底标高为止。

3.测量定位：采用全站仪坐标定位法测设路基中心位置，并根据中心线放出搭板的具体位置，在路基上打入钢筋桩好标记。

4.钢筋制作：钢筋在施工过程中要逐一核对设计的钢筋型号、规格、尺寸、数量按设计要求在现场加工成型，并分类堆放，挂牌标识。

5.钢筋绑扎：钢筋绑扎要严格按图示规格、型号、数量、间距进行操作，作到横平竖直，间距准确。

为使骨架有足够的刚度，采用绑扎、焊接相结合的方法施工，钢筋在绑扎前，用钢刷除去表面的铁锈。

在浇注混凝土时不得使钢筋错位和变形，在安装钢筋时不能让钢筋沾上油污。

钢筋接头采用双面搭接电弧焊，两钢筋搭接端部应预先折向一侧，使结合钢筋轴线一致，接头采用双面焊时，焊缝6.长度不小于 5d（d 为钢筋直径）；采用单面焊时，焊缝长度不小于 10d（d 为钢筋直径）。

7.模板工程8. 模板要求：模板采用 5mm 厚钢模板。

模板的加工几何尺寸满足设计要求，具有一定的刚度，满足施工规范要求。

模板接缝平整、严密、不漏浆。

模板使用前对其刚度、几何尺寸和平整度、严密性进行检查、校对，修正后方可使用，并在模板使用清除表面污垢，涂刷脱模剂。

9.②升缩缝处理：在搭板与桥台背墙牛腿相接处、桥台耳墙处，设置 1cm 厚二层垫油毛毡，避免混凝士结构物接触面内部应力过大，造成开裂。

10.混凝土浇筑：在钢筋、模板施工完成之后，自检格，并报监理工程师检查合格，然后进行混凝土施工。

所用混凝土为商品混凝土，由商混站集中统一供应。

混凝土运至现场后，采用汽车吊配吊斗输送入模，自由倾落高度不得大于 2m，混凝土采用分层插入式机械振捣，混擬士振捣要充分，严防蜂窝麻面等现象。

混凝土拆模以后要及时进行浇水养护并覆盖，养护时间不小于 7 天。

搭板混凝土达到设计强度的 90%以上时方可进行沥青混凝土路面的施工。

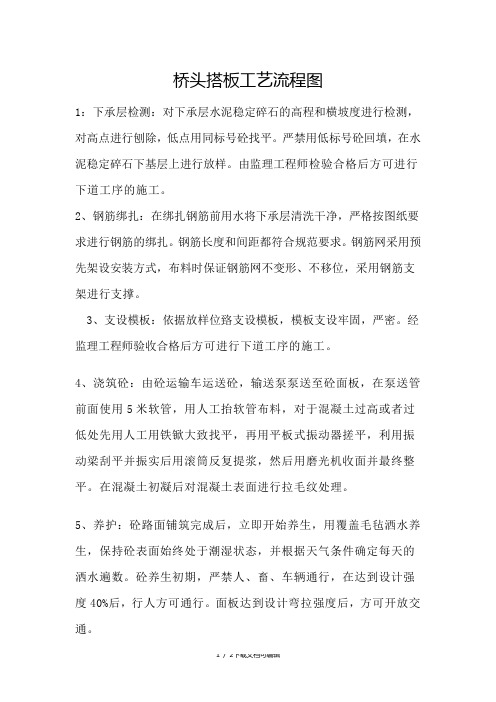

桥头搭板工艺流程图
1：下承层检测：对下承层水泥稳定碎石的高程和横坡度进行检测，对高点进行刨除，低点用同标号砼找平。

严禁用低标号砼回填，在水泥稳定碎石下基层上进行放样。

由监理工程师检验合格后方可进行下道工序的施工。

2、钢筋绑扎：在绑扎钢筋前用水将下承层清洗干净，严格按图纸要求进行钢筋的绑扎。

钢筋长度和间距都符合规范要求。

钢筋网采用预先架设安装方式，布料时保证钢筋网不变形、不移位，采用钢筋支架进行支撑。

3、支设模板：依据放样位臵支设模板，模板支设牢固，严密。

经监理工程师验收合格后方可进行下道工序的施工。

4、浇筑砼：由砼运输车运送砼，输送泵泵送至砼面板，在泵送管前面使用5米软管，用人工抬软管布料，对于混凝土过高或者过低处先用人工用铁锨大致找平，再用平板式振动器搓平，利用振动梁刮平并振实后用滚筒反复提浆，然后用磨光机收面并最终整平。

在混凝土初凝后对混凝土表面进行拉毛纹处理。

5、养护：砼路面铺筑完成后，立即开始养生，用覆盖毛毡洒水养生，保持砼表面始终处于潮湿状态，并根据天气条件确定每天的洒水遍数。

砼养生初期，严禁人、畜、车辆通行，在达到设计强度40%后，行人方可通行。

面板达到设计弯拉强度后，方可开放交通。

6、检测砼面板的表面平整边边缘顺直，不得出现露筋和空洞现象。

桥头搭板施工方案桥头搭板施工方案一、施工前准备1. 确定施工位置和搭板的数量。

根据桥头的长度和宽度，确定搭板的数量和尺寸，并进行计算。

2. 调配施工材料。

根据搭板的尺寸和数量，调配好所需的木材、铁钉等材料，并做好防水处理。

3. 进行安全检查。

检查施工现场的安全设施、堤坝的稳固程度、地面的平整度等，确保施工过程的安全。

二、搭建搭板1. 确定搭板的位置。

根据桥头的长度和宽度，确定搭板的起点和终点，并进行标记。

2. 安装木质桥墩。

在桥头的两侧，按照一定的间距放置木质桥墩，用来支撑搭板。

3. 安装搭板。

将木板逐一安装在桥墩上，用铁钉固定好。

4. 加固搭板。

在搭板的两侧，加装横梁和斜撑，增加搭板的稳定性和承载能力。

5. 进行调整。

根据实际情况，对搭板进行调整，确保桥面平整、稳定。

三、施工过程中的安全措施1. 设立警示标志。

在施工现场的周边，设置警示标志，提醒过往车辆和行人注意安全。

2. 安装防护栏杆。

在搭板两侧安装防护栏杆，防止人员从桥头坠落。

3. 配备安全帽和防滑鞋。

所有参与施工的工人都必须佩戴安全帽和防滑鞋，确保施工过程中人员的安全。

4. 定期检查搭板。

在施工过程中，定期检查搭板的稳固程度，及时修补和更换损坏的部分。

四、施工完成后的处理1. 清理施工现场。

将施工过程中产生的垃圾和工具进行清理，保持施工现场的整洁。

2. 检查搭板。

对已经搭建的桥头进行最终的检查，确保桥头的质量和稳定性满足要求。

3. 拆除搭板。

在确保桥头质量合格后，拆除搭板，并妥善处理。

总结：通过以上的施工方案，可以确保桥头搭板工程的质量和施工过程的安全。

在实际施工中，还需根据具体情况进行调整和变更，确保工程的顺利进行。

同时，需要合理安排施工流程和人员，确保施工的高效和质量。

桥头搭板施工方案47785一、施工方案目标本施工方案旨在对桥头搭板进行施工，确保施工安全和质量，保证施工进度和工期的完成。

二、施工方案内容1.前期准备工作1.1确定搭板施工的具体时间和地点。

1.2确定搭板施工所需的材料、设备及人员。

1.3组织相关人员参与技术交底会议，明确各项施工任务和注意事项。

2.安全保障措施2.1编制施工现场安全管理制度，明确责任和监督。

2.2设置施工警示标志，提醒过往人员和车辆注意安全。

2.3安排专人进行施工场地的清理和平整，确保施工区域整洁。

3.材料准备3.1根据实际情况确定搭板所需的材料种类和数量。

3.2检查搭板材料的质量和符合要求程度。

3.3进行材料的验收和入库管理，确保施工所需材料的及时供应。

4.施工组织与协调4.1建立施工组织结构，明确各个施工节点和施工过程。

4.2安排专人负责施工现场的统筹协调工作。

4.3建立施工指挥部，进行施工进度和质量的监督和检查。

5.搭板施工流程5.1进行施工现场的测量和定位，确定搭板的尺寸和位置。

5.2制定搭板施工的详细方案和步骤。

5.3搭建起临时支撑结构，确保搭板施工时的安全性和稳定性。

5.4清理搭板施工区域，确保施工环境的整洁和通畅。

5.5安装和固定搭板材料，确保施工质量和稳定性。

5.6进行搭板的调试和验收，确保搭板的使用性能和安全性。

6.施工质量控制6.1建立质量控制的管理制度，明确质量控制的基本要求。

6.2进行施工过程中的质量检查和验收，确保施工质量的符合要求。

6.3对施工过程中出现的质量问题进行处理和整改，及时纠正。

7.施工进度控制7.1确定施工的时间节点和工期要求，编制施工进度计划。

7.2对施工过程中的进度进行监督和检查，确保施工进度的符合要求。

7.3对施工过程中出现的延误进行分析和调整，及时提出解决方案。

三、施工方案实施1.根据施工方案内容，组织施工人员进行具体施工工作。

2.设立专门的技术指导小组，对施工过程进行技术指导和支持。

一、前言本文档旨在阐述桥头搭板注浆施工方案，包括施工流程、施工要点、安全注意事项等内容，以确保施工顺利进行并达到预期效果。

二、施工流程1.准备工作–安排专业人员进行施工，并确保其具备相关资质和经验。

–根据施工设计和图纸，准备所需材料和设备，包括钢筋、浆液、注浆设备等。

2.搭建桥头搭板–根据桥梁结构特点和设计要求，搭建适合的桥头搭板，确保其稳固、平整。

–搭板必须满足临时承载作用，并能容纳注浆施工过程中的操作和设备。

3.施工前准备–清理桥头搭板及其周围环境，确保施工区域整洁，并清除障碍物。

–检查桥头搭板的稳定性和承载能力，确保安全施工。

4.布置钢筋–根据设计要求，在桥头搭板上布置钢筋，确保其数量、位置和间距符合设计要求。

–钢筋的布置应符合相关标准和规范，以确保桥梁的结构强度和稳定性。

5.注浆施工–按照注浆设备的操作说明，将浆液注入桥头搭板和钢筋之间的夹缝中。

–注浆过程中，需要控制注浆速度和压力，确保浆液能够充分填充钢筋空隙并达到预期效果。

6.施工质量检查–在注浆施工完成后，进行质量检查，包括注浆效果、钢筋浆液浸透度等。

–如发现施工不合格或存在质量问题，应及时处理和修复，确保施工质量符合要求。

三、施工要点1.严格按照设计要求施工–确保施工过程中的每一步都符合设计要求，不得擅自改变或省略施工环节。

–施工人员应熟悉施工图纸和设计要求，并按照其指示进行施工。

2.注意施工安全–在施工过程中，施工人员必须佩戴个人防护装备，如安全帽、防护鞋等。

–所有设备和材料必须符合安全规范，并定期检查其状态。

–如发现危险情况或存在安全隐患，应立即采取措施进行处理，并报告相关负责人。

3.控制注浆质量–注浆质量直接影响到桥梁的结构强度和稳定性，因此注浆施工必须严格控制。

–注浆设备必须正常工作，浆液配比必须符合要求，注浆过程中的压力和流量必须稳定。

4.合理利用资源–在施工过程中，应合理利用人力、物力和时间资源，确保施工进度和质量。

–避免浪费和不必要的开支，节约资源，提高经济效益。

桥梁桥头搭板施工方案（一）引言概述：桥梁桥头搭板是桥梁施工过程中的关键环节，通过搭建桥头搭板，可以为桥梁施工提供临时平台和支撑，以确保施工过程的安全和顺利进行。

本文档将详细介绍桥梁桥头搭板施工方案的一些关键要点，包括施工原理、搭建步骤、施工材料和设备等内容。

正文内容：1. 施工原理：- 了解桥梁的结构和设计要求- 分析桥梁的施工过程和需要的临时支撑- 确定桥头搭板的搭建位置和布置方案2. 搭建步骤：- 准备工作：清理施工现场、检查基础条件和安全措施- 安装桥头搭板支撑节点：确定支撑节点的位置和类型、按照设计要求进行支撑节点的安装- 搭建主梁：根据桥梁的结构和设计要求，安装主梁和次梁，并进行加固和连接- 铺设搭板板面：根据桥梁的宽度和长度，选择合适的搭板材料和搭建方法，铺设搭板板面- 完善安全措施：设置护栏、防滑措施和警示标志，确保施工过程的安全性3. 施工材料和设备：- 桥头搭板材料：选择适合的脚手架材料，如钢管、钢板等- 施工设备：包括吊装机械、脚手架搭建工具和安全防护设备等- 其他辅助材料：如螺栓、脚手架连接件和缆绳等4. 施工要点：- 严格按照设计要求和施工规范进行施工- 注意施工中的安全措施，如人员防护、设备检修等- 加强监督和质量检查，及时发现和解决问题5. 施工环境保护：- 合理使用材料和设备，减少资源消耗和环境污染- 妥善处理施工废弃物和污水，保护周边环境- 定期进行环境检测和监测，确保施工过程的环境安全总结：桥梁桥头搭板施工方案的有效实施对于桥梁建设具有重要意义。

通过了解施工原理，合理进行搭建步骤，选用合适的材料和设备，并注意施工要点和环境保护措施，可以确保施工过程的安全和顺利进行，为桥梁建设提供可靠的保障。

桥头搭板施工方案1. 引言桥头搭板施工是建设桥梁过程中的一个重要环节，它为桥梁的建设提供了一个稳定的工作平台，方便施工人员进行各项工作。

本文档将介绍桥头搭板施工方案的设计和实施细节，旨在确保施工的顺利进行。

2. 施工前准备工作在进行桥头搭板施工前，需要进行充分的准备工作，包括以下内容：2.1 材料准备施工所需的搭板材料应提前准备，包括搭板、螺栓、支撑杆等。

这些材料应经过检查，确保质量合格。

2.2 设计方案根据桥梁的结构和施工需求，制定桥头搭板的设计方案。

在设计方案中，需要考虑搭板的布置、支撑结构等，保证施工期间的安全性和有效性。

2.3 勘测和标识在桥梁上进行勘测工作，确定搭板的布置位置和支撑点。

在勘测完毕后，需要对搭板布置位置进行标识，以便施工人员按照设计方案进行施工。

3. 施工过程桥头搭板施工过程主要包括以下步骤：3.1 搭建支撑结构根据设计方案，在桥梁上搭建起支撑结构，用于支撑搭板。

支撑结构应牢固可靠，确保搭板的稳定性和安全性。

3.2 安装搭板在支撑结构上安装搭板。

搭板应按照设计方案进行布置，确保施工人员有足够的工作空间，并考虑施工过程中的安全防护措施。

安装完搭板后，需要对搭板进行固定，以确保施工过程中不会发生移动或倾斜。

固定方式可以使用螺栓、钢丝绳等。

3.4 安全检查在搭板安装和固定完毕后，需要进行安全检查，确保搭板的稳定性和安全性。

检查包括对支撑结构、搭板连接点等进行检查，确保没有松动或破损的情况。

3.5 施工作业完成安全检查后，施工人员可以根据需要进行各项施工作业，如安装脚手架、施工喷涂等。

在施工作业过程中，需要严格按照安全操作规程进行操作，确保施工的质量和安全。

4. 施工后处理桥头搭板施工完成后，需要进行后期的处理工作，包括以下内容：在桥梁建设完毕后，需要对搭板进行拆除。

拆除过程中需要注意安全，避免对桥梁结构造成损害。

4.2 清理场地完成搭板拆除后，需要对施工场地进行清理，清除多余的杂物和垃圾，恢复场地的整洁。

桥头搭板的施工方案引言桥头搭板是在桥梁施工中常用的一种工具。

它可以提供临时的工作平台，便于施工人员在桥头上进行操作。

本文将介绍桥头搭板的施工方案，包括材料准备、搭设流程、施工安全等方面的内容。

材料准备在开始搭设桥头搭板之前，需要准备以下材料：1.钢管：选择强度和可靠性较高的钢管作为支撑结构。

2.链条：用于连接钢管和搭板，确保稳固性。

3.搭板：选择耐久、防滑等性能良好的材料作为搭板材料。

搭设流程下面是桥头搭板的搭设流程：1.确定搭设区域：根据施工需要，确定桥头搭板的搭设区域，并进行必要的测量和标记。

2.架设支撑结构：根据测量结果，将钢管依次搭设在桥头两侧，并确保其稳固。

3.连接链条：将链条连接在钢管之间，形成一个稳定的支撑结构。

4.铺设搭板：将搭板平铺在支撑结构上，确保搭板与支撑结构之间的连接牢固。

5.检查和调整：在完成搭设后，对桥头搭板进行检查，并根据需要进行调整，确保其平整和稳定。

施工安全在进行桥头搭板施工时，施工人员需要注意以下安全事项：1.佩戴安全帽和防滑鞋：为了确保施工人员的安全，所有进入施工区域的人员都应佩戴安全帽和防滑鞋。

2.防护栏和扶手：在桥头搭板的两侧设置防护栏和扶手，预防施工人员从搭板上摔落。

3.稳定支撑结构：在搭设支撑结构时，要确保钢管的连接紧密，并使用链条进行加固，以确保整个结构的稳定性。

4.搭板表面处理：在搭板表面进行防滑处理，以防止施工人员因滑倒而发生意外。

结论通过本文介绍的桥头搭板施工方案，我们可以了解到搭设桥头搭板的基本流程和安全注意事项。

在实际施工过程中，我们应严格按照该方案进行操作，确保施工人员的安全，并提高施工效率。

桥头搭板施工技术交底一、施工工序测量放样→平整场地→安装模板、模板加固、线形调整、标高测量→加工安装补强钢筋网→浇筑35cm厚C30混凝土→抹平、拉毛→拆模养护二、主要施工工序操作方法1、基底平整工作台背回填结束后，经各方检查合格后，安排测量人员进行测量放样，并根据放样，进行搭板基底平整，平整时将搭板基底表层松散填料清除干净。

2、搭板钢筋制作及安装钢筋加工及安装应严格按图施工、严格控制下料长度，绑扎应注意控制钢筋保护层。

采用Ф20钢筋绑扎钢筋骨架，同时采用Ф12钢筋与钢筋骨架焊接牢固做为立杆钢筋，采用水准仪放出混凝土顶面标高并拉铁丝做标高带。

钢筋绑扎前要加设5㎝水泥混凝土垫块，垫块采用梅花型布置，间距不大于0.6m，同时注意保证铺装层顶部钢筋保护层为5㎝焊接、搭接质量应满足单面焊焊缝长不小于10d、双面焊缝长不小于5d、搭接长不小于35d，焊缝应饱满无焊渣。

3、搭板施工（1）、搭板施工模板安装模板安装前根据测量放设的边线控制点拉线，并在线外10cm处拉设控制边线；模板安装时保证模板垂直，模板内侧边正好在模板边线上，模板接缝应紧密，接缝处须粘贴双面胶，模板底部外侧采用砂浆堵缝，保证混凝土浇筑不漏浆；模板加固采取外侧采用方木支顶，钢丝绳张拉的方法，顶撑和张拉点布置合理，保证施工过程中不发生模板变形。

高程控制时采用水准仪放出搭板顶面控制标高，两端拉线控制模板的线形及混凝土浇筑高度，并采用中间点校核，保证素混凝土垫层顶面标高，防止相邻端模板错台。

（2）、搭板混凝土浇筑混凝土浇筑前应在搭板与桥台背墙垫2cm厚油毛毡，长度与搭板宽度相等，同时填充沥青马蹄脂填料。

混凝土采用搅拌站统一拌制，混凝土灌车运输到施工现场。

拌制严格按施工配合比进行。

在混凝土浇筑前要对人员及机械进行合理的组织安排，做好人员组织落实工作，定人定位，分工明确。

4、混凝土浇筑注意事项（1）、桥头搭板下得路基及垫层的压实度和强度须达到设计要求，搭板混凝土在台背回填稳定后再浇筑。

变形协调复合式桥头搭板结构施工工法一、施工准备1.梳理设计图纸，了解施工方案，明确施工要求和安全措施。

2.做好材料采购计划，确保施工所需材料的供应。

3.搭建施工临时场地，包括施工用水、电、灯等设施的搭建。

4.做好环境保护工作，设置围挡和防尘设施，减少对周边环境的影响。

二、桥头搭板结构的施工工艺1.整平桥面：在现有桥面上进行整平处理，确保桥面平整，无凹凸不平的部分。

2.搭建支撑架：根据设计图纸和施工方案，搭建支撑架，用于支撑和固定搭板结构。

3.安装搭板结构：将预制的搭板结构部件按照设计要求进行组装和安装，确保结构的稳定和安全。

4.预应力加固：在搭板结构部件安装完毕后，使用预应力技术进行加固处理，提高结构的承载能力和稳定性。

5.联合植筋：在搭板结构部件的预应力加固处理完成后，进行联合植筋，使各个构件之间形成一体化的结构。

6.钢筋混凝土浇筑：在联合植筋完成后，进行钢筋混凝土的浇筑，将搭板结构部件与现有桥梁整体连接起来。

7.后续工艺处理：在钢筋混凝土浇筑完成后，进行后续的工艺处理，包括抹灰、防水等，确保施工质量和使用寿命。

8.拆除支撑架：在搭板结构的施工完毕后，根据设计要求和施工方案，拆除支撑架，并对现场进行清理和整理。

三、施工安全措施1.施工现场设置安全警示标志，明确施工区域和通行路线。

2.施工人员必须佩戴安全帽、安全绳和安全鞋等个人防护装备，确保施工过程中的人身安全。

3.严格遵守施工工艺规范，确保施工过程中的操作安全。

4.施工现场要进行防火防爆措施，保证施工的安全性。

5.定期检查和维护施工设备和施工材料，确保其正常使用。

通过以上步骤和措施的实施，变形协调复合式桥头搭板结构施工工法能够减少对现有桥梁的影响，提高施工效率和质量，同时也能保证施工过程中的安全性。

该工法已经在很多桥梁施工中得到应用，并取得了良好的效果。
