桥头搭板施工技术方案

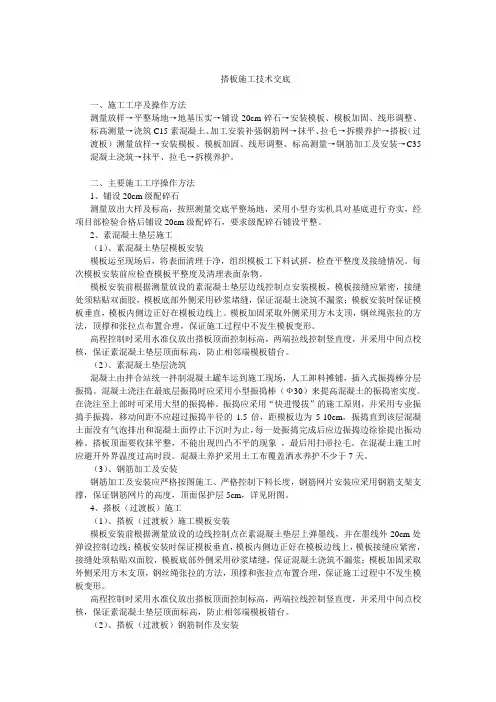

搭板施工技术交底一、施工工序及操作方法测量放样→平整场地→地基压实→铺设20cm碎石→安装模板、模板加固、线形调整、标高测量→浇筑C15素混凝土、加工安装补强钢筋网→抹平、拉毛→拆模养护→搭板（过渡板）测量放样→安装模板、模板加固、线形调整、标高测量→钢筋加工及安装→C35混凝土浇筑→抹平、拉毛→拆模养护。

二、主要施工工序操作方法1、铺设20cm级配碎石测量放出大样及标高，按照测量交底平整场地，采用小型夯实机具对基底进行夯实，经项目部检验合格后铺设20cm级配碎石，要求级配碎石铺设平整。

2、素混凝土垫层施工（1）、素混凝土垫层模板安装模板运至现场后，将表面清理干净，组织模板工下料试拼，检查平整度及接缝情况。

每次模板安装前应检查模板平整度及清理表面杂物。

模板安装前根据测量放设的素混凝土垫层边线控制点安装模板，模板接缝应紧密，接缝处须粘贴双面胶，模板底部外侧采用砂浆堵缝，保证混凝土浇筑不漏浆；模板安装时保证模板垂直，模板内侧边正好在模板边线上。

模板加固采取外侧采用方木支顶，钢丝绳张拉的方法，顶撑和张拉点布置合理，保证施工过程中不发生模板变形。

高程控制时采用水准仪放出搭板顶面控制标高，两端拉线控制竖直度，并采用中间点校核，保证素混凝土垫层顶面标高，防止相邻端模板错台。

（2）、素混凝土垫层浇筑混凝土由拌合站统一拌制混凝土罐车运到施工现场，人工卸料摊铺，插入式振捣棒分层振捣。

混凝土浇注在最底层振捣时应采用小型振捣棒（Ф30）来提高混凝土的振捣密实度。

在浇注至上部时可采用大型的振捣棒。

振捣应采用“快进慢拔”的施工原则，并采用专业振捣手振捣，移动间距不应超过振捣半径的1.5倍，距模板边为5-10cm，振捣直到该层混凝土面没有气泡排出和混凝土面停止下沉时为止，每一处振捣完成后应边振捣边徐徐提出振动棒。

搭板顶面要收抹平整，不能出现凹凸不平的现象，最后用扫帚拉毛。

在混凝土施工时应避开外界温度过高时段。

混凝土养护采用土工布覆盖洒水养护不少于7天。

桥头搭板施工方案桥头搭板施工方案一、施工前准备1. 确定施工位置和搭板的数量。

根据桥头的长度和宽度，确定搭板的数量和尺寸，并进行计算。

2. 调配施工材料。

根据搭板的尺寸和数量，调配好所需的木材、铁钉等材料，并做好防水处理。

3. 进行安全检查。

检查施工现场的安全设施、堤坝的稳固程度、地面的平整度等，确保施工过程的安全。

二、搭建搭板1. 确定搭板的位置。

根据桥头的长度和宽度，确定搭板的起点和终点，并进行标记。

2. 安装木质桥墩。

在桥头的两侧，按照一定的间距放置木质桥墩，用来支撑搭板。

3. 安装搭板。

将木板逐一安装在桥墩上，用铁钉固定好。

4. 加固搭板。

在搭板的两侧，加装横梁和斜撑，增加搭板的稳定性和承载能力。

5. 进行调整。

根据实际情况，对搭板进行调整，确保桥面平整、稳定。

三、施工过程中的安全措施1. 设立警示标志。

在施工现场的周边，设置警示标志，提醒过往车辆和行人注意安全。

2. 安装防护栏杆。

在搭板两侧安装防护栏杆，防止人员从桥头坠落。

3. 配备安全帽和防滑鞋。

所有参与施工的工人都必须佩戴安全帽和防滑鞋，确保施工过程中人员的安全。

4. 定期检查搭板。

在施工过程中，定期检查搭板的稳固程度，及时修补和更换损坏的部分。

四、施工完成后的处理1. 清理施工现场。

将施工过程中产生的垃圾和工具进行清理，保持施工现场的整洁。

2. 检查搭板。

对已经搭建的桥头进行最终的检查，确保桥头的质量和稳定性满足要求。

3. 拆除搭板。

在确保桥头质量合格后，拆除搭板，并妥善处理。

总结：通过以上的施工方案，可以确保桥头搭板工程的质量和施工过程的安全。

在实际施工中，还需根据具体情况进行调整和变更，确保工程的顺利进行。

同时，需要合理安排施工流程和人员，确保施工的高效和质量。

桥头搭板施工方案47785一、施工方案目标本施工方案旨在对桥头搭板进行施工，确保施工安全和质量，保证施工进度和工期的完成。

二、施工方案内容1.前期准备工作1.1确定搭板施工的具体时间和地点。

1.2确定搭板施工所需的材料、设备及人员。

1.3组织相关人员参与技术交底会议，明确各项施工任务和注意事项。

2.安全保障措施2.1编制施工现场安全管理制度，明确责任和监督。

2.2设置施工警示标志，提醒过往人员和车辆注意安全。

2.3安排专人进行施工场地的清理和平整，确保施工区域整洁。

3.材料准备3.1根据实际情况确定搭板所需的材料种类和数量。

3.2检查搭板材料的质量和符合要求程度。

3.3进行材料的验收和入库管理，确保施工所需材料的及时供应。

4.施工组织与协调4.1建立施工组织结构，明确各个施工节点和施工过程。

4.2安排专人负责施工现场的统筹协调工作。

4.3建立施工指挥部，进行施工进度和质量的监督和检查。

5.搭板施工流程5.1进行施工现场的测量和定位，确定搭板的尺寸和位置。

5.2制定搭板施工的详细方案和步骤。

5.3搭建起临时支撑结构，确保搭板施工时的安全性和稳定性。

5.4清理搭板施工区域，确保施工环境的整洁和通畅。

5.5安装和固定搭板材料，确保施工质量和稳定性。

5.6进行搭板的调试和验收，确保搭板的使用性能和安全性。

6.施工质量控制6.1建立质量控制的管理制度，明确质量控制的基本要求。

6.2进行施工过程中的质量检查和验收，确保施工质量的符合要求。

6.3对施工过程中出现的质量问题进行处理和整改，及时纠正。

7.施工进度控制7.1确定施工的时间节点和工期要求，编制施工进度计划。

7.2对施工过程中的进度进行监督和检查，确保施工进度的符合要求。

7.3对施工过程中出现的延误进行分析和调整，及时提出解决方案。

三、施工方案实施1.根据施工方案内容，组织施工人员进行具体施工工作。

2.设立专门的技术指导小组，对施工过程进行技术指导和支持。

桥梁桥头搭板施工方案（一）引言概述：桥梁桥头搭板是桥梁施工过程中的关键环节，通过搭建桥头搭板，可以为桥梁施工提供临时平台和支撑，以确保施工过程的安全和顺利进行。

本文档将详细介绍桥梁桥头搭板施工方案的一些关键要点，包括施工原理、搭建步骤、施工材料和设备等内容。

正文内容：1. 施工原理：- 了解桥梁的结构和设计要求- 分析桥梁的施工过程和需要的临时支撑- 确定桥头搭板的搭建位置和布置方案2. 搭建步骤：- 准备工作：清理施工现场、检查基础条件和安全措施- 安装桥头搭板支撑节点：确定支撑节点的位置和类型、按照设计要求进行支撑节点的安装- 搭建主梁：根据桥梁的结构和设计要求，安装主梁和次梁，并进行加固和连接- 铺设搭板板面：根据桥梁的宽度和长度，选择合适的搭板材料和搭建方法，铺设搭板板面- 完善安全措施：设置护栏、防滑措施和警示标志，确保施工过程的安全性3. 施工材料和设备：- 桥头搭板材料：选择适合的脚手架材料，如钢管、钢板等- 施工设备：包括吊装机械、脚手架搭建工具和安全防护设备等- 其他辅助材料：如螺栓、脚手架连接件和缆绳等4. 施工要点：- 严格按照设计要求和施工规范进行施工- 注意施工中的安全措施，如人员防护、设备检修等- 加强监督和质量检查，及时发现和解决问题5. 施工环境保护：- 合理使用材料和设备，减少资源消耗和环境污染- 妥善处理施工废弃物和污水，保护周边环境- 定期进行环境检测和监测，确保施工过程的环境安全总结：桥梁桥头搭板施工方案的有效实施对于桥梁建设具有重要意义。

通过了解施工原理，合理进行搭建步骤，选用合适的材料和设备，并注意施工要点和环境保护措施，可以确保施工过程的安全和顺利进行，为桥梁建设提供可靠的保障。

桥头搭板施工方案1. 引言桥头搭板施工是建设桥梁过程中的一个重要环节，它为桥梁的建设提供了一个稳定的工作平台，方便施工人员进行各项工作。

本文档将介绍桥头搭板施工方案的设计和实施细节，旨在确保施工的顺利进行。

2. 施工前准备工作在进行桥头搭板施工前，需要进行充分的准备工作，包括以下内容：2.1 材料准备施工所需的搭板材料应提前准备，包括搭板、螺栓、支撑杆等。

这些材料应经过检查，确保质量合格。

2.2 设计方案根据桥梁的结构和施工需求，制定桥头搭板的设计方案。

在设计方案中，需要考虑搭板的布置、支撑结构等，保证施工期间的安全性和有效性。

2.3 勘测和标识在桥梁上进行勘测工作，确定搭板的布置位置和支撑点。

在勘测完毕后，需要对搭板布置位置进行标识，以便施工人员按照设计方案进行施工。

3. 施工过程桥头搭板施工过程主要包括以下步骤：3.1 搭建支撑结构根据设计方案，在桥梁上搭建起支撑结构，用于支撑搭板。

支撑结构应牢固可靠，确保搭板的稳定性和安全性。

3.2 安装搭板在支撑结构上安装搭板。

搭板应按照设计方案进行布置，确保施工人员有足够的工作空间，并考虑施工过程中的安全防护措施。

安装完搭板后，需要对搭板进行固定，以确保施工过程中不会发生移动或倾斜。

固定方式可以使用螺栓、钢丝绳等。

3.4 安全检查在搭板安装和固定完毕后，需要进行安全检查，确保搭板的稳定性和安全性。

检查包括对支撑结构、搭板连接点等进行检查，确保没有松动或破损的情况。

3.5 施工作业完成安全检查后，施工人员可以根据需要进行各项施工作业，如安装脚手架、施工喷涂等。

在施工作业过程中，需要严格按照安全操作规程进行操作，确保施工的质量和安全。

4. 施工后处理桥头搭板施工完成后，需要进行后期的处理工作，包括以下内容：在桥梁建设完毕后，需要对搭板进行拆除。

拆除过程中需要注意安全，避免对桥梁结构造成损害。

4.2 清理场地完成搭板拆除后，需要对施工场地进行清理，清除多余的杂物和垃圾，恢复场地的整洁。

桥梁搭板施工方案一.施工准备1.组织技术人员熟悉图纸及有关设计文件和资料，由技术人员写出书面交底，并召开技术交底会。

2、对测量仪器、长钢尺及钢卷尺进行复核检查。

3、所有的钢材厂家由业主指定钢筋进场都必须有出厂合格证，使用前都必须经试验室做力学性能试验，合格后方可用与施工。

4、所用焊条必须有出厂合格证。

5、必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分类堆存，不得混杂，立牌以资识别。

在运输、储存过程中，避免锈蚀和污染，堆放在仓库棚）内。

露天堆放时，底部垫高使下面排水畅通，并在上面加遮盖。

6、搭板纵坡应与路基坡度保持一致，基底进行平整，夯实至设计要求后，在牛腿上铺一层1519.08*20*1Cm的氯丁橡胶，牛腿和搭板之间填塞Icm厚的浸沥青软木板后立即绑扎钢筋，避免被雨水淋洗。

二、钢筋加工及安装钢筋在加工场地集中加工，加工前应对钢筋进行检验，合格后才能使用。

严格按设计图纸对钢筋放样加工，加工成型备用。

钢筋绑扎应按图纸要求进行绑扎。

钢筋长度、间距等应满足设计和规范要求,并保证纵、横向钢筋直顺。

搭板钢筋共两层，为保证上下层钢筋的间距和两层间的整体强度，预先焊接梯形支架。

绑扎上层钢筋前将梯形支架安装好，再绑扎上层钢筋。

=■模板安装采用完好无浮锈的钢制模板，作为搭板模板。

模板组装前，在基础顶面放出桥头搭板中线及实样。

模板在使用前涂刷二遍脱模剂，尽量选用大块模板进行拼装，用双面胶条将板缝封严。

使用钢管及方木支撑模板，保证模板牢固、严密，不跑模、漏浆。

模板安装完毕后，进行检验并填写模板安装检验表，报监理工程师签字认可。

四.混凝土浇筑钢筋骨架制作完成后，由技术员自检合格后再报监理工程师验收,验收合格后方可浇筑混凝土。

碎浇筑前,严格控制每辆车碎的塌落度，对不合格的坚决退回。

首先由人工将碎摊平，摊铺厚度一般高出设计厚度Icm o由于搭板厚30cm,采用插入式振捣棒振捣。

移动间距不应大于30cm,与模板保持5-10cm的距离。

桥台搭板施工组织方案一、编制说明1.1、施工合同及附件（含工程质量责任合同和安全施工合同以及评标期间和合同谈判过程中的澄清文件和补充资料）；1.2．招标文件中的《合同条款》、《技术通则》及业主管理文件汇编；1.3、业主提供的设计施工图纸；1.4、交通部现行桥梁施工技术规范、规程、验标等技术性法律、法规文件；1.5、现场调查所得的有关资料。

1.6、公司拥有的科技工法成果和现有的管理水平，劳力、设备技术能力以及长期从事公路建设所积累的丰富的施工经验。

二、工程概况QU NI MADA大桥（右3）桥台搭板设计宽度为12m，长度6m，厚度30cm，采用C30钢筋混凝土结构，每个搭板工程数量为C31：21.6m3，钢筋25565.8kg。

三、施工方案总体施工方案：在完成台后回填，经检查满足要求后，铺设碎石垫层进行调平，在调平层上放样绑扎钢筋，安装模板，浇筑30cm厚C30钢筋混凝土搭板，采用整体施工。

3.1施工工艺流程测量放样→基底整平→碎石垫层→绑扎钢筋→支模板→浇筑混凝土→养生桥台搭板施工工艺程序框图基底整平碎石垫层绑扎钢筋支立模板混凝土浇筑养生3.2基底整平工作台背回填结束后，经各方检查合格后，安排测量人员进行测量放样，并根据放样，经搭板基底平整。

平整时将搭板基底表层松散填料清除干净。

3.3钢筋施工搭板钢筋主要为Φ12、Φ16、Φ22，钢筋按照施工交底和技术规范要求，在钢筋加工棚内制作成品。

现场在搭板基底根据钢筋布置图进行放样。

绑扎钢筋时根据搭板钢筋布置图定出每根钢筋尺寸、形状和安装位置，纵横向钢筋跳点绑扎，绑扎无松动。

3.4模板安装模板安装前必须进行涂刷脱模剂，模板安装后。

模板的接头处要平整、防止漏浆。

3.5混凝土的浇筑混凝土拌合站搅拌，混凝土运输车运输至现场，插入式振动棒振捣。

搭板顶面混凝土采用刮杠将大面刮平，再配合人工抹面进行收光。

混凝土初凝后，安排人员对搭板顶面进行刷毛，已露出错骨料为宜。

3.6 养生混凝土上表面终凝后应立即覆盖土工布并洒水养生，并不少于7天，在达到设计强度前不允许任何机械车辆在上面通行。

金钟山中桥0#桥台桥头搭板施工方案一、工程概况：本道路工程中施工的金钟山中桥中心桩号 K5+672,起点桩号 K5+652,终点桩号K5+692，桥梁全长 40米，本桥平面位于直线上，桥面横坡为双向 2%，纵断面纵坡-0.3%，下部结构桥台采用轻型桥台，桥墩为桩柱式一体墩，全桥正交；上部构造预制安装，下部构造采用现浇施工；桥台采用 GJZF200×150×44型板式橡胶支座，4桥墩采用 GJZ200×150×42型板式橡胶支座， 0、2号桥台采用 D40伸缩缝。

桥梁搭板采用钢筋砼施工。

桥梁搭板主要工程数量： C30混凝土 33.15m3施工工期：年月日至年月日。

二、人员情况1、现场管理人员安排：人员匹配表姓名职务负责项目备注张水平项目经理施工总负责人陈云嶂技术负责人负责桥梁工程施工技术机械调度苏强材料设备部负责人蒲海涛试验室主任段奚波测量队长冯春秋原材及砼配比及现场试验标高控制、测量放样等现场负责人另有测量人员 2名另有工人 8人三、桥头搭板施工方案1、钢筋制作安装搭板钢筋应具有出厂质量证明书，在使用前应将表面油腻、漆皮、鳞锈等清除干净，然后再按设计要求下料加工。

钢筋在加工场地集中加工，加工应严格按设计图纸对钢筋放样，加工成型备用。

钢筋绑扎应按图纸要求进行绑扎。

钢筋长度、间距等应满足设计和规范要求，并保证纵、横向钢筋直顺。

搭板钢筋共两层，下层纵向钢筋为Φ22，上层纵向钢筋为Φ16，绑扎是严格控制上下层钢筋的间距和保护层厚度。

在钢筋安装完成之后，须由监理工程师对钢筋数量、规格、平面位置、尺寸等进行检查，并用精密水准仪对标高进行复核，确保各点高程符合设计要求，检查合格之后方可进行下道工序的施工。

2、模板模板在安装前先检查模板的平整度及刷脱模剂的情况是否良好，模板表面是否干净。

模板应具有良好的强度、刚度和稳定性，保证现浇混凝土前后模板表面的平整度。

模板采用组合钢模、人工安装。

桥头搭板施工方案一、编制依据《公路桥涵施工技术规范》(JTJ 041-2000)《公路工程质量检验评定标准》(JTGF80/1-2004)《公路桥涵施工技术规范》JTG/T F50-2011实施手册《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）《公路工程岩石试验规程》（JTG E41-2005）《公路工程集料试验规程》（JTG E42-2005）二、适用范围适用于公路桥梁桥头搭板施工。

三、交底内容1、施工准备(1)开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，做好技术交底，制定施工方案，准备落实人员、材料和机具；预测施工中可能会出现的情况，制定相应的应急方案。

(2)在施工前先应根据测量放出的搭板边线控制用白灰放出搭板中线及实样，人机结合对搭板原地面整平，整平的原地面标高比搭板底面标高低10cm，以便浇注搭板混凝土垫层。

2、材质要求钢筋、水泥、粗集料、细集料、水、外加剂等原材料应符合设计及规范要求。

3、工艺流程桥头搭板施工工艺流程图：施工准备→测量定位→基槽开挖→清底、碾压→钢筋绑扎、支模→混凝土浇筑→养生3、桥头搭板施工工艺(1)施工准备开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，做好技术交底，制定施工方案，准备落实人员、材料和机具；预测施工中可能会出现的情况，制定相应的应急方案。

(2)测量定位施工前，组织测量放样，复测中线、高程，准确放出搭板位置，并在施工中及时复核。

按照设计图纸测量搭板的方向、长度、宽度、纵坡、横坡。

(3)基槽开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动下承层。

反开槽施工，使用切割机在桥头搭板与水泥稳定土接茬处进行切割，切割完毕后再进行开挖。

保证反开槽开挖符合设计图纸及规范要求。

(4)清底、碾压反开槽至比槽底设计高程略高，人工将槽底碎屑清理干净，并将弃土及时外运至预先选择的弃土场。

为保证槽底密实度在96%以上，当反开槽至设计高程时，使用振动压路机进行碾压施工。

桥头搭板施工方案一、工程概况ZK21+264中桥跨径布置为5×13m，全长71。

04m，交角120度,桥宽25。

50m。

桥梁第二孔跨越沥青路，设置汽通。

上部结构采用跨径13m预应力混凝土空心板，桥面连续,全桥共一联,左右幅各布置7片中板,2片边板。

桥墩采用等截面柱式墩，单排桩基础，每幅桥墩设置墩柱二根，根据墩高不同，桥墩柱径分别采用100cm，110cm，桩径120cm，130cm。

桥墩盖梁采用钢筋混凝土矩形断面。

桥台采用肋式台，桩基础，桩径120cm。

在0#和5＃桥头设置10m长搭板,前1/2搭板长度内等厚度0。

45m,后1/2搭板长度内厚度由0。

45m变为0。

24m.二、编制依据（一）德商高速德州（鲁冀界）至夏津段施工《招标文件》、技术规范、设计图纸、标准化实施细则等.(二)《公路工程施工安全技术规范》、《公路桥涵施工技术规范》、《公路工程质量检验评定标准》、《混凝土结构工程施工及验收规范》等现行公路工程施工技术规范、标准、规程等。

（三）业主、总监办、驻地办等有关文件要求.（四）总体施工组织设计以及总体施工计划安排。

三、施工准备(一）技术准备1.根据有关规范、图纸要求,编制施工组织方案,报监理工程师批准后实施。

2.工程开工前，由技术负责人组织全体施工人员进行技术交底工作，针对主要技术要求、质量标准、质量目标提出具体要求。

对主要人员进行书面交底工作，书面交底必须签字齐全。

3。

项目经理部在施工过程中将严格贯彻执行技术规范要求，精心组织、严密施工，全面接受业主、总监办、现场监理工程师的监督，以确保工程质量优良和按期完工。

（二)人员准备为确保工程优质高效、进展顺利，我项目经理部组建了专业施工队伍，负责多孔隙水泥碎石盲沟的具体施工。

设备准备水泥混凝土拌合站1座,装载机1辆，砼运输车5辆,运输汽车1辆,发电机1台,钢筋加工设备1套，50振动棒3个，电抹子1个。

（四)试验准备试验室已通过标定验收,已完成各种原材料的试验检测工作，水泥采用德州中联大坝水泥有限公司生产的P。
