单 线 图

1.SEAMLESS STEEL PIPE(无缝钢管),PE(平端面)FITTINGS(配件)2.90 DEG(DEGREE 度数) ELBOW,Sch80，20#,SW(Socketweld 承插焊接)，LR（Long Radius 长半径）--90度长半径承插焊接碳钢弯头。

BW（对焊）3.Spectacle blank（8字盲板）4.GALV SAW STEEL PIPE 镀锌焊接管道5.EFW STEEL PAD-PIPE 补强板6.TEE，0Cr18NI9TI，BW,SMLS 无缝等径对焊三通RED. TEE,0Cr18Ni9Ti,BW,SMLS 无缝异径对焊三通7.CONC. REDUCER,0Cr18Ni10Ti,BW,SMLS 无缝同心大小头ECC. REDUCER,------------------------------- 无缝偏心大小头8．CAP. NPT 螺纹管帽NPT：nominal pipe thread 标准管道螺纹CAP, BW,SMLS 无缝对焊管帽9.HALF COUPLING 单承口管箍COUPLING 双承口管箍10.NIPPLE,L=120MM,POE/TOE,NPT,SMLS,SDPM0301 长型单头螺纹短节L=80MM 短型11.HALF COUPLING,20# GALV,NPT 单头螺纹管箍COUPLING,------------------------------双头螺纹管箍12.CONC.SWAGE NIPPLE,BLE/PSE,MSS SP-95 同心异径短节ECC.SWAGE NIPPLE,BLE/PSE,MSS SP-95 偏心异径短节13.WELDLET,MSS SP-97 对焊加强管接头14.GATE V ALVE,NPT,CL800,BB.OS&Y,ASTM 碳钢闸阀GATE V ALVE,RF,CL150,BB,BALL-------- 碳钢球面闸阀15.xxs---double extra strong 双倍高强度16.SPRIAL-WOUND 螺旋缠绕垫片CS：carbon steel 碳钢17.T-GLOBE V ALVE,RF,CL150,BB,OS&Y,ASTMA216 WCB,SEAT HEADWHEEL 截止阀CHECK V ALVE,RF,CL150,PISTON （碳钢）止回阀18.BALL V ALVE 球阀TB5,STEAM TRAP --- (碳钢)输水阀19.FLANGE,SW,RF----- 光滑面承插焊法兰FLANGE,WN,RF-----光滑面带颈对焊法兰FLANGE,SO-------- 光滑面带颈平焊法兰FLANGE,NPT ---------光滑面螺纹法兰BLIND FLANGE --- 光滑面法兰盖20.CONC.REDUCER(S-Ø141) 特殊件事例21.FIREBOX,SIZE,820*700*340, BCWS-240/1 管牙接口、阀盖等消防材料22.T STRAINER, TYPE I 过滤器23．See drawing 视镜funnel 烟囱24．ST疏水阀steam trip。

管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。

它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。

便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。

2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。

不适用于非金属管道工程施工。

3. 绘制单线图流程4.1专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。

单线图审核应由工艺责任师审核签字。

4.2 管道单线图统一绘制成正等测管道轴测图。

根据工程情况,可将单线图画在A3或A4纸上。

4.3 图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。

4.4 单线图要求采用的几种线型如表4-4单线图要求采用的几种线型表4-4注：实线的宽度b一般在0.35～2mm。

4.5 标题栏内容及形式标题栏4.6 方位标的表示现场画正等测管道轴测图时,在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法：前后走向的管线如取OX轴方向,那么左右走向的管线和OY轴方向一致,如图4-6a 所示。

反之,前后走向的管线如取OY轴方向；那么,左右走向的管线则应和OX轴方向一致,如图4-6b 所示。

左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。

垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。

a b图4-6正等轴测轴的选定4.7 画法举例 通过对平面、立面图的分析,把平面、立面图上的管线画成轴测图,见图4-7。

图4-74.8 4.8.1 ,分析。

4.8.2 ,再逐段进行分析,弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向,并确定同各轴测轴的关系。

单线图，一个工艺工人必须要懂的技术单线图是我们做工艺专业的基础,当你彻底读懂单线图时,对自己来说是一种幸福,现在就免费提供给大家一、单线图（或单管图）的概念过去站场工艺安装时我们只能看到工艺安装图，这种图纸现在仍然在广泛采用，它通常以俯视平面图、正视立面图、以及侧视立面图共同表达工艺安装设计信息。

根据内容表达的需要，正视立面图、以及侧视立面图可能省略。

单线图的应用目的与上面所谈的工艺安装图是一样的，它是以三轴（X、Y、Z）图原理制图，立体感强。

但是由于工艺装置复杂，总体图难在一张纸上画出，一般将总体分解成各单线部分画出，故称“单线图”。

单线图采用计算机画图后得到了推广应用，如果输入的资料完整和准确，单线图可以由计算机自动画出，并标示出准确的下料尺寸和相关信息，有利于下料、预制和安装，也有利于检查和做竣工资料。

它与过去的工艺安装图比较有以下优缺点：二、单线图的识图1. 了解三轴（X、Y、Z）定位，更好地理解方位解释：对于阀室管线，一般与线路干线方向同向的画成平行于X 水平轴，垂直于干线方向的画成平行于Z 水平轴，竖直的与Y 轴一样。

见下图：2. 2#阀室单管图101以2#阀室为例了解单管图101的画法和标注3上图中的图纸说明和解释21000×管)E0N2500（距墙北2500）清管三通 锻钢WPHY70 350 3 阀门和附件VALVES /IN-LINE ITEMS ： 气液联动球阀Class600 40∥10001管件编号 PIECE NO长度（mm ） LENGTH公称直径（mm ） N.S.备注第1端第2端<1> 3101 1000 坡口BEVEL 引出SQ.CUT <2> 1700 1000 坡口BEVEL 坡口BEVEL <3> 9511000坡口BEVEL引出SQ.CUT阀室的焊口编号情况安装单位可以将各单管图组合成总体图，使得有立体直观的概念，有利于排列和标注焊口位置，有利于对所有焊口进行编号，做竣工资料。

中国石化集团第五建设公司企业标准WJQG14.1301-2004管道单线图绘制、审核、使用及归档管理办法1.目的1.1为了加强单线图绘制、审核、使用及归档的管理，严格产品标识及其可追溯性记录，促进压力管道焊接过程的有序进行，确保FCC质量体系顺利、有效运行。

1.2为了符合国家强制性施工规范《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002，第7.5.15条：进行无损检测的管道，应在单线图上标明焊缝编号、焊工代号、焊接位置、无损检测方法、返修焊缝位置、扩探焊缝位置等可追溯性标识。

进行焊接接头热处理的管道，还应在单线图上标明热处理及硬度试验的焊缝编号。

1.3为了符合国家强制性施工规范《工业金属管道工程施工及验收规范》GB50235-97，第11.0.3.4条：要求100%射线照相检验的管道，应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号。

对抽样射线照相检验的管道，其焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号等可追溯性记录。

2.适用范围本办法适用于FCC承建工程的压力管道单线图绘制、审核、使用及归档的管理。

本办法中的管道单线图就是管道细化设计图。

3.职责3.1技术开发处负责组织和参与管道单线图设计工作并监督、检查、指导管道单线图执行工作。

3.2项目管理部负责工程交工管道单线图的收集，监督各项目部按规定做好交工资料，并移交至公司档案室归档。

3.3项目总工程师负责组织和参与管道单线图设计工作，并最终审核、验收和组织实施。

负责收集汇总交工管道单线图，按照交工文件和《压力管道安装工程资料归档规定》的要求审核合格后，交至项目管理部。

3.4专业公司技术员在项目总工的领导下，负责所管理的单位工程或分部、分项工程的管道单线图填写、管理、执行工作。

4.工作程序4.1管道单线图绘制4.1.1项目部接到工艺图后，委托技术开发处进行管道单线图的设计，技术开发处组织人员会同项目技术员共同绘制管道单线图；4.1.2管道单线图按照管线号进行绘制，一张单线图上只能有一条管线，当一条管线无法在一张单线图上表达清楚时，可以画在两张单线图上，并画好联接点；4.1.3管道单线图绘制使用计算机按轴测图画法绘制，用A4纸打印。

轴测图（单线图）的画法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。

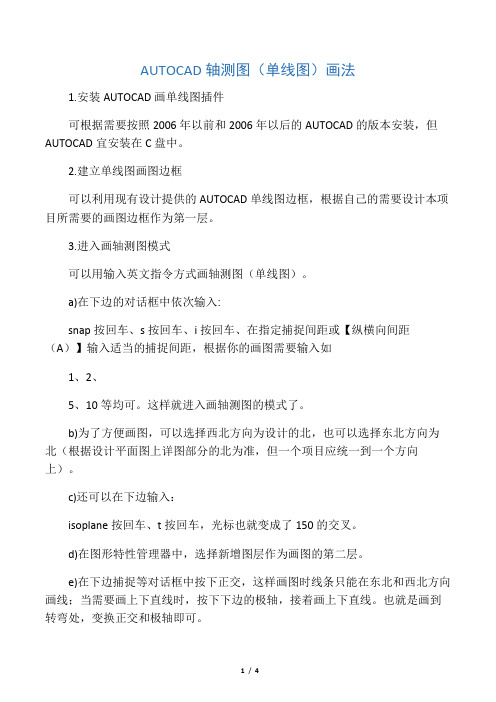

一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。

2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。

3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。

二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。

?与Y轴平行的线，极坐标角度应输入150°，如@50<150。

?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。

1、激活轴测－－>启动正交，当前面为左面图形。

2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合，如下图1。

3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。

【资源分享】教你认识单线图 单线图？轴测图？空视图？没错，他说的都是⼀张图！只要跟管道打交道，这个图你⼀定是再熟悉不过，不过鉴于仍有初学者以及乐学者对单线图想⼀探究竟，⼩编便简述⼀番。

1单线图的作⽤ ⾸先，我们来说⼀下单线图的作⽤。

单线图⽤于管道的预制与安装，对于不同管道，例如衬⾥管道、夹套管道、异形管道，按机械制图的图样画法绘制管段和管件图。

还可作为局部视图出现在管道平⾯布置图中，是为了⽅便安装⼈员更清楚的查看管道整体以及局部⾛向，⽅便施⼯以及管理。

２绘制范围 单线图并⾮全部管道都要绘制，但随着计算机软件的普及应⽤，全部管道绘制单线图也基本成为主流趋势。

同时考虑到项⽬⼤⼩以及设计院配置⽔平的综合考量，单线图的绘制也有其绘制范围。

⼩于和等于DN50的中、低压碳钢管道、⼩于和等于DN20的中、低压不锈钢管道，和⼩于等于DN6的⾼压管道，⼀般可不绘制轴测图。

但万事不是绝对，绘制与否，还应看是否管道平⾯布置图就可将管道表⽰清楚，也应与业主沟通以及按照设计院各⾃规定要求来做。

原则上，对于不绘制单线图的管道，应编制管段材料表。

３图纸内容 单线图中⼀般包含建北图标、图签及签署栏、管道特性栏、管道材料清单、设计说明、管道⾛向图及相关标注等，见下图。

视图⽅位标⽰ 视图⽅位，就是指图⾯上的建北⽅向，但⽆唯⼀规定，例如上图中建北位于图纸右上⾓，但随着PDMS的应⽤普及，单线图中的建北⼀般放置在左上⾓，⽅向斜向左上⾓，见下图中所⽰。

说到建北⽅位，⼩编想提醒⼀下设计⼈员，对于建北⽅位，应最初指定要求，否则在管道设计提应⼒条件的过程中，因建北⽅向不同，⽽给⾃⼰造成困扰。

图签及签署栏 图签中⼀般包含设计院LOGO、项⽬名称、图号及图名、设计阶段、专业及图纸张数等内容。

管道特性栏 管道特性栏⼀般包括管内介质名称、操作温度、操作压⼒、设计温度、设计压⼒、隔热材料、隔热材料厚度、伴管、防腐涂料、热处理要求、压⼒管道级别、管道分级及所在的管道平⾯布置图图号。
