玻璃幕墙构造PPT

Briefintruduction
定义及形式分
明框玻璃幕墙
类
隐框玻璃幕墙
Briefintruduction
按安装方法分
类
构建式
在现场依次安装立柱、横梁和 玻璃面板的框支承玻璃幕墙。
单元式
将面板和金属框架（立柱、横梁） 在工厂组装为幕墙单元，以幕墙单 元形式在现场完成安装施工的框支 承玻璃幕墙。
1
25
Part 1
Part 2
Part 3
Part 4
玻璃幕墙工程设计过程
内层幕墙
内层幕墙也是分区域的相对各自独立的系统 共7个区，楼层从2区12层到最大8区15层。 其中2到6区为4.5米层高，7到8区为4.3米层 高。幕墙由主体结构楼板支撑。位移量是常 规的，类似常规玻璃幕墙在250m以下的公 差也是常规的。
1
菱型槽式钢格构单 元的整合 并形成坚 固的独立单元 强烈的不规则几何 图案和L型悬臂结构
半钢化中空夹胶彩 釉网点低辐射形式 玻璃，包括双银 LOW-E玻璃
是目前国内 甚至世界上设计、 施工难度最大的幕 墙工程之一，被誉 为“超越时代”的 高层建筑。
15
Part 1
Part 2
Part 3
Part 4
1
2
installation
现场施工 人工误 差难以避免
框架式玻璃幕墙
①竖框（或横梁）先安装在主体结构上，再安 装横梁（或竖框），组成框格， ②面板材料在工厂内加工成单元组件，再固定 在竖框和横梁组成的框格上。 ③一般用硅酮密封胶接逢处理，防雨水渗透、 空气渗透。
硅酮密封胶 雨水、 温度影响打胶质量
17
Part 1
Pa百度文库t 2
Part 3
Part 4
金泽21世纪美术馆
金泽21世纪美术馆的设计 者是妹岛和世与西泽立卫 组成的设计团SANAA， 如同美术馆的名称，「21 世纪」所代表的意义就是 要与「20世纪」区隔。 这座呈现白色扁圆形、透 明玻璃围绕的美术馆，除 去传统美术馆建筑的沉重 与包袱，改以与市街融为 一体、四方皆有出入口的 生活交流空间，明亮的采 光透过「光庭」流动在各 个角落，让每个进入这个 美术馆的人能心情愉悦且 轻松地与馆内艺术产生共 鸣。
19
顺着圆形建筑回旋的走道能让市民自由从街上 的任一角度免费进入美术馆，在散步的途中进 来坐坐、感受空间艺术，这种无障碍的沟通模 式，打破了传统美术馆因巨大封闭的建筑体所 产生的隔阂。
Part 1
Part 2
Part 3
Part 4
重庆环球金融中心
采用夹胶中空低辐射LOW-E玻璃。为防止钢化 玻璃自爆形成“玻璃雨”，对行人和车辆等造成伤 害，华纳选用的夹胶玻璃可保证玻璃破碎后不落下 而造成进一步伤害，而低辐射LOW-E断桥中空玻璃 的设计又提高了幕墙的隔热性能，满足了节能要求 夹胶玻璃对声波具有阻尼功能，具有良好的隔音效 果。夹胶玻璃还有阻挡紫外线的功能，可防止室内 家具、物品的褪色。 重庆环球金融中心玻璃幕墙主要采用单元式幕 墙系统，还包括避难层防风雨、顶部框架式幕墙、 锥型玻璃造型系统等。单元体玻璃幕墙作为当今第 四代玻璃幕墙中最为先进幕墙系统，具有工期短、 质量高、安装简便、抗震性好、适应性强及防水和 自净性高等优势。重庆环球金融中心的单元式玻璃 幕墙由3层中空玻璃与双层LOW-E镀膜构成的，在 系统设计与材料加工上，除了要求达到国家的现行 规范中的最高标准，还大量参考了德国标准，以确 保幕墙系统的质量与品质达到国际一流、国内领先。
虽然不需要高防水性能，但多腔结构，他 可提供很好气密性。幕墙类型B, C采用相 同的系统。中空玻璃为8毫米单片防火玻璃 +12毫米空气层+毫米钢化玻璃，Low_ E 涂层位于单元板第3面。
26
Part 1
Part 2
Part 3
Part 4
玻璃幕墙工程设计过程
幕墙支撑结构
支撑结构是每层设置的水平周边圈梁，通过25组双吊杆悬挂于每 区设备层的主结构上，同时支撑于每隔6个分格宽度的水平径向撑 杆上，水平径向撑杆与主体结构连接。在标准层，位移量低于常规 的钢筋混凝土框架建筑。这个次结构的怠、位移量依然较大，平均 值一」OOmm和14+/-50mm在最低的中庭位置。在每个中庭楼面 处都设计了一个单向移动节点以消化这个位移。 内外幕墙的支撑结构的形式类似自行车轮，竖向中心间距为 4. 45米的内部水平圈梁作为每层由巨柱侧向支承的连续构件来设计。 为356毫米直径的外部水平圈梁提供侧向支承的径向支撑钢管铰接 到内部水平圈梁之上(不提供扭转约束)。内部水平圈梁由两根60毫 米直径拉杆在每个径向支撑处悬吊。外环一圈采用直径356毫米直 径的的钢管，将同主体结构相连的辐射状拉结杆件联系起来，这一 圈的结构在纵向上则采用直径160毫米杆件连结，从而形成稳定的 空间结构。其有结构美感的钢结构构件与中庭绿化共同形成开阔而 富于现代感的室内景观。
MyZeil购物中心
MyZeil购物中心由意大 利设计师Fuksas设计， 其设计灵感源于峡谷意 向—建筑与建筑间的大 峡谷。出生于意大利的 福克萨斯，在其将近半 个世纪的职业生涯里， 将作品铺设到了世界各 地。他设计出了斯特拉 斯堡大剧院、法拉利研 究中心、维也纳双子塔 等具有里程碑意义的建 筑，身为国际顶尖建筑 设计师的他，还享有 “建筑意象派诗人”的 美誉。
22
Part 1
Part 2
Part 3
Part 4
上海中心大厦
上海中心工程首次 在超高层建筑中采用 “内外”双层玻璃幕 墙。它貌似“热水瓶 原理”，即在外幕墙 与内幕墙之间分割出 巨大的温度缓冲区， 营造成24个空中花园。 这项设计创意， 避免室内直接和外界 进行冷热交换，起到 冬暖夏凉的作用。加 上外幕墙上涂制的彩 釉，有效阻挡强光投 射，每年可节能21%， 减碳2.5万吨，使总建 筑面积574，058平方 米的“垂直城市”， 更为环保舒适。
玻璃幕墙的构造及保温隔热技术
1.玻璃幕墙构造简介 2.经典案例分析 3.玻璃幕墙节能设计
4.玻璃幕墙节能措施改造
定义及形式分类

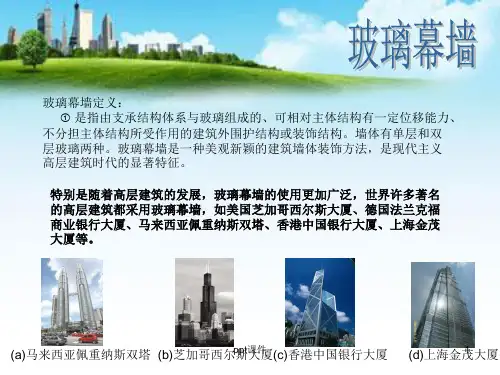

玻璃幕墙（reflection glass curtainwall），是指由支承结构体系与玻璃组成的、 可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或 装饰结构。墙体有单层和双层玻璃两种。玻璃幕墙是一种美观新颖的建筑墙体装 饰方法，是现代主义高层建筑时代的显著特征。
明框玻璃幕墙
隐框玻璃幕墙
它以特殊断面的铝合金型材为框架， 金属框隐蔽在玻璃的背面，室 玻璃面板全嵌入型材的凹槽内。 外看不见金属框。 铝合金型材本身兼有骨架结构和固 定玻璃的双重作用。
①全隐框玻璃幕墙 ②半隐框玻 璃幕墙（横明竖隐 竖明横隐） 玻璃在铝框外侧，用硅酮结构 密封胶把玻璃与铝框粘结。幕 墙的荷载主要靠密封胶承受。
13
Part 1
Part 2
Part 3
Part 4
玻璃幕墙工程设计过程
物理性能、 抗爆炸、振 动台、热循 环等四个大 型试验模型
预埋连接 件菱型槽 式钢格构
单元玻 璃幕墙 系统
可开启 排烟单 元挂板
十字伸缩缝系统
测试
完成
14
Part 1
Part 2
Part 3
Part 4
薄型单元玻璃幕墙系统关键字
23
Part 1
Part 2 幕墙系统
1.内层幕墙(A幕墙) 2.幕墙支撑系统(CWSS) 3.外层幕墙(B幕墙)
Part 3
Part 4
玻璃幕墙工程设计过程
上海中心立面共有两层玻璃幕墙,内层玻 璃幕墙沿标准层楼板外围布置呈垂直的圆筒 形。玻璃板片为常规的矩形并与每个区不同 半径的圆筒体形匹配; 外幕墙采用直立阶梯式 幕墙系统，玻璃板片为平面矩形并与与塔楼 的几何外形精确匹配。 外层幕墙平面投影近似为尖角削圆的等 边三角形,三角形幕墙从建筑底部扭转直到顶 部,每层扭转约1°左右,总扭转角约120°，幕墙 的平面形式为轴对称图形，在总体控制上， 主要通过竖向几何参数(上部基准外形、下部 基准外形和塔楼扭转值)来调整整体形态。
劣势
单道式密封 渗水概 率较高
节点详图
Part
1
节点详图
Part
1
安装方便 快捷
施工效果较好 不 受天气温度影响
优势
单元式玻璃幕墙
这是一种工厂预制组合系统，它将面板和金属框架 在工厂组装为幕墙单元，以幕墙单元形式在现场完成 安装施工的框支承玻璃幕墙。
双道密封 气密性 水密性 保 温性能较好
节点详图
24
Part 1
Part 2
Part 3
Part 4
玻璃幕墙工程设计过程
外层幕墙
外层幕墙在垂直方 向分成9个区域，每 个区域从设备层开 始，它们各自独立 运行，防火隔离墙 直接附着在外层幕 墙上。由于采用直 立阶梯式幕墙系统， 因此理论上每一层 的幕墙板片其尺寸 是相同的。但是塔 楼基本几何的变化 导致局部板片有相 应的尺寸差。通过 将7 8mm偏差内的 板块统一为统一规 格，将板块数量减 少到每层5种。
Part
2
竖向节点
横向节点
节点详图
Part
2
竖向节点
横向节点
Part 1
Part 2
Part 3
Part 4
CCTV新址大楼
菱形钢结构 单元式
幕墙面积：11万㎡ 中标金额：4.56亿元
立面“薄型”单元玻璃幕 墙系统是基于每个“菱型” 槽式钢格构单元的整合并 形成坚固的独立单元，悬 挂于斜撑构架的“菱型” 槽式钢格构，幕墙结构的 总体位移被累积在每个 “菱型钢格构”的边缘， 建筑外表采用强烈的不规 则几何图案和L型悬臂结 构，使整个大楼给人以强 劲的震撼效果。
16
Part 1
Part 2
Part 3
Part 4
MyZeil购物中心
地点：德国 法兰克福 建筑面积：77 000㎡ 立面：8 500㎡ 预算：€135 000 000
MyZeil购物中心建筑面积77000㎡，其中包含了商店、休闲区、儿童区、餐厅、健身中心和停车场。 建筑共六层，地下一至三层为购物区域，四层起作为广场和约会场所，健身中心和餐馆设置于此。 这个项目的概念灵感来源于地理现状，它像一条河从高处蜿蜒流下，途经高低落差，直至抵达地面。 这个项目的结构灵感是想通过一个流体的形式连接Zeil（法兰克福市中心一条重要的购物街）和 Thurn and Taxis 宫殿（一个按历史风貌重建的建筑）。
12
Part 1
Part 2
Part 3
Part 4
CCTV新址大楼
CCTV主楼立面“薄 型”单元玻璃幕墙选 用全部半钢化中空夹 胶彩釉网点低辐射形 式玻璃，双银LOW-E 在第4面，彩釉网点 在第2面，其规格为 8+2.28+8（外片） +16A+8+2.28+6 （内片），中空间隔 条采用了进口奥玛特 黑色不锈钢材料。 “薄型”单元玻璃幕 墙最大玻璃分格尺寸 高度为4.25米，宽度 为1.5米，最大单元板 块尺寸为高5.5米，宽 1.5米，板块最大重量 约为800KG。
18
Part 1
Part 2
Part 3
Part 4
金泽21世纪美术馆
妹岛的开放透明设计并非是一丝不挂的裸露， 而是一种亚洲式的，含蓄的暧昧。根据她自己 的描述，她的设计就像是一件朦胧的半透明的 晚礼服，一些半透明材料的运用和巧妙的空间 间隔使得场馆既不存在丧失私密性的危险，又 获取了自然的力量——阳光和空气。
20
Part 1
Part 2
Part 3
Part 4
重庆环球金融中心
大厦顶端的星型幕墙，，既要成为大厦的中心与亮点，还要兼顾防止光污染、防火、隔音、防水、密 封性、防潮、隔热、防雷、防雷达、遮阳、自然采光及通风等一系列功能要求。 采用框架式隐框玻璃幕墙系统，由直面玻璃幕墙与斜面玻璃幕墙相交布置从顶部俯瞰形成星形造型。
21
Part 1
Part 2
Part 3
Part 4
上海中心大厦
2008年8月30日，高达492米的环 球金融中心宣布正式启用。与此同时， 毗邻环球金融中心，正在准备开工建设 一幢更高的摩天大楼——上海中心大 厦。根据规划，上海中心大厦的主楼为 124层，总高度为632米，结构高度为 565.5米（原公布为580米)，这两个高 度均超过了上海环球金融中心，建成之 后，上海中心大厦将当之无愧地成为中 国第一高楼。 上海中心大厦的占地面积3.04万平 方米，容积率为12.5，项目建成后，总 建筑面积将达到55.88万平方米——远 远超过毗邻的环球金融中心(38万m2)。 不过，在总建筑面积中，上海中心大厦 的地上建筑面积约为37.97万平方米， 地下建筑面积达到约17.92万平方米(包 括地下停车库面积约1万平方米，2000 个停车位)。
